3225封装贴片石英晶体谐振器结构设计

　　在消费电子、通讯终端、工业控制板卡的时钟电路设计中，贴片石英晶体谐振器是提供基准频率源的核心被动器件，3.2×2.5mm的封装规格是当前小尺寸板卡设计中应用占比极高的一类SMD晶振封装，这类器件的三维结构建模，直接关系到PCB布局阶段的干涉检查、钢网开孔设计、SMT贴装程序编制的准确性，是硬件结构设计环节中不可忽略的小型元器件建模工作。

　　从实际应用场景来看，这类3225封装的贴片晶振，广泛部署在智能手机主板、蓝牙通讯模块、物联网终端节点、便携医疗设备、工业采集模块的电路板上，为MCU、射频芯片、接口芯片提供稳定的时钟基准，其安装位置通常紧邻主控芯片的时钟输入引脚，周边往往布置有匹配电容、隔离电阻等小型被动器件，因此对器件的外形尺寸公差、焊盘位置精度、本体高度的建模精度要求极高，一旦模型尺寸出现偏差，很容易在PCB装配阶段出现元件干涉、焊盘对位偏移、贴装吸嘴取料失败等生产问题。

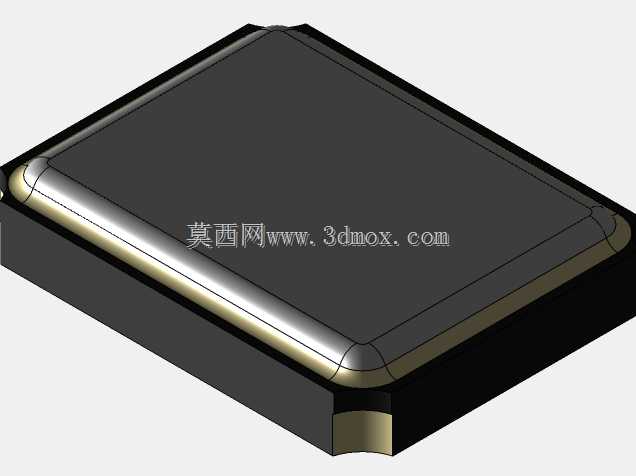

　　这款谐振器的结构设计，完全遵循SMD表面贴装器件的通用设计逻辑，本体采用陶瓷基座搭配金属密封上盖的结构，陶瓷基座内部承载石英晶体晶片，通过金属引脚与底部的焊盘导通，金属上盖通过平行缝焊工艺与陶瓷基座封接，实现内部腔体的气密封装，避免外界水汽、杂质进入腔体影响晶片的振动稳定性。建模过程中，需要精准还原陶瓷基座的倒角特征、金属上盖与基座的台阶落差、底部焊盘的尺寸与位置公差，同时要考虑到SMT生产过程中焊锡熔融后形成的焊缝高度对元件最终安装高度的影响，在结构干涉检查时预留足够的安全间隙。

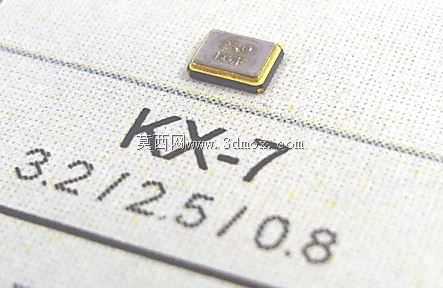

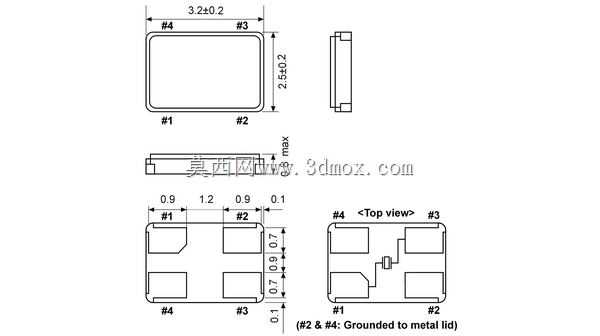

　　从安装边界来看，这款器件的标称外形尺寸为3.2mm×2.5mm，本体高度控制在0.8mm级别，属于薄型SMD器件范畴，底部共设置四个对称分布的焊盘，其中两个为功能引脚，两个为接地固定焊盘，建模时焊盘的尺寸需要严格对应规格书中的推荐焊盘尺寸，不能直接照搬器件本体的引脚尺寸，否则在生成PCB封装时会出现焊盘尺寸偏小、焊接强度不足的问题。在布局阶段，器件周边需要预留至少0.3mm的元件间隙，避免与周边的阻容件、屏蔽罩结构产生干涉，同时器件下方的PCB区域尽量不要布置过孔或者走线，防止寄生电容影响晶振的起振性能。

　　从功能特性的角度出发，这类贴片石英谐振器的核心功能是利用石英晶体的压电效应，产生固定频率的机械振动，再通过内部电极转化为电信号输出，为整个电路系统提供稳定的时钟基准，其金属上盖除了密封作用之外，还具备电磁屏蔽的功能，能够减少外界电磁干扰对晶片振动的影响，因此建模时金属上盖的厚度、与接地焊盘的连接结构都需要准确还原，在进行整机电磁兼容仿真时，这部分结构是重要的屏蔽边界条件。

　　在建模思路上，首先需要以器件的安装底面为基准面建立坐标系，将四个焊盘的位置与PCB封装的坐标原点对齐，方便后续直接导入PCB设计软件进行装配；其次要区分陶瓷基座与金属上盖的不同材质特征，在装配体中赋予对应的材质属性，方便后续进行重量估算、热仿真分析；对于器件边角的微小倒角、标识印刷区域的凹陷特征，可以根据实际应用需求做适当简化，不需要完全复刻微米级的加工特征，避免模型过于冗余影响整机装配的运行效率，但涉及安装定位、焊盘位置、本体最大轮廓的尺寸必须严格控制公差，保证与实际器件的一致性。

　　在实际的结构选型工作中，这类3225封装的晶振因为尺寸适中、成本可控、频率覆盖范围广，是很多硬件工程师在做时钟电路设计时的首选规格，对应的三维模型除了用于PCB布局阶段的干涉检查之外，还可以用于SMT产线的贴装程序仿真，验证吸嘴取料位置、飞达送料位置的合理性，提前发现贴装过程中可能出现的吸嘴干涉、元件侧立等问题，减少试产阶段的调机时间。对于结构设计工程师而言，这类小型被动器件的模型精度，往往决定了整板装配的最终可靠性，很多时候整机组装出现的干涉问题，都来源于这些不起眼的小型元器件模型尺寸不准，因此在建模过程中需要反复核对规格书的尺寸标注，对关键尺寸进行实际测量验证，保证模型能够真实反映器件的实际安装状态。
