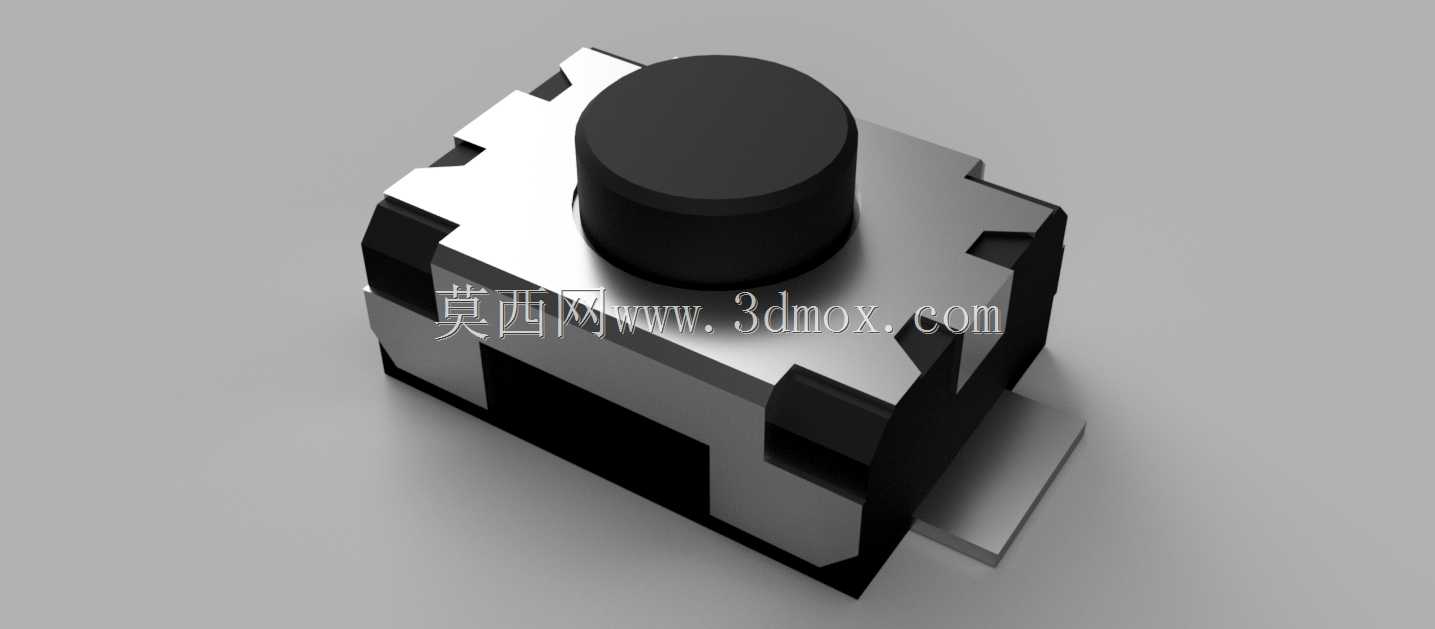

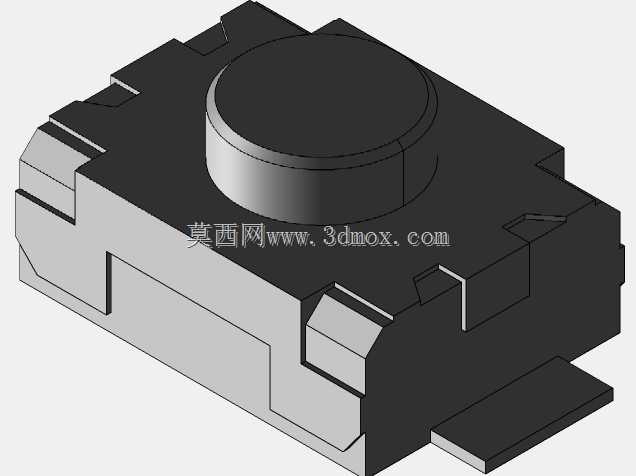

3x4x2mm贴片式轻触触觉按钮结构设计

这款贴片式触觉按钮是电子电路领域应用极为广泛的基础输入元件，日常可见于消费电子、工控板卡、小型家电、可穿戴设备、车载辅助控制模块等诸多场景，承担着人机交互过程中触发信号输入的核心作用，用户通过按压按钮帽完成电路通断切换，向主控单元传递操作指令，是各类电子设备实现手动控制不可或缺的基础部件。从实际使用场景来看，这类小尺寸触觉按钮常被布置在PCB板的边缘或功能操作区，既可以作为设备的功能按键实现模式切换、参数调整、复位触发等操作，也能作为板载调试按键在产品研发、生产测试阶段供工程师快速输入调试指令，适配高密度贴装的电路板布局需求，不会占用过多板上空间。在功能特性上，这款触觉按钮采用经典的弹片接触式结构，按压过程中能提供清晰的段落反馈手感，用户无需额外观察就能通过触感判断按键是否成功触发，有效降低误触概率；按钮的接触端采用抗氧化导电材质，长期使用也能保持稳定的接触性能，避免出现接触不良、信号断连的问题，同时具备一定的耐按压寿命，可满足常规消费电子数万次的按压使用需求。设计过程中，工程师充分考量了SMT自动化贴装的生产需求，整体结构采用对称式布局，引脚采用标准贴片焊盘设计，能够适配回流焊的生产工艺，无需额外手工焊接工序，可大幅提升批量生产的组装效率；按钮主体的基座采用耐高温工程塑料材质，能够承受回流焊过程中的高温环境，不会出现壳体变形、内部结构移位的问题，保障焊接后的功能可靠性。外形尺寸上，这款按钮严格控制长宽高为3mm、4mm、2mm的紧凑规格，安装边界完全匹配标准贴片元件的焊盘间距，贴装后在PCB板上的投影面积极小，2mm的总高度也能适配超薄型电子设备的内部堆叠要求，不会因元件高度过高影响设备的整体薄型化设计；按钮帽采用圆柱形凸起设计，既方便用户手指按压操作，也能适配配套的硅胶按键帽、外壳按键柱等结构，实现外壳按键与板载按钮的精准对位，避免按压过程中出现卡滞、偏位的问题。在结构细节上，按钮的金属外壳部分兼顾了结构防护与电磁屏蔽作用，既可以保护内部弹片结构不受外力挤压变形，也能减少外界电磁信号对按钮接触信号的干扰，提升信号传输的稳定性；底部的定位引脚与焊盘配合，在焊接过程中能够快速定位，避免贴装时出现元件偏移，保障焊接后的位置精度，让按钮在长期按压使用过程中不会出现松脱移位的情况。
