大功率LED用120x38mm铝型材散热组件

　　在大功率LED照明、工业LED显示模组这类持续高功率密度发热的电子设备中，散热结构的选型直接决定了光源的光衰速率与长期工作寿命，这款铝型材挤压成型的散热组件，就是针对这类场景开发的被动散热解决方案。从结构设计逻辑来看，这类散热组件采用一体挤压成型的铝型材工艺，不需要额外拼接鳍片与底座，从根源上避免了拼接界面带来的接触热阻，铝合金材料本身的导热系数能够满足百瓦级以内LED器件的热传导需求，相比压铸铝散热件，挤压型材的材料致密度更高，热传导路径上的孔隙缺陷更少，长期高温工作下不会出现结构形变导致的贴合间隙问题。

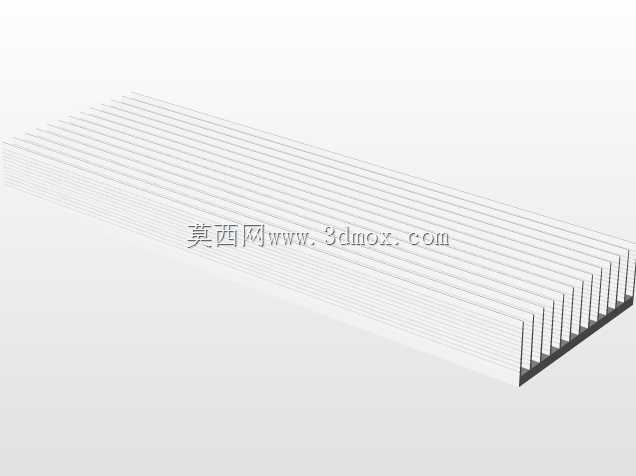

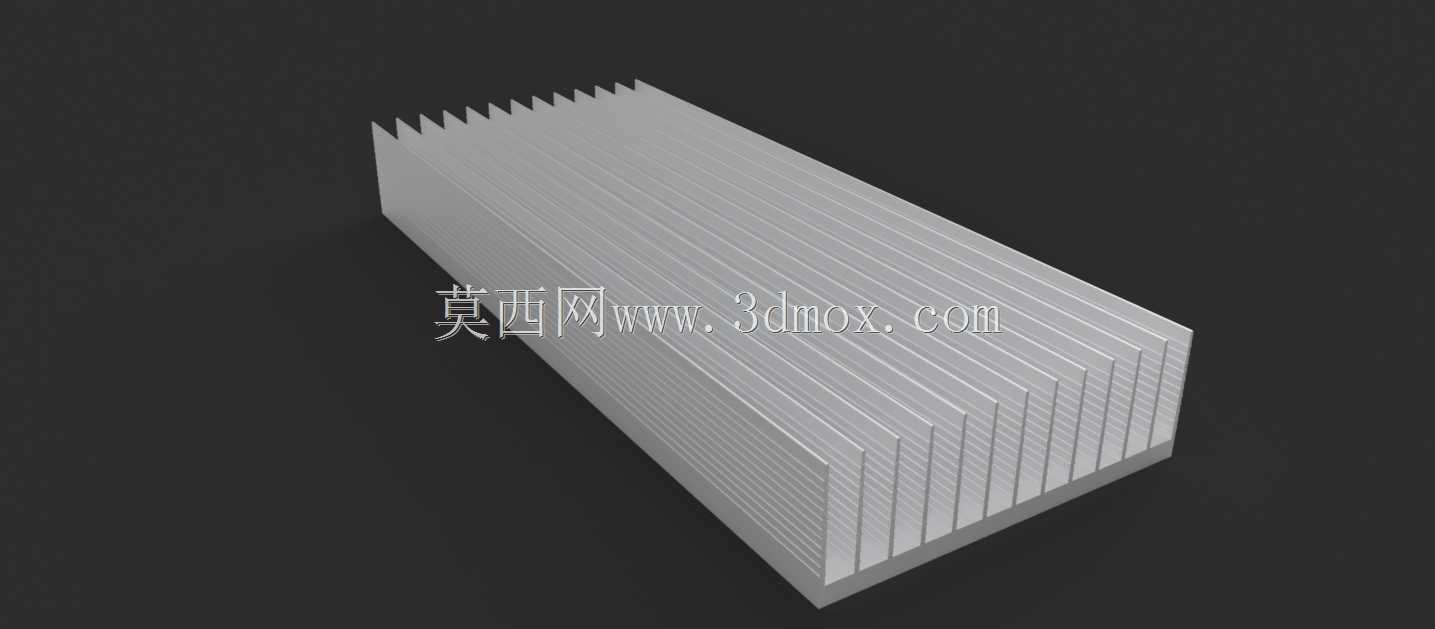

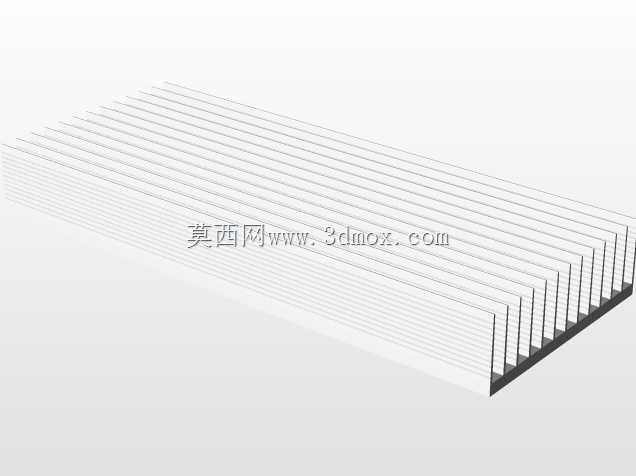

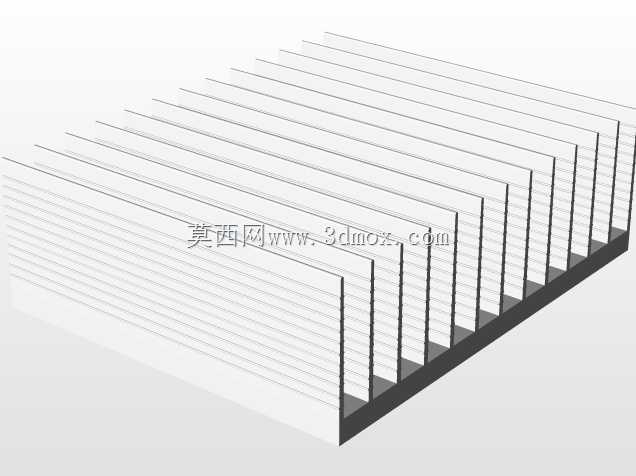

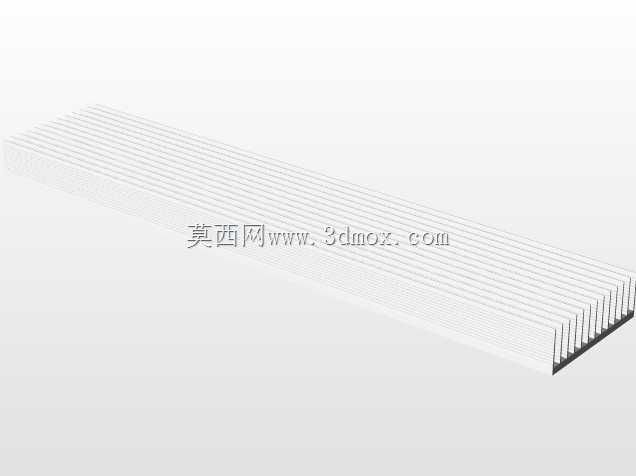

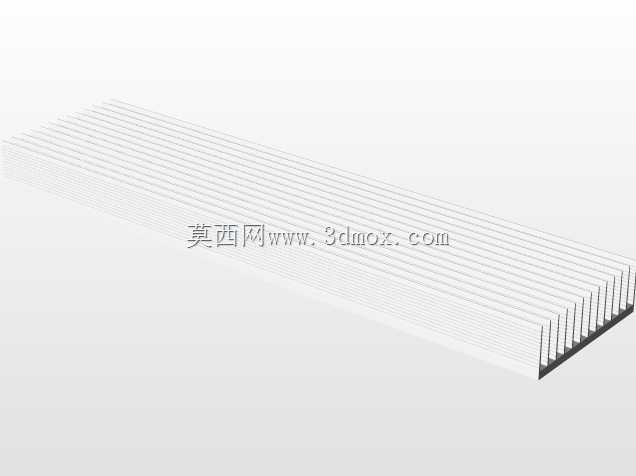

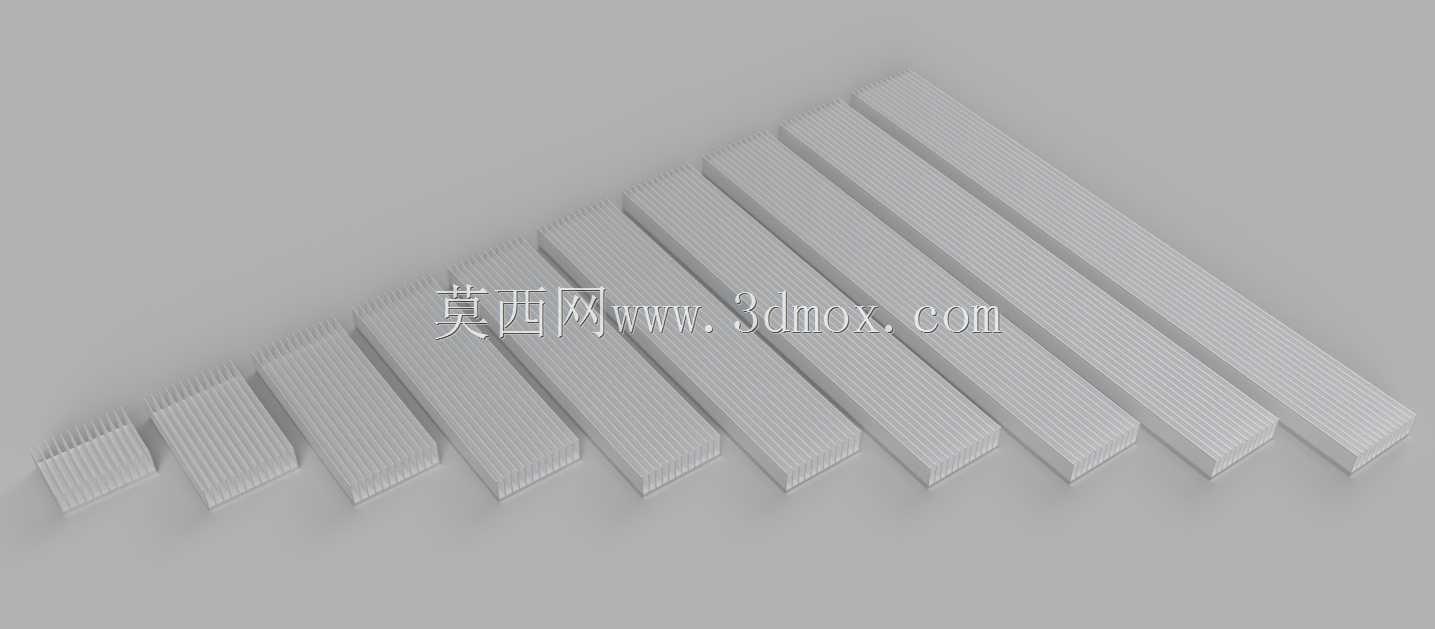

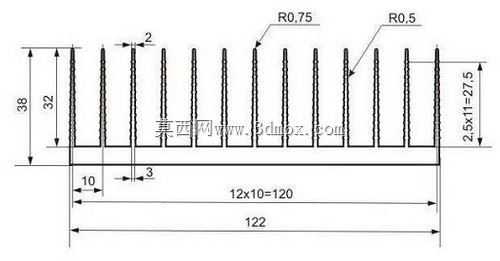

　　这款散热件的外形尺寸控制在120mm长度、38mm宽度的边界内，这个尺寸规格刚好适配市面上多数单颗集成式大功率LED灯珠、小型LED投光灯模组的安装面尺寸，底座平面的平面度公差控制在0.1mm以内，安装时只需要在发热器件与散热底座之间涂覆均匀的导热硅脂，就能够保证热传导界面的充分接触，不需要额外的研磨精加工，能够降低批量组装时的工艺成本。鳍片部分采用等间距平行直鳍设计，鳍片厚度控制在1.2mm，相邻鳍片的间距为3mm，这个间距参数是经过自然对流场景验证的最优值，既能够保证足够的散热总面积，又不会因为鳍片过密导致自然对流时空气流通阻力过大，在无强制风冷的自然使用环境下，空气能够顺着鳍片间的通道形成自下而上的自然对流，把鳍片表面的热量持续带走。

　　从实际应用场景来看，这类散热组件除了适配大功率LED照明场景，还可以用在小型通讯功放模块、低功率工控主板散热、小型电源模块散热等场景，只要发热器件的安装面尺寸不超过散热底座的接触面积，热功耗在30W以内，都可以通过这款散热件实现稳定的被动散热，不需要额外加装风扇，能够避免风扇带来的噪音、积灰、寿命短板问题，适合在户外照明、静音要求高的室内设备、长期无人值守的工控设备中使用。

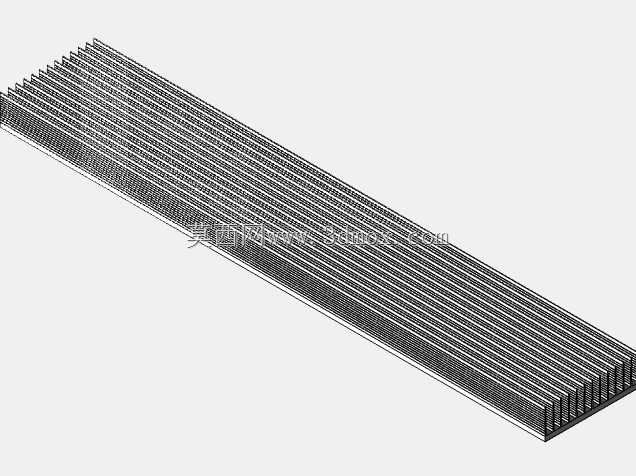

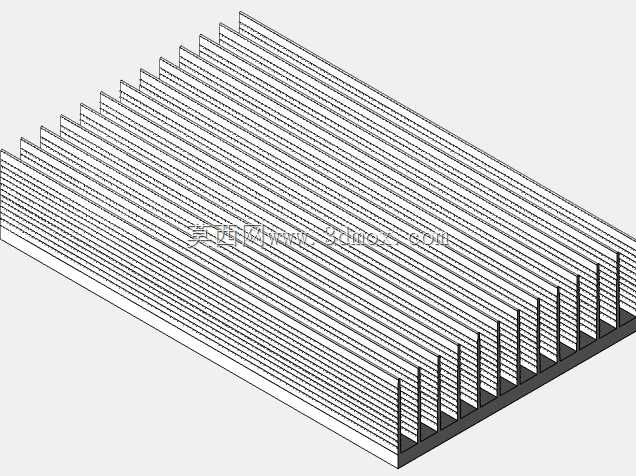

　　在三维建模过程中，这类铝型材散热件的建模重点在于还原挤压工艺的结构特征，所有鳍片与底座的连接位置都采用R0.5的圆角过渡，这既符合铝型材挤压的工艺要求，避免挤压成型时出现应力开裂、填充不满的缺陷，也能够减少热传导路径上的直角热阻，让热量从底座向鳍片传导的过程更加顺畅。建模时需要严格控制整体的外形尺寸边界，尤其是安装面的位置公差，因为这类散热件通常是配套标准尺寸的LED模组使用，一旦底座尺寸超差，就会出现安装孔位不对、发热面无法完全贴合的问题。另外鳍片的顶端做了微小的倒角处理，避免组装过程中锋利的铝边划伤操作人员，也能够减少运输过程中鳍片受碰撞变形的概率，毕竟薄鳍片一旦出现弯折变形，就会影响对应位置的空气流通，降低局部散热效率。

　　从安装适配性来看，这款散热组件的底座厚度为6mm，足够在底座上加工M3或者M4的安装螺孔，不需要额外预埋螺母，直接攻丝就能够满足LED模组的固定强度要求，安装时的锁紧扭矩控制在0.5N·m即可，既能够保证贴合压力足够，又不会因为扭矩过大导致铝制底座的螺纹滑牙。在实际选型时，工程师可以根据发热器件的实际热功耗，通过热仿真软件验证这款散热件的温升表现，通常在25℃环境温度下，30W热功耗时底座的最高温度能够控制在70℃以内，完全满足LED器件长期工作的结温要求，不会因为温度过高导致荧光粉加速老化、光源色温漂移。

　　相比带热管的散热结构，这款纯铝型材挤压的散热件成本更低，批量生产的一致性更好，没有复杂的组装工序，适合大批量的民用、工业用LED设备配套，在结构设计时不需要预留复杂的安装空间，只要在设备外壳上对应鳍片的位置预留通风间隙，保证空气能够自然流通即可，不需要设计专门的风道，能够简化整体设备的结构设计难度，缩短产品的开发周期。对于三维建模从业者来说，这类标准铝型材散热件的模型可以直接导入到设备整体装配中，不需要重新绘制，只需要核对核心的安装尺寸、整体边界尺寸，就能够直接用于装配干涉检查、热仿真前置处理，能够提升结构设计的效率。
