超薄曲面底座家用液晶电视外观结构设计

当初打样第一版底座的时候，铣削铝合金支脚边缘留了0.2mm的毛刺没处理干净，装上去之后屏幕放上去总往一侧偏0.3度，反复调了三次支撑脚的弯折角度才找正水平。做屏幕边框的时候一开始把壁厚设成了1.2mm，试装的时候发现屏幕边角的卡扣位因为壁厚太薄，注塑冷却后容易出现缩痕，后来把卡扣周边的壁厚渐变调整到1.8mm，又在非外观面加了0.5mm的加强筋，既没让边框变厚影响超薄观感，又解决了缩痕和卡扣强度不足的问题。

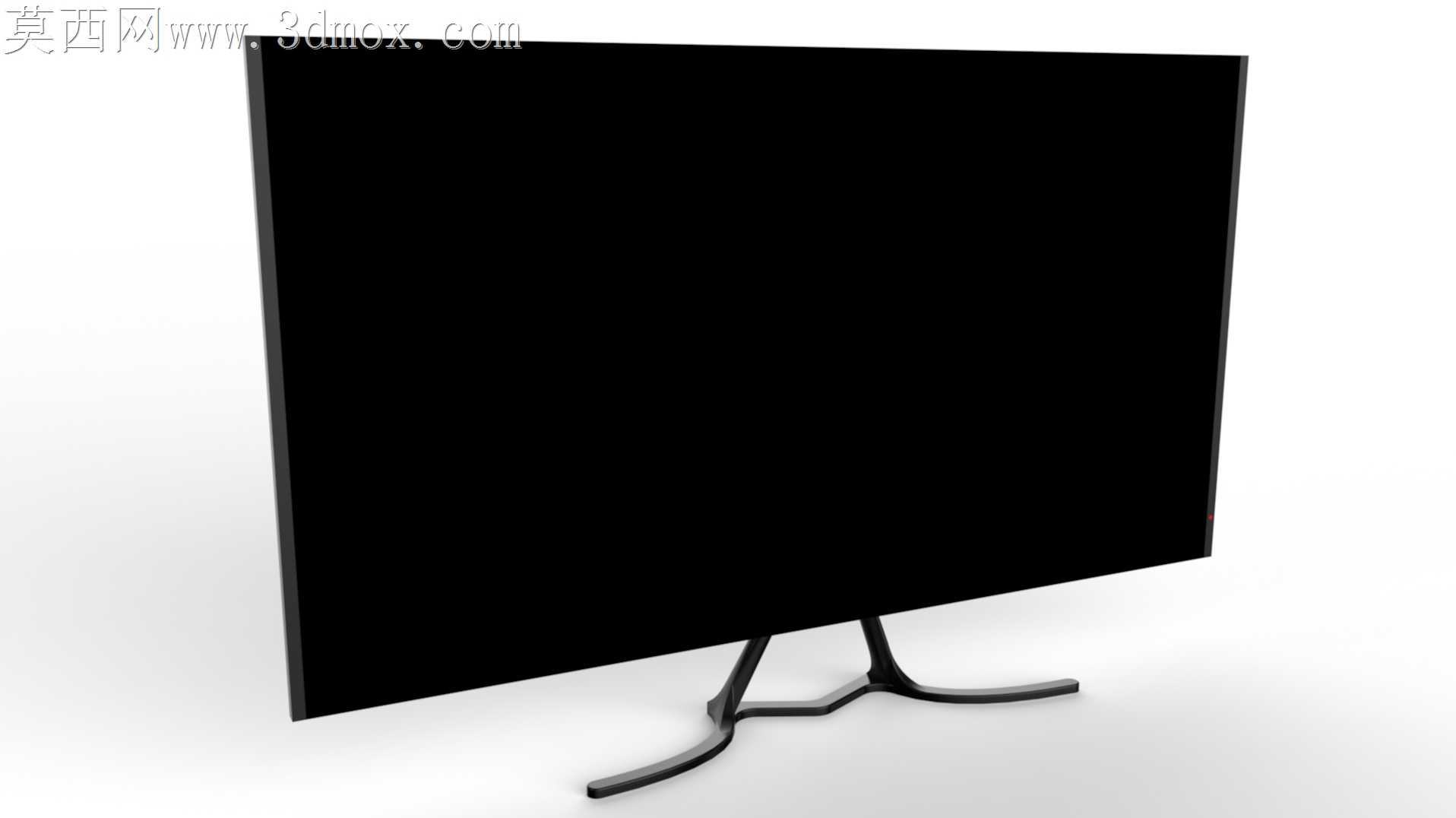

做跨软件转档的时候踩过不少坑，一开始把模型导去渲染软件的时候，底座的曲面接缝处总出现破面，反复检查才发现是建模时两个曲面的G2连续没做顺，有0.01mm的缝隙，渲染的时候光线追踪就会把这个缝隙放大成明显的黑边，后来把底座的支撑曲面和底座接触桌面的弧面重新做了曲率匹配，转去不同格式的时候都没再出现破面问题。底座的分叉造型一开始是做的对称等宽结构，实际放上去的时候发现靠近屏幕重心的位置受力更大，等宽结构在15度倾斜测试的时候会出现轻微形变，后来把靠近屏幕连接位的支脚截面加宽了2mm，往末端延伸的时候逐渐收窄，既保留了流线型的外观，又让整体承重的应力分布更均匀，哪怕屏幕尺寸做到65寸也不会出现底座晃动感。

屏幕背面的走线槽一开始做的是开放式结构，试装的时候发现HDMI线插上去之后容易从槽里滑出来，后来在槽口加了两个小的倒扣卡爪，不用额外绑线就能把线材固定在槽里，又不会影响插拔线材的操作手感。做外观渲染的时候特意调整了屏幕黑边的材质反射率，把边框的磨砂颗粒度调到和实际量产的ABS材质一致，避免渲染图出来的质感和实际成品差太多。之前帮朋友做实训作业的时候见过不少人把电视底座做成整块平板，看起来笨重不说，还容易积灰，这次做的分叉镂空底座，擦桌子的时候抹布能直接伸到底座中间的空隙，清理起来方便很多，而且底座接触桌面的位置特意留了0.8mm的硅胶垫安装位，装上去之后既能防滑，又能避免金属底座刮花木质桌面。

屏幕和底座的连接位一开始用的是直插式结构，拆装的时候需要很大力才能拔下来，后来改成了带定位卡扣的快拆结构，对准位置按下去就能卡紧，按一下卡扣就能把屏幕拆下来，搬家或者调整摆放位置的时候不用费劲拧螺丝。做曲面过渡的时候特意把屏幕边角的R角调到和当前主流消费级电视一致的3mm，既不会因为R角太小显得尖锐容易磕碰，也不会因为R角太大让屏幕黑边看起来过宽影响视觉观感。
