多腔齿轮箱注塑模具结构设计

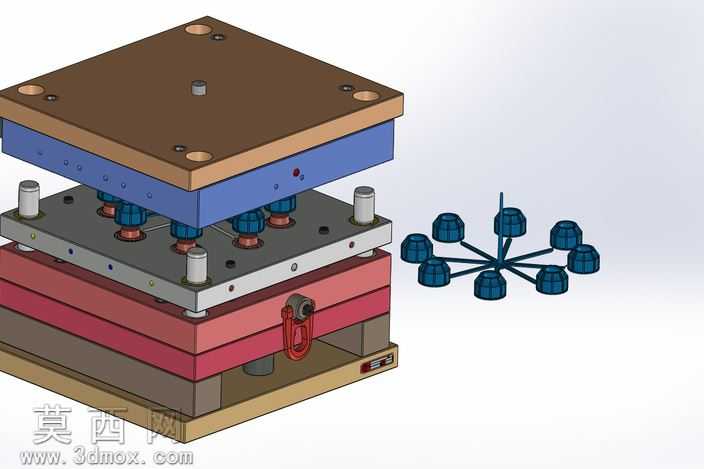

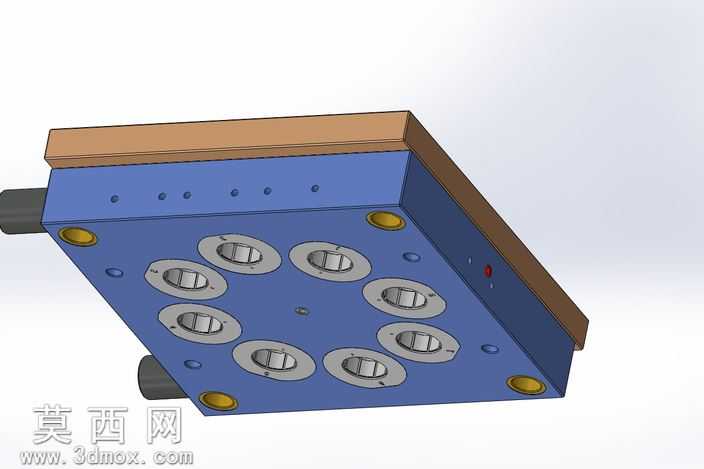

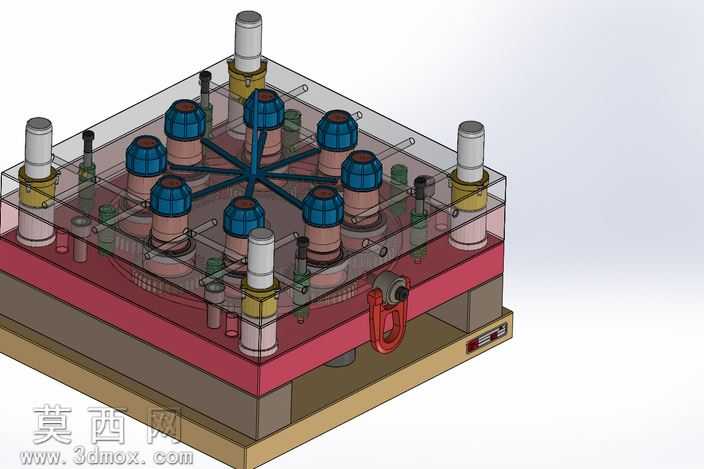

本套齿轮箱注塑模具采用三维参数化建模完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，从产品结构分析入手，先完成齿轮箱塑件的结构特征提取，针对塑件的外观要求与尺寸精度要求，确定采用一模八腔的型腔布局方案，平衡排布各型腔位置，保证各型腔进料一致性。建模阶段依次完成分型面创建、型腔型芯拆分、模架选型适配，选用标准细水口模架作为基础结构，逐层搭建面板、定模板、动模板、支承板、垫块、底板等模架组件，各模板之间的定位销、紧固螺丝均按照标准件参数完成建模装配，保证模架整体的装配精度。浇注系统采用平衡式分流道设计，主流道设置在模具中心位置，分流道采用圆形截面设计，从主流道向各型腔均匀延伸，浇口选用点浇口形式，可在开模时自动切断浇口凝料，减少后续人工修剪工序，保证塑件外观质量。冷却系统设计阶段，针对定模型腔与动模型芯分别设置独立循环冷却水路，水路直径选用标准尺寸，在型腔周边环绕排布，水路接头采用标准快插接口结构，同时在冷却水路中设置密封圈槽，加装耐高温密封圈避免注塑过程中出现漏水问题，保证模具成型过程中的温度均匀性，减少塑件翘曲变形风险。脱模机构采用顶针顶出结构，在每个塑件的非外观面均匀布置顶针位置，顶针板与顶针底板采用标准模架配件，回程杆配合复位弹簧保证合模时顶出机构精准回位，同时在模具中设置导柱导套结构，保证动定模合模时的定位精度，避免合模错位导致型腔损伤。模具还设置了专用的吊环安装孔、锁模扣结构，方便模具吊装运输与合模锁紧，整体建模过程中对所有配合面进行干涉检查，调整各零件的装配间隙，保证各运动部件动作顺畅无卡滞，渲染阶段对不同模板赋予差异化的材质表现，定模面板采用钢材原色、型腔部分采用模具钢抛光质感、冷却水路与顶针等配件采用对应金属材质，通过爆炸视图形式清晰展示模具各层结构组成与装配关系，直观呈现模具的工作原理与结构特点，可直接用于模具设计参考与加工工艺编制。
