十字交叉钢丝绳锁紧夹头结构设计

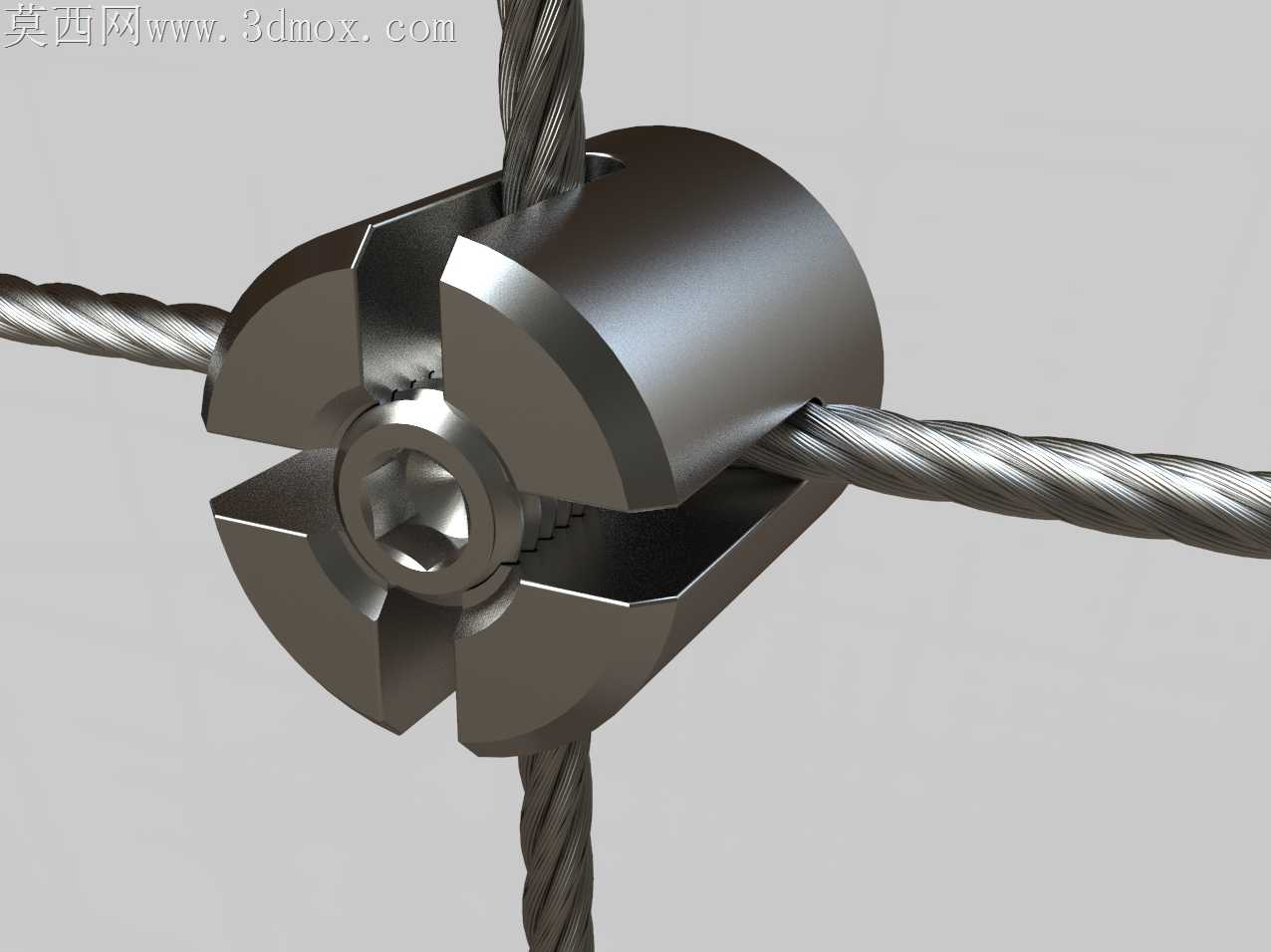

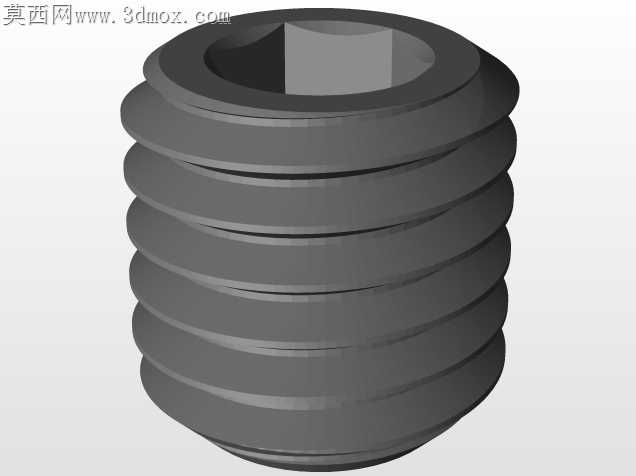

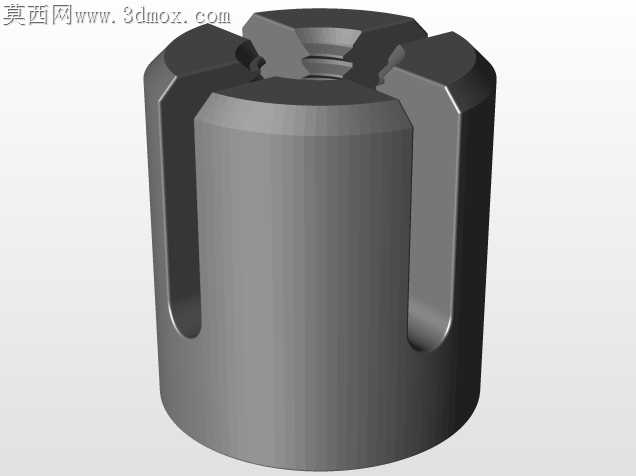

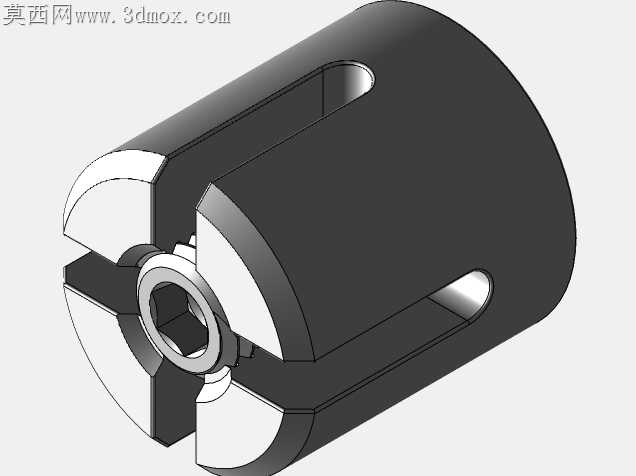

上次给户外索道配套做锁紧件试样，线切割出来的夹瓣合模面留了0.1mm的毛刺，装上去拧到额定扭矩时，毛刺卡进钢丝捻缝里，拉拔测试直接滑了3mm，拆下来看钢丝表面都被硌出压痕，后来把合模面的倒角改成R0.3的圆弧过渡，才解决硌伤钢丝的问题。做这个十字夹头的时候特意没选市面上常见的U型螺栓结构，那种结构只能固定平行走向的钢丝绳，十字交叉的位置锁不紧，受力时容易错位，我把四个夹瓣做成对称的瓣式结构，中间的内六角锁紧螺栓拧动时，四个夹瓣同步向中心收拢，不管是垂直交叉还是斜向交叉的钢丝绳，都能被四个方向的夹瓣均匀抱紧，不会出现单侧受力压溃钢丝的情况。之前做转档测试的时候，把模型从常用建模软件导成通用格式，一开始夹瓣内侧的防滑齿面出现了曲面破面，后来把齿形的扫描路径公差调到0.02mm重新导出，才解决破面问题，拿到加工厂打样的时候，师傅说这个齿形的角度刚好能卡进钢丝绳的捻距间隙里，不会像平端面夹头那样锁完之后受震动就松脱。做结构取舍的时候，一开始想在夹瓣外侧做防滑滚花，方便徒手拧动预装，后来考虑到这个夹头大多用在户外吊装、索道防护、缆风绳固定的场景，户外落灰、沾泥水之后滚花缝隙里会卡满杂物，后期拆卸的时候扳手卡不住，反而把外圆拧花，最后把外圆做成光滑的圆柱面，只在端面留了内六角驱动孔，不管是用内六角扳手还是套筒，都能稳稳施加扭矩，不会因为表面沾污影响拆装。之前给工地做缆风绳固定方案的时候，工人反映普通的钢丝绳夹锁十字交叉点要两个夹头垂直安装，不仅占位置，两个夹头的螺栓还容易互相干涉，拧的时候要反复调整角度，这个一体式的十字夹头只需要拧一个螺栓就能完成两个方向钢丝绳的锁紧，预装的时候把两个方向的钢丝绳卡进夹瓣的预留槽里，拧上螺栓带紧几扣就能临时固定，调整好钢丝绳的张紧度之后再拧到额定扭矩就行，不用反复对位。做表面处理的时候特意选了达克罗涂层，不像普通镀锌层在海边高盐雾环境下三个月就生锈锈死，达克罗涂层的盐雾测试能过1000小时，就算用在海边的护栏缆绳、户外登山步道的防护索上，也不会因为锈蚀拆不下来。夹瓣内侧的齿形深度我改了三次，一开始做0.5mm深，锁细钢丝绳的时候直接把钢丝咬断，后来改成0.2mm深，粗钢丝绳又咬不住打滑，最后根据常用的6mm到12mm直径的钢丝绳捻距，把齿深调到0.3mm，齿尖做了微小的圆角，既能卡进捻缝提供足够的摩擦力，又不会切断钢丝的单丝，拉拔测试的时候加载到钢丝绳破断拉力的90%，夹头都没有出现滑移，钢丝也没有被夹断的情况。中间的锁紧螺栓我特意选了细牙螺纹，细牙螺纹的自锁性比粗牙好，用在长期受震动的场景下不容易松脱，螺栓头部的内六角孔深度做了1.5倍的螺栓直径，就算扳手有点磨损也能牢牢卡进去，不会拧圆角。之前做实训指导的时候，有学生把夹瓣的铰接间隙留大了，锁紧的时候夹瓣歪掉，导致一侧抱紧一侧悬空，后来把铰接配合的公差调到H7/g6，既能让夹瓣灵活开合，又不会出现歪斜的情况，装配的时候四个夹瓣同步收拢，每个夹瓣和钢丝绳的接触面积都能达到85%以上，受力均匀不会出现局部应力集中。
