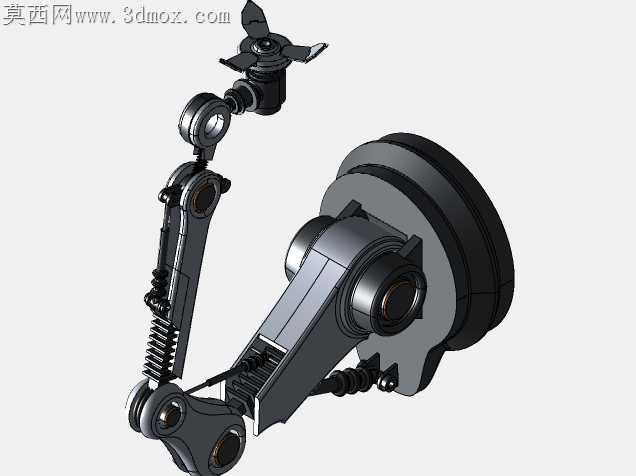

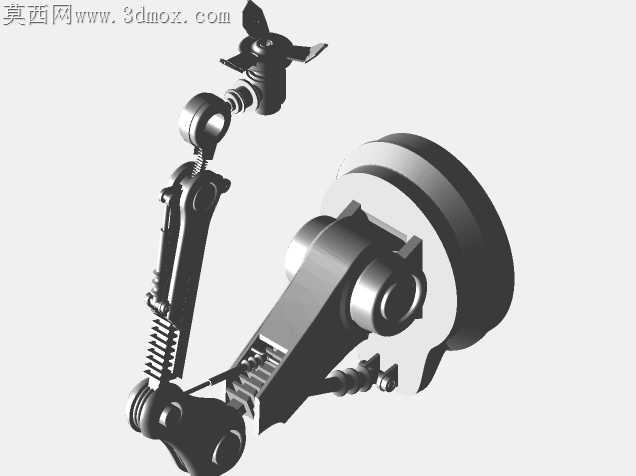

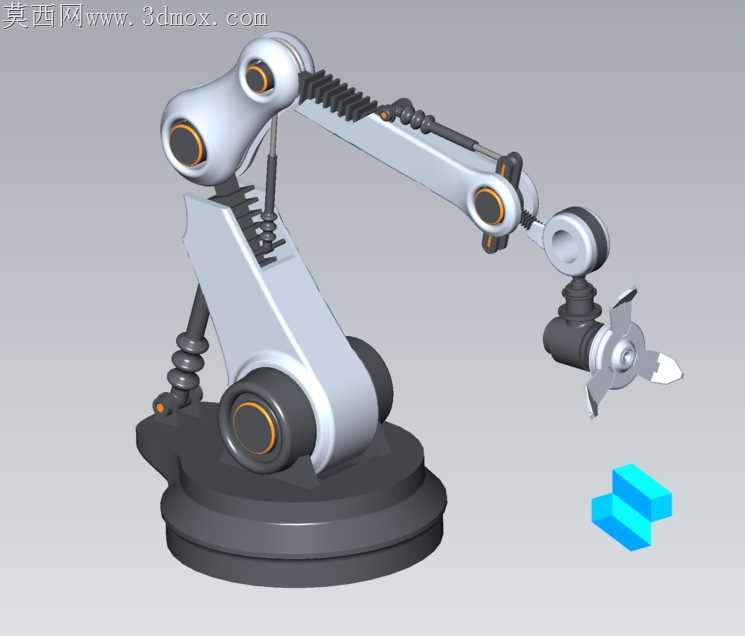

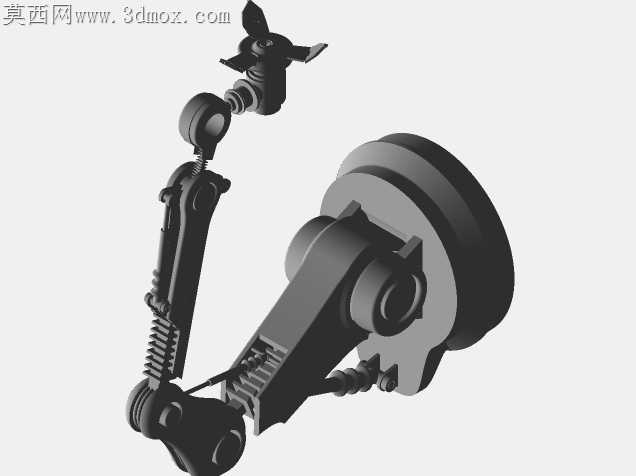

带切削末端的多关节概念机械臂结构

上次在实训台调试初代样机时，大臂回转关节的密封件因为公差预留不足，连续运转三小时就被转轴磨出了细碎的橡胶毛刺，润滑油顺着接缝渗到了底座的走线槽里，差点短路了驱动板。这次做这套概念臂的时候，特意把每个关节的防尘密封槽留了0.2mm的适配余量，弹簧缓冲结构的预压行程反复调了七次，避免臂体伸展到极限位置时出现刚性磕碰。做曲面过渡的时候没走常规的工业机械臂方正外壳路线，大臂和小臂的衔接曲面顺着力传导的路径走，把原本外露的液压管线藏进了臂体的内腔，只在关节活动位置留了可伸缩的波纹防护套，既不会干涉关节的回转角度，也能避免车间里的切削碎屑溅到管线表面造成磨损。末端装的切削头当初选连接结构的时候纠结了很久，快换结构虽然换头方便，但高速转动时的同轴度误差会直接影响加工精度，最后还是选了锥面定位的锁紧结构，哪怕换头要多花十几秒，转动时的径向跳动能控制在0.01mm以内，做轻量切削的时候不会出现振纹。跨软件转档的时候踩过不少坑，之前把曲面导去做结构校验的时候，关节衔接处的碎面一度让装配干涉检查报错，后来把每个拼接曲面的边界做了G2连续处理，转成通用格式的时候也没出现破面，各个活动关节的运动行程都能顺畅模拟，不会出现曲面卡滞的问题。量产层面的取舍也考虑到了，底座的配重块没有做成一体化的铸钢件，而是留了可填充的空腔，用户可以根据实际搭载的末端重量调整配重，不用额外更换整个底座，臂体的外壳用轻量化的铝合金材质，内部的传动受力件用调质钢，兼顾整体重量和结构强度，哪怕臂体完全伸展到最大作业半径，底座也不会出现倾翻的风险。当初构思这个方案的时候，就是想跳出常规工业机械臂的固化结构，把外露的传动、防护结构都整合进流畅的外形里，同时不牺牲实际作业的性能，每个关节的阻尼都做了适配调整，臂体移动的时候不会出现惯性晃动，停在任意作业位置都能保持稳定，不管是用来做教学演示还是轻量加工作业，都能适配对应的工况需求。
