1mm厚金属板激光切割拼装直升机摆件

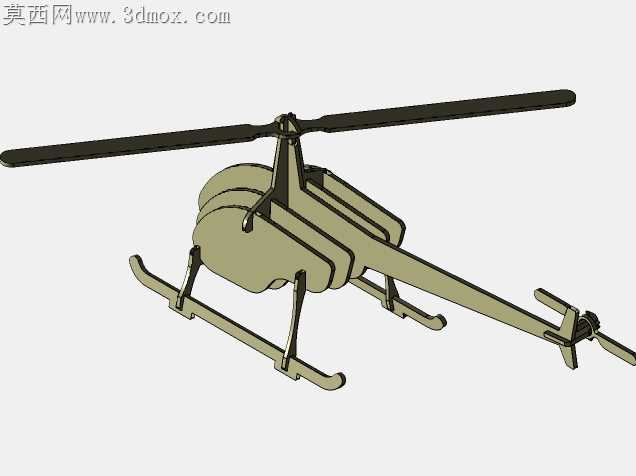

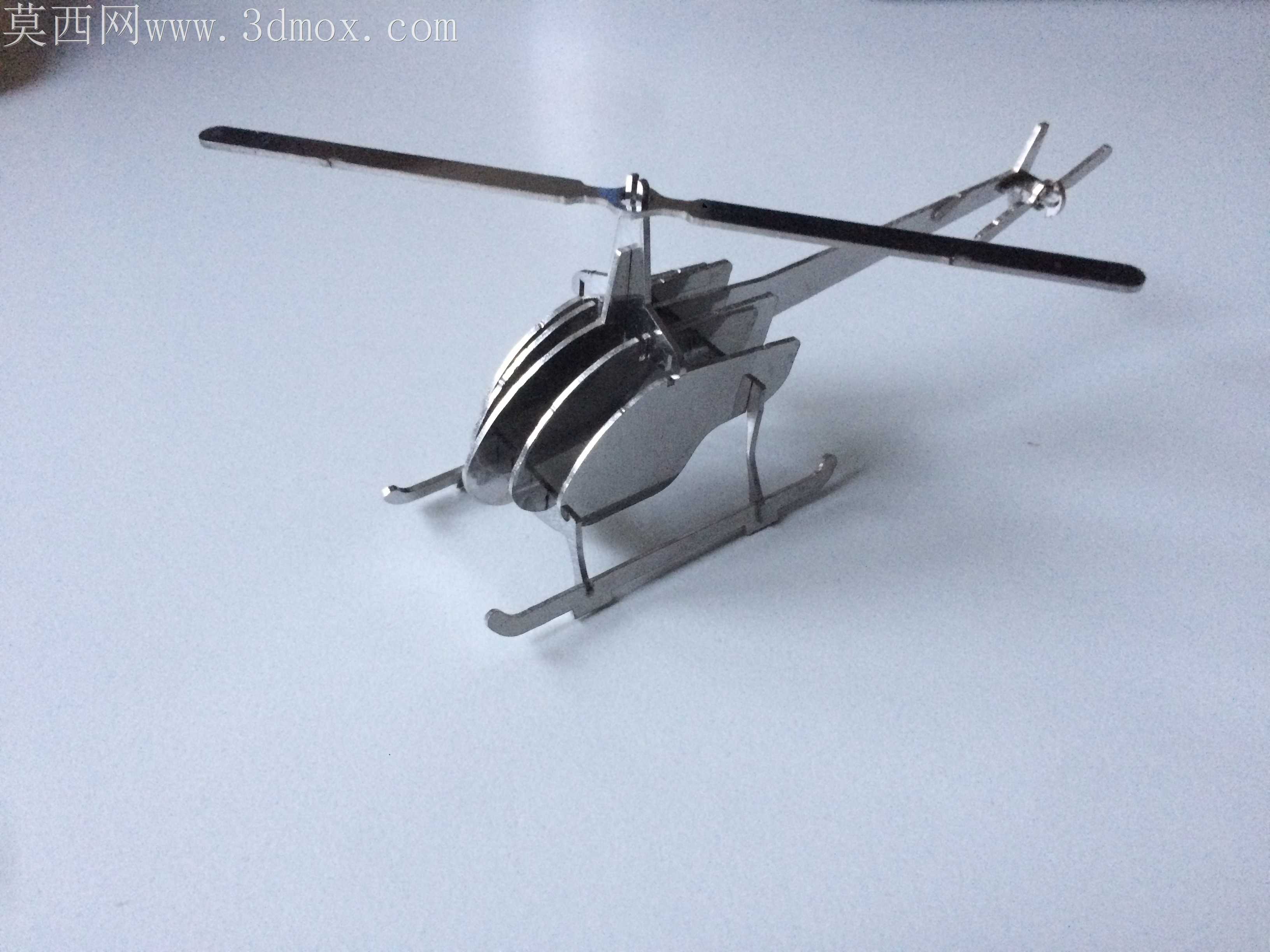

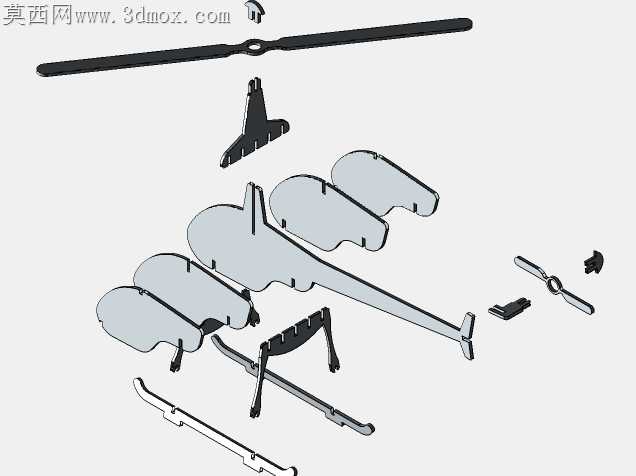

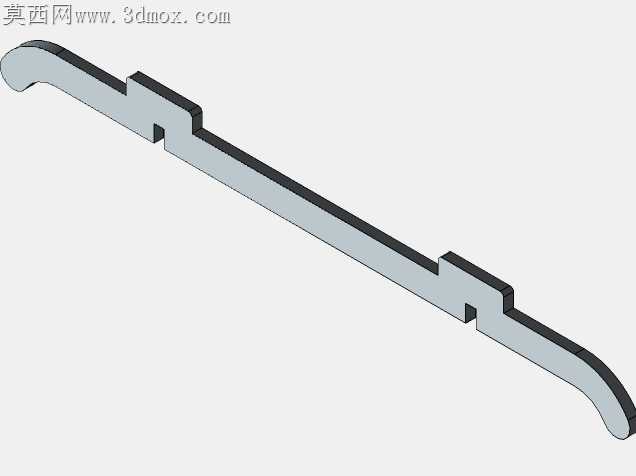

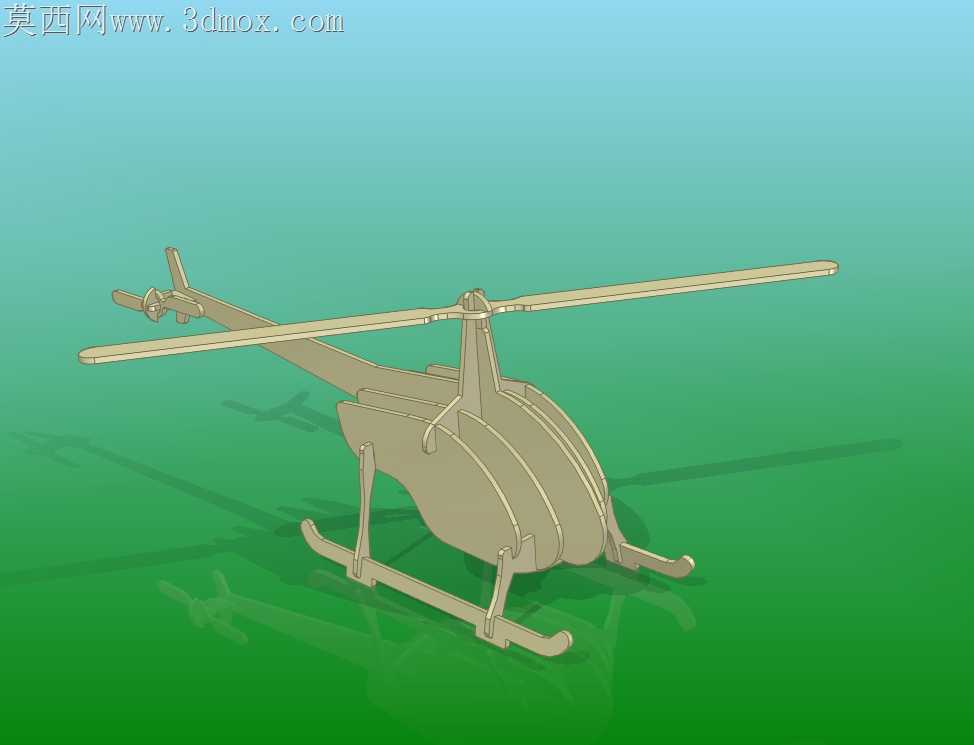

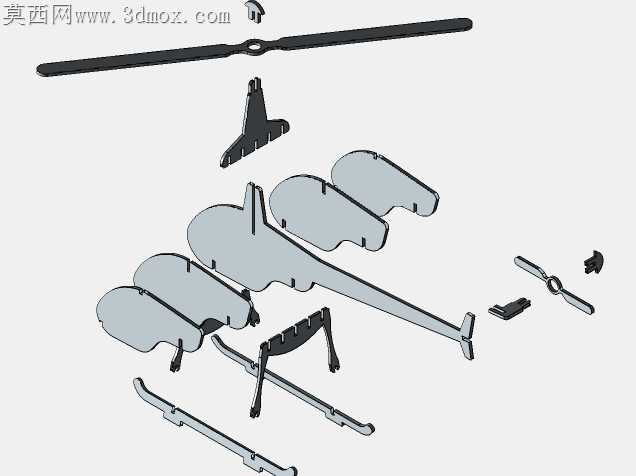

最初试切第一版样件的时候，主旋翼连接片的边缘留了0.1mm的激光烧蚀硬边，拼插的时候卡进旋翼轴卡槽直接把0.8mm厚的支撑片顶变形了，后来反复调整切割功率曲线，把转角处的进给速度降了15%，才让每个插接边的毛刺控制在徒手就能掰掉的程度，不用额外做打磨工序。整套构件全是用1mm厚度的金属板做的排版，没有额外的柱状连接件，全靠板件之间的弯折卡扣和插接槽锁合，尾梁和机身主体的连接位一开始做的是直插结构，拿在手里晃两下就会松脱，后来在插舌两侧加了两个0.3mm的倒刺卡点，插进去之后刚好卡进机身侧板的预留方孔里，不用粘胶也能稳当卡住，就算拿在手里把玩转两下旋翼也不会散架。起落架的弯折位一开始没做压线预处理，手工弯折的时候要么角度歪了两边不对称，要么金属疲劳出现折痕发白容易断，后来在切割排版的时候给每个弯折位置加了半透的压痕线，深度刚好是板厚的三分之一，顺着压痕折就能保证两边滑橇的角度完全一致，放在平整桌面上不会歪倒。做跨格式转档的时候，一开始把曲面导出成通用格式，旋翼的翼型边缘出现了碎面断层，导去切割排版软件里直接识别成了不闭合的轮廓，后来把所有曲面构件都转成了展开的平面矢量轮廓，每个插接槽的宽度都严格匹配1mm板厚，公差控制在0.05mm以内，不会出现插不进去或者松垮晃荡的情况。一开始还想着给机身加更多镂空细节减重，后来试做的时候发现侧板镂空太多的话，拿在手里捏着容易变形，毕竟是1mm的薄板，最后只在座舱位置留了三道分层的弧形缝隙，既保留了直升机的座舱轮廓，又能保证机身整体的结构强度，拼好之后拿在手里有扎实的金属质感。主旋翼的转轴位置没有额外加销轴，是把旋翼中心的插舌穿过机身顶部的圆孔之后，分开两个卡脚卡在机身内侧的限位槽里，旋翼还能顺畅转动不会掉出来，尾桨的小构件也是同样的卡扣结构，不用额外的紧固件就能完成整机组装。整个拼装过程不需要焊接或者粘胶，全靠板件之间的结构卡扣锁合，拼好之后是个精致的金属小摆件，放在桌面当装饰很有质感，做激光切割加工的时候整版排版能最大化利用板材，余料很少，不管是个人手工爱好者做小制作，还是做文创小批量生产都很合适，组装的时候顺着压痕弯折、对准卡槽插紧就行，新手也能顺利拼完，不会因为公差问题卡壳。
