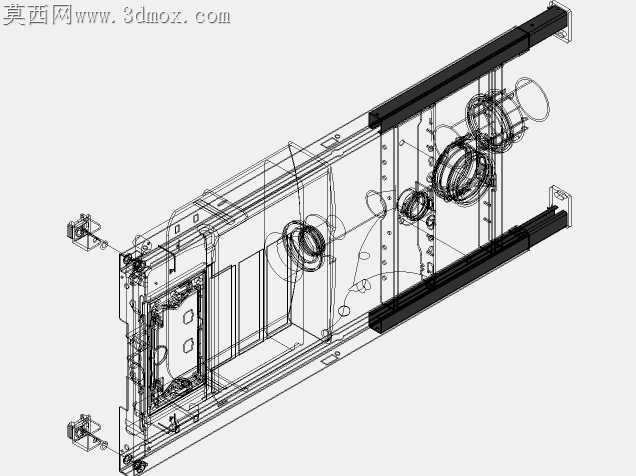

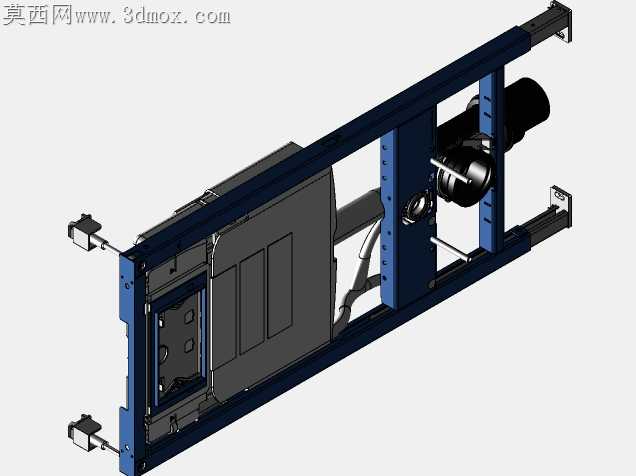

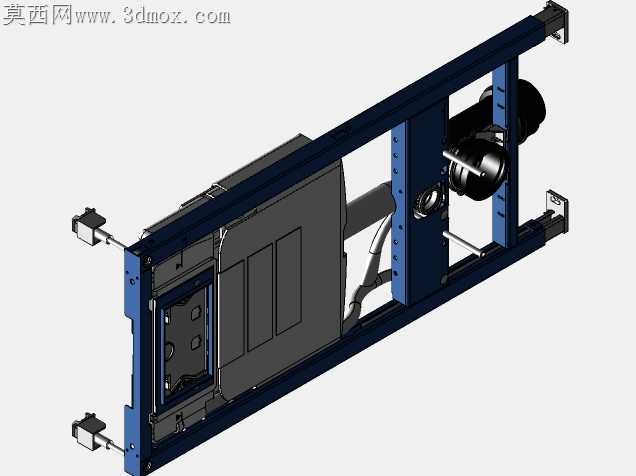

吉博力Duofix壁挂式卫生间安装框架结构

上次在卫浴安装现场碰到的问题还记着，旧款壁挂支架调平后装水箱，侧边锚固片和墙面预埋的水管位差了两毫米，硬拧螺丝把支架镀锌层磨掉一块，后期返锈的隐患留了大半年。这次做这套框架的时候，最先抠的就是锚固位的可调余量，把竖向立柱上的锚固腰槽长度多留了八毫米，不用现场切割支架就能适配±5mm的墙面预埋偏差，省得安装师傅现场角磨机磨得满是金属毛刺。

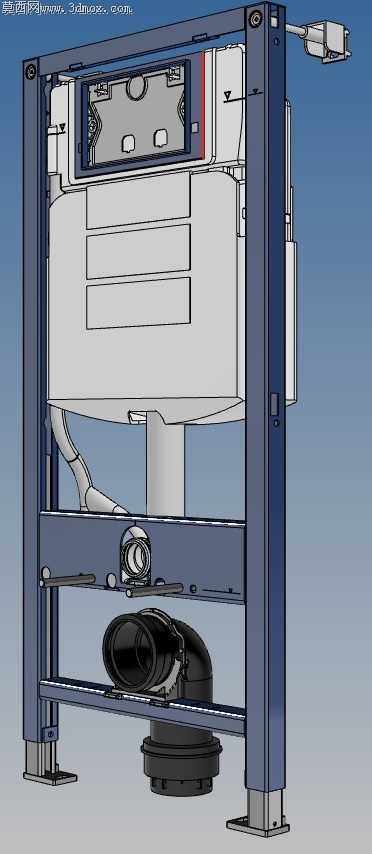

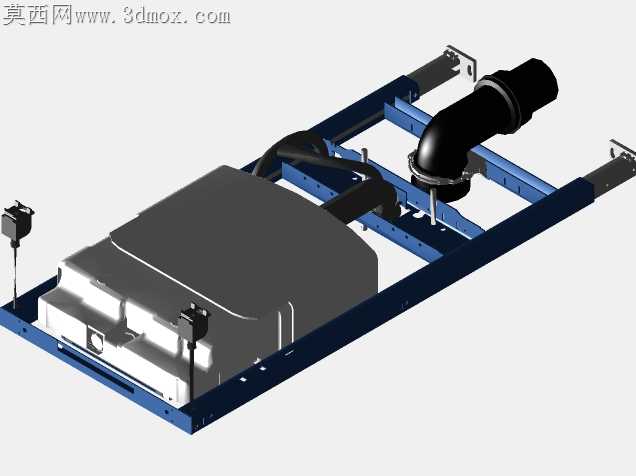

暗装水箱的卡接位没照搬原厂的硬卡扣结构，之前碰过冬天低温环境下塑料卡扣脆裂，水箱下沉两公分导致马桶冲水对位不准的问题，这次把卡接位改成了带橡胶缓冲垫的压接结构，卡入后有两毫米的形变余量，哪怕墙体有轻微沉降也不会硬掰裂水箱接口。连接弯管的避让位我反复调了三次，第一次做的时候弯管和下层横撑的间隙只有三毫米，套保温棉的时候根本塞不进去，把横撑的折弯角往外挪了十二毫米，留足了保温层和安装操作的空间，不用现场把横撑砸变形来凑位置。

跨格式转档的时候踩过坑，之前把STEP格式导进渲染软件，立柱的折弯圆角经常出现破面，这次在导出前把所有折弯边的缝合公差调到了0.02mm，转去KeyCreator做结构校验的时候没再出现面重叠的问题，弯管的曲面弧度也没出现变形，和实际采购的90度墙排弯头曲率完全对得上。之前做实训作业的时候总想着把结构做的越厚重越好，实际量产的时候才发现，支架钢板太厚不仅成本涨了三成，安装的时候两个人抬都费劲，这次把非受力区的钢板厚度从3mm减到2mm，在立柱和横撑的焊接位加了三角加强筋，承重测试挂400公斤的载荷变形量还不到0.3mm，完全满足卫浴安装的承重规范。

墙锚螺栓的沉头位我特意做了沉台深度的冗余设计，之前碰到过墙面贴完瓷砖厚度超了，螺栓拧紧后突出支架表面，水箱装上去顶出个缝隙，这次沉台多留了三毫米的深度，哪怕瓷砖加粘结层厚度到15mm也能把螺栓完全沉进去，不会出现顶凸水箱背板的问题。横撑上的马桶固定孔位做了可调节的长圆孔，不用因为不同品牌马桶的孔距差重新打孔，适配市面上绝大多数同规格壁挂马桶的安装尺寸。
