红银配色休闲代步滑板车结构设计

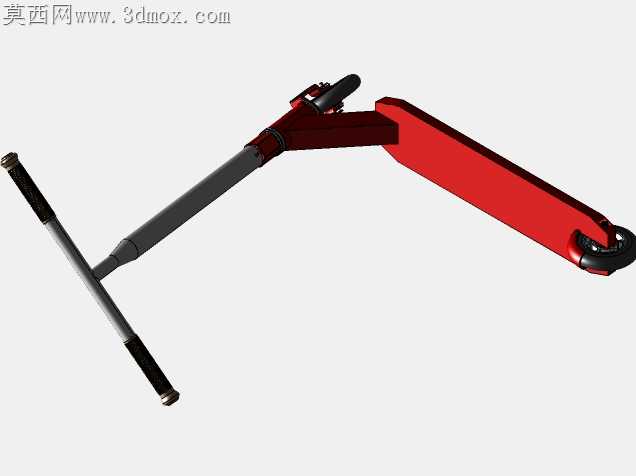

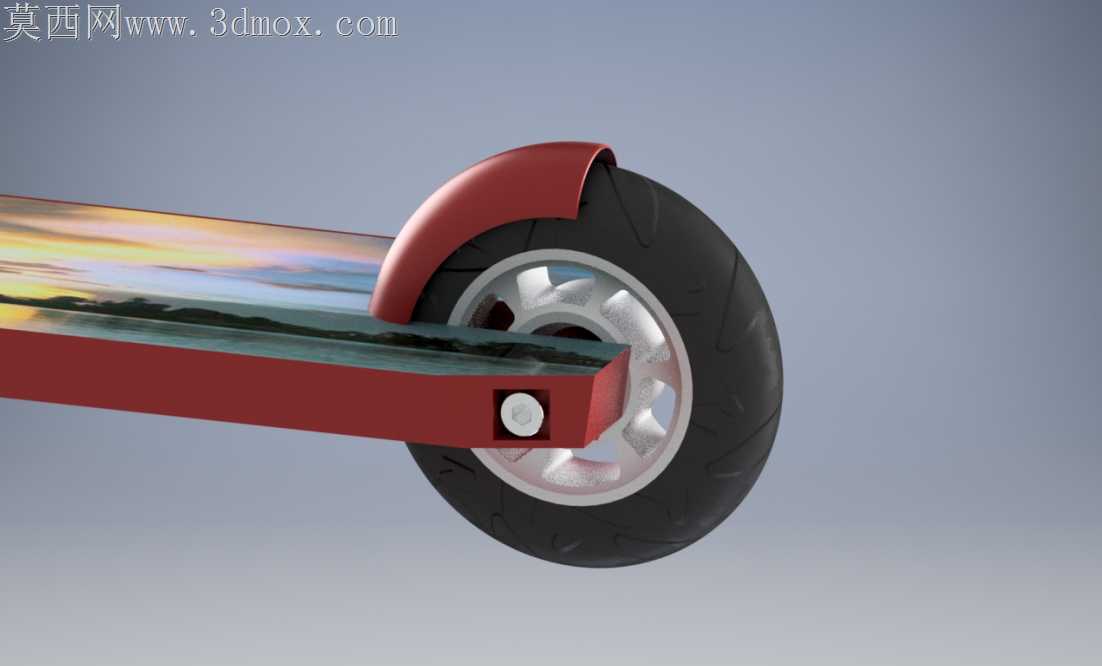

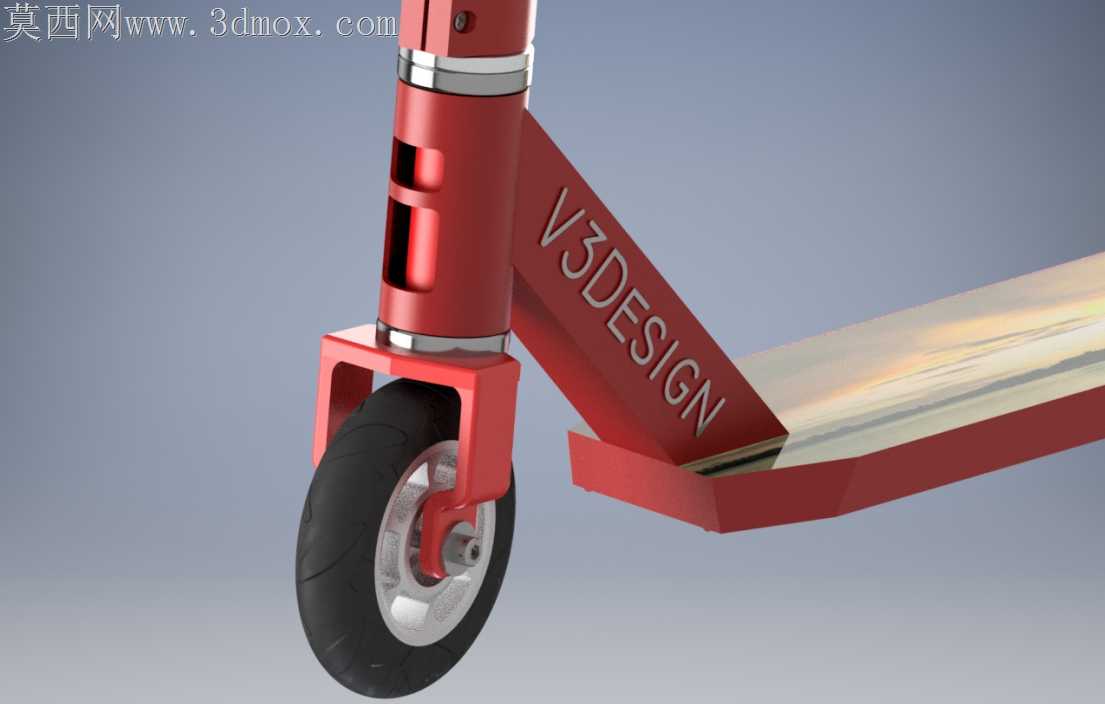

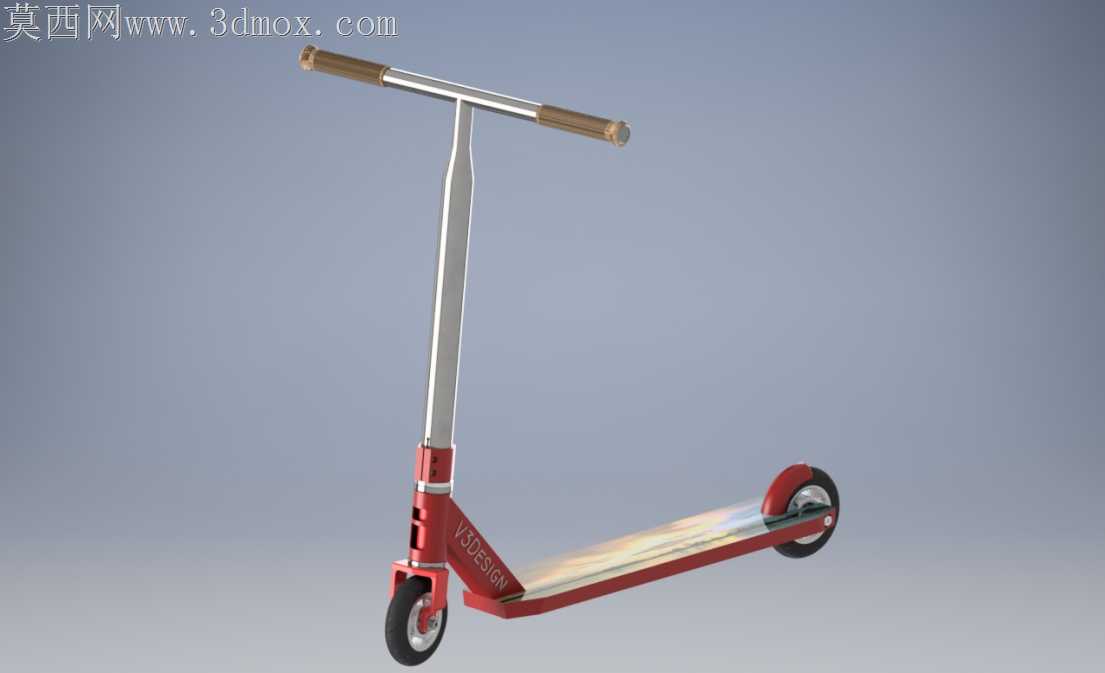

当初做这个滑板车结构的时候，最先踩的坑是立管和踏板衔接处的切削毛刺，第一次打样的时候边角锐边没做倒钝处理，装配的时候把套胶都刮破了，后来特意把衔接位的R角从0.8调到1.5，既避免了锐边割手的问题，也让红银配色的过渡更自然。把套选的仿木质感材质，一开始和金属立管的装配公差留大了，骑的时候握把会轻微晃荡，后来反复调整过盈配合的余量，把公差控制在0.12mm以内，装的时候用橡胶锤轻敲就能到位，日常颠簸也不会松脱。踏板表面的防滑纹理一开始做的太浅，沾水之后防滑性不够，后来参考了街头极限滑板的砂面逻辑，把纹理深度调到0.3mm，同时兼顾了脚感和踩踏摩擦力，也不会卡进小石子难清理。前后轮的轮组支架一开始做的是一体冲压件，重量是轻了，但侧向受力的时候容易形变，后来在支架内侧加了两道加强筋，重量只增加了17g，侧向抗扭强度提了40%，做急转测试的时候也不会出现轮组偏摆的问题。跨软件转STEP格式的时候，一开始把立管的折叠卡扣结构转丢了面，反复核对了三次装配约束，把卡扣的转轴、限位凸台的面做了实体化补强，转档之后没有出现破面，导入其他渲染软件的时候也能直接用。做结构取舍的时候，本来想在踏板里加隐藏式的储物槽，后来算过壁厚之后发现会影响踏板的整体承重，100kg负载测试的时候踏板中部形变量超过了安全阈值，就砍掉了这个设计，把踏板内部做成了蜂窝加强结构，既保证了承重强度，整体重量也控制在合理区间。立管的高度调节锁扣一开始用的是塑料拨片，测试的时候反复扳动五十次就出现了滑牙，后来换成了金属包胶的锁扣结构，锁止的时候贴合立管的凹槽，不会因为长期使用出现锁不紧的问题。轮组的轴承位一开始同轴度没调好，推的时候轮组会有轻微的偏摆，后来在夹具上重新校了同轴度，转动的时候顺滑无卡顿，空转时长能达到20秒以上。做渲染的时候特意选了哑光红的漆面搭配拉丝银的金属质感，把套的木纹纹理做了细微的凹凸贴图，还原真实的握持质感，踏板上的品牌标识做了烫银效果，不会因为长期踩踏出现掉漆的问题。
