工业传动用线性滑动导轨组件设计

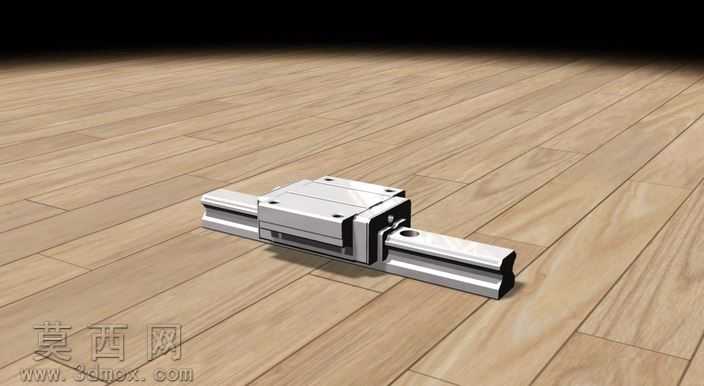

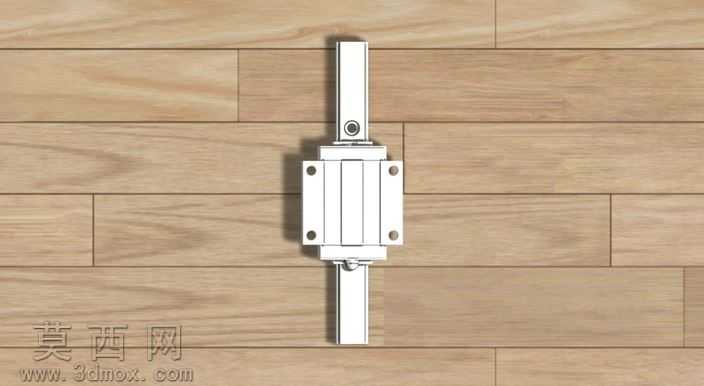

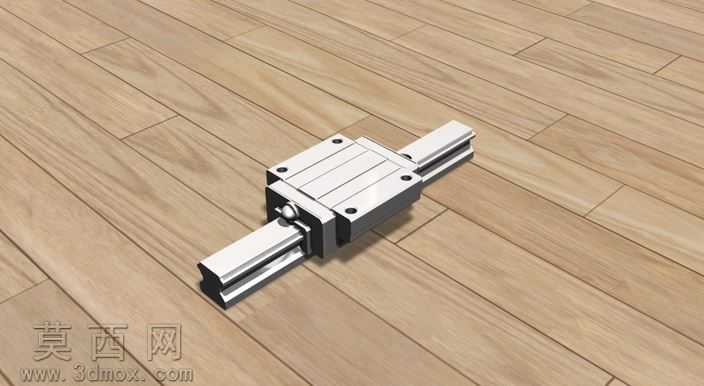

本作品为工业直线传动场景使用的线性滑块配套导轨组件，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于滚动直线导轨副的通用设计规范，拆分滑块主体、端盖、钢珠循环槽、导轨基体、安装定位孔等独立特征模块，建模过程中严格遵循机械加工公差配合要求，对滑块与导轨的配合接触面预留合理的滑动间隙，对安装孔位的孔径、孔距参数按照通用工业安装标准设定，保证模型可直接对接实际生产的尺寸校验需求。材质与渲染阶段，针对金属零部件的材质特性做分层处理：滑块与导轨的主体结构采用轴承钢材质参数，调整金属粗糙度、反射率参数还原冷轧钢材经磨削加工后的细腻哑光金属质感，端盖部分采用工程塑料材质，调整漫反射参数呈现硬质塑料的低反光磨砂质感，场景搭建选用浅木纹地面作为展示基底，搭配柔和的顶光与侧补光，弱化生硬阴影，清晰呈现组件的轮廓结构与装配关系。结构设计上，滑块采用四方型标准滑块构型，侧面设计有注油嘴安装位，内部预留完整的钢珠循环回流通道结构，导轨采用标准矩形截面导轨，两端做倒角处理避免安装时的磕碰划伤，滑块与导轨的配合面设计有对应滚道槽结构，还原真实线性滑块的滚动传动结构逻辑。设计思路围绕通用工业直线导向部件的标准化构型展开，未做多余的异形结构修改，完整还原市面常用规格线性滑块导轨的外观与核心结构特征，可用于机械设计教学演示、设备装配模拟、传动方案选型参考等场景，模型装配关系完整，无结构错面、破面问题，各独立零件可单独拆分编辑，方便后续根据实际使用需求调整尺寸参数、增减附属结构。
