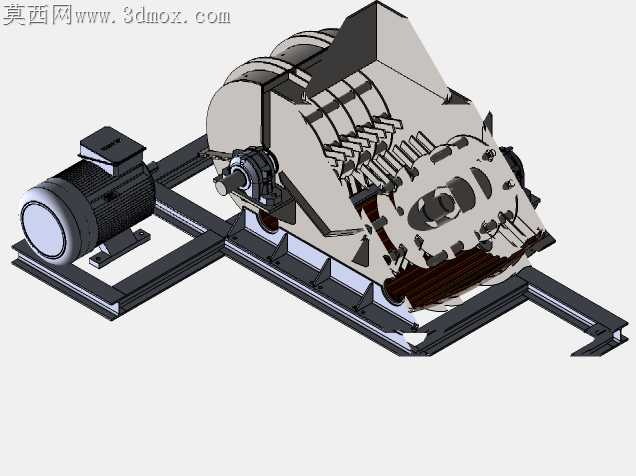

双锤式物料粉碎设备结构设计

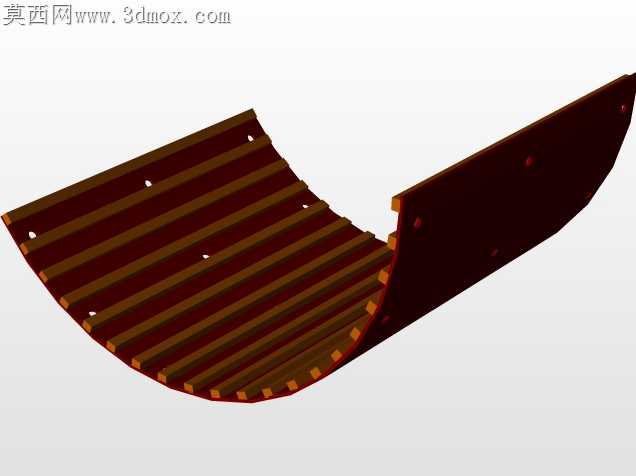

刚拿到这套设备的工况需求时，最先要解决的是高硬度脆性物料连续进料时的锤片偏磨问题，之前接触的单锤结构在处理含少量硬质杂质的矿渣、建筑垃圾时，靠近进料侧的锤片磨损速率是另一侧的三倍，换件维护的停机成本一直降不下来。做结构适配的时候特意把两组锤盘的安装相位错开了15度，不是随便定的角度，之前试过错开10度的时候，物料在腔体内的反弹轨迹会集中砸到衬板的同一位置，衬板使用寿命直接砍半，错到20度以上又会出现两组锤片的击打力互相抵消，出料粒度的均匀度掉了近两成，反复调整配重块的安装位置后才定下来这个角度。跨软件转档的时候踩过不少坑，最初把转子总成的装配体导进工程图模块时，锤片销轴的配合公差标注总是出现基准偏移，后来把每个销轴的同轴度基准单独绑定到对应的锤盘安装孔位，才解决了标注错位的问题，毕竟量产的时候销轴和孔的过渡配合公差要是偏了0.02毫米，高速运转时的径向跳动就会让整个机架的共振幅度超过安全阈值。考虑到实际加工的成本控制，没有一味追求更高的加工精度，机架的焊接件只在轴承安装位做了铣削精加工，其余焊接位置只做去毛刺处理，毕竟非配合面的精度再高也不会提升设备的运行稳定性，反而会把加工成本抬升近四成。腔体内部的衬板做了可快拆的卡槽式设计，不用拆整个转子总成就能换磨损的衬板，之前帮客户改造旧设备的时候，换一次衬板要拆大半天，工人都嫌麻烦宁愿带着故障跑，最后把衬板磨穿了才停机维修。传动侧的皮带轮做了卸荷槽设计，电机启动瞬间的冲击力不会直接传到转子轴承上，之前试装的时候没加卸荷槽，连续启停十几次就发现轴承滚道出现了点蚀痕迹，加了卸荷结构后连续做了上百次启停测试，轴承的温升都稳定在允许范围内。出料筛网的固定结构也做了调整，不用额外的专用工具，徒手就能松开压条换不同孔径的筛网，适配不同出料粒度的生产需求，毕竟很多小型加工点不会备太多专用工具，拆装越方便越能减少现场的调整时间。做这套结构的时候没照搬现成的图纸参数，每一处调整都是对着实际工况里的常见问题改的，从锤片的排布到机架的减震垫安装位，都反复核对过运行时的受力情况，避免出现量产之后才发现结构缺陷的问题。
