NEMA14规格步进电机高精度结构设计

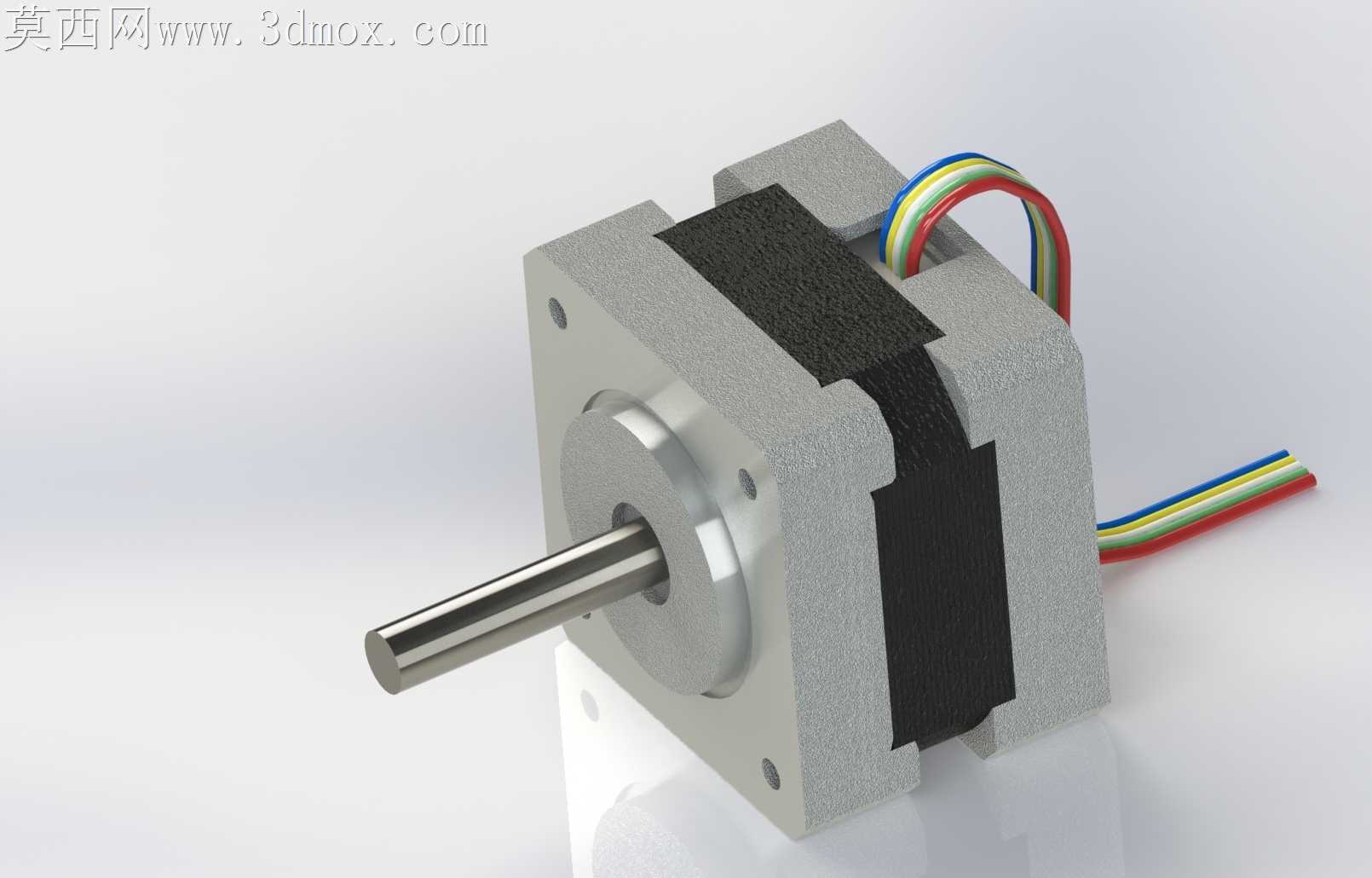

刚拿到NEMA14步进电机的实物样件时，最先注意到的是端盖安装孔边缘的细微切削毛刺，这是量产冲压环节很难完全规避的小瑕疵，做三维结构复刻的时候特意把这个细节做了还原，没刻意做理想化的光顺处理，毕竟后续做装配仿真时，这类细微的加工余量才是影响公差配合的关键。之前做同系列小尺寸电机模型踩过转档的坑，不同软件间互导的时候定子绕组的出线槽位置经常出现面破损，这次特意把出线口的圆角过渡做了0.2mm的冗余量，跨格式转档的时候不会出现破面，也不会影响实际布线的空间预留。

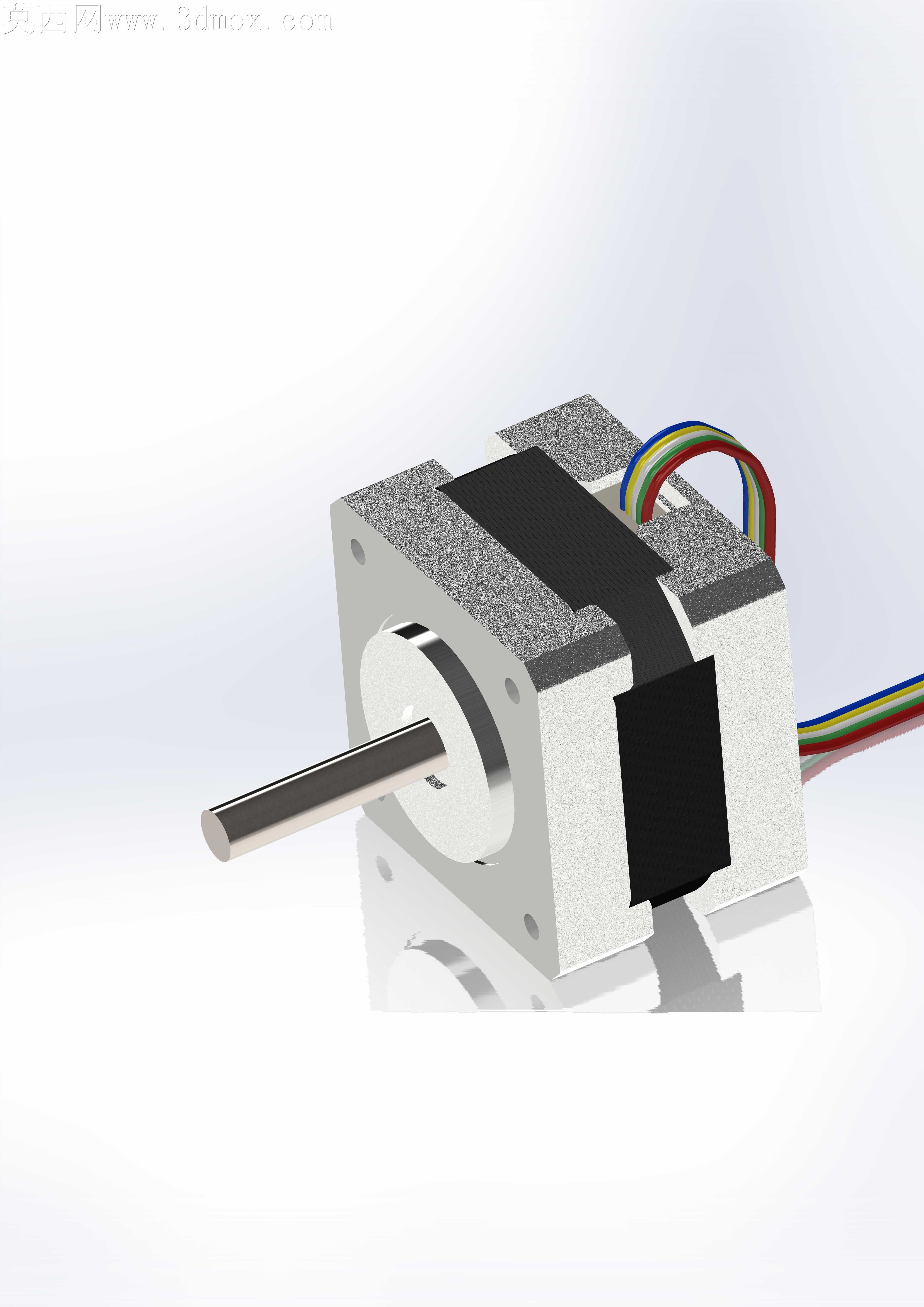

做结构适配的时候没照搬通用电机的安装尺寸，NEMA14的法兰安装孔距是严格的35mm标准，输出轴的D型切面位置特意核对了三次实物，之前做实训项目的时候就因为D型轴的切面角度偏了2度，装同步轮的时候卡不紧，跑起来打滑丢步，这次把轴伸长度、切面深度都按实物工况做了1:1还原，连轴端的倒角角度都和加工工艺要求对齐，不会出现装配干涉。机身的层叠硅钢片结构没做简化成整块实体的偷懒处理，每一层的叠压缝隙都做了细微的纹理表现，不是为了好看，是之前做散热仿真的时候，整块实体的导热参数和叠片结构差了近30%，做出来的仿真结果完全没法用。

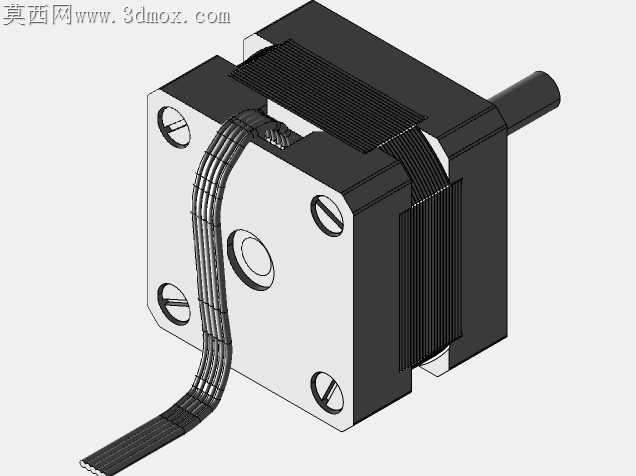

出线部分的四色引线也没随便拉个圆柱应付，线径、线皮的弯折半径都按实际耐折工况做了约束，根部的护线套做了轻微的过盈配合结构，实际装配的时候护线套卡进端盖的出线槽里，不会因为设备振动把线扯断。端盖和机身的配合止口做了0.03mm的公差预留，刚好是小尺寸步进电机量产时常用的过渡配合公差，既不会因为间隙太大出现转子偏心，也不会因为过盈量太大压装的时候把端盖撑裂。之前帮朋友做小型自动化设备选型的时候，就碰到过模型尺寸不准，买回来的电机装不上安装支架的情况，所以这次所有配合面的尺寸都卡着行业标准来，连后端盖的固定螺丝沉孔深度都做了核对，不会出现螺丝拧到底还压不紧端盖的问题。

做这个模型的时候也考虑了后续做运动仿真的需求，转子和定子的同轴度做了严格约束，输出轴的转动副预留了合理的间隙，不会仿真的时候出现轴和端盖摩擦的报错。没有为了渲染好看把机身的哑光铸铝质感做的过于光滑，实际量产的电机端盖是压铸后做的喷丸处理，表面有细微的颗粒感，渲染材质的时候特意调了对应的粗糙度，做方案展示的时候更贴近真实产品的质感，不会显得像玩具模型。
