1100cc钢管车架越野赛车设计

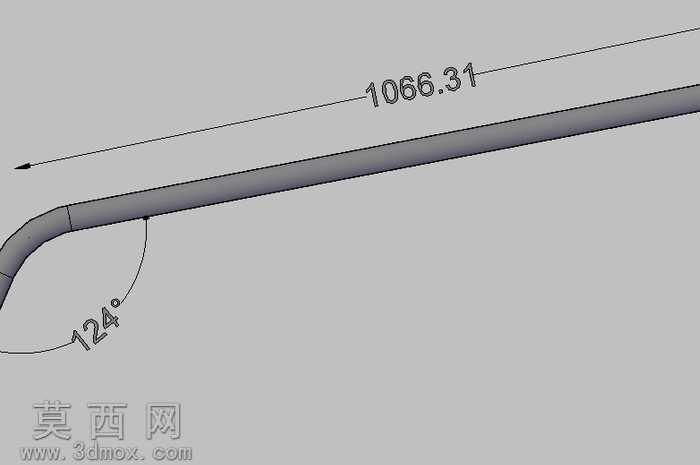

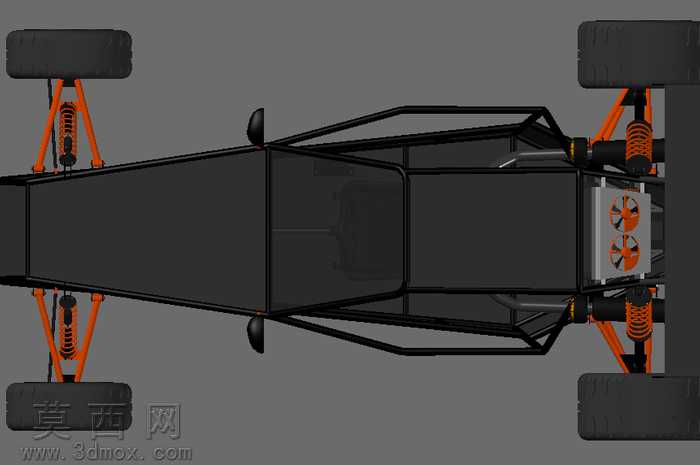

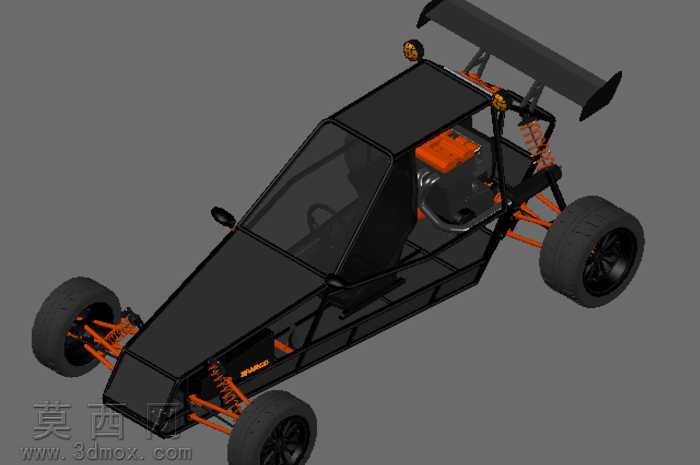

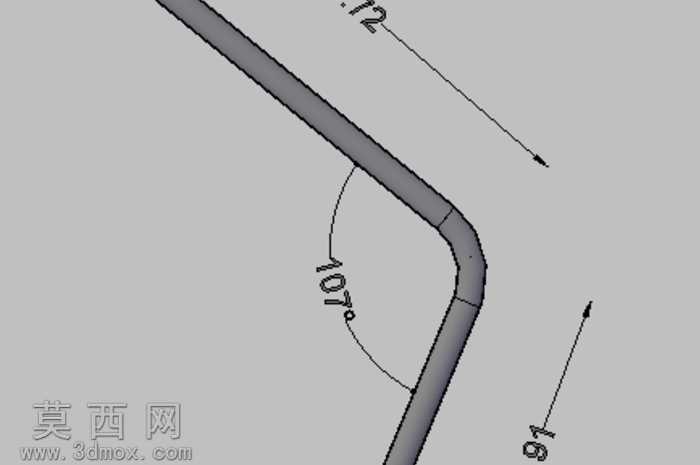

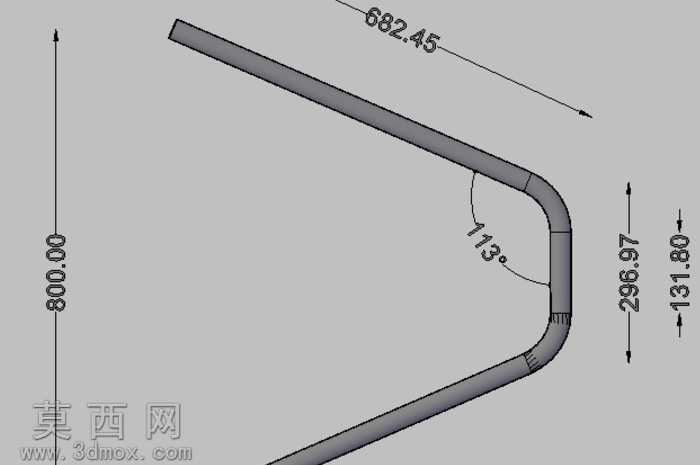

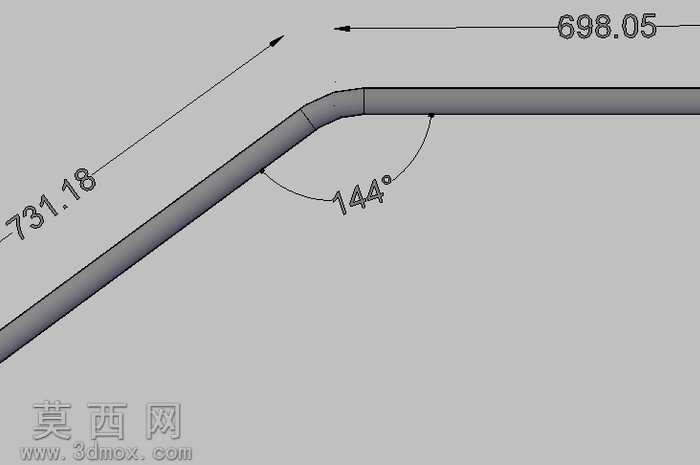

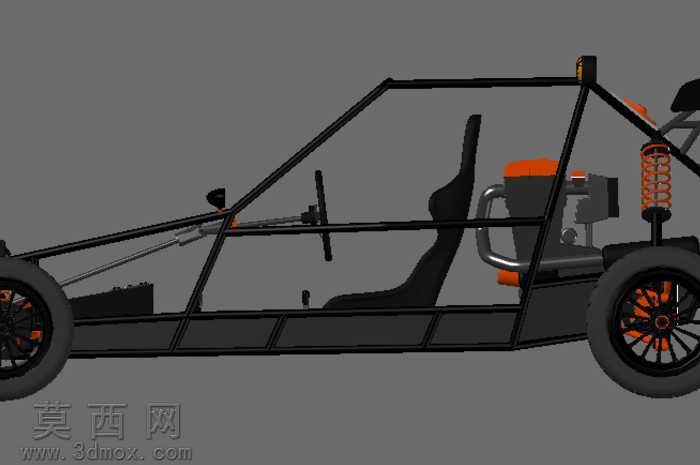

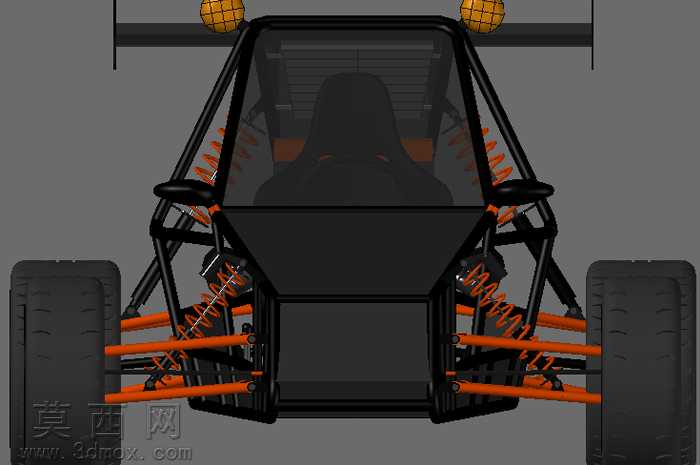

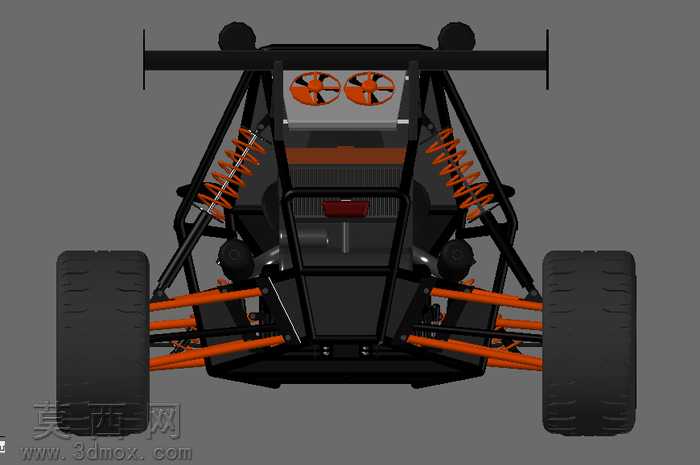

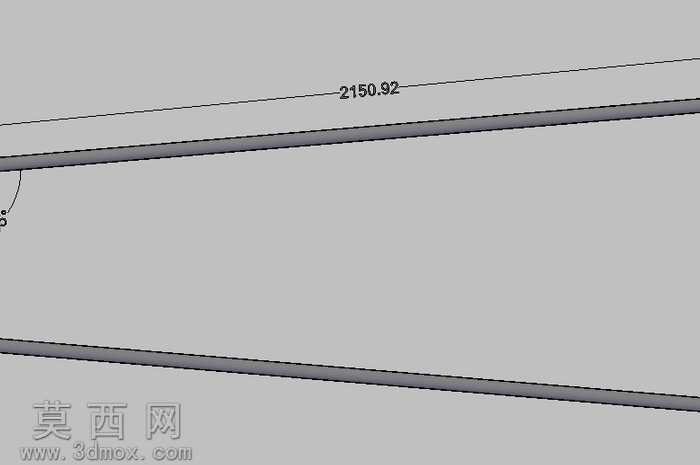

该作品为1100cc排量的管架式越野赛车三维建模设计，整体采用开放式钢管桁架式车架结构作为核心承载基体，建模过程中优先通过三维草绘搭建车架空间管线路径，精准匹配各硬点坐标，确保车架具备足够扭转刚度的同时实现轻量化设计，管材规格根据不同受力区域做差异化设定，主承力环采用大管径高强度管材，辅助支撑结构采用稍小管径管材兼顾减重需求。车身覆盖件采用极简的黑色哑光硬质面板设计，仅覆盖驾驶舱与前部动力舱区域，建模时通过曲面命令构建流畅的楔形前部造型，有效降低越野行驶时的正面风阻，驾驶舱采用封闭透明座舱罩设计，曲面建模阶段反复调整曲面曲率，保证座舱罩与车架的贴合度，同时预留充足的驾驶操作空间。行走系统部分，四轮采用大颗粒越野专用轮胎，搭配大负值轻量化轮毂，悬架系统采用长行程螺旋弹簧搭配双向阻尼减震器，建模时完整还原减震器的阻尼筒、弹簧、上下摆臂、转向拉杆等细节结构，精准设定悬架行程参数与摆臂运动轨迹，确保模型可直接用于后续运动仿真验证。动力单元布置于驾驶舱后方的中置位置，采用醒目的橙色动力组件外观配色，与黑色车架、覆盖件形成强烈视觉对比，建模时还原了动力总成的安装固定支架、进排气走线、散热组件布局等细节。尾部配备大尺寸高位定风翼，通过独立的金属支架与车架后段刚性连接，建模时兼顾空气动力学设计逻辑与结构强度表现。整车渲染阶段采用哑光黑金属车架材质、磨砂黑塑料覆盖件材质、半透明聚碳酸酯座舱材质、橡胶越野轮胎材质、金属拉丝减震筒材质、橙色磨砂动力壳体材质，通过合理的布光突出钢管车架的空间结构感与各部件的材质差异，清晰展现整车的机械质感与越野属性。设计过程中充分参考小型越野赛车的实际布局逻辑，在保证结构合理性的前提下融入个性化设计元素，完整呈现了自制越野赛车从框架搭建到细节装配的全流程建模思路，各部件之间的装配关系清晰，干涉检查到位，可作为越野车辆设计、管架车改装的参考三维模型使用。
