APR款碳纤维汽车通用尾翼扰流板设计

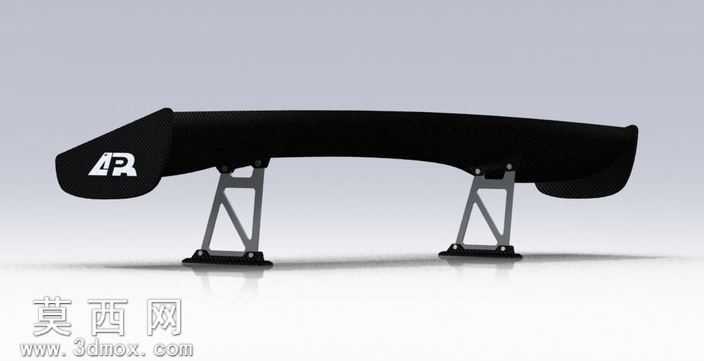

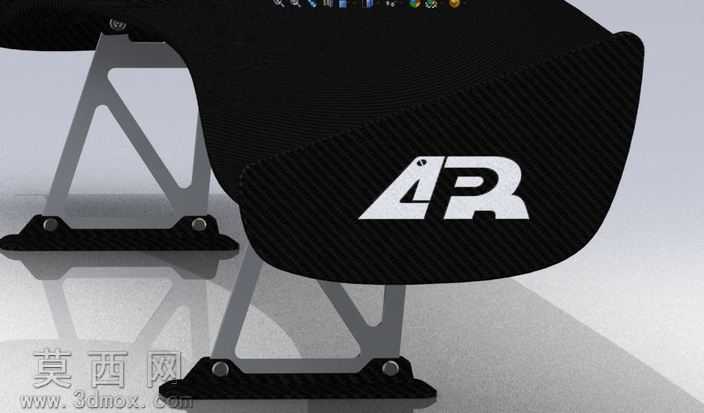

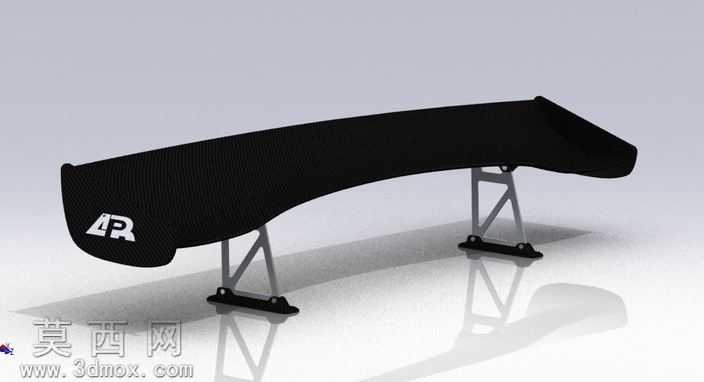

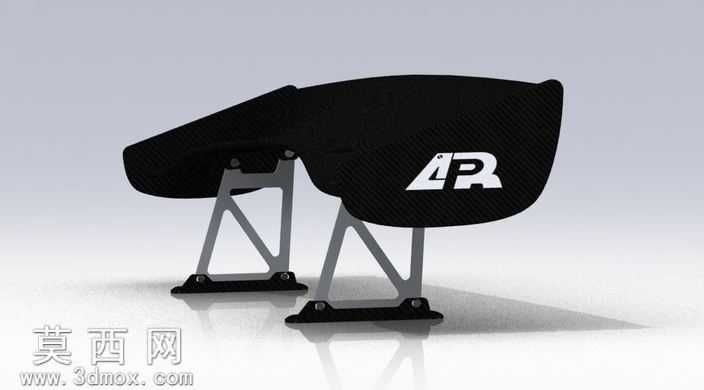

本作品为汽车改装用通用型碳纤维扰流板三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于空气动力学设计逻辑确定翼片的主曲面轮廓：翼面采用上凸下平的低速空力截面造型，整体翼片带有符合改装车型通用适配的微弧上翘弧度，两端做收窄切角处理，避免突出车身造成的风噪与剐蹭风险，翼片侧面预留品牌标识的浮雕特征位，还原APR改装件的标识细节。建模过程中对支撑结构做了重点还原，两侧支架采用三角桁架式镂空结构，在保证支撑强度的前提下尽可能降低自重，支架与翼片的连接位做了内嵌式卡槽设计，模拟真实产品的螺栓固定点位，支架底部设计了可调节角度的固定底座，底座带有长条状调节孔位，可适配不同车型后备箱盖的安装孔距，满足通用安装的设计需求。材质渲染阶段，翼片主体赋予碳纤维编织材质，调整纹理方向沿翼片长度方向排布，还原干碳部件的哑光编织纹理质感，同时添加轻微的清漆层反光效果，模拟真实碳纤维部件的表面触感；金属支架部分赋予磨砂阳极氧化铝材质，调整金属粗糙度参数呈现哑光银灰的金属质感，固定底座采用黑色硬质工程塑料材质，添加细微的颗粒质感还原注塑件的表面特征，连接螺栓部分做了亮面金属材质区分，提升整体模型的细节真实度。场景渲染采用素灰色影棚环境，添加柔和的顶光与侧补光，在地面投射出柔和的倒影，突出扰流板的轮廓线条与材质层次。设计思路上，该通用扰流板兼顾外观装饰性与实际空气动力学效用，翼片的攻角经过预设调校，能够在车辆高速行驶时提供适度的下压力，降低车尾升力提升行驶稳定性，桁架式支架既保证了高速行驶下的结构强度，避免翼片抖动，同时镂空结构能够减少乱流产生，可调节底座的设计让该款扰流板无需专用开孔即可适配多数三厢车型的后备箱安装，兼顾改装实用性与通用性，整体模型完整还原了成品改装扰流板的所有结构细节，可用于改装方案展示、安装模拟以及相关产品的开发参考。
