单滑轮重物提升简易起重装置结构

上次做实训台配套演示件的时候，车间师傅拿着刚铣出来的滑轮架毛坯找过来，边缘的切削毛刺还带着金属锐边，说之前按老图纸做的演示件，挂砝码的时候绳槽总卡绳，转半圈就卡滞，根本没法给学生演示平衡状态。我蹲在实训台边盯着旧件看了半小时，发现之前的绳槽倒角做的太陡，棉麻绳受力往侧边偏的时候直接卡在槽沿和支架的缝隙里，根本没法顺滑转动。

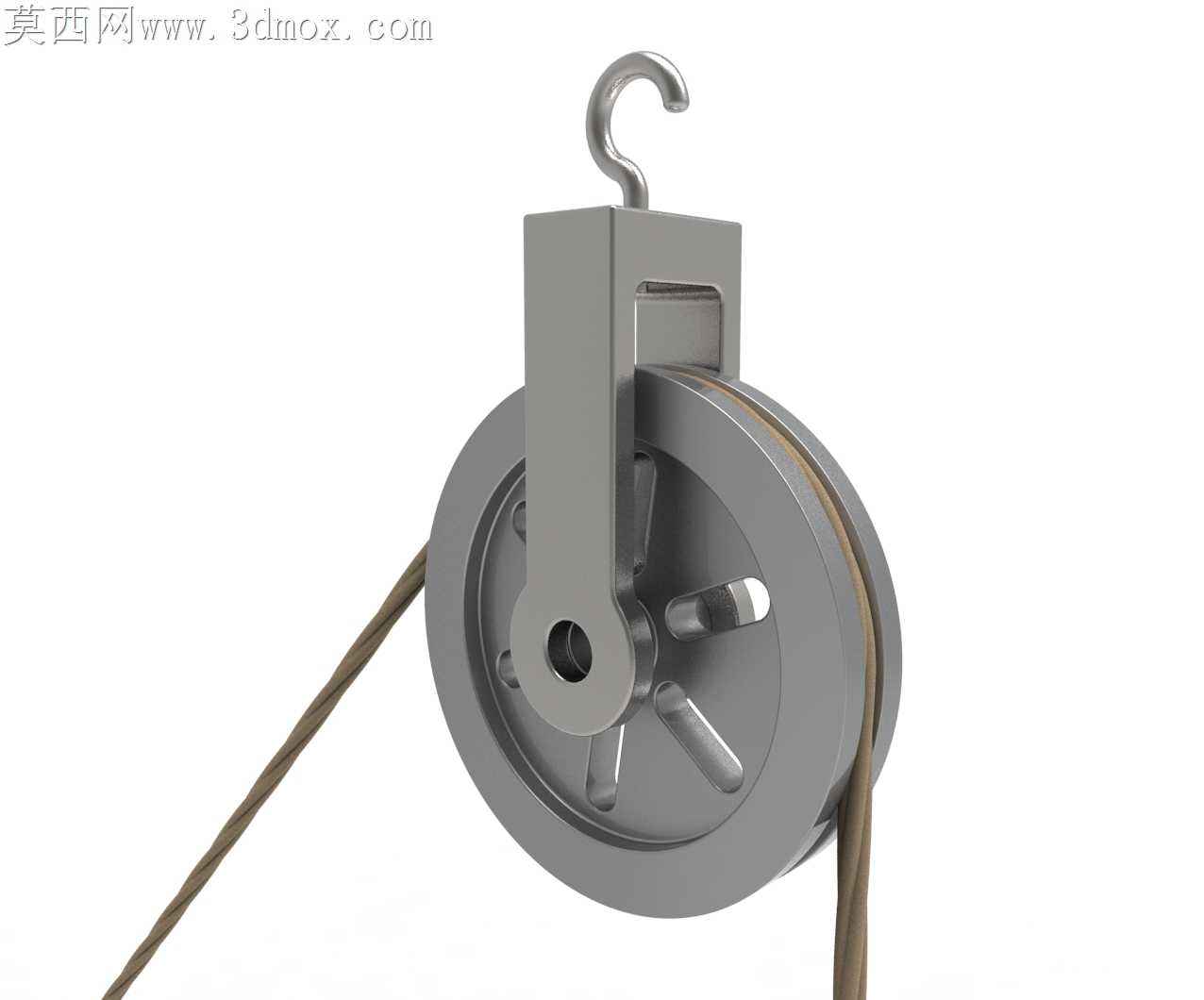

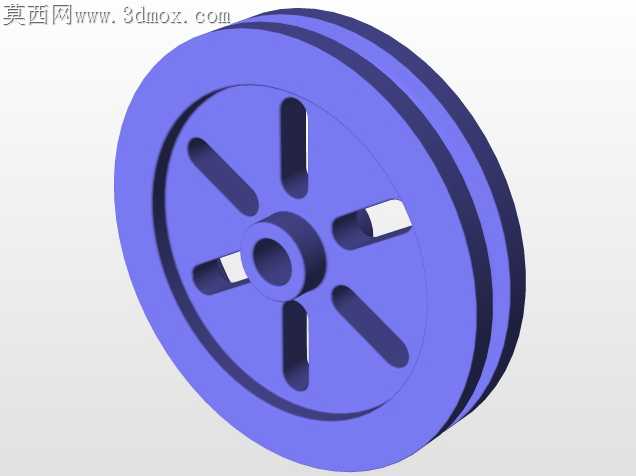

重新调结构的时候没直接改倒角参数，先找了实训课常用的三种棉麻绳、尼龙绳量了实际线径，把绳槽的圆弧半径比绳径大了1.2mm，槽边做了15度的过渡斜角，不会让绳子受力后挤到支架缝隙里。挂砝码的吊钩部分之前是直接焊在滑轮轴端，受力点偏置，转起来滑轮总往一侧蹭支架，这次把吊钩的挂孔和滑轮轴做了同轴设计，挂重之后整个滑轮的受力中心刚好落在轴的中线上，不会出现偏磨的情况。

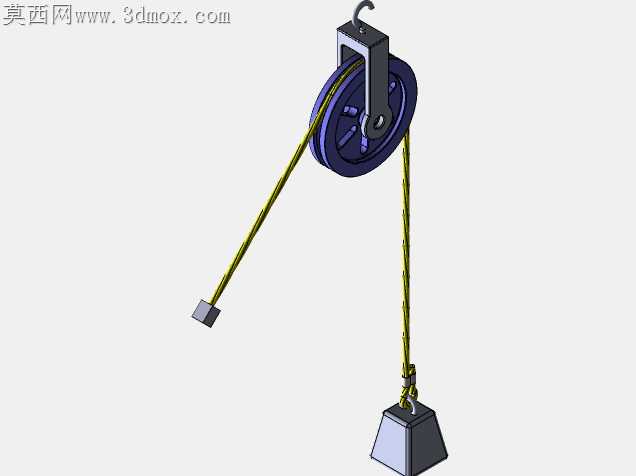

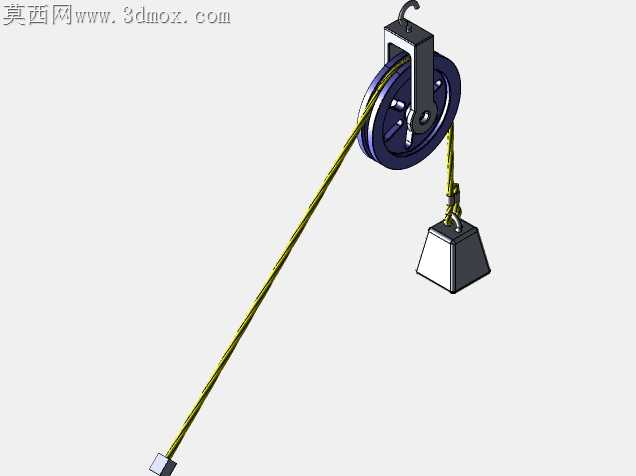

跨软件转档的时候踩了好几次坑，一开始把装配体导成通用格式的时候，滑轮和轴的配合面总出现破面，渲染的时候绳体的纹理和金属件的质感衔接不上，反复调了三次导出精度，把配合面的公差留了0.02mm的间隙，既不会出现转档后的面重叠，也不会让装配看起来松垮。做力学平衡演示的时候，特意把拉绳的角度做了可调整的结构，不管是竖直拉还是斜向拉，都能直观看到拉力和重物重力的平衡关系，不会像之前的旧件只能演示竖直提升的状态。

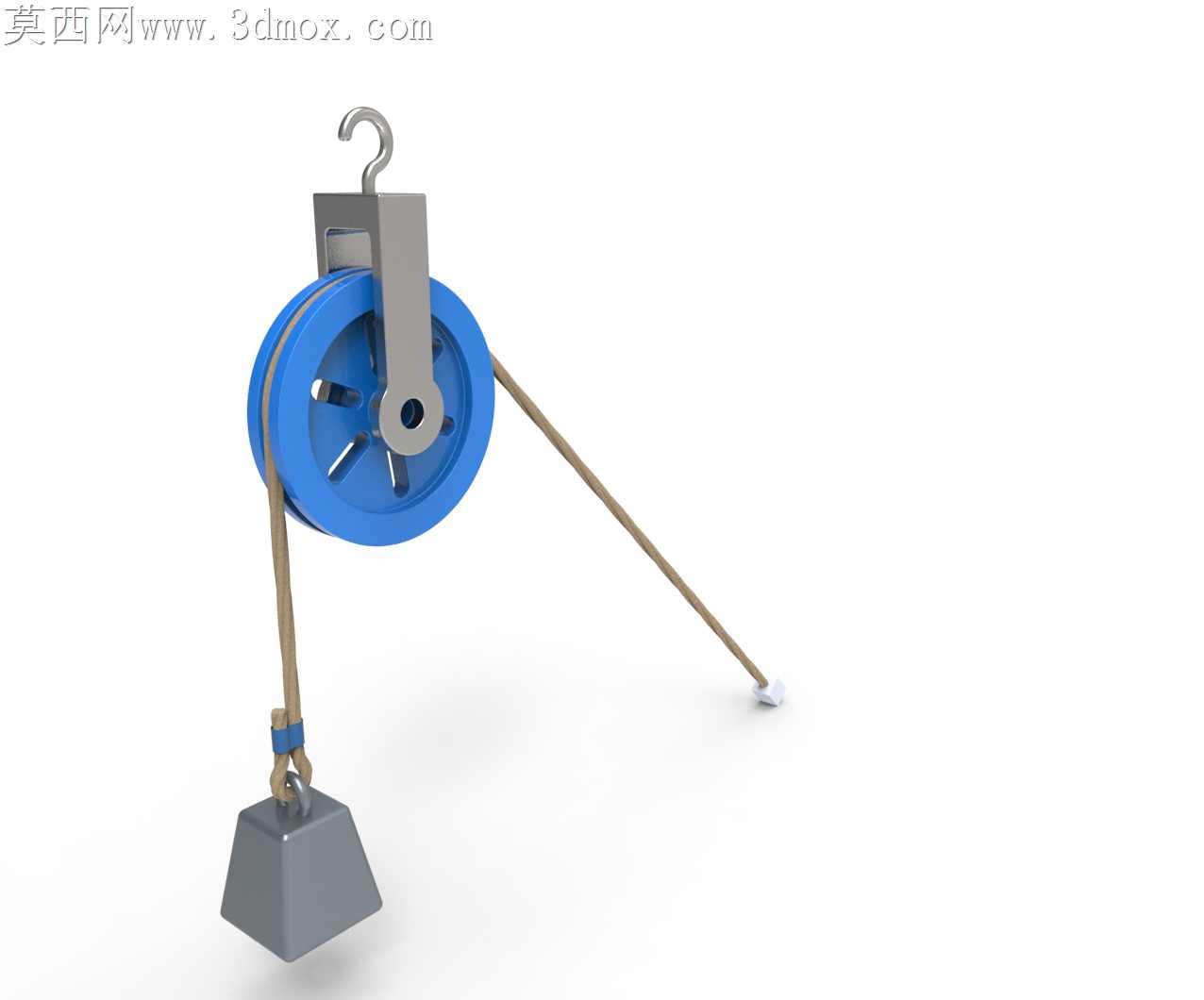

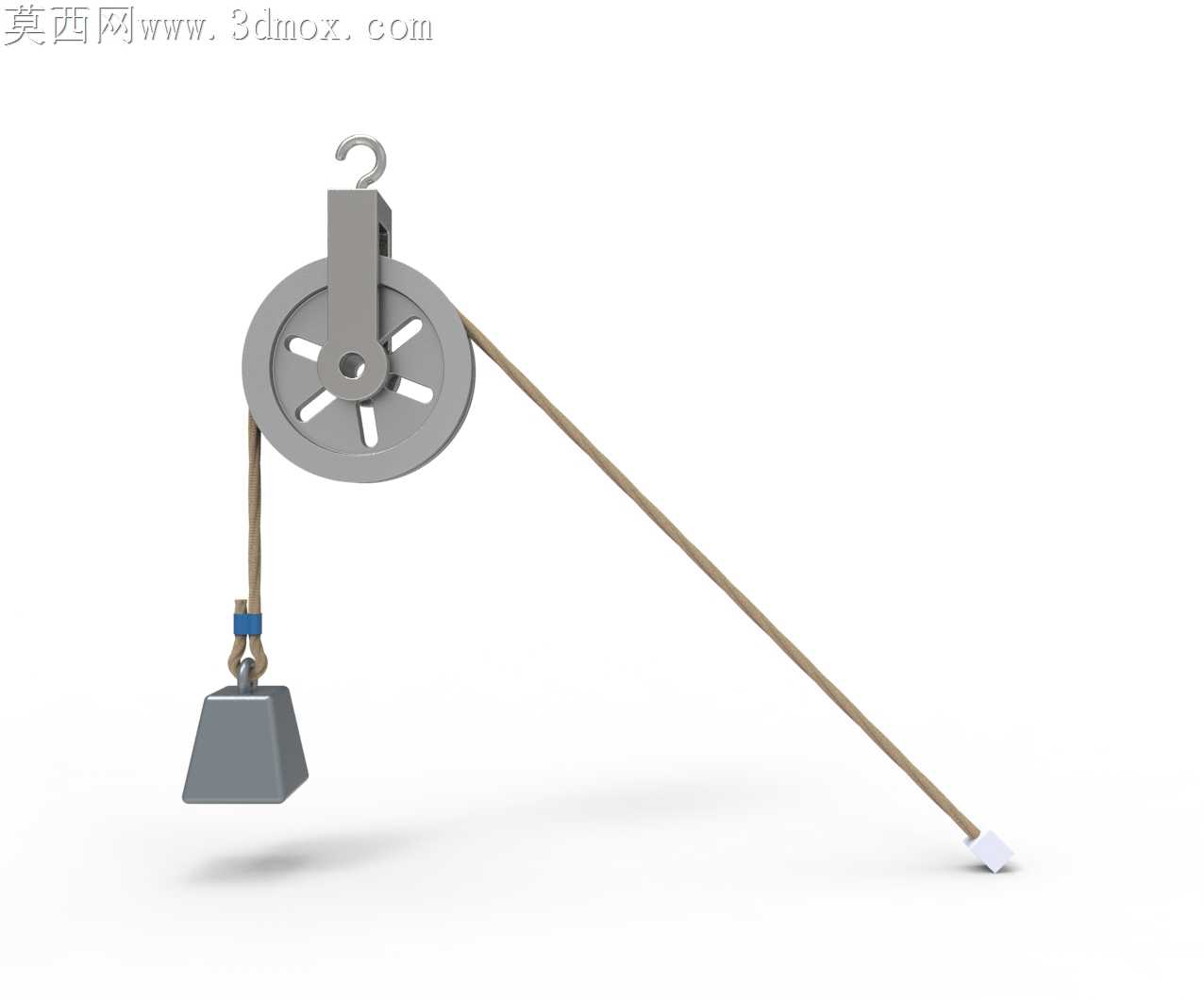

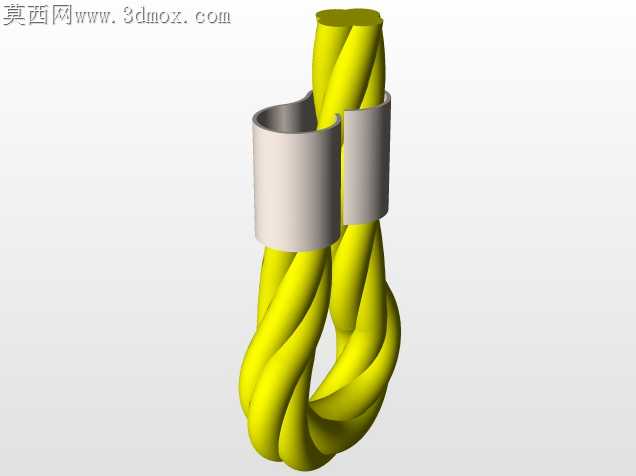

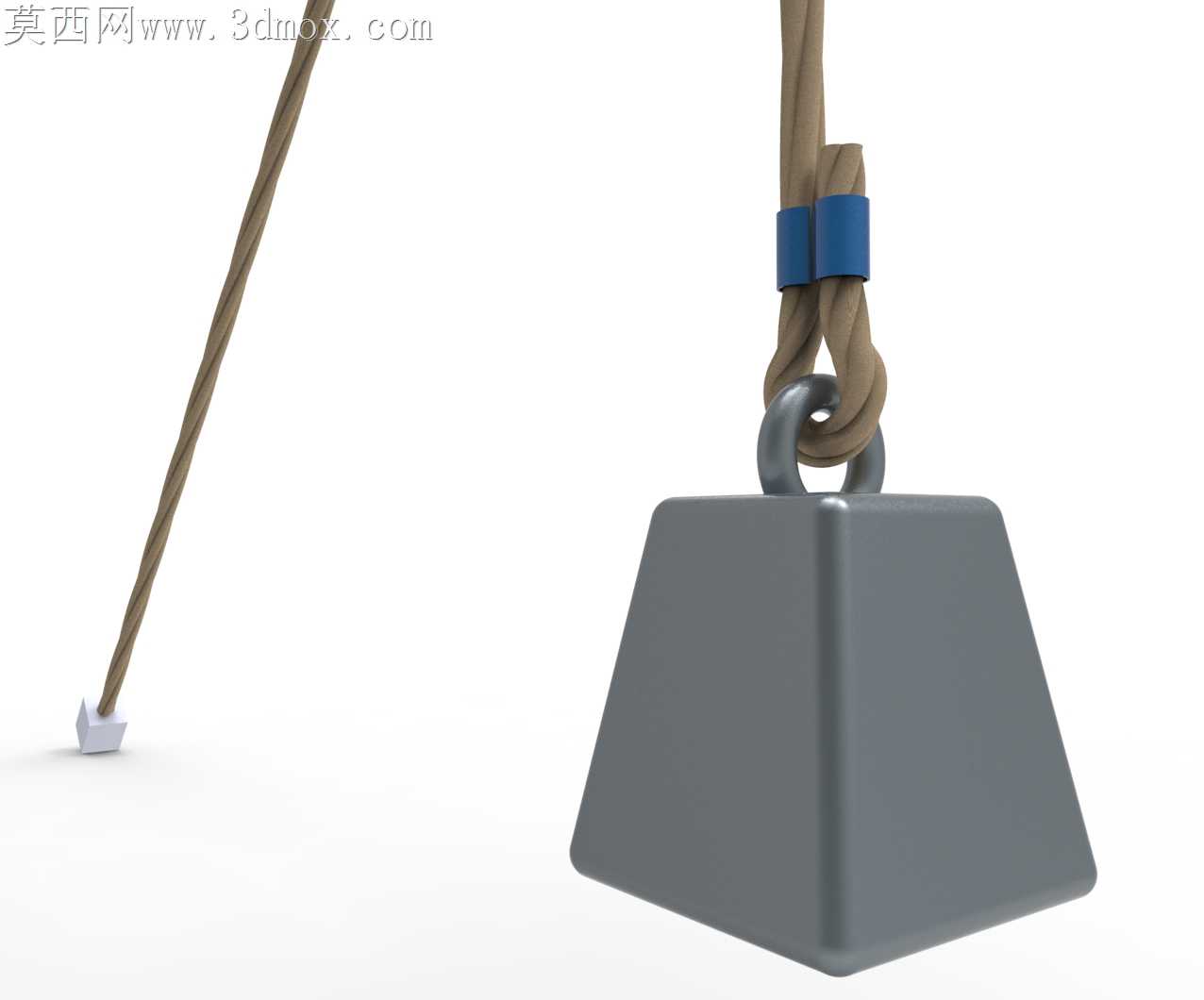

之前做的演示件支架是薄钢板折弯的，挂超过5kg的砝码就会轻微变形，这次把支架的折弯边加了加强筋，挂重之后支架的形变量控制在0.1mm以内，不会因为支架变形导致滑轮卡滞。砝码的挂环部分也做了圆角过渡，不会磨断绳体的纤维，反复拆装演示也不会出现绳体起毛的情况。做渲染的时候特意把金属件的切削纹理、绳体的编织纹理都做了细节还原，学生看演示的时候能直观分辨不同部件的材质区别，不用对着抽象的原理图脑补结构。

调转动阻尼的时候试了好几种配合间隙，间隙太大滑轮转起来晃荡，间隙太小转起来发涩，最后把轴和滑轮的配合公差调到H8/f7，用手轻轻拨一下能转三圈左右停下来，刚好能演示匀速转动的平衡状态，不会因为阻尼太大卡滞，也不会因为太顺滑转停不住影响演示效果。斜拉的绳端特意做了防滑的端头，演示的时候不会因为手滑导致绳体脱槽，反复调整拉绳角度也能保持稳定的配合状态。
