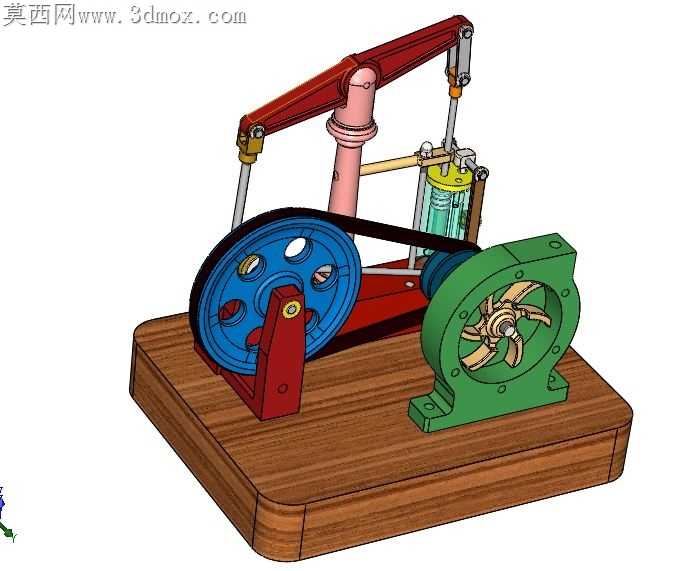

简易摆式蒸汽动力机构教学演示模型

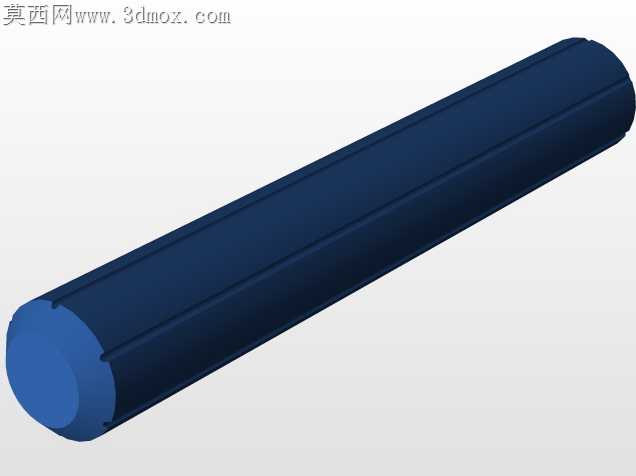

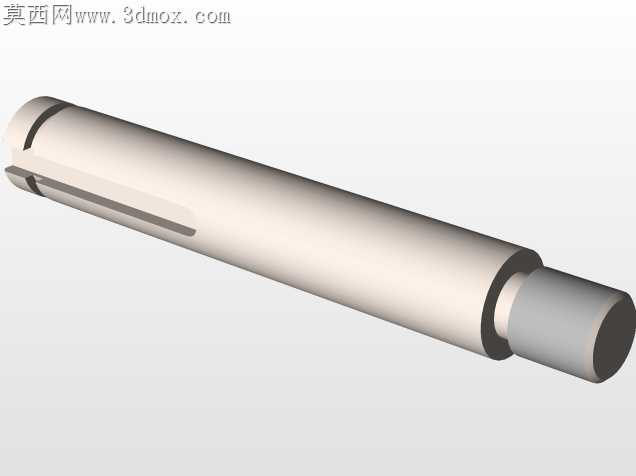

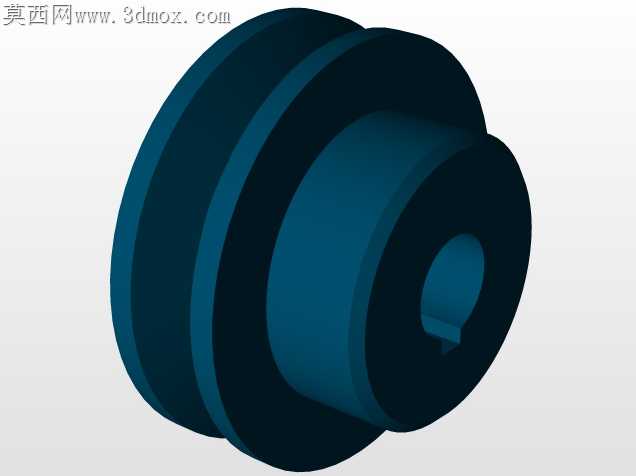

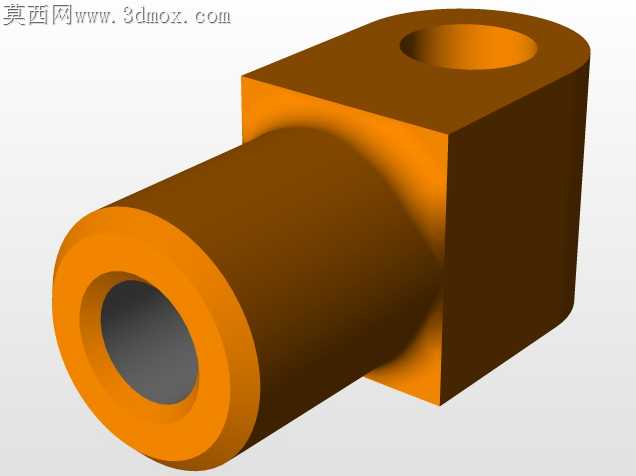

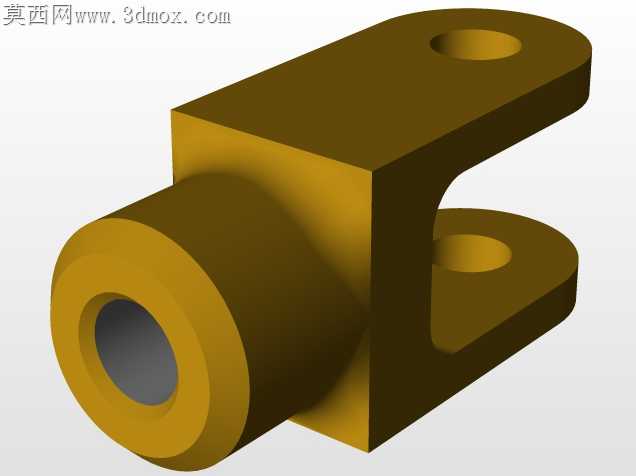

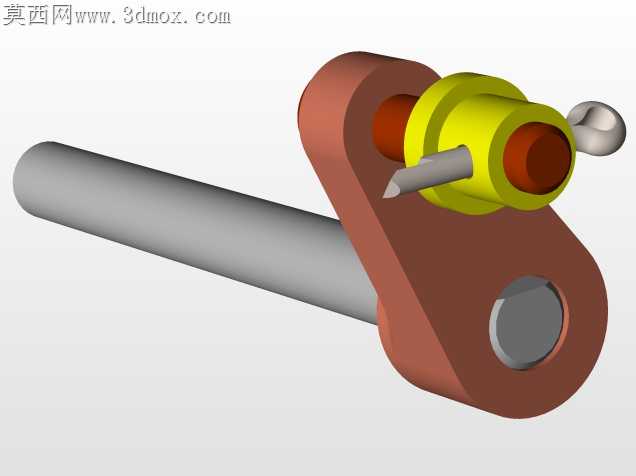

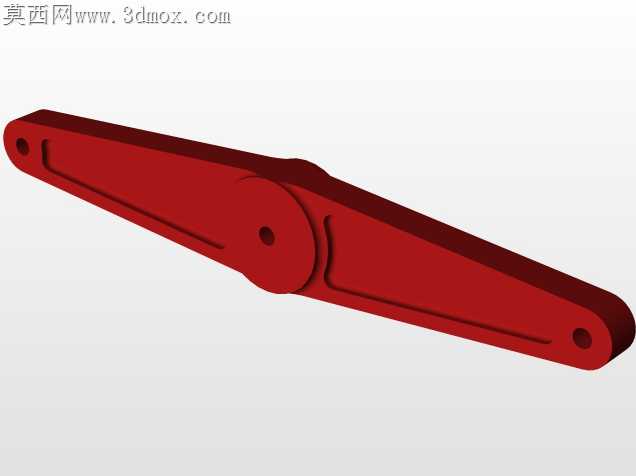

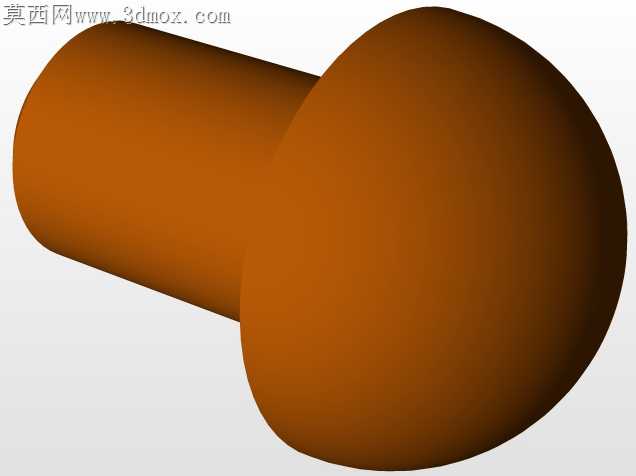

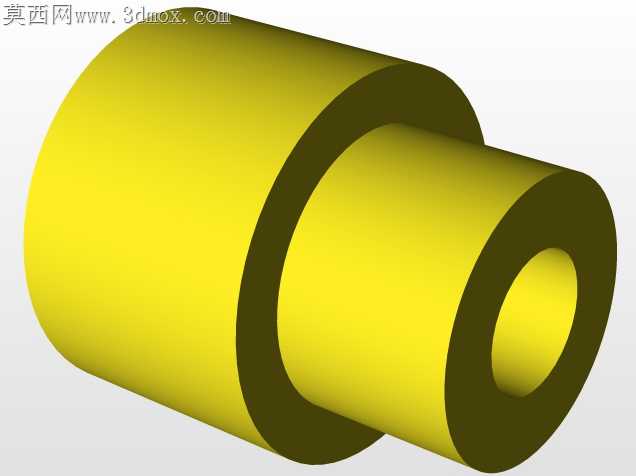

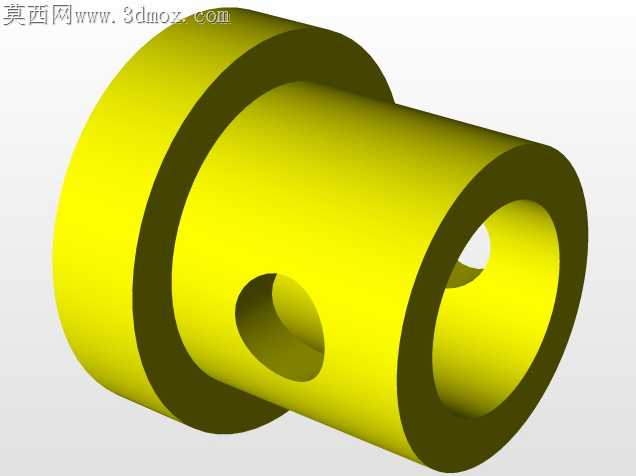

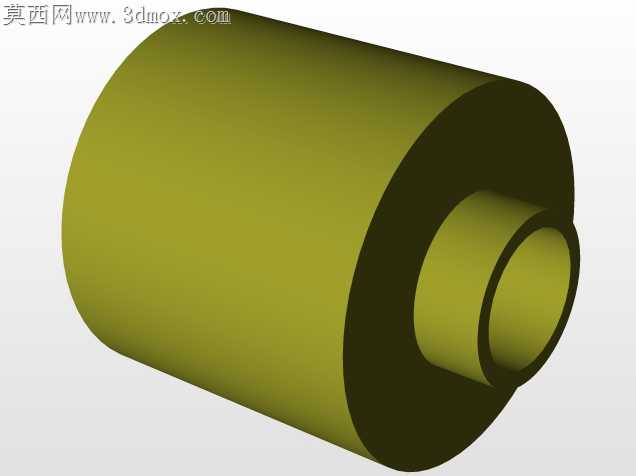

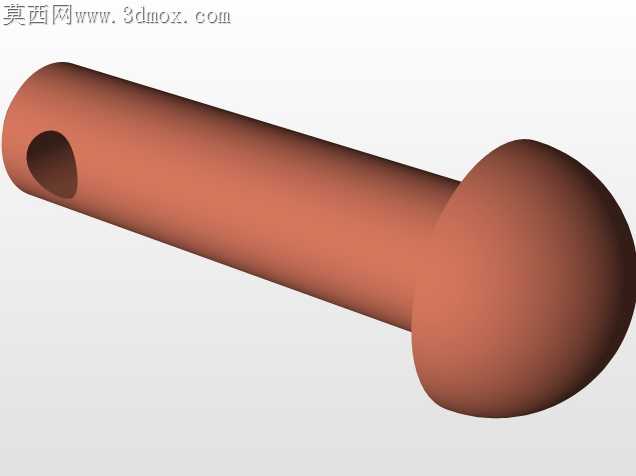

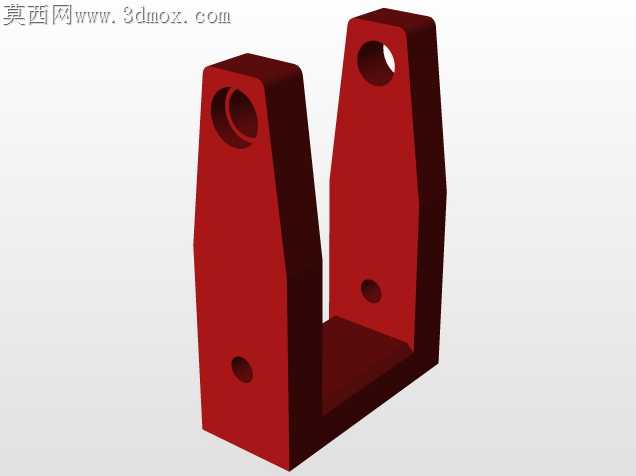

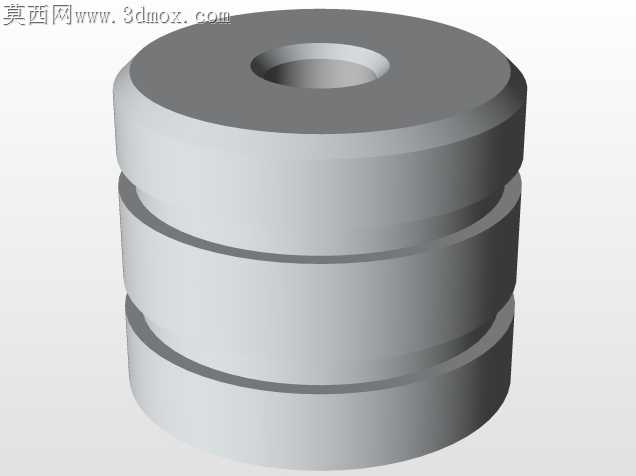

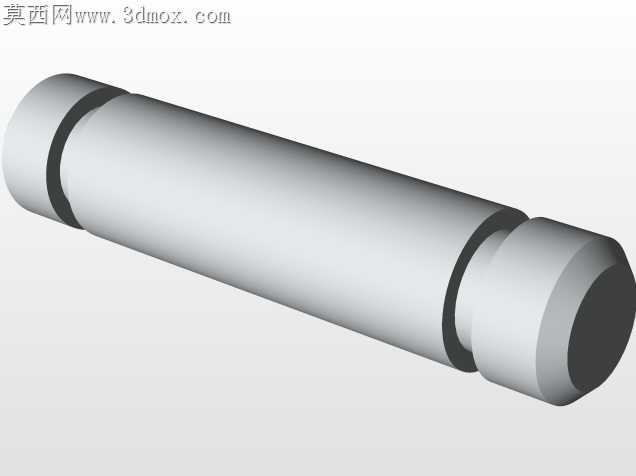

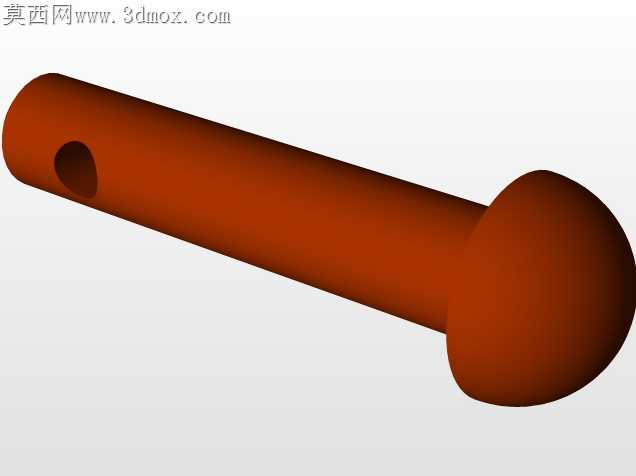

当初做这套模型的时候，最先踩的坑是皮带轮和传动皮带的配合公差，一开始按理论值留了0.2mm的间隙，3D打印出来的样件皮带挂上去直接打滑，后来反复调整轮槽的粗糙度和过盈量，磨了三次轮槽边缘的加工毛刺才让传动不丢转。做摆臂和活塞杆连接的铰点时，一开始没考虑铜套和钢轴的热胀系数差，常温下装配顺滑，模拟工况升温后直接卡滞，后来把铰点的配合间隙放宽到0.05mm，还在铰点位置预留了润滑脂的存储槽，才解决连续运转卡滞的问题。

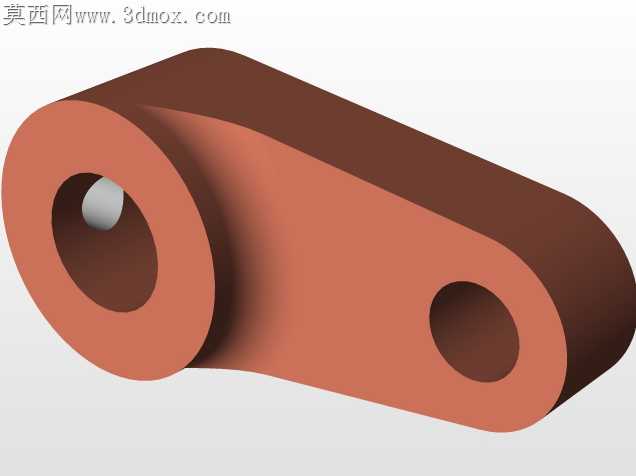

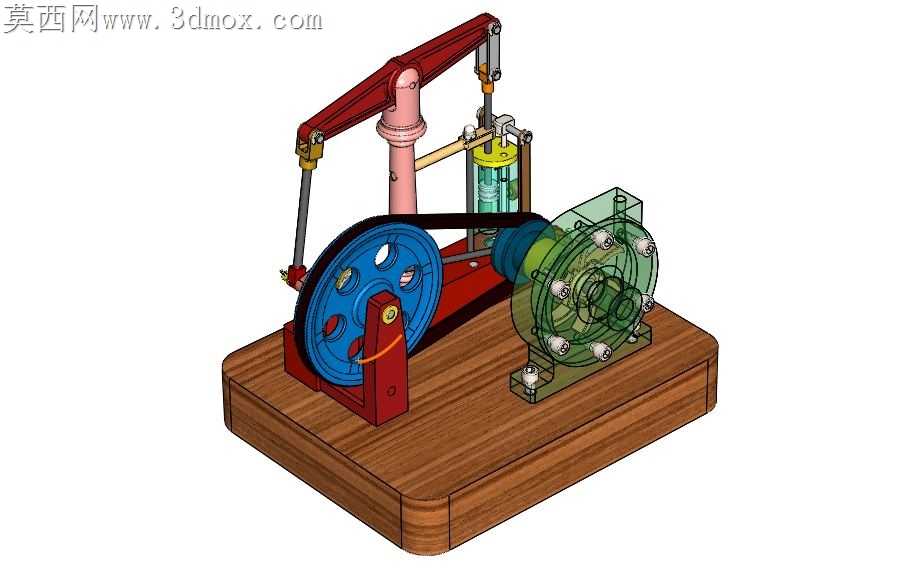

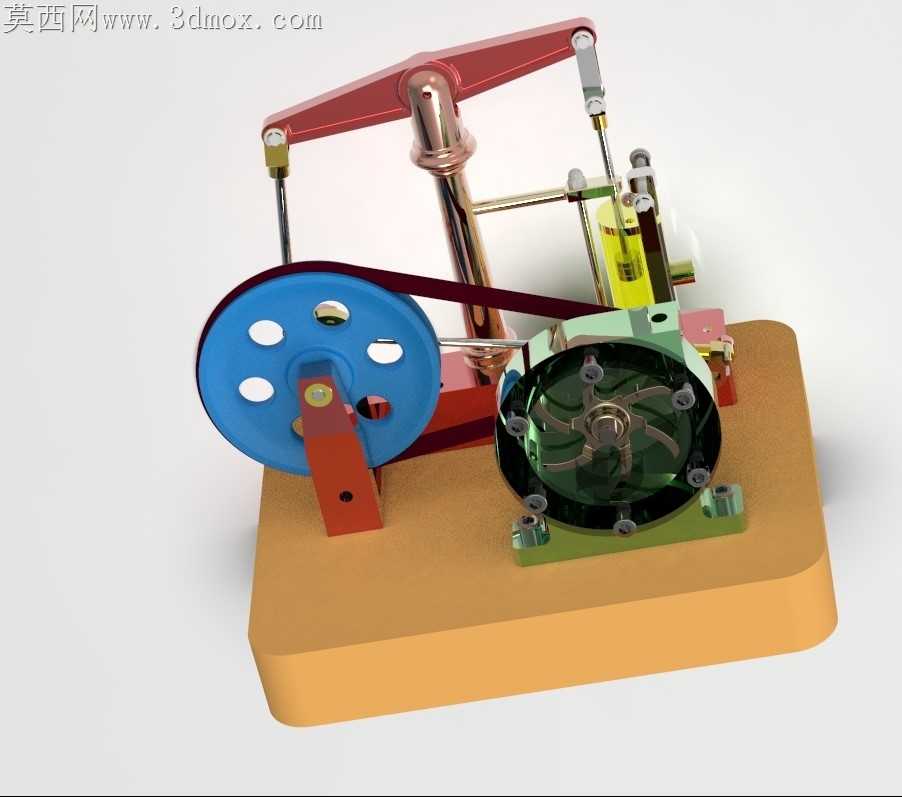

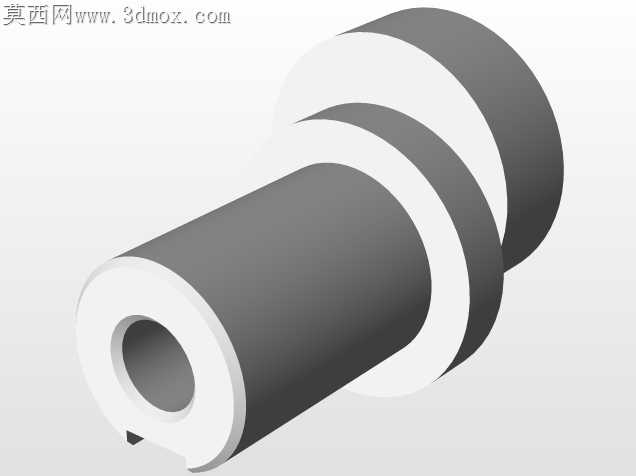

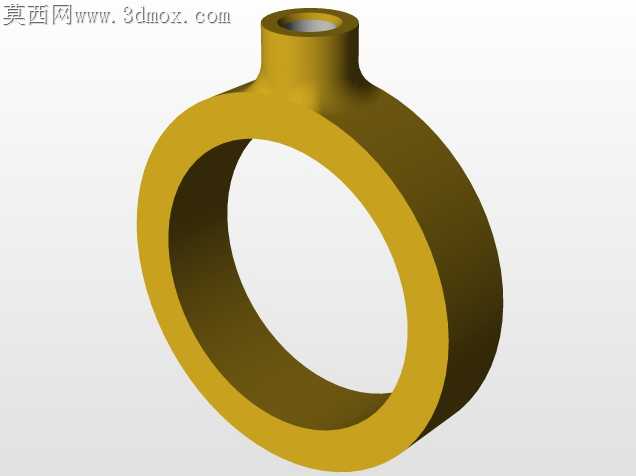

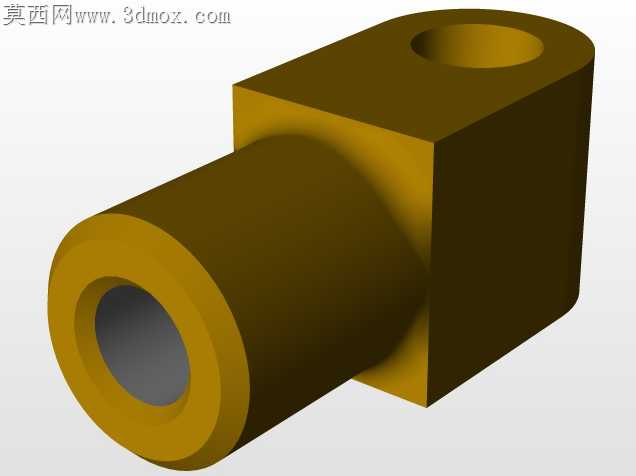

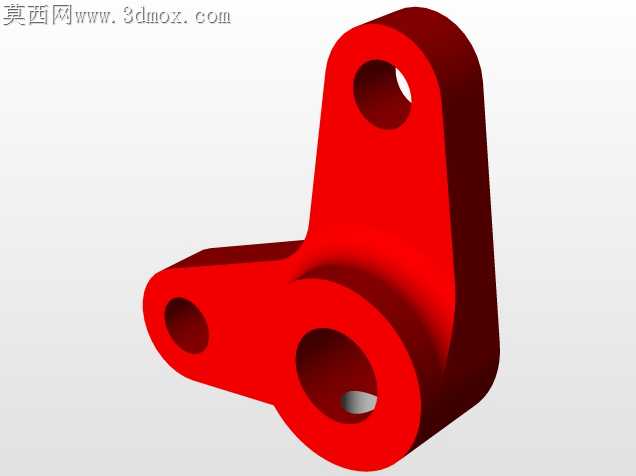

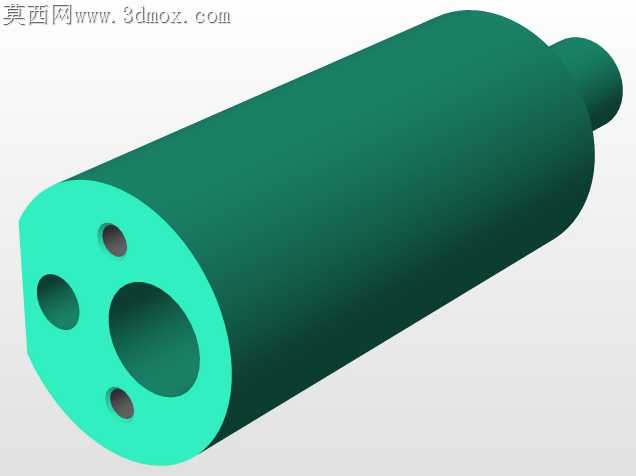

构思这套演示模型的时候，特意把原本封闭的气缸缸体做成了半透明可视结构，就是为了教学的时候能直接看到活塞往复运动的全过程，不用拆件就能观察配气机构的动作逻辑。一开始做转档的时候，摆臂的曲面在不同软件间互导出现了破面，反复修补了三次曲面连续性，才让摆臂的红色漆面渲染没有断层，不会出现光影错乱的问题。

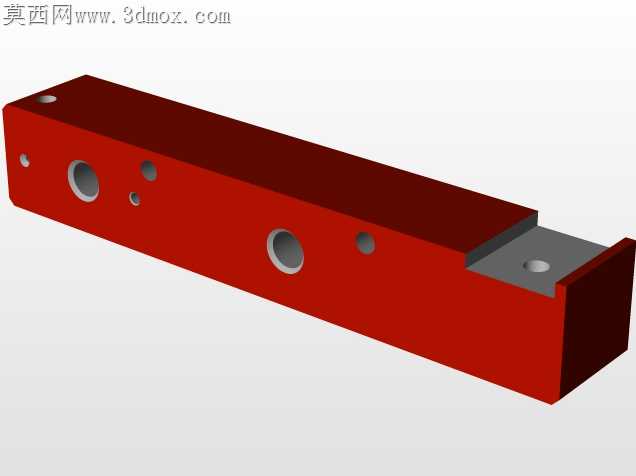

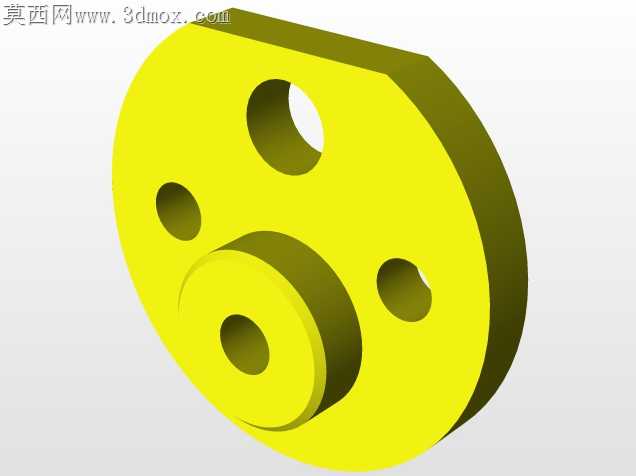

做底座的时候一开始选了全金属材质，整个模型重量快到两公斤，搬运演示特别不方便，后来把底座换成了轻质工程木材质，只在传动受力的安装位预埋金属螺纹嵌件，既保证了安装精度，又把整体重量降了一半还多，放在实训台面上不会打滑移位。配气阀的位置一开始设计在缸体侧面，组装后发现会挡住观察活塞运动的视线，后来把配气阀挪到了缸体上方，调整了连杆的传动角度，反复核对了曲柄的死点位置，确保飞轮转动到任何角度都能顺利启动，不会出现卡死在死点的情况。

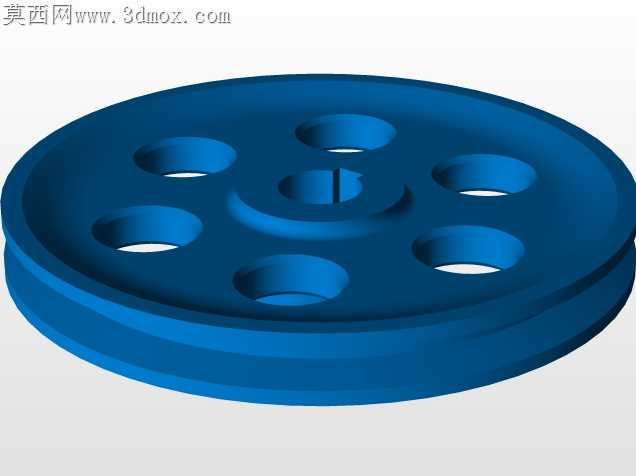

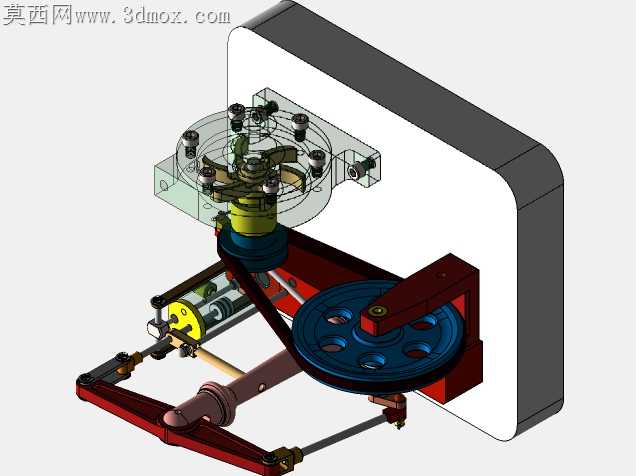

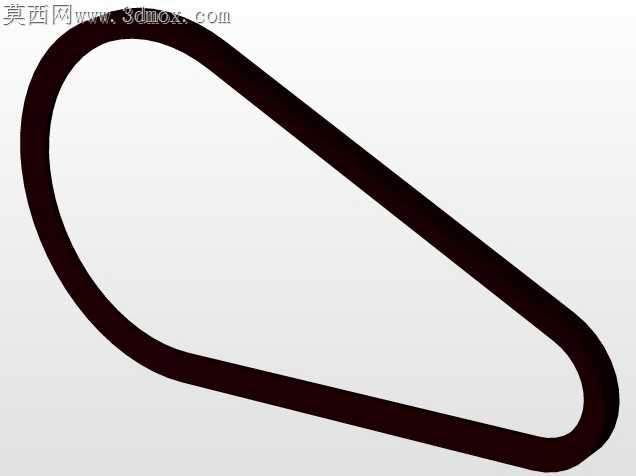

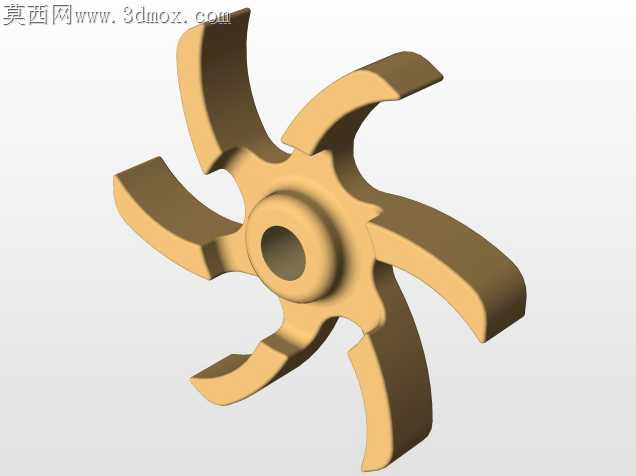

之前给实训课做演示样件的时候，有学生把飞轮的辐条孔做的太尖锐，运转的时候出现了应力集中导致的细微裂纹，这次建模的时候特意把所有辐条孔的边缘都做了R1.5的圆角过渡，还调整了飞轮的配重平衡，让高速转动的时候不会出现明显的振动。传动皮带一开始选了平皮带，传动效率不够，后来换成了三角带，匹配了对应的轮槽角度，就算长时间连续运转也不会出现皮带脱槽的问题。整个模型没有做多余的装饰件，所有外露的结构都是为了直观展示蒸汽机的工作原理，从锅炉加热产生蒸汽推动活塞，到曲柄连杆把直线运动转换成飞轮的旋转运动，再通过皮带把动力输出，整个动力传递路径完全外露，学生不用查复杂的装配图就能顺着零件捋清楚整个动力流的走向。
