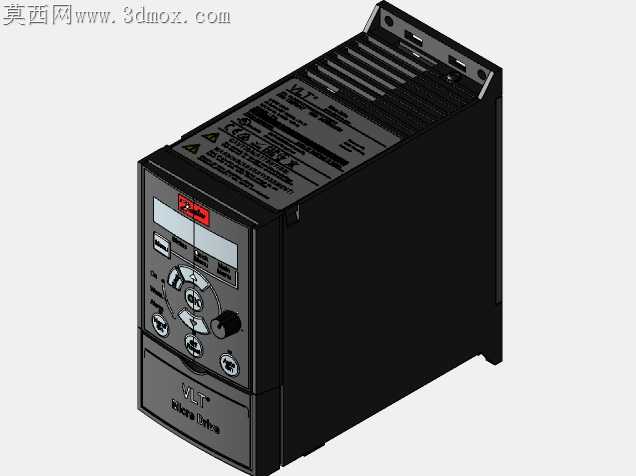

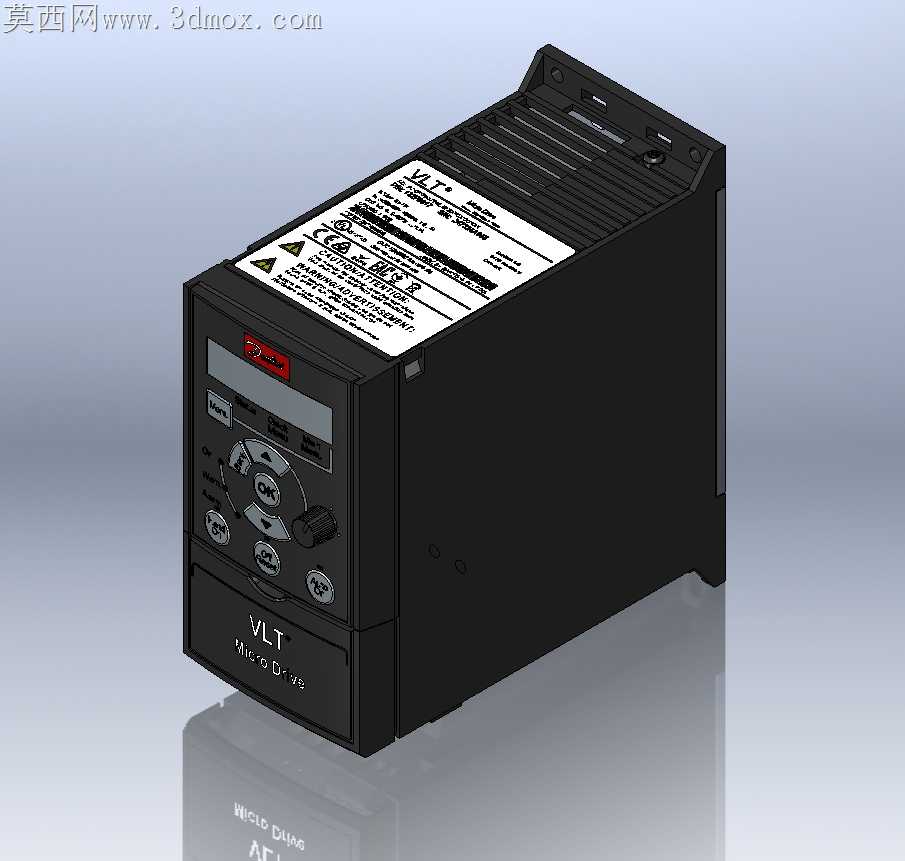

丹佛斯0.5HP小型变频控制器精细建模

刚拿到实物样件的时候最先注意到的是外壳注塑件边缘的细微合模线，之前做同类型电气件建模总忽略这类量产痕迹，导致渲染出来的效果像光溜溜的玩具，这次特意把0.02mm的合模凸起做在壳体侧边对应位置，连操作面板下方的铭牌压印纹理都对照实物调了凹凸深度，避免转档后纹理糊成一片。

做按键区域的时候踩过坑，一开始把功能旋钮的防滑齿做的太尖锐，拿去和装配同事核对公差的时候被指出来，实际量产件的齿顶是有R0.1的圆角的，不然注塑脱模的时候容易刮花表面，还会积灰，反复调整了三次齿形的倒角参数，才和实物的握持触感匹配，连按键下方的回弹间隙都留了0.3mm的实际装配余量，不是完全贴死的假结构。

壳体侧面的散热格栅一开始做的是等厚直槽，后来翻了产品的工况说明才想起，这类小功率变频器装在电控柜里的时候是靠自然对流散热，格栅的倾斜角度是有讲究的，既不能让灰尘直落进内部电路板，还要保证空气能顺着槽道流过内部散热片，特意把每一条格栅的导风斜角调到12度，连格栅边缘的脱模斜度都做了1.5度，完全符合注塑件的生产要求，不会出现结构倒扣没法开模的问题。

转通用格式的时候出过问题，一开始把操作面板的透明显示窗做了实体玻璃材质，导成STEP格式的时候曲面出现了破面，反复检查才发现是显示窗和壳体配合的止口位置做了0.05mm的干涉配合，转档的时候曲面计算出错，把干涉量调整到合理的过渡配合间隙后，再导出Parasolid格式就没有破面了，连接线端子区域的压线螺丝纹理都保留了细节，不会因为转档丢失小特征。

铭牌上的警示标识一开始是直接贴的贴图，后来考虑到做结构验证的时候需要标识位置和实际安装位对齐，特意把每个警示标的轮廓做了浅0.1mm的凹印，就算换不同渲染材质也不会出现标识错位的问题，底部的安装脚定位孔尺寸完全对照实物的安装尺寸来做，拿到模型直接就能放进电控柜的装配体里配安装孔，不用再反复核对安装距。

之前做同类模型总把内部结构省掉，这次特意保留了散热片的基本轮廓，虽然不是完全复刻电路板细节，但重量配分是按照实际器件的重心位置调的，做装配动画的时候不会出现重心偏移的违和感，连壳体表面的细磨砂质感都在渲染参数里对应了ABS塑料的粗糙度，不会出现塑料件做出金属反光的错误。
