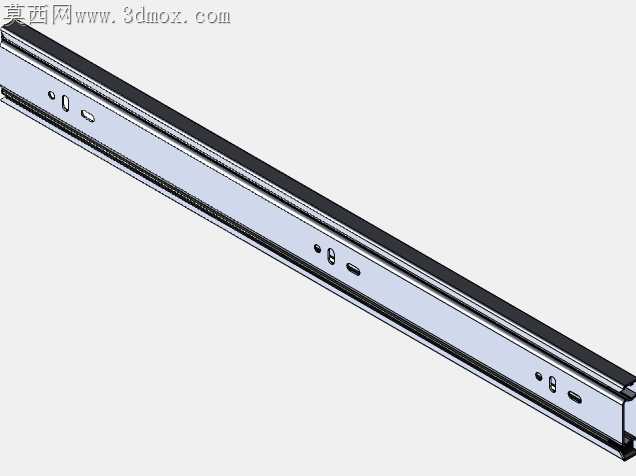

450毫米三节式侧装伸缩滑轨结构

上次给客户做抽屉导轨适配的时候，就因为导轨珠槽的毛刺没处理好，装配后滑动卡滞返工了三次，这次做这款450毫米长度的导轨，特意从冷拉型材的切削余量开始抠细节。拿到型材毛坯的时候先测了轨身的直线度，每米挠度控制在0.1毫米以内才敢进CNC加工珠道，之前试过用普通冷轧板冲压的珠道，钢珠滚动到接缝处总会有细碎的顿挫感，这次直接在型材上一体铣出珠道，省掉了冲压镶件的装配公差，转STEP格式的时候特意检查了珠道的曲面连续性，之前跨软件转档总出现曲面破面，钢珠装配的时候会出现干涉报错，这次把珠道的相切公差调到0.001毫米，转档后没出现碎面问题。

做装配间隙匹配的时候，特意留了0.02毫米的钢珠游动间隙，之前做过一款同长度的导轨，间隙留小了低温环境下型材微涨就拉不动，留大了抽拉的时候会有晃量，这次反复测了不同温度下的型材形变系数，把内外轨的配合间隙卡到刚好，抽拉的时候既顺滑又没有侧向旷量。轨身上的安装孔位特意做了沉头倒角，之前没做倒角的时候，自攻螺丝锁附后会有螺帽凸起，和安装面贴不平导致导轨装歪，这次每个沉头孔的深度都卡到螺丝锁附后和轨面齐平，不会出现凸起刮蹭内轨的问题。

轨端的限位挡块做了两次结构调整，最早用的是冲压折弯的挡片，抽拉到极限位置的时候撞击声很大，而且反复撞击后挡片容易变形脱开，这次改成了内嵌式的尼龙限位块，嵌在外轨的端部槽位里，抽拉到极限位置的时候内轨的凸台撞到尼龙块，既没有金属撞击的异响，也不会因为反复冲击出现结构变形。做表面处理的时候特意选了蓝白锌的镀层，之前试过黑锌镀层，在潮湿环境下放了半个月就出现了点状锈迹，蓝白锌的盐雾测试时间能到48小时，日常家居或者设备柜体用都不容易生锈。

之前给实训班的学生讲导轨结构的时候，很多人以为导轨就是几块铁片拼起来就行，真到自己做的时候，不是珠道位置偏了钢珠装不进去，就是内外轨的配合间隙不对，要么卡要么晃，这次做的这款模型特意把每个配合面的公差都标得很细，转通用格式的时候也检查了所有装配面的贴合度，不管是拿去做结构参考还是直接改款量产，都不用再反复修正面的破面问题。轨身的加强筋位置也做了优化，最早的设计是平轨身，承重到30公斤的时候轨身中间会有轻微下弯，这次在内轨的背面加了两道凸起的加强筋，同样的型材厚度下，承重能力提了近四成，也没增加多少材料成本。
