数控设备升级款线性滑动导轨结构

这款升级后的直线导轨结构，主要面向小型数控加工设备的传动导向场景使用，在桌面级数控雕铣、小型零件精加工作业中，承担运动部件的高精度直线导向承载作用，能够有效降低滑台运动过程中的摩擦阻力，保障进给动作的平稳性与定位精度，适配日常加工中频繁往复进给的工况需求。

在功能特性上，本次升级选用了适配高负载工况的线性轨道与对应滑块组件，滑块结构经过针对性优化调整，可直接适配500W功率等级的主轴电机安装使用，能够承载主轴加工过程中产生的径向与轴向切削力，避免导轨受力变形影响加工精度。导轨的滚动摩擦结构设计，可让滑台在低速进给时无爬行现象，高速往复运动时保持顺畅无卡顿，同时具备不错的耐磨性能，长期使用下的精度保持性较好，能够满足小型数控设备日常加工金属、非金属零件的精度要求。

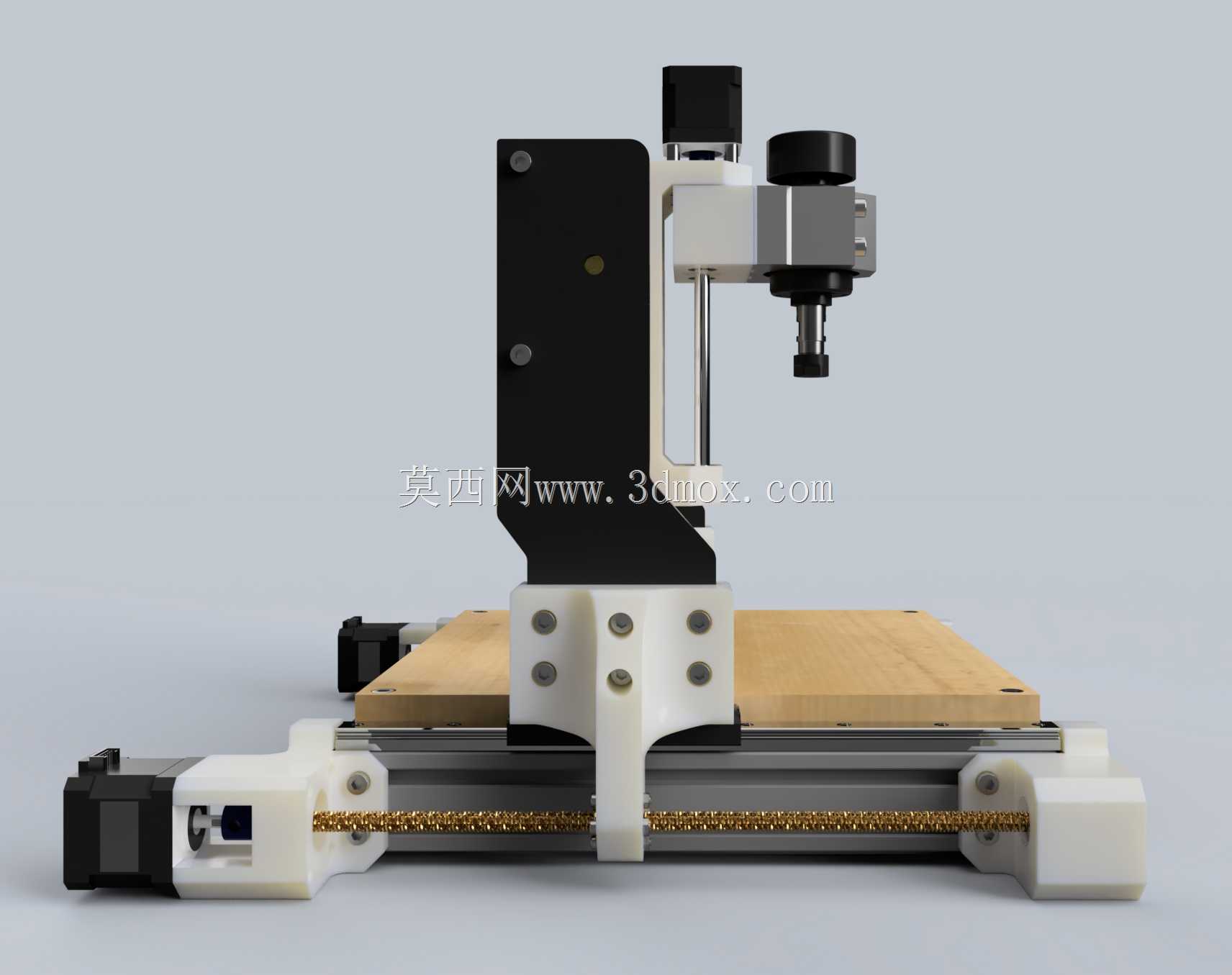

设计思路上，整体结构优先考虑了DIY改装与自制数控设备的适配性，除金属材质的导轨、滑块核心受力部件外，其余安装固定、连接限位的白色结构件，均预留了3D打印制作的适配空间，用户可根据自身设备的实际安装空间，灵活调整固定结构的尺寸，无需额外开模制作定制连接件，大幅降低了小型数控设备升级改装的成本与门槛。设计过程中充分考虑了安装兼容性，导轨的安装孔位遵循通用线性导轨的尺寸规范，可直接替换原有老旧导轨，无需对设备床身进行二次打孔加工，滑块的安装接口也匹配常见的主轴固定座尺寸，升级过程中无需额外制作转接件，即可完成主轴与滑台的固定装配。

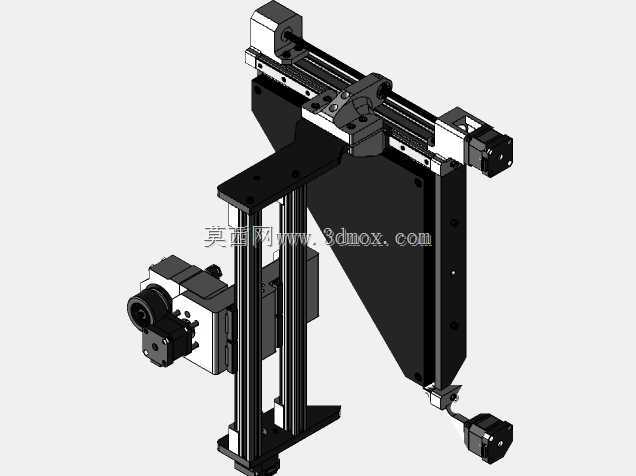

在安装边界与尺寸适配方面，该导轨结构适配行程范围内的小型数控设备X轴、Y轴的导向传动需求，预留的Z轴升级接口可后续拓展垂直方向的导向组件，完成三轴数控结构的完整搭建。安装时需保证导轨安装基面的平面度误差在合理范围内，两根平行导轨的平行度需调整至符合装配要求，避免滑块运行过程中出现卡滞、磨损加剧的问题；滑块与滑台连接时需保证贴合面平整，锁紧固定螺丝时需按照对角顺序逐步施力，避免受力不均导致滑块变形影响运行顺畅度。整体结构在保证导向精度与承载能力的前提下，尽可能压缩了安装占用空间，不会过多增加设备整体重量与外形尺寸，非常适合桌面级小型数控设备的升级改装使用，能够有效提升原有设备的运行稳定性与加工精度，拓展设备的加工适用范围。
