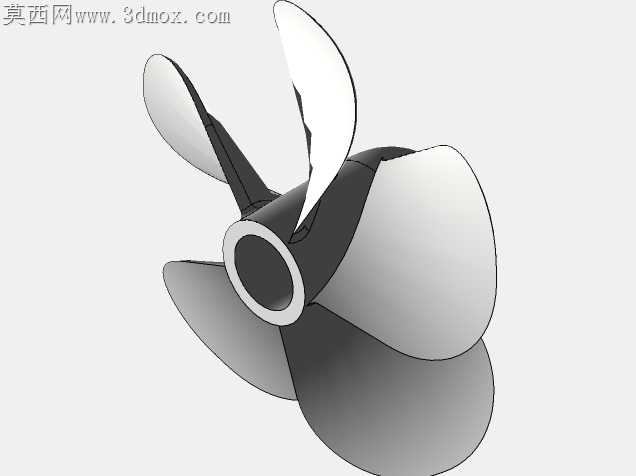

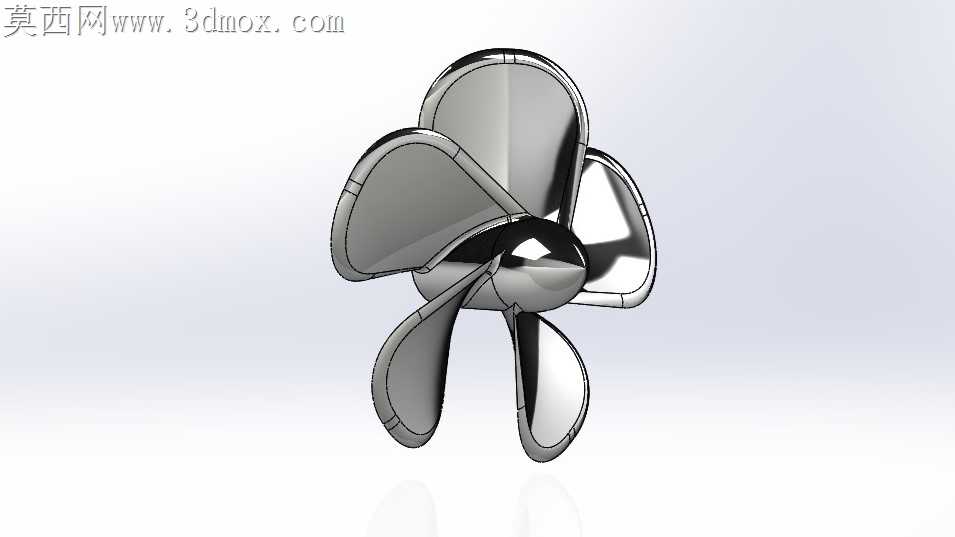

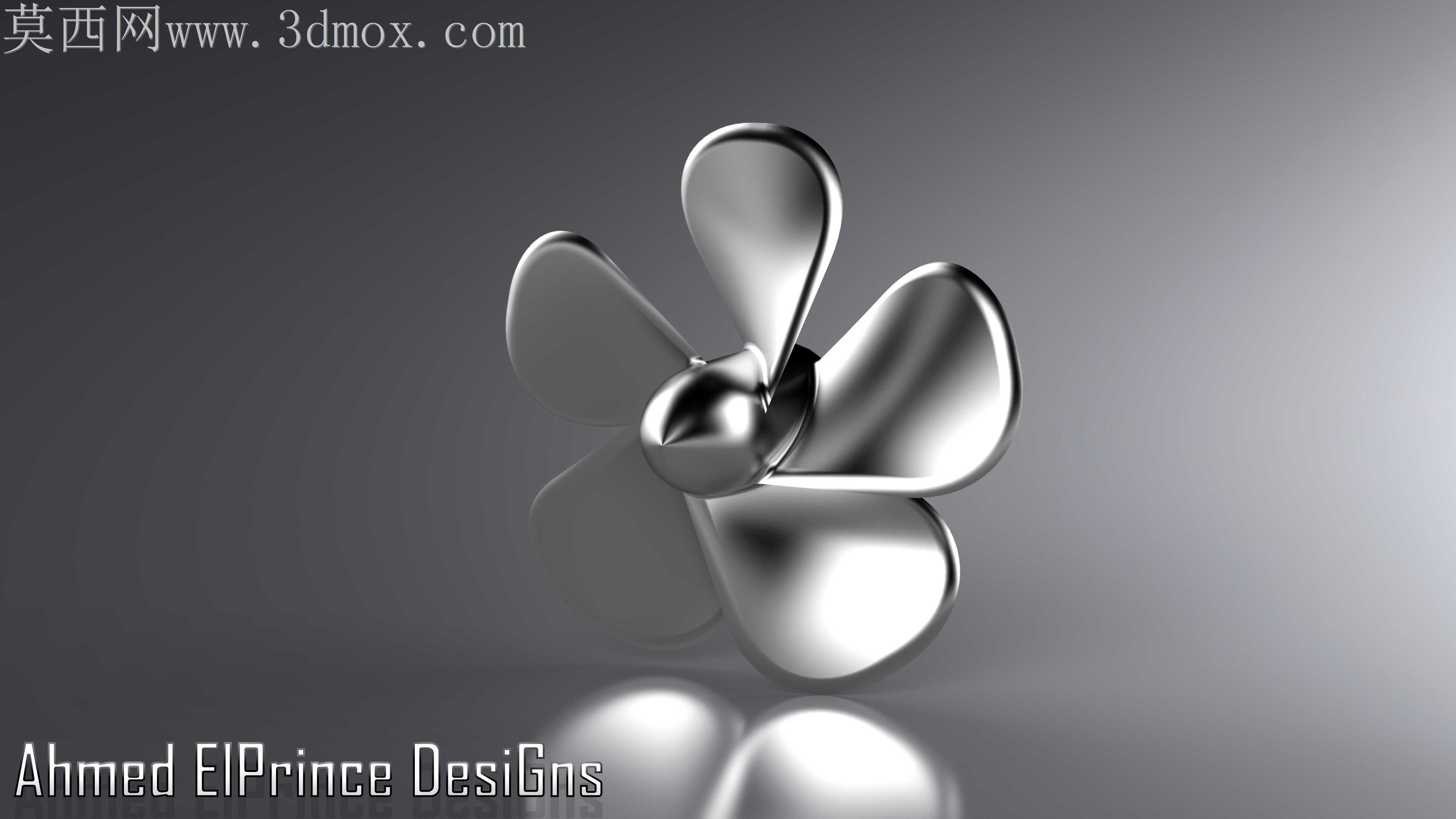

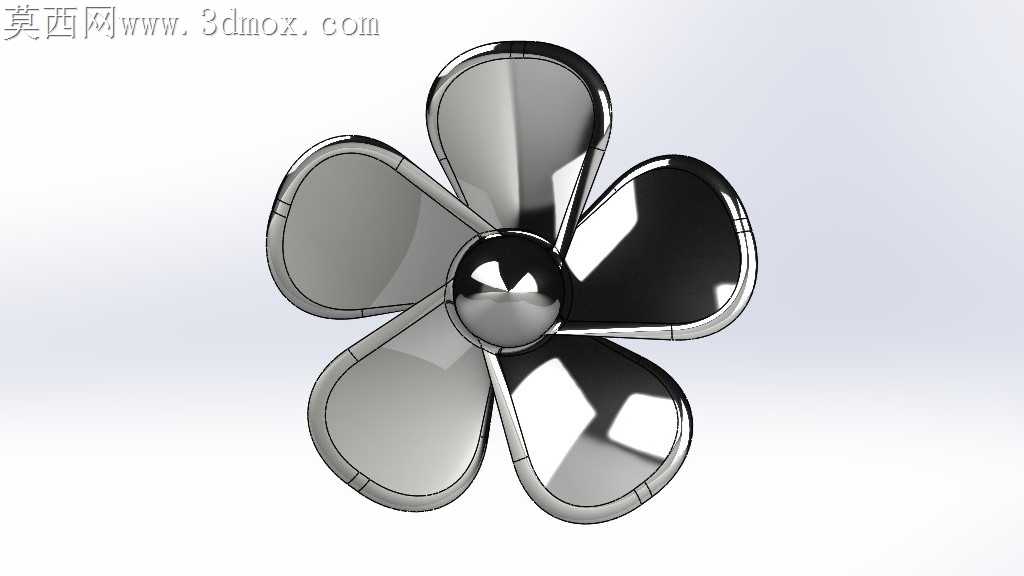

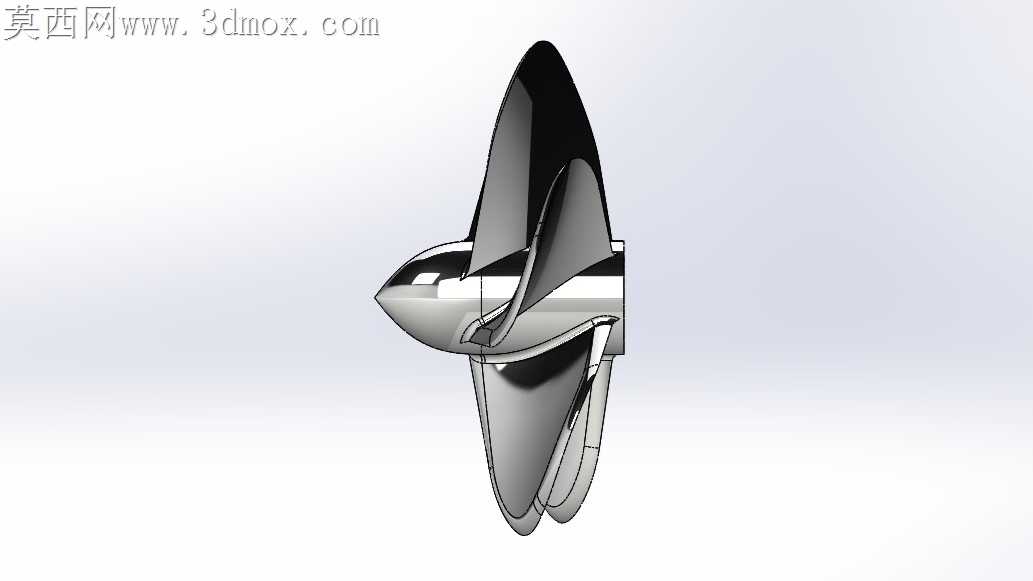

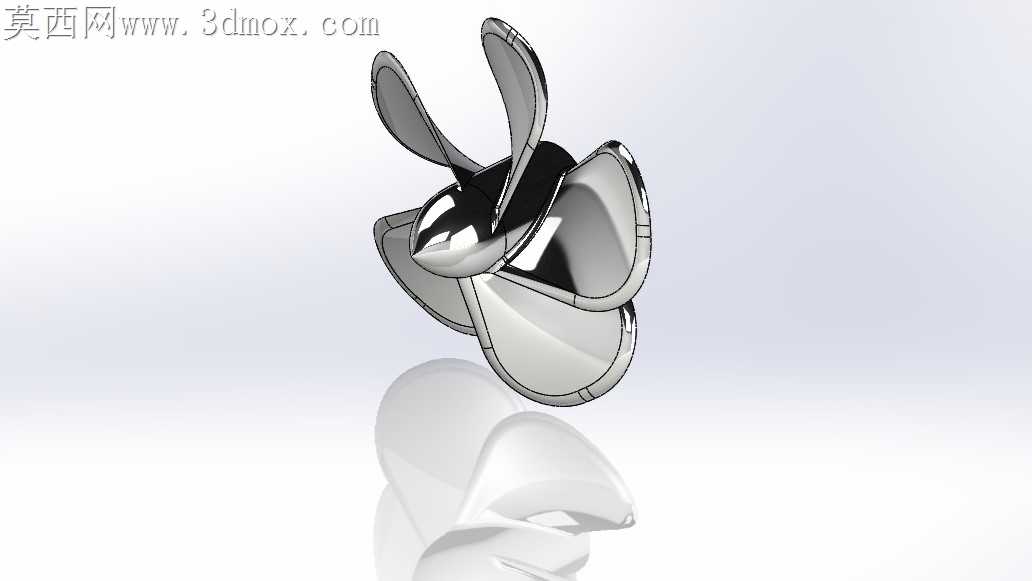

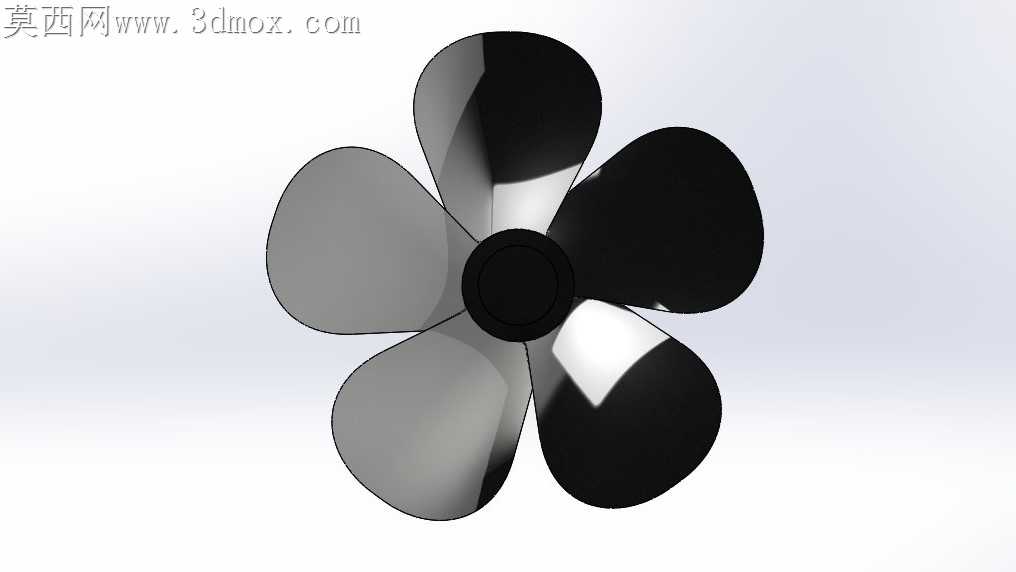

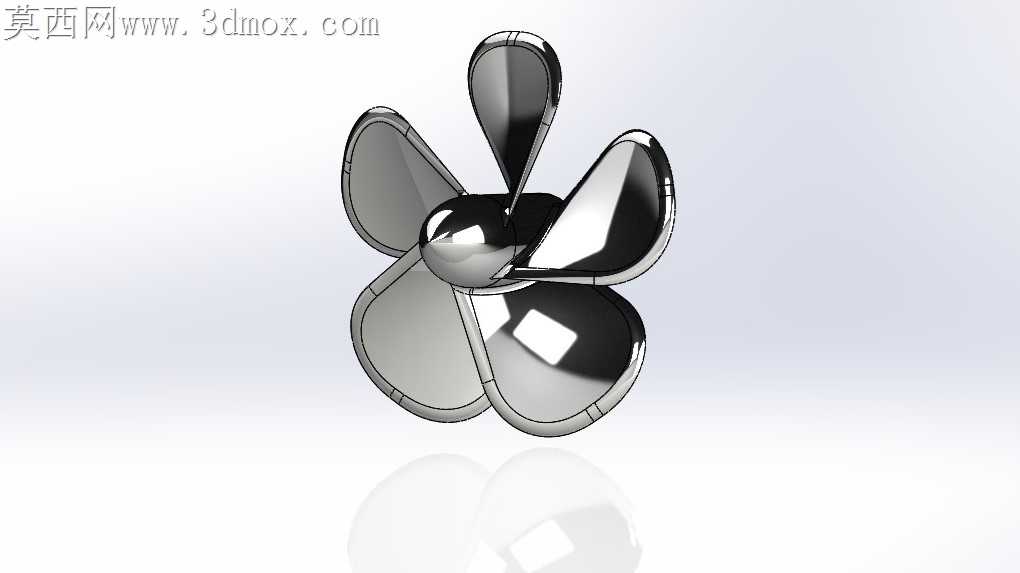

水下航行器用五叶曲面螺旋桨结构设计

刚拿到水下潜航器推进端的需求时，最先卡壳的是桨叶边缘的切削毛刺问题——最初按等螺距做的曲面，走五轴铣削时叶梢0.2mm的圆角处总出现振纹，反复调了三次刀路倾角才把接刀痕压到目视不可见的程度。桨毂和叶根的过渡区我特意做了渐变加厚，之前做同类型小尺寸推进件时，这里因为壁厚差太大，注塑成型后容易出现缩痕，金属件切削时也容易因为应力集中留下微裂纹，这次把过渡圆角从R2调到R3.5，既不影响水流过的流态，也能适配不同材质的加工余量要求。

做曲面的时候没直接用通用螺旋线扫掠，考虑到水下低速推进的工况，叶梢的螺距比叶根收了8%，避免高转速下叶梢出现空泡剥蚀，之前帮朋友改遥控潜器的桨时就吃过亏，等螺距桨在水深1.5米左右推到满速，整个桨的振动会直接传到舱体，连摄像头的画面都抖得发虚。跨软件转档的时候特意检查了曲面的缝合公差，之前把模型导进渲染软件时，叶根和桨毂的衔接处曾出现过0.01mm的缝隙，打光的时候会露出难看的黑边，这次把所有曲面的缝合公差统一设到0.001mm，不管是做渲染还是后续出工程图，都不会出现破面问题。

装配逻辑上我给桨毂中心留了标准的D型轴孔，配合2mm的紧定螺钉位，不用额外做轴套就能直接适配市面上常见的3mm输出轴水下电机，之前做的一款桨没考虑轴孔的防呆设计，玩家装配时容易把桨装反，不仅推力损失近三成，还会因为反向水流把密封胶圈冲开导致舱内进水。桨叶的表面粗糙度我在模型里标注了Ra1.6的要求，不用做镜面抛光，太光滑的表面在水下反而容易附着微生物，长期使用会改变桨叶的曲面线型，这个粗糙度既能降低水流摩擦阻力，也能减少水生生物的附着概率。

测试推力数据的时候，把五叶的布局角度做了不等分微调，相邻叶片的夹角差控制在0.3度以内，既不会因为完全等距分布引发共振，也不会因为角度差太大导致推力不均，在3000转的额定转速下，整机的振动值比等距桨低了12%，推力效率还能提升7%左右。考虑到不同玩家的改装需求，桨叶的壁厚做了1.2mm的均匀设计，不管是用PLA3D打印做验证件，还是用不锈钢铸造做量产件，都能满足强度要求，不会出现打印时翘边、铸造时浇不足的问题。
