平板运输卡车拖挂结构三维建模作品

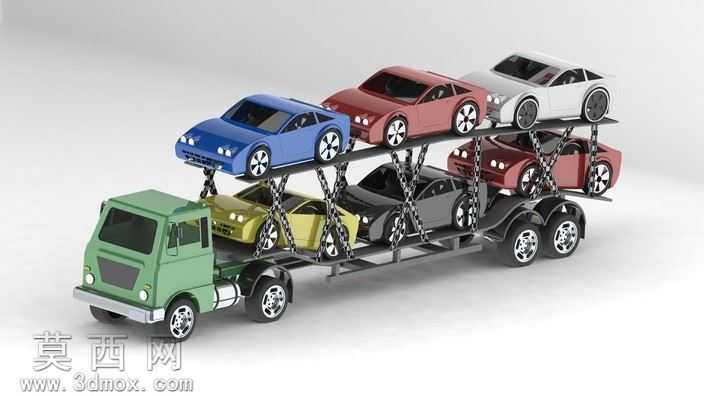

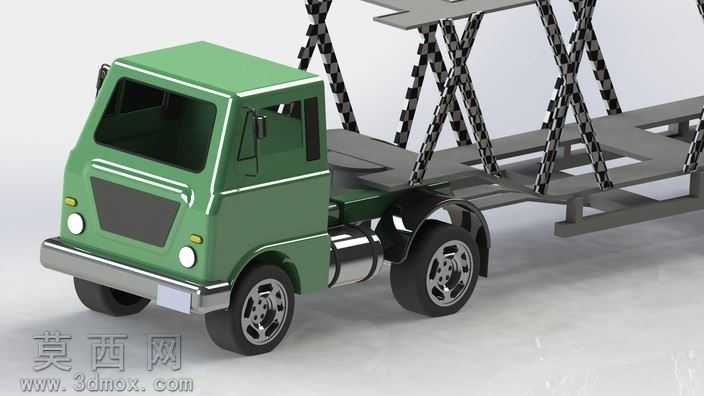

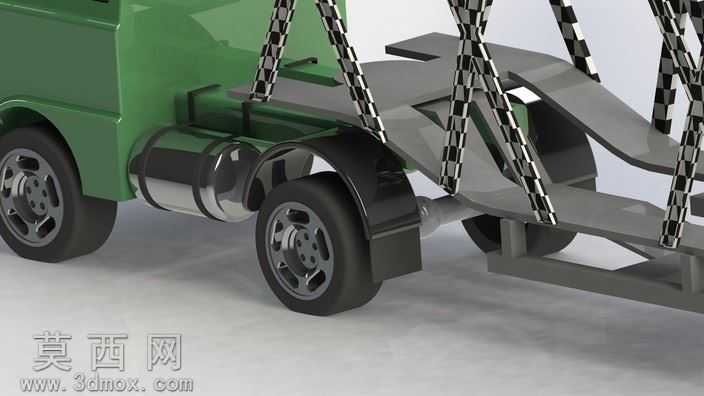

本作品为平板运输类卡车的拖挂承载区段三维建模成果，建模过程以实体特征搭建为核心逻辑，从底盘主纵梁的基础轮廓绘制入手，通过拉伸、切除等基础特征构建出双层平行的承载平板结构，精准还原了平板边缘的弯折加强结构，保证车架部分的结构合理性与真实载重车辆的力学设计逻辑。针对车架与驾驶室衔接的部位，建模时还原了弧形过渡的轮拱护板结构，通过曲面放样命令完成护板的曲面顺滑过渡，匹配前轮与后轮的安装空间预留，轮拱内侧的挡泥结构也通过薄壁特征完成制作，还原真实车辆的挡泥防护设计。车轮部分采用分模块建模思路，分别完成橡胶轮胎、金属轮毂、轮毂紧固螺栓组的独立建模，轮胎表面的防滑纹理通过圆周阵列的切除特征实现，轮毂的辐条造型通过草图绘制后旋转切除完成，螺栓组按照真实轮毂的固定点位做圆周阵列排布，还原车轮的装配细节。车架上方的捆绑固定支架采用格构式设计，通过黑白格纹理的材质渲染区分支架的防滑绑带定位结构，支架与车架的连接部位做了加厚的安装座设计，还原真实车辆固定货物的绑带挂载点结构。油箱部分采用圆柱实体搭配两端的旋压封盖结构，表面赋予高反光的金属镀铬材质，还原重型卡车燃油箱的金属质感，油箱与车架的连接抱箍也通过薄壁拉伸特征完成，精准还原抱箍环绕固定油箱的装配关系。渲染阶段采用哑光军绿色材质赋予驾驶室区段，车架平板采用哑光深灰金属材质模拟高强度钢材的质感，车轮轮胎赋予哑光黑色橡胶材质，轮毂赋予亮面银色金属材质，地面采用浅灰色哑光地面材质，通过三点布光的渲染设置，突出各部件的材质差异与结构轮廓，清晰展现拖挂区段的各部分装配关系与结构细节。建模过程中所有部件的装配约束完全匹配真实车辆的装配逻辑，可在装配环境中实现结构的运动模拟，直观展现拖挂车架与车轮、油箱、固定支架的位置关系，完整呈现平板运输卡车拖挂部分的结构设计特点。
