带高倍瞄准镜的战术气枪外观结构设计

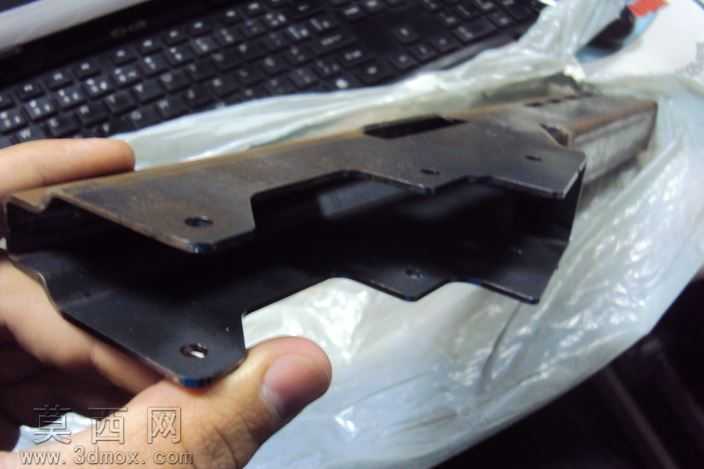

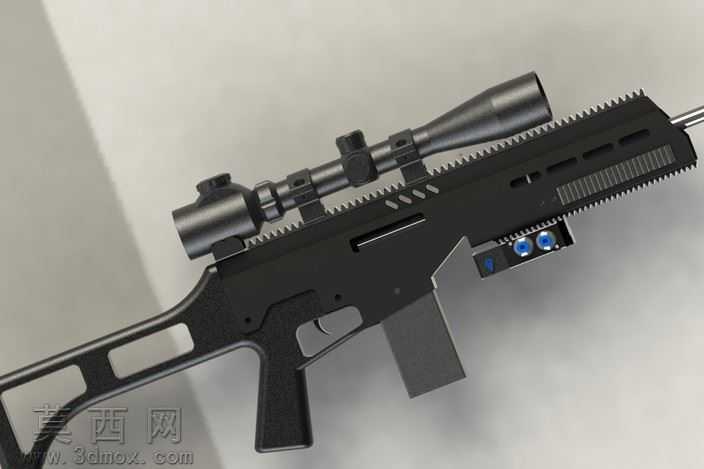

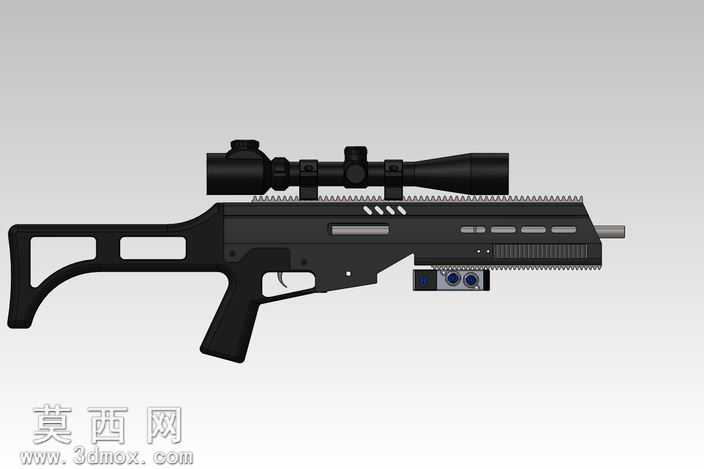

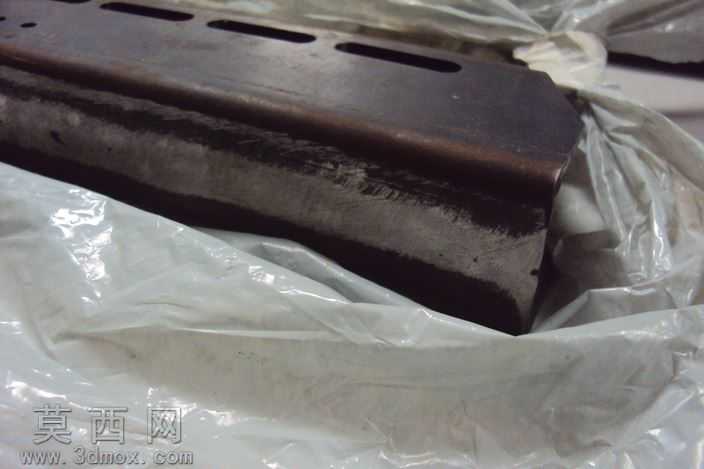

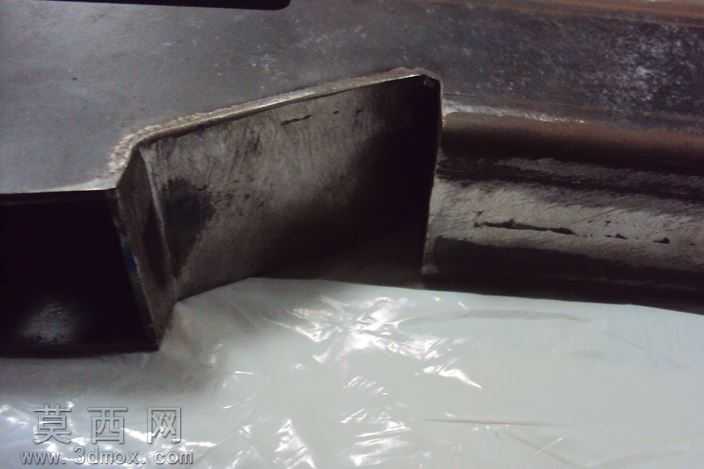

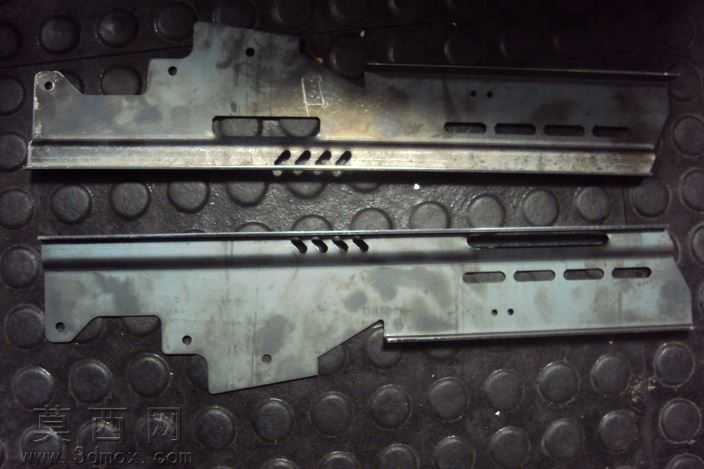

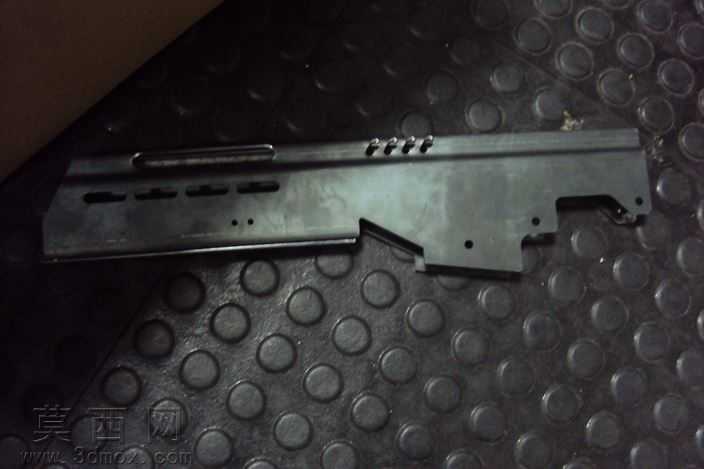

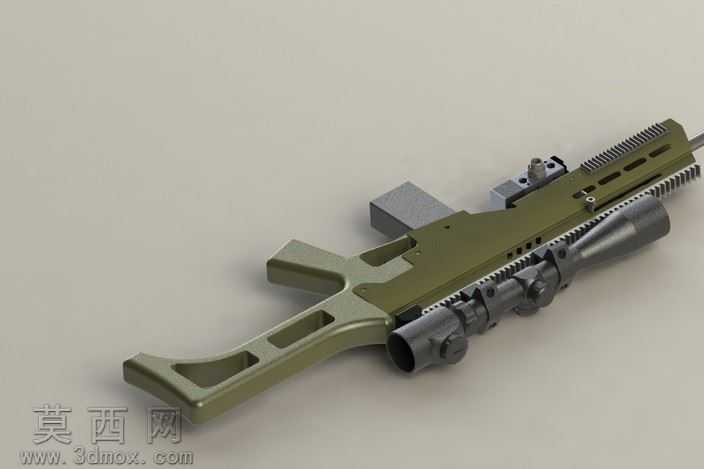

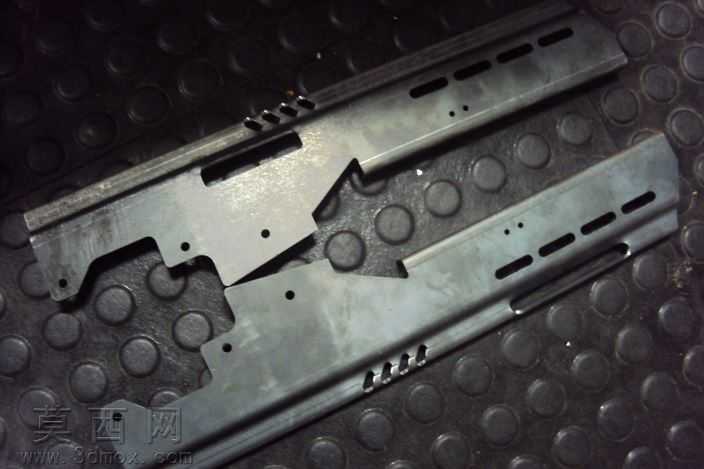

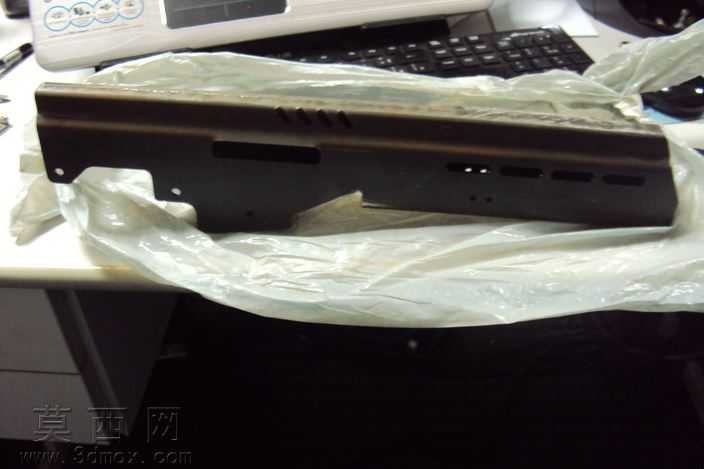

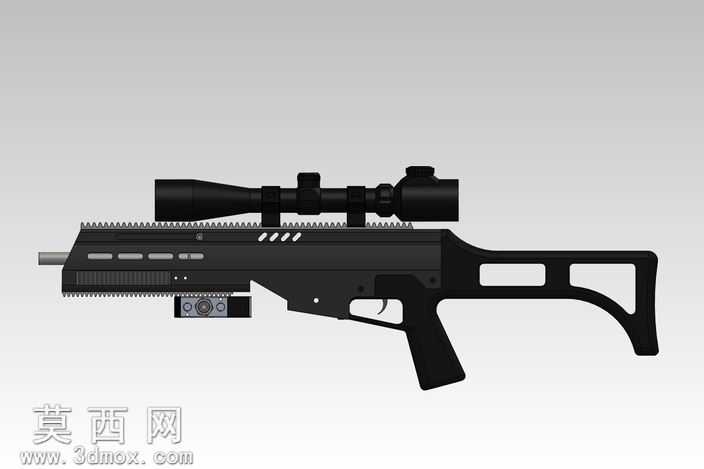

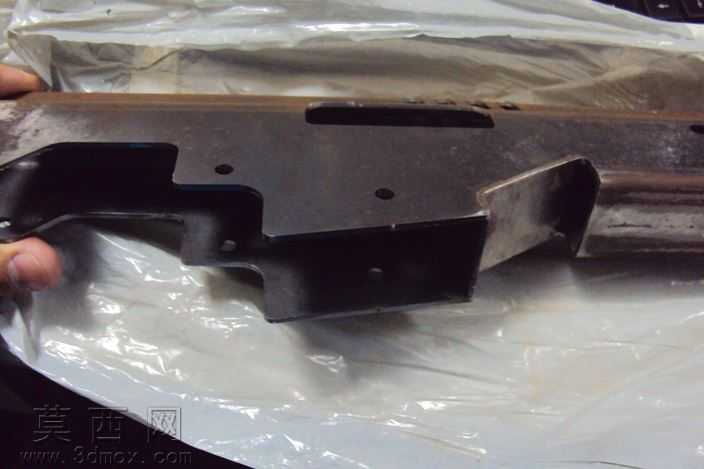

本作品为一款战术风格气枪的三维设计成果，整个建模周期跨度近两年，在有限的制作条件下完成了从概念构思到细节落地的全流程设计，核心设计思路是在控制制作成本的前提下，兼顾枪械的实用功能属性与外观美学表现，打造出辨识度高、结构合理的气动枪械模型。建模过程中首先完成整体比例的框架搭建，参考现有主流突击步枪的人机工程尺寸，确定枪身总长度、握把角度、枪托镂空结构、弹匣位置的基础参数，确保持握时的贴合度与视觉上的协调感。枪身主体结构采用1020碳钢折弯板材的设计逻辑进行建模，还原金属冲压件的棱角与拼接结构，机匣顶部设置全长度皮卡汀尼导轨，用于搭载高倍光学瞄准镜，瞄准镜部分单独建模，还原镜身调节旋钮、物镜目镜的分层结构、镜筒表面的防滑纹理，确保装配后与导轨的贴合度符合实际装夹逻辑。机匣侧面预留战术附件安装位，模型中搭载了双电池样式的战术激光附件，还原附件的接线、调节按钮细节；护木部分设计有横向散热槽与防滑齿纹，提升外观的战术质感同时还原真实枪械的散热结构逻辑；握把部分采用符合手型的曲面建模，表面做防滑纹理处理，扳机护圈、扳机、弹匣卡榫等操作部件都做了独立的可动结构预留，弹匣部分还原双排供弹的外形特征，表面做防滑纹路设计。枪托采用镂空式轻量化设计，在保证结构强度视觉表现的同时降低整体重量感，所有金属部件的材质渲染都做了哑光黑磷化处理的质感表现，还原碳钢材质的细微颗粒质感与低反光特性，塑料部件如握把贴片、枪托抵肩部分则做了 slightly 粗糙的磨砂塑料质感，区分不同材质的视觉差异。整个模型在细节处理上规避了现有枪械的完全复刻，在整体布局相似的前提下做了多处原创设计调整，比如机匣的散热孔排布、枪托的镂空形状、护木的齿纹间距都做了个性化修改，既符合大众对战术枪械的审美认知，又具备独有的设计辨识度，模型完成后可直接用于渲染展示、3D打印验证或者气动结构的进一步改装设计，所有结构都预留了内部气路、击发组件的安装空间，具备后续深化设计的可行性。
