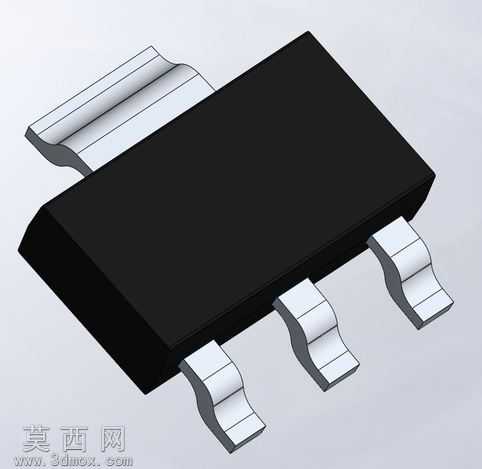

SOT-223封装贴片电子元器件三维建模

本次建模对象为SOT-223封装形式的贴片电子元器件，建模过程依托三维参数化设计软件完成，全程遵循电子封装行业通用的尺寸规范与结构标准，确保模型可直接应用于PCB布局仿真、产品结构装配校验等实际工程场景。建模初期先梳理SOT-223封装的核心结构特征：该封装为表面贴装型功率器件封装，主体为黑色塑封基体，一侧设置大面积散热焊片，另一侧引出三个弯折成型的鸥翼形引脚，整体结构兼顾散热性能与贴片焊接的工艺适配性。建模阶段采用自底向上的参数化建模思路，首先绘制塑封基体的轮廓草图，通过拉伸命令生成基体基础实体，对基体边缘做符合工业生产实际的微小倒角处理，还原真实塑封件的注塑成型边角特征，避免尖锐直角带来的工艺失真。随后处理引脚与散热片结构：先根据标准封装尺寸绘制引脚的截面轮廓，通过扫掠命令生成引脚的基础形态，再对引脚的弯折部位做平滑过渡处理，还原贴片引脚共面性的设计要求，确保引脚焊接面处于同一平面，符合SMT贴片工艺的装配要求；大面积散热片单独建模，其厚度、伸出长度、弯折弧度均严格参照行业通用规格，还原该封装大散热面积的设计特点，保障模型结构与实物一致。材质与渲染阶段，为塑封基体赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数，还原环氧塑封料的真实质感；引脚与散热片赋予镀锡金属材质，模拟贴片元器件引脚的表面镀层效果，调整金属材质的反射参数，呈现出镀层细腻的金属光泽，同时避免过度反光造成的视觉失真。渲染过程中采用柔和的工业产品布光方案，多角度呈现模型的结构细节，既清晰展示塑封基体的整体轮廓，也突出引脚弯折形态、散热片结构等关键特征，确保模型视觉效果与实物高度匹配。建模全程严格控制各部分的装配公差，引脚间距、引脚宽度、散热片位置、基体尺寸等关键参数均符合JEDEC相关封装标准，模型无破面、无重叠面、无多余几何特征，可导出为多种通用三维格式，适配不同的仿真、装配、设计场景，能够满足电子电路设计、产品结构开发、教学演示等多领域的使用需求。
