按动式0.35mm活动铅笔精细三维设计

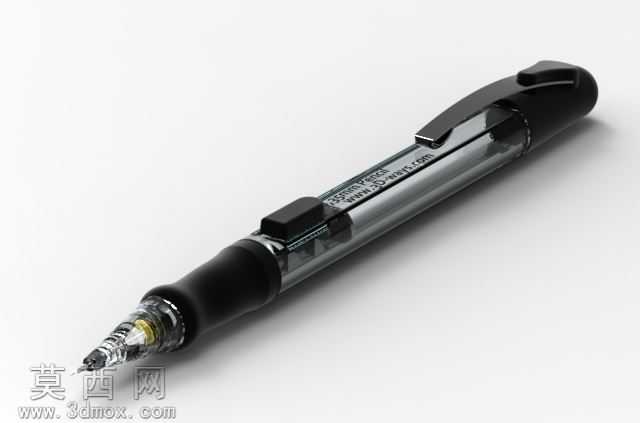

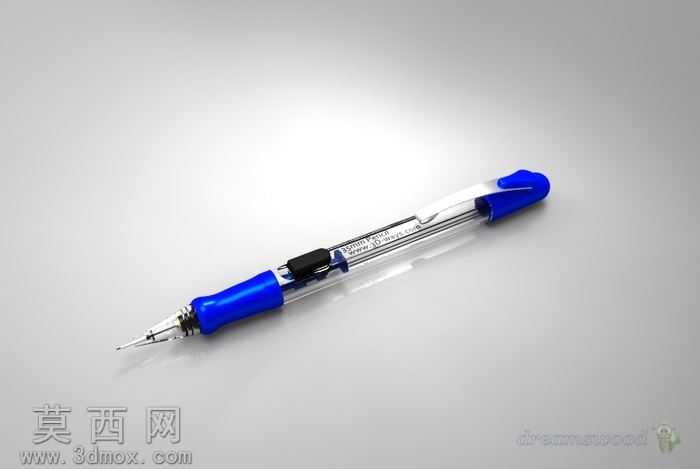

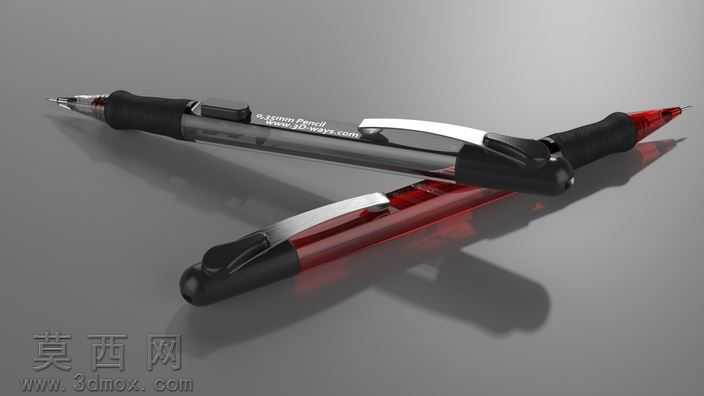

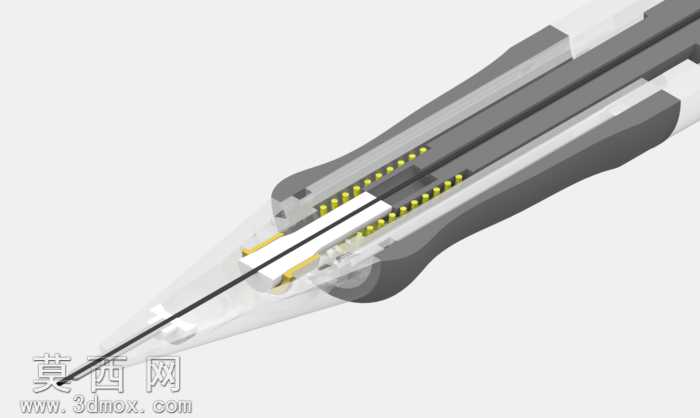

本款按动式0.35mm活动铅笔的三维建模工作，以还原真实产品的细节质感与可动结构为核心目标，全程在SolidWorks平台完成全参数化建模搭建，确保各部件尺寸匹配精度达到工业级装配要求。建模初期首先拆解实物的结构逻辑，将整笔拆分为笔夹、按动顶帽、笔身主体、防滑握胶、金属出芯头、内部储芯管、按动锁止机构、铅芯护管等独立零部件，针对每个部件的特征采用对应的建模命令：笔身的透明储芯区域采用薄壁拉伸配合曲面切除完成壁厚控制，精准还原透明笔壳的通透腔体结构；黑色防滑握胶部分通过扫描命令生成贴合人体工学的曲面轮廓，表面的防滑纹理采用阵列凸台特征实现，还原软胶材质的细腻触感；金属出芯头的多段阶梯结构采用旋转凸台命令生成，表面的金属滚花细节通过圆周阵列的微小切除特征完成，还原金属加工件的精密质感；顶部按动结构与笔夹的一体化造型，通过多步曲面放样完成过渡曲面的顺滑处理，避免出现生硬的棱角转折。材质渲染阶段针对不同部件的物理属性匹配对应材质参数：透明笔壳部分设置高透光率、低粗糙度的亚克力材质，添加轻微的折射效果模拟真实塑料的光线穿透表现；黑色握胶部分设置低光泽度、高漫反射的软橡胶材质，添加细微的凹凸纹理模拟软胶的磨砂触感；金属出芯头与笔夹部分设置高反射率的镀铬金属材质，调整环境反射贴图的强度，还原金属部件的亮面反光效果；笔身的黑色塑料部件设置半哑光的工程塑料材质，还原日常文具的常见塑料质感。结构设计上完整还原了按动式铅笔的可动逻辑，所有活动部件保留正确的装配约束关系，按动顶帽与内部锁止机构设置合理的运动限位，可模拟真实按动出芯的动作过程，用户可通过拖动对应部件查看结构运动状态，所有内部储芯、锁止、出芯的结构均完整建模无省略，可清晰观察整笔的内部装配关系，既可以作为文具产品外观设计的参考素材，也可用于机械结构教学中典型按动锁止机构的演示案例，建模过程中所有特征均保留参数化历史记录，可根据需求调整笔身直径、出芯口径、握胶长度等参数，快速衍生不同规格的活动铅笔设计方案。
