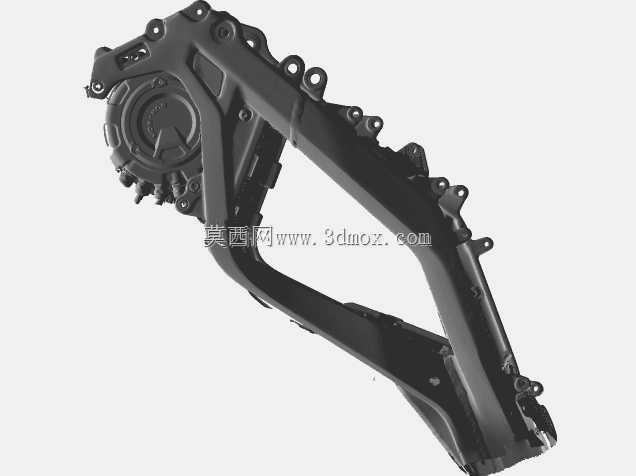

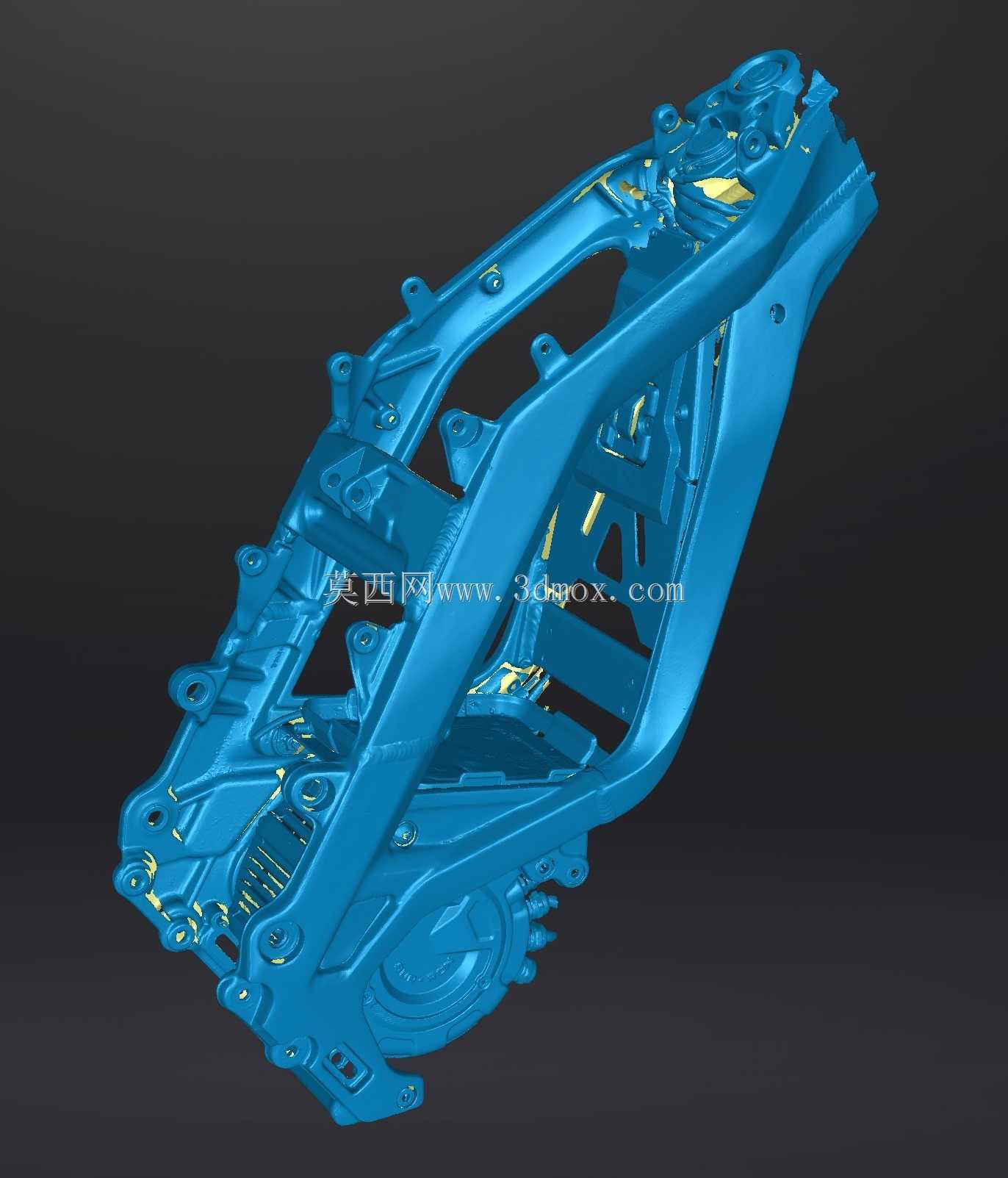

电动越野自行车车架局部扫描逆向结构

该结构为轻型电动越野两轮车的核心承载车架局部，是整车所有功能部件的安装基体，在实际骑行场景中承担着承载骑行者重量、缓冲越野路面冲击载荷、固定动力系统与行走机构的核心作用，广泛适配非铺装路面穿越、林道越野骑行、短途户外通勤等使用场景，是决定整车骑行刚性、操控稳定性与行驶安全性的核心结构件。从功能特性来看，该局部结构覆盖了车架后段动力安装位、主承载梁衔接区域、后摇臂连接支点等关键受力位置，结构上采用一体化镂空的桁架式设计，在保证整体结构抗扭、抗弯强度满足越野冲击要求的前提下，尽可能削减非受力区域的材料冗余，实现整车轻量化目标，降低骑行过程中的动力损耗与操控负担。设计思路上完全遵循实车的受力分布逻辑，主承载梁采用变截面的流线型过渡结构，在应力集中的安装支点位置做了局部加厚与加强筋布局，既避免了应力集中导致的结构断裂风险，也兼顾了整车外观的流畅性与工业设计美感。所有安装孔位的位置、孔径与连接面的平面度都严格匹配实车装配要求，可直接用于同型号车辆的改装配件开发、损坏结构的修复逆向、定制化车架的改型设计参考。从安装边界来看，该局部结构的衔接端面完全匹配原车前段主梁的连接尺寸，预留的电机安装位、电池仓固定点、后减震连接座、走线卡槽的位置都与实车完全一致，周边预留的装配间隙满足传动部件、制动管线、覆盖件的安装空间要求，不会出现装配干涉问题。结构的比例精度完全还原实车的毫米级尺寸，可直接用于尺寸测量、安装位校核、结构受力仿真分析等工作，能够帮助设计人员快速掌握该款车型的车架布局逻辑，缩短定制化改装与配件开发的周期，也能为同类型电动越野自行车的车架正向设计提供可靠的实车数据参考，避免从零开始设计时出现的结构强度不足、安装位错位等常见问题。
