单轴悬挂山地自行车概念结构设计

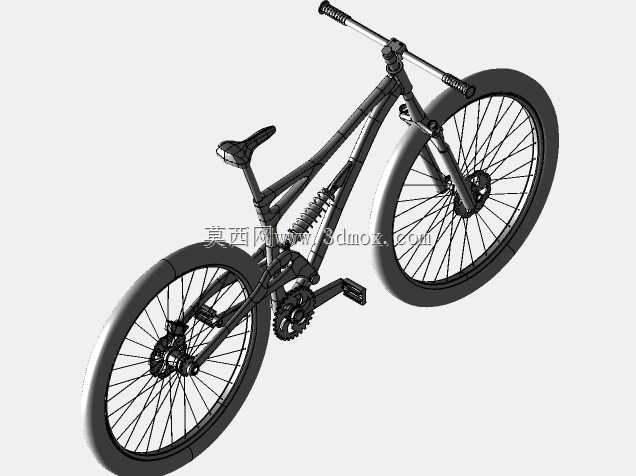

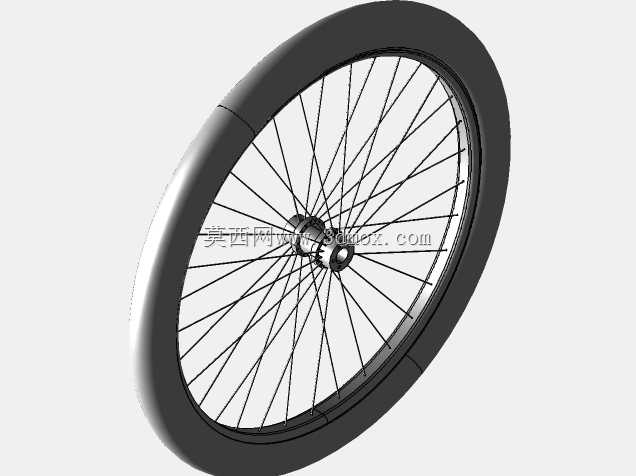

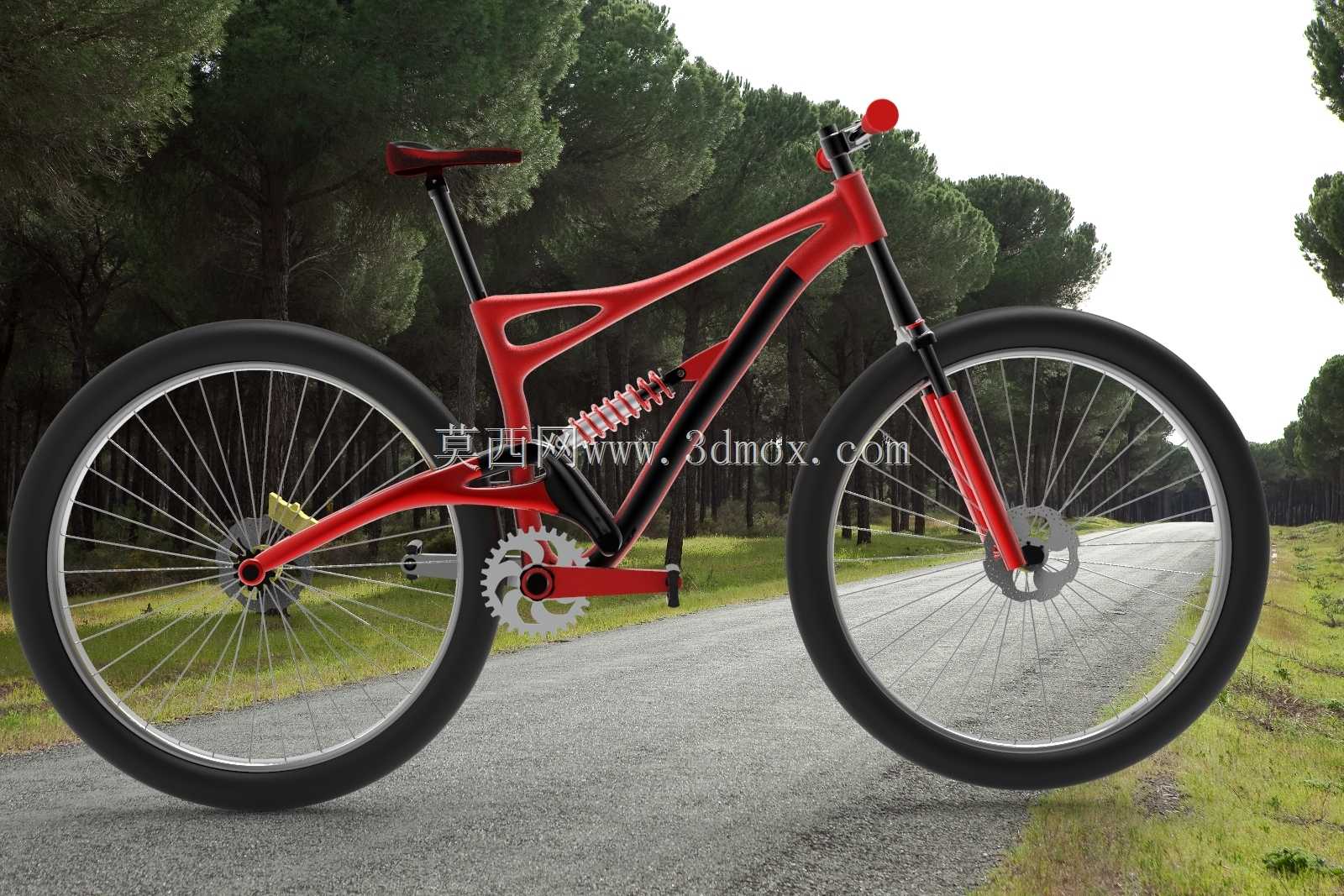

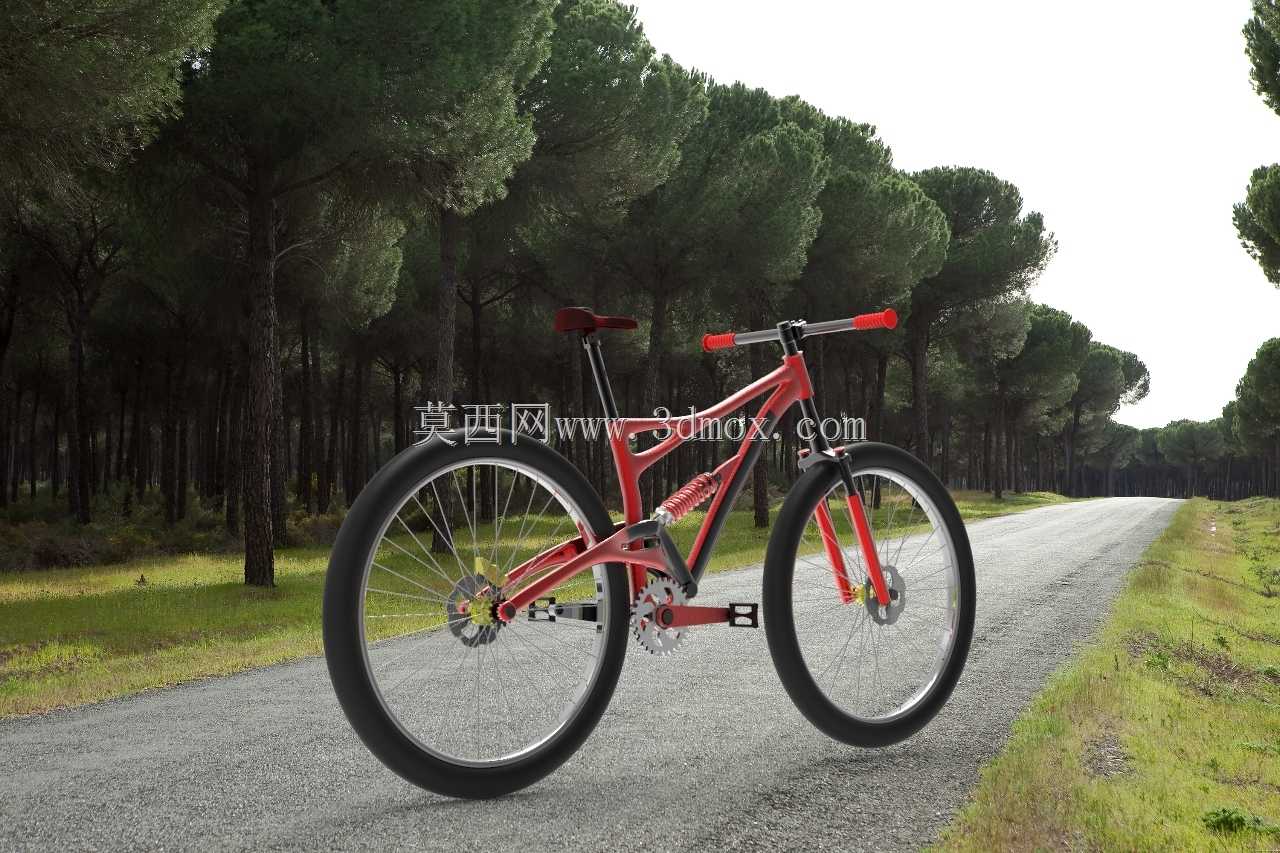

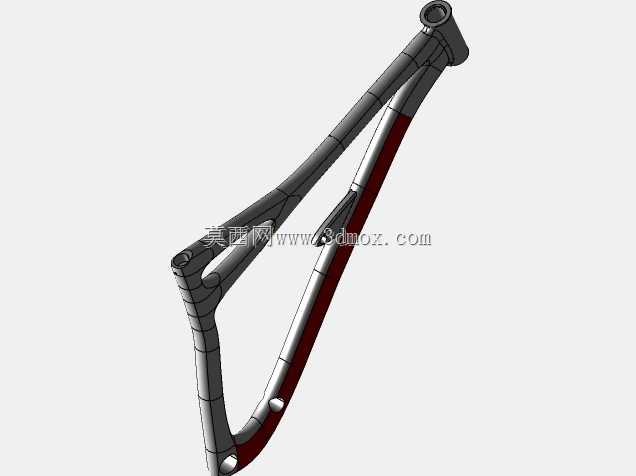

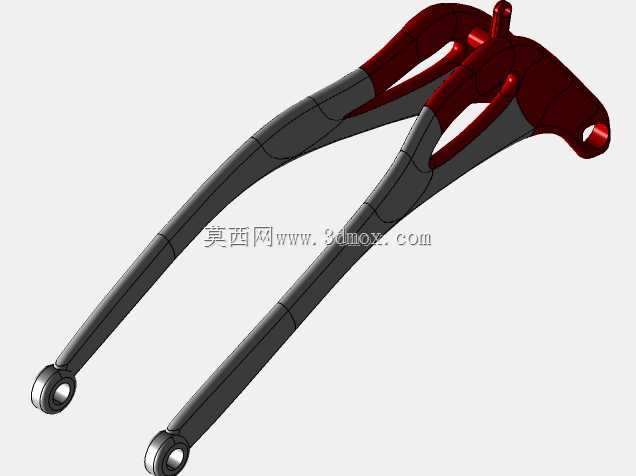

这款单轴悬挂山地自行车的概念设计，主要面向非铺装路面的户外骑行场景，覆盖山林越野、郊野土路骑行、山地运动竞技等多元使用场景，能够适配颠簸起伏、存在碎石与落差的复杂路况，为骑行者提供更稳定的操控体验与更舒适的骑乘感受，解决传统硬架山地车在恶劣路况下震动传递直接、骑行疲劳度高、抓地力不足的痛点。从实际用途来看，该设计既可以满足业余骑行爱好者的户外休闲越野需求，也能为专业山地运动装备的迭代提供概念参考，通过结构优化平衡骑行效率与缓震性能。在功能特性上，这款车型采用单轴后悬挂结构，搭配中置螺旋弹簧阻尼组件，能够在车轮受到路面冲击时，通过后叉绕单轴枢点的转动压缩弹簧，吸收路面传递的垂直震动，减少震动对骑乘者的冲击，同时保证后轮在颠簸路况下始终与地面保持足够的接触面积，提升轮胎抓地力，避免骑行过程中出现车轮打滑、失控的风险。传动系统采用单盘牙盘搭配多速飞轮的结构，简化变速操作逻辑，降低户外骑行过程中的机械故障概率，同时兼顾爬坡与高速巡航的齿比需求；前后轮均采用碟刹制动结构，相比传统圈刹拥有更强的制动力与环境适应性，在泥泞、涉水路况下依然能够保持稳定的制动性能。设计思路上，这款概念车打破了传统山地车双三角车架的固化结构，采用一体化流线型的主车架设计，将上管、下管与立管进行整合式造型设计，在保证车架结构强度的前提下优化视觉观感，同时将后悬挂转轴设置在中轴附近的位置，减少踩踏过程中悬挂产生的泄力问题，平衡缓震性能与踩踏效率；前叉采用长行程阻尼前叉，与后悬挂形成前后匹配的缓震体系，共同应对大落差路面的冲击。外形尺寸与安装边界方面，这款车型采用常规26寸山地车轮径规格，整车轴距控制在1100mm左右，兼顾低速越野的灵活性与高速骑行的稳定性；车架后叉开档采用标准135mm山地车规格，前叉开档为100mm标准规格，能够兼容市售主流的山地车轮组、碟刹夹器与传动组件，无需开发专属的配套零部件，降低概念落地的生产适配成本；中轴采用标准压入式规格，安装位置与常规山地车保持一致，能够适配不同长度的曲柄组件，满足不同身高骑行者的踩踏姿态调整需求；后悬挂弹簧的安装位置预留了足够的压缩行程空间，避免弹簧压缩过程中与车架、轮胎产生运动干涉，同时弹簧的预压调节结构外露，方便使用者根据自身体重与骑行场景调整悬挂软硬程度。
