可调式ER夹头旋转拉刀加工装置

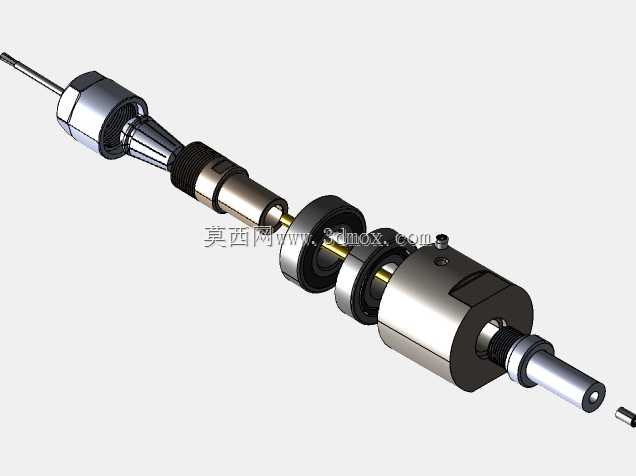

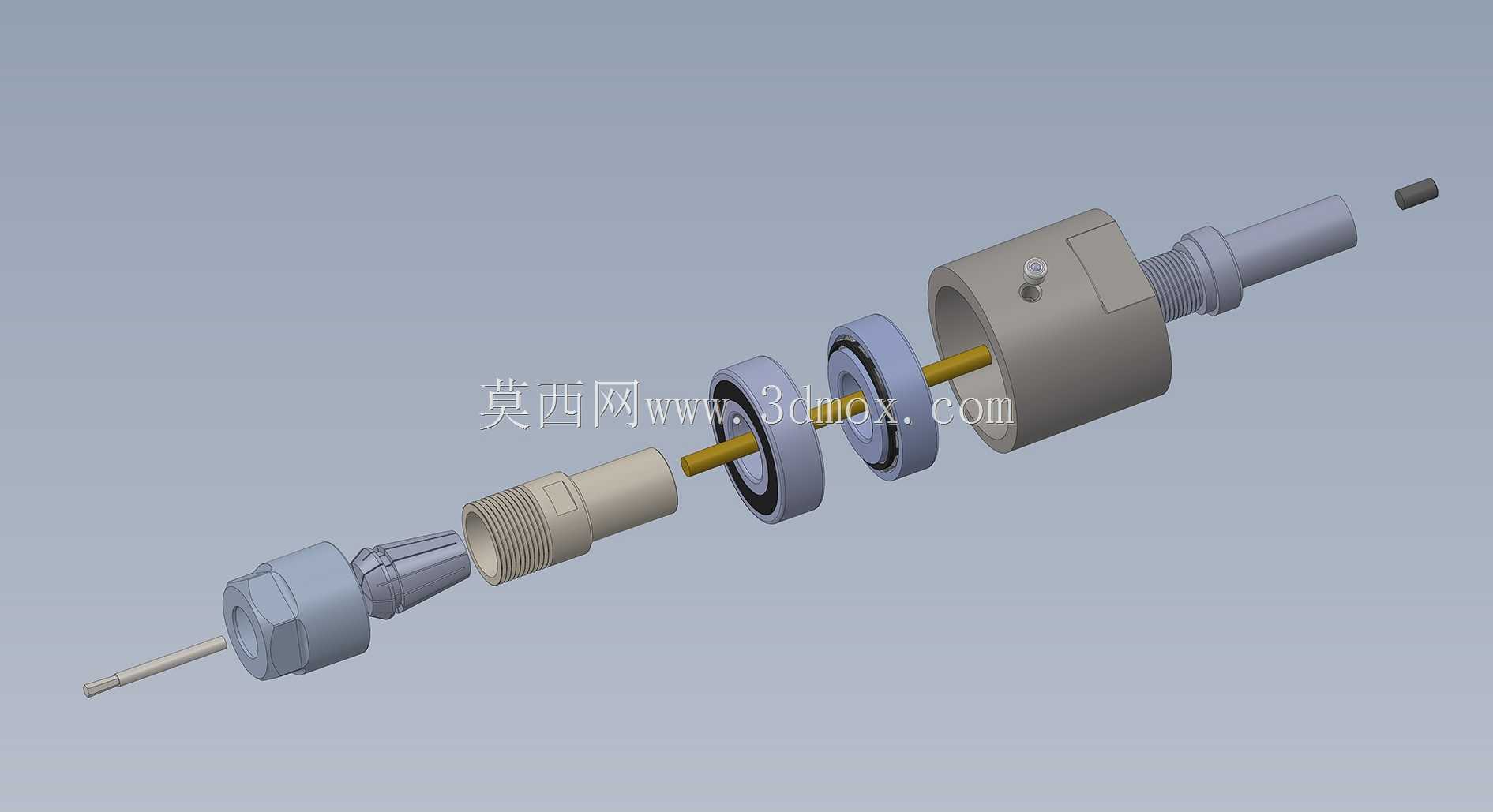

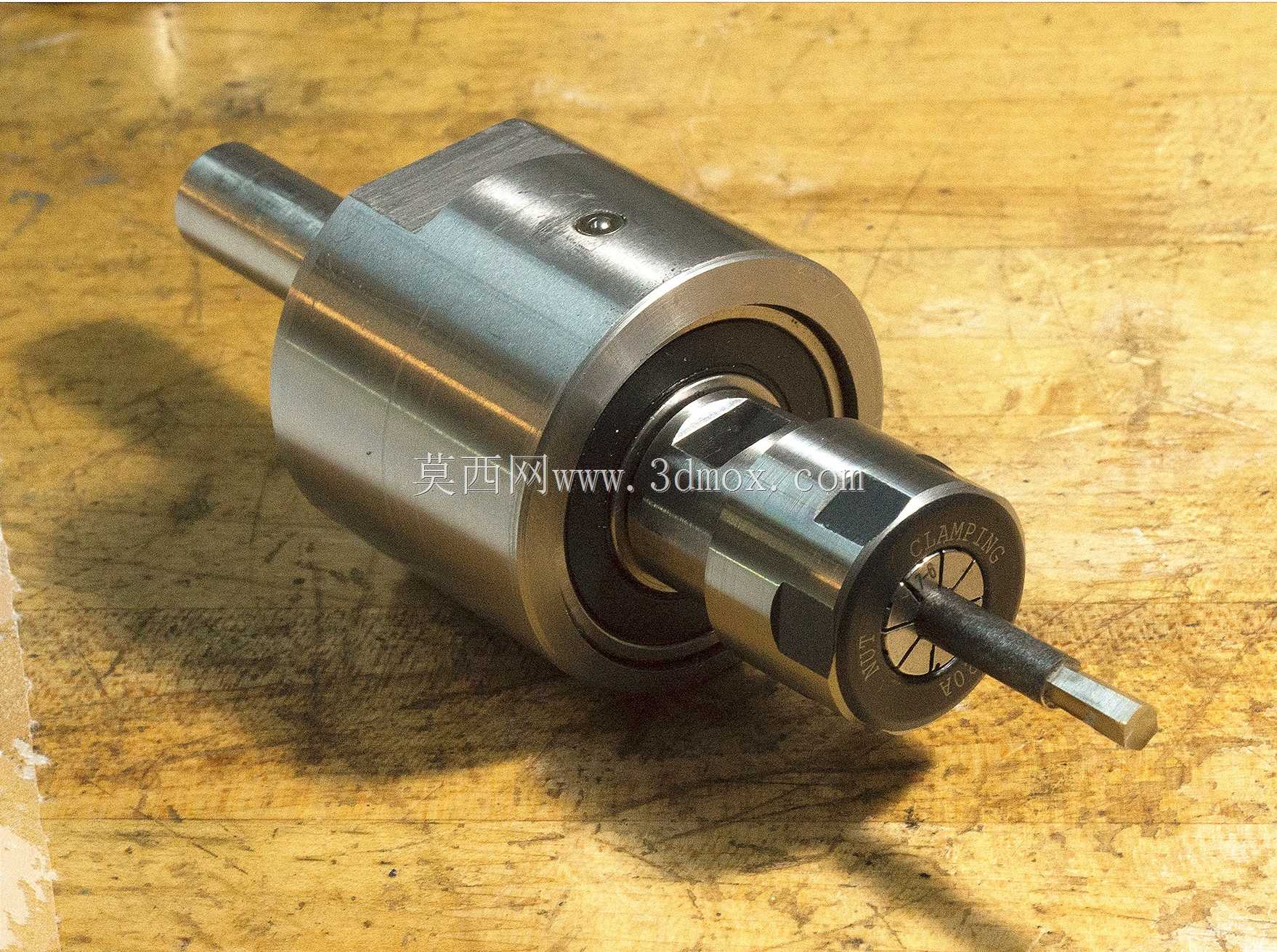

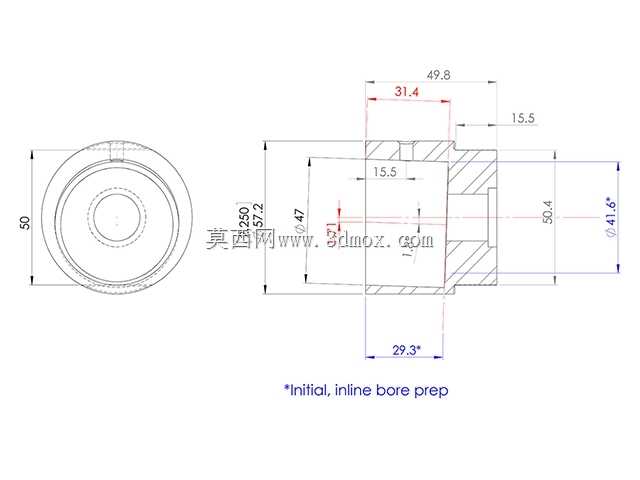

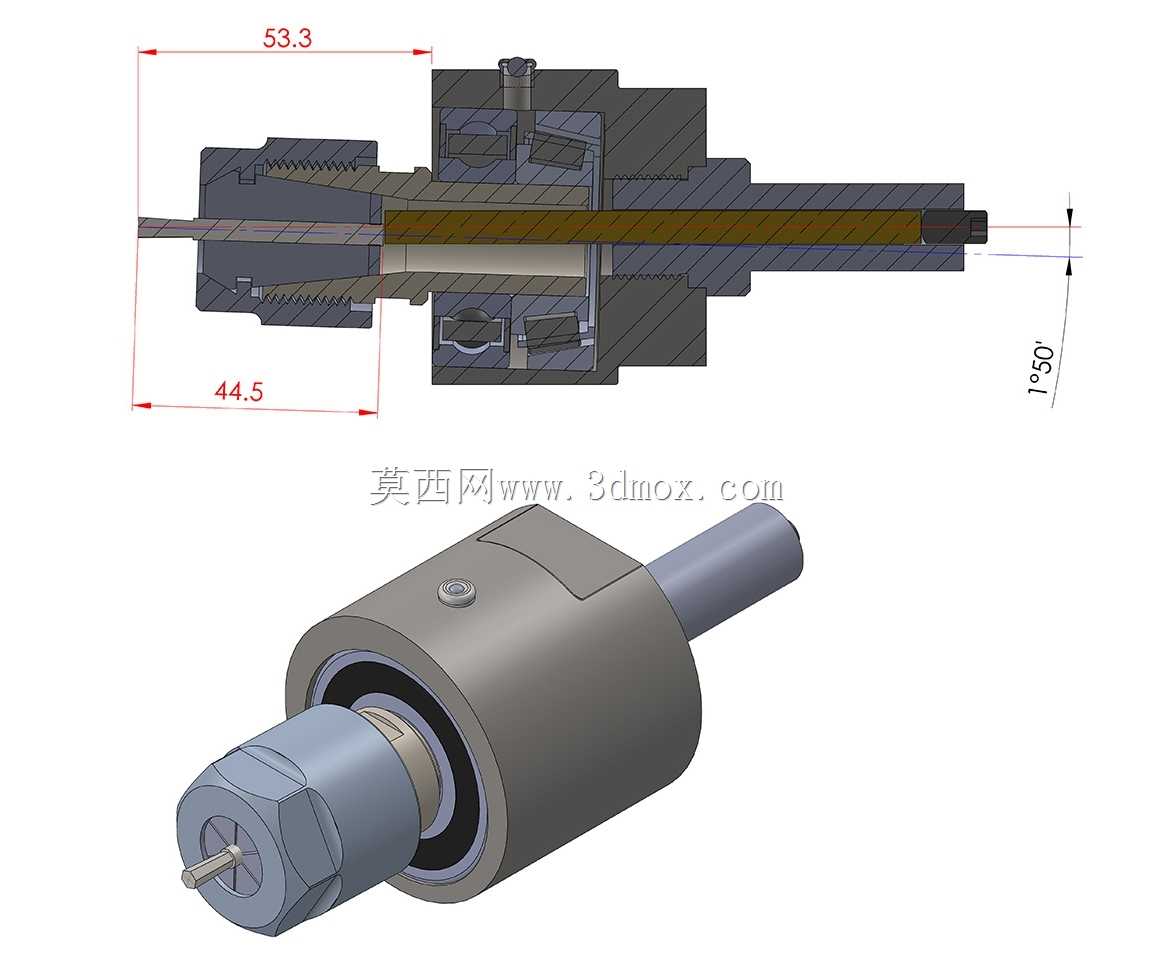

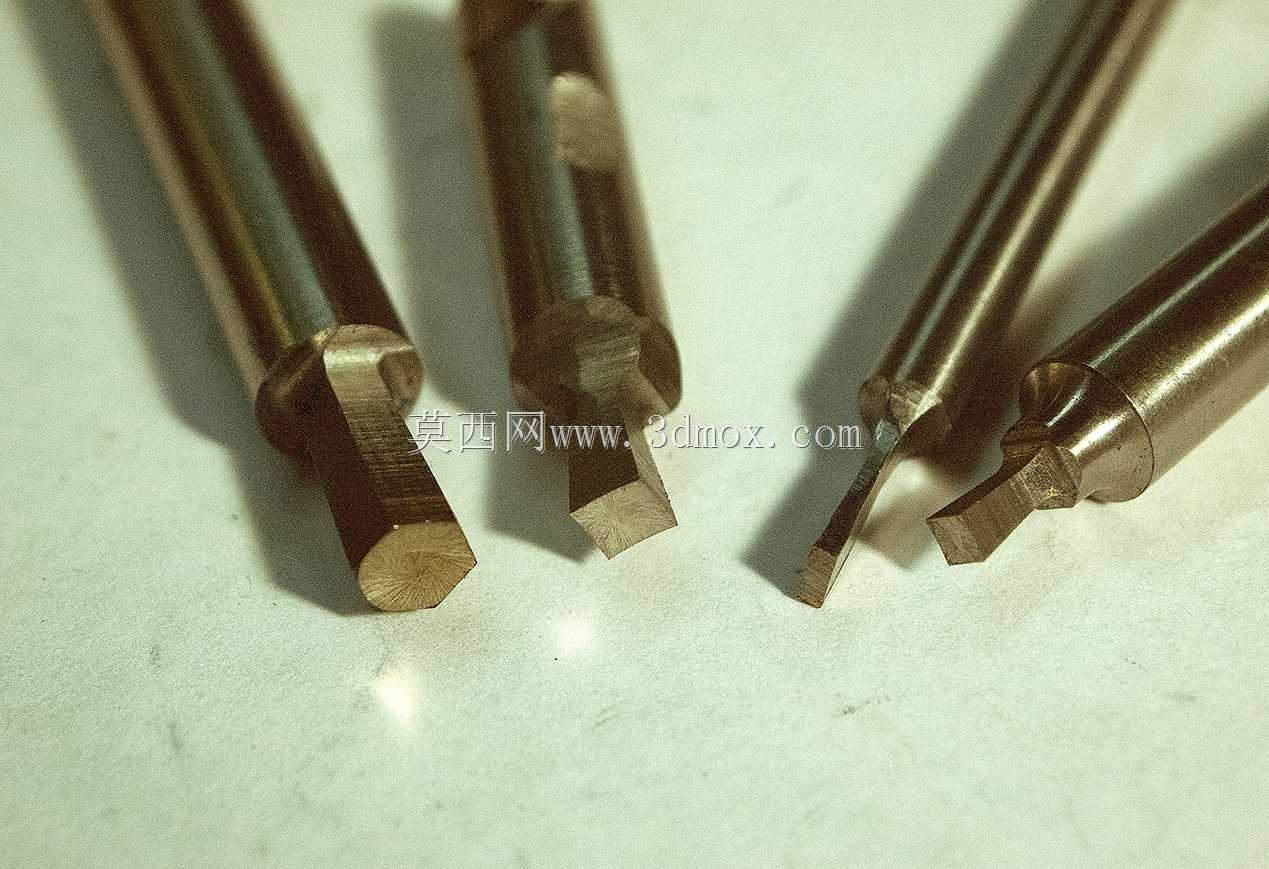

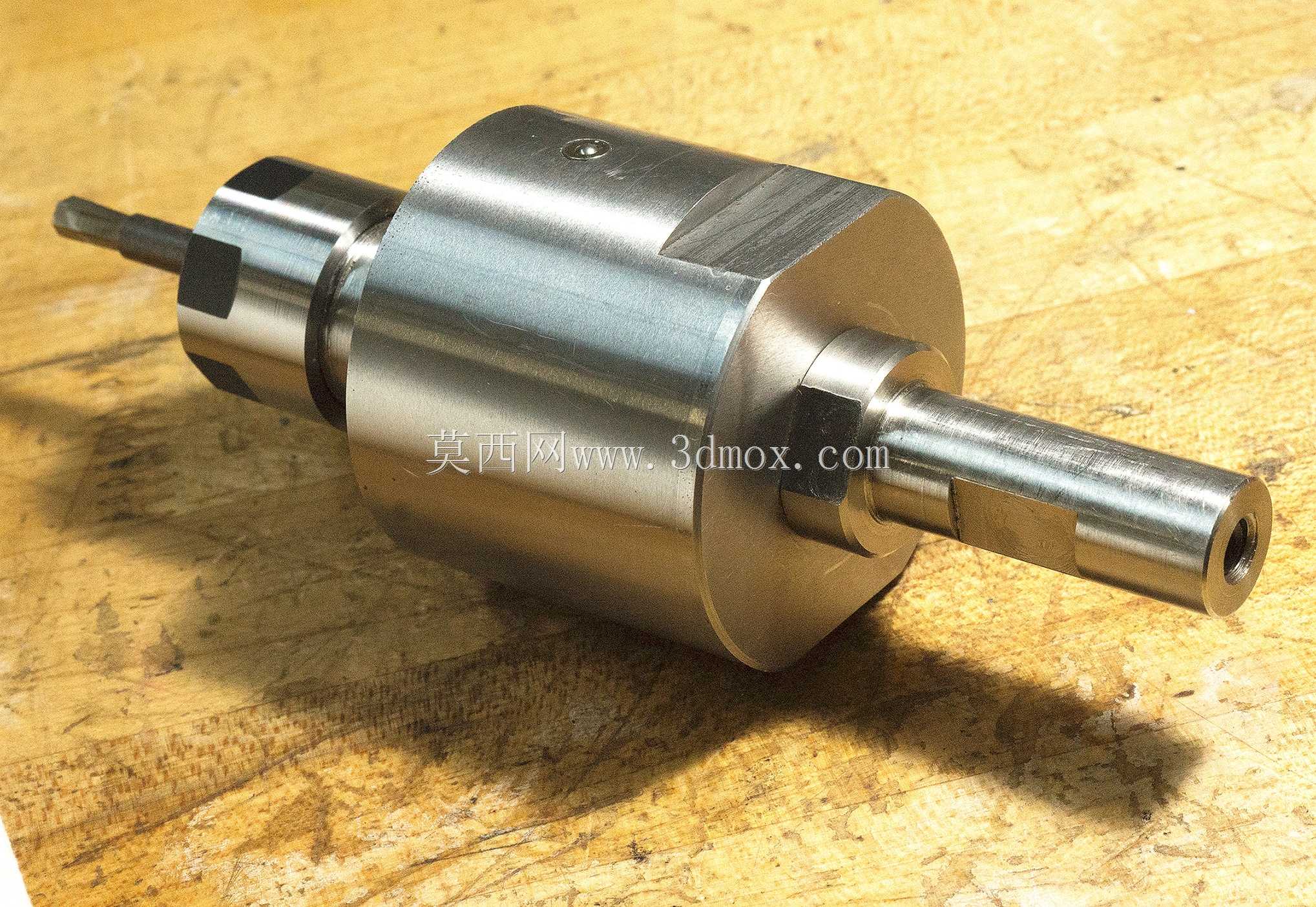

这款旋转拉刀装置主要应用于常规车床、铣床的回转加工场景，可在工件旋转状态下完成内六角、内花键、异形内孔的拉削成型作业，解决了常规插削设备无法在回转类机床上完成非圆内孔加工的痛点，适配中小批量零件的工位集成加工需求，无需额外添置专用拉床设备，即可在现有通用机床上完成对应工序加工，大幅降低车间设备投入成本与工序周转耗时。装置整体采用同轴回转式结构设计，主体依托标准6204与30204-A轴承搭建回转支撑体系，装配时拆除6204轴承后侧密封件，预留润滑脂注入口，可在两层密封件之间持续注入润滑脂，保障轴承在高速回转工况下的润滑稳定性，延长核心支撑部件的使用寿命。装置的拉刀伸出量具备无级可调能力，通过锁紧螺钉固定蒸汽杆与杆体的相对位置，即可适配不同长度规格的拉刀安装，无需针对单款拉刀定制专属夹持主体，大幅提升了工装的通用适配性。设计过程中重点优化了拉刀与杆体的配合精度，将同轴度公差控制在极小范围内，避免转动时因偏心产生振刀、孔位超差问题；拉刀刀尖与旋转轴的相交角度设置为1.8度，可在钻孔达到指定尺寸与深度后，依托几何形状让刀尖在主轴不额外做进给摆动的情况下，自动完成内型面的摆辗拉削动作，成型面粗糙度与尺寸一致性远高于常规插削加工。不同于市面上多数定长拉刀专用的固定夹持结构，这款装置可兼容任意长度的标准拉刀，调整过程简单便捷，能精准控制拉刀的加工凸出量；主体采用两部分螺栓锁紧的分体式结构，相比传统一体式拉刀座，拆装更换拉刀时无需拆解整个轴承支撑组，使用安全性更高，也避免了一体式结构常见的凸边磕碰、螺栓卡滞等问题。安装边界上，装置尾部夹持柄采用标准直柄结构，可直接适配常规车床刀架、铣床主轴的ER夹头或钻夹头安装，无需额外制作过渡连接法兰，主体最大回转直径适配ER20夹头的安装尺寸，不会与机床护罩、工件夹具产生运动干涉，可直接在现有常规机床上换装使用。
