可移动式高速搅拌分散设备结构设计

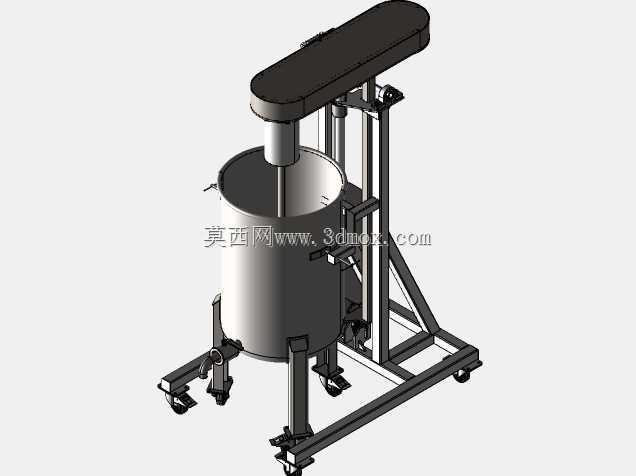

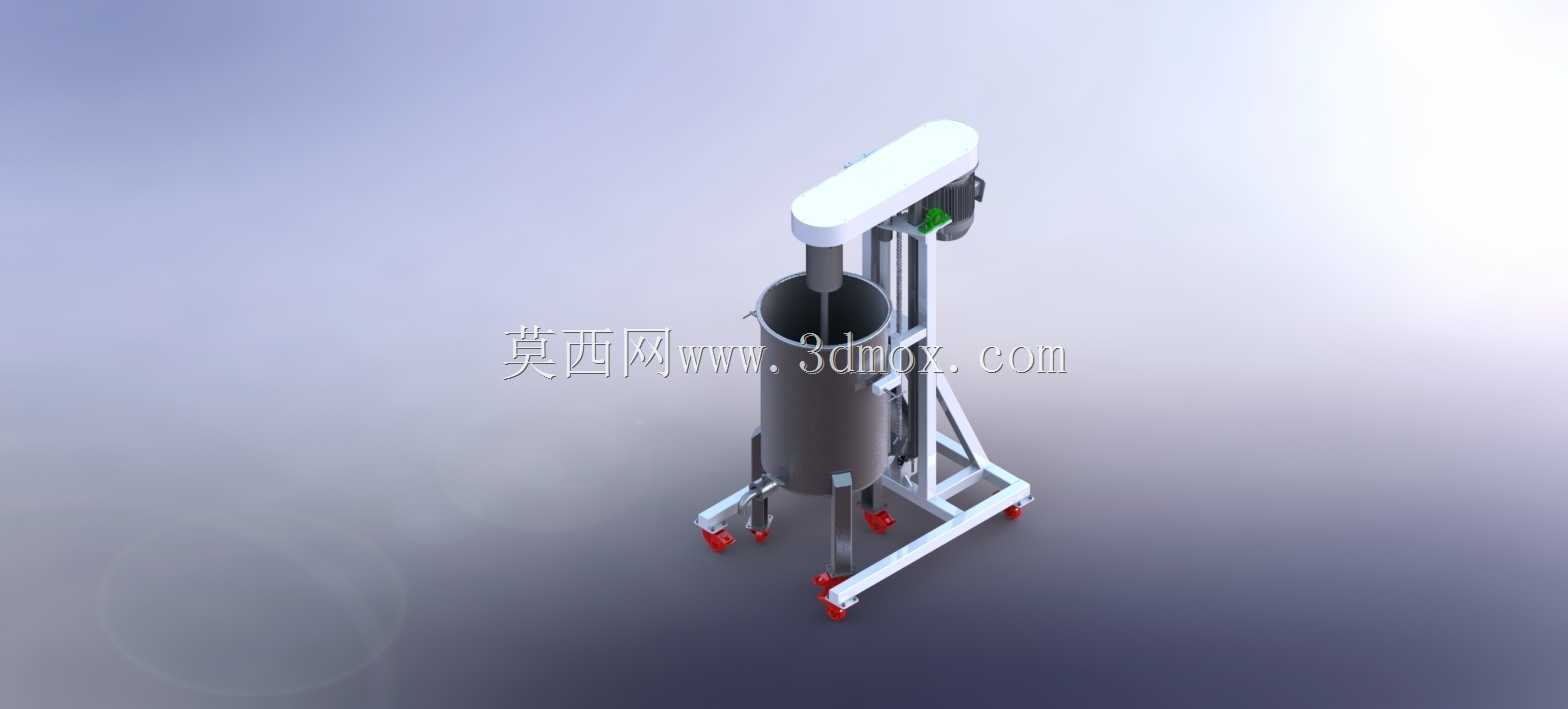

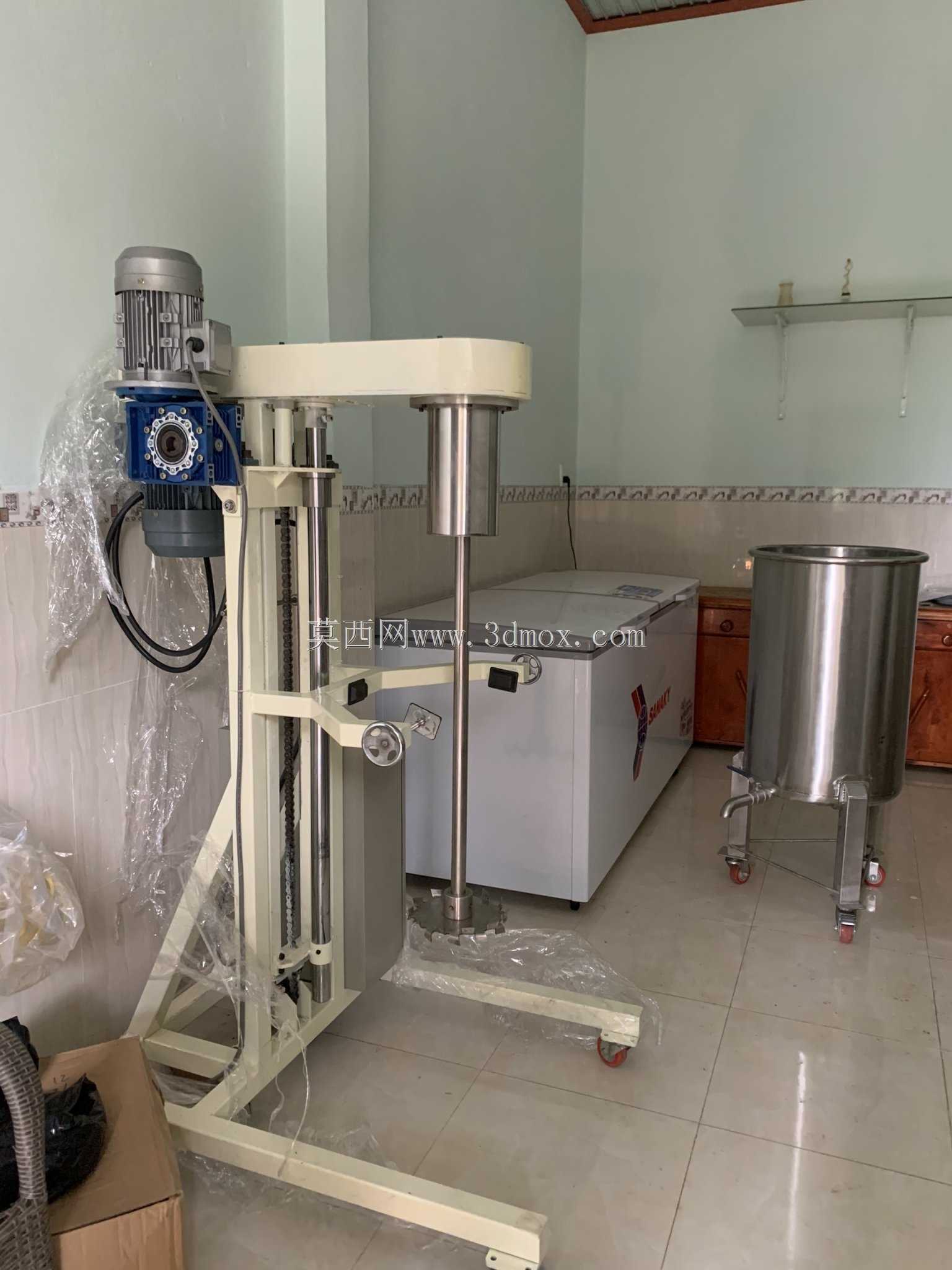

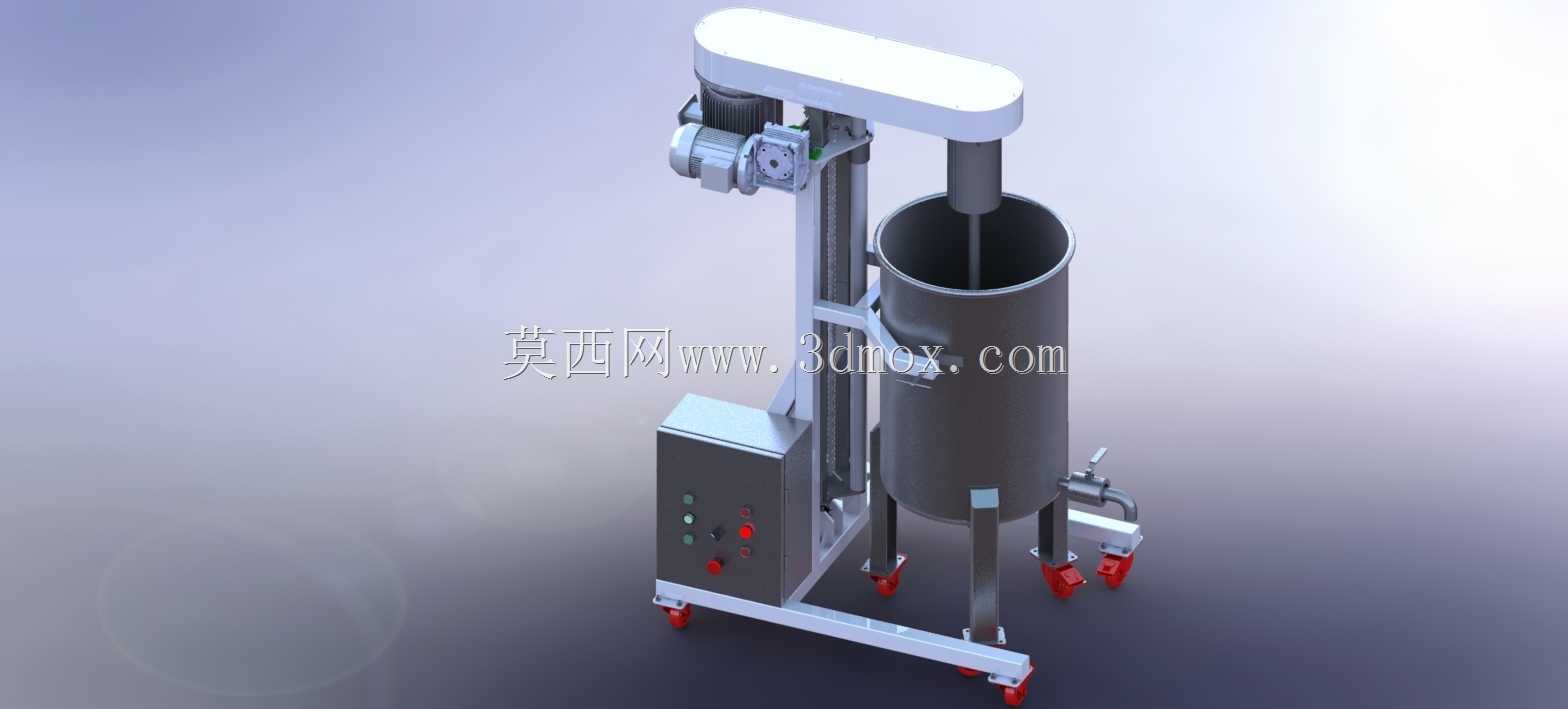

这款可移动式高速分散设备，主要面向涂料、油墨、胶粘剂、色浆等精细化工生产场景，也可适配食品浆料、日化乳液等需要固液混合、粉体分散均质的生产环节，核心作用是将粉体填料快速均匀分散到液相基体中，打破粉体团聚颗粒，实现物料的均匀混合、细化与稳定悬浮，替代传统人工搅拌或低速搅拌设备分散效率低、团聚颗粒残留多的痛点，适配小批量多批次的生产、中试打样场景，也可用于小型生产线的连续分散作业。设备整体采用立式悬臂结构设计，底部配置带刹车的万向脚轮，可灵活在车间不同工位间移动转移，无需固定安装基础，适配小厂房、多工位切换的生产需求，脚轮带锁定结构，作业时锁定即可保证设备运行稳定性，避免高速运转时出现位移晃动。设备的搅拌主轴采用垂直升降结构，可根据料桶的实际高度调整主轴伸入深度，适配不同容积的物料桶使用，升降结构采用链条传动配合减速驱动单元，升降过程平稳无卡顿，到位后可自动锁止，避免作业过程中主轴下滑。驱动单元采用分体式布局，主分散电机位于悬臂顶端，直接连接搅拌主轴，减少传动环节的动力损耗，保证主轴输出转速稳定，可实现1450rpm的高速输出，配合分散盘的剪切作用，可快速对物料产生强剪切、冲击、打散效果，快速破碎粉体团聚体。控制箱体集成在设备立柱侧下方，操作面板上集成启动、停止、调速、急停等控制按钮，操作高度符合人体工程学设计，操作人员站立即可完成所有操作，无需弯腰或抬手过高，降低长时间操作的疲劳感。料桶采用不锈钢材质制作，底部配置放料阀门，分散完成后可直接通过阀门出料，无需搬倒料桶，降低操作人员劳动强度，料桶通过可调节的抱箍结构与设备立柱连接，可根据料桶直径调整抱箍位置，适配不同规格的圆形料桶使用。设备整体安装边界紧凑，整体占地宽度不超过0.8米，长度不超过1.2米，最小通行宽度需求为1米，可顺利通过车间常规通道与门洞，悬臂升起后最大高度约1.8米，可适配常规车间层高，无需额外加高作业空间。设计过程中充分考虑了日常维护的便捷性，驱动单元、传动链条、控制线路都预留了检修空间，日常加注润滑脂、检查线路、更换易损件都无需大面积拆解设备，降低后期维护成本。设备的配重经过精准核算，悬臂伸出后整体重心落在脚轮支撑范围内，即使主轴高速运转、料桶满载物料时，也不会出现倾翻风险，保障作业安全。
