电动越野两轮车后悬挂摇臂结构设计

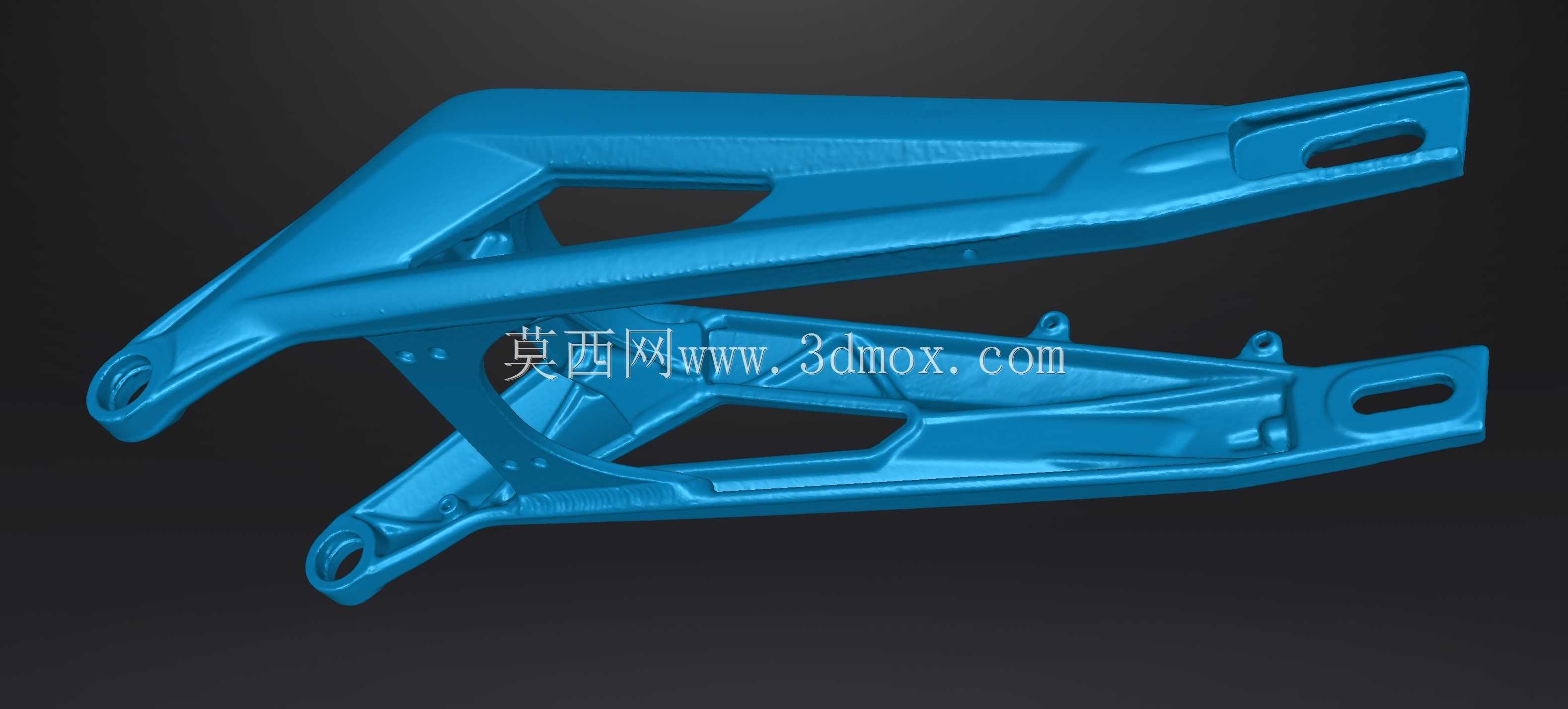

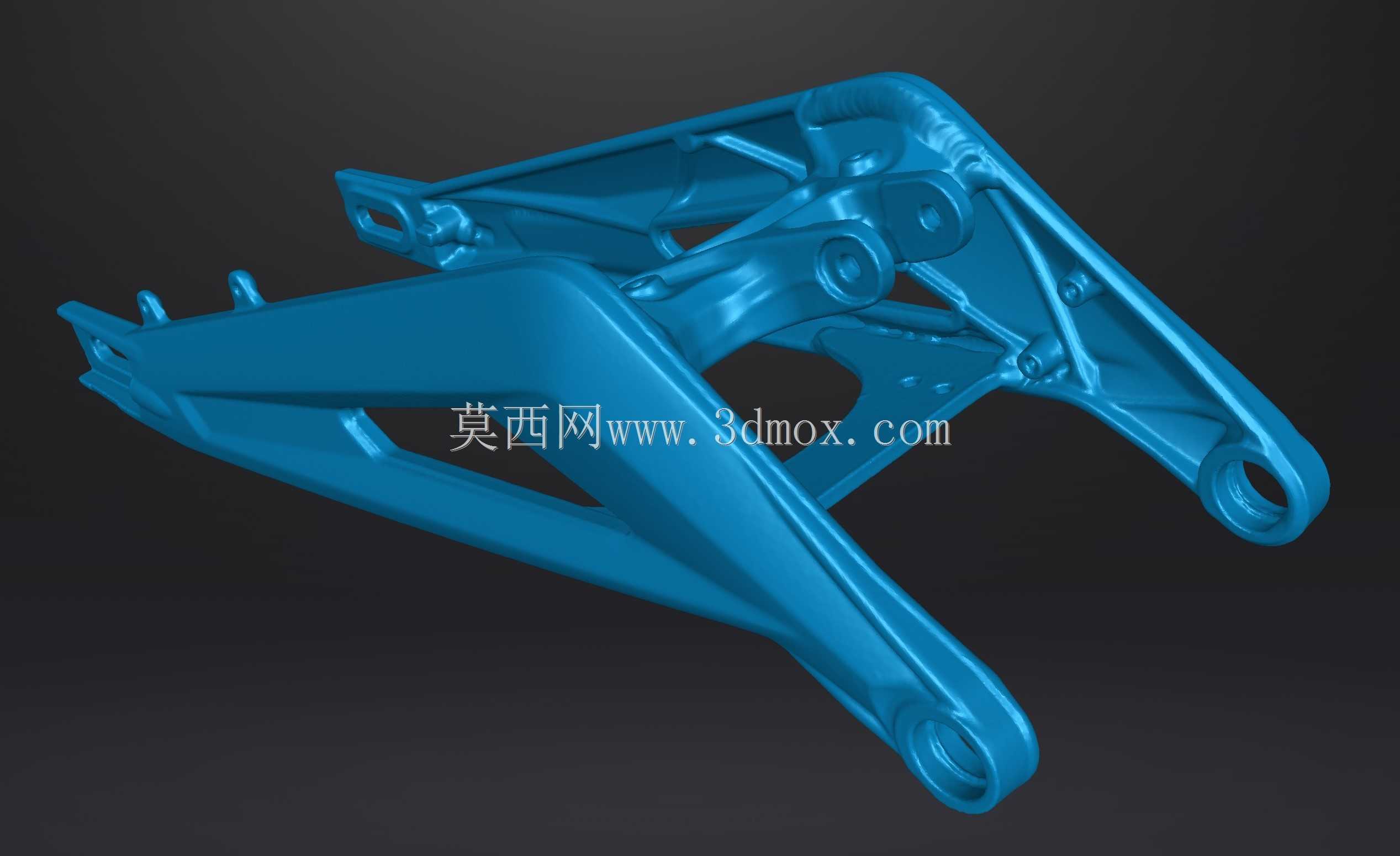

这款摇臂是高性能电动越野两轮车后悬挂系统的核心承载构件，主要应用于非铺装路面骑行的电动越野车型、轻量化电动两轮车产品，承担着连接后轮总成与主车架、传递路面载荷、配合减震器过滤颠簸冲击的核心作用，是决定车辆骑行操控性、行驶稳定性与结构耐用性的关键部件。在实际骑行场景中，摇臂需要承受后轮输出的驱动力矩、过坎时的垂直冲击载荷、过弯时的侧向扭力以及紧急制动时的纵向载荷，因此结构设计上采用了仿生桁架式的镂空布局，在保证整体结构强度与刚性的前提下，尽可能降低构件自身重量，实现簧下质量的有效降低，提升减震系统的响应速度与车轮贴地性能。从设计思路来看，这款摇臂采用了双侧不等长纵臂配合多组铰接点位的结构形式，前端设置两组同轴主铰接孔，用于与车架主体的摇臂安装座通过转轴实现可摆动连接，铰接点位的位置经过反复调校，匹配后减震器的运动行程，保证后轮在上下跳动过程中轮距、后倾角的变化量控制在合理区间，避免骑行过程中出现操控手感突变、链条张紧度异常波动的问题。摇臂的中后段预留了后轮轴安装槽、刹车卡钳安装基座、减震器下连接点位以及链条导向件的安装位置，所有安装面的位置精度都经过严格匹配，保证后轮装配后与车架中心面的垂直度符合设计要求，避免出现后轮偏摆、刹车偏磨、传动异响等问题。外形方面，摇臂整体采用流线型的变截面设计，主承力臂的截面从前端铰接处到后轮安装端逐步过渡，配合内部的加强筋结构，在不同受力方向上都能提供足够的结构强度，同时避免应力集中导致的结构疲劳损坏。安装边界上，前端主铰接孔的同轴度、安装面间距都严格匹配对应车型的车架安装位尺寸，后轮轴安装槽的宽度、减震连接孔的孔径与位置都与配套的轮组、减震器、刹车系统完全适配，无需额外修改即可完成装配，既可以用于整车生产环节的配套装配，也可以作为改装配件用于同平台车型的后悬挂升级，或是作为逆向开发的参考基准，帮助研发人员快速掌握高性能越野两轮车摇臂的结构设计逻辑与载荷分布特点，缩短同类产品的研发周期。
