双端万向节式传动轴结构设计

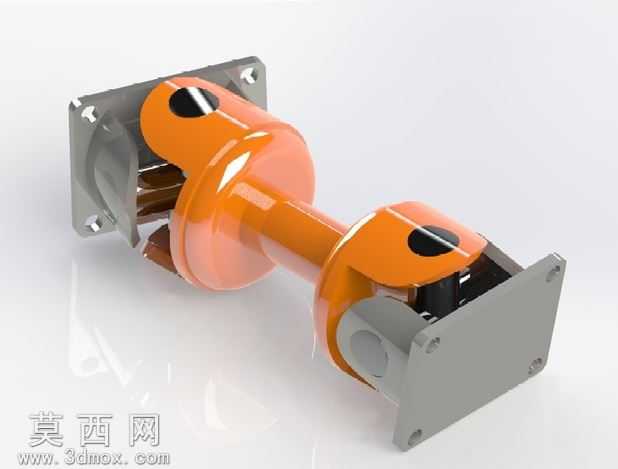

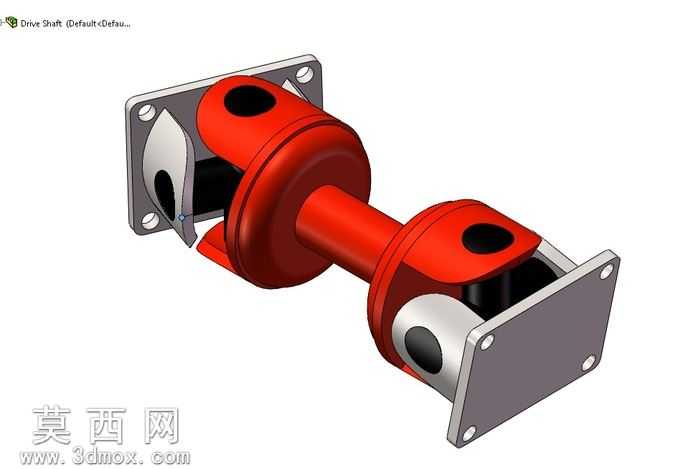

本模型为双端万向节式传动轴，采用三维参数化建模完成整体结构搭建，建模过程中先对两端法兰安装基座进行基准定位，以安装面为草绘平面绘制法兰轮廓，通过拉伸、切除特征完成带安装孔的法兰座结构，保证四个安装孔的位置度符合同轴传动的装配要求。中部轴身采用回转体特征构建，先绘制轴身的回转截面，通过旋转命令生成等径轴杆主体，轴身与两端万向节的连接部位做了过渡圆角处理，避免应力集中问题。两端的万向节结构是本模型的设计核心，建模时先构建十字轴铰接结构，对十字轴的四个轴端做同轴度约束，分别与两端的叉形接头完成装配配合，叉形接头与法兰基座、中部轴身的连接部位采用刚性配合约束，保证万向节可以在一定角度范围内完成偏摆传动，实现非共线轴之间的动力传递。材质渲染阶段，中部轴身与万向节的外壳部分采用亮橙色工程塑料材质，添加轻微的反光与磨砂质感，模拟工业设备中常用的防护涂层效果；两端法兰基座采用哑光灰铸铁材质，调整金属粗糙度参数还原铸铁件的哑光金属质感，十字轴铰接内部的金属部件采用亮面钢材材质，添加环境反射效果突出金属零件的加工精度。模型整体结构完整还原了万向联轴器的工作原理，两端法兰用于与不同轴线的旋转设备完成固定连接，双万向节的结构设计可以补偿两轴之间的角度偏移与径向位移，在传动过程中即使两轴存在一定的安装角度偏差，也可以稳定传递旋转扭矩，避免刚性连接带来的轴件磨损、传动卡滞问题。设计过程中充分考虑了实际装配的合理性，所有铰接部位预留了合理的活动间隙，法兰安装孔的尺寸符合通用传动设备的安装标准，既可以用于传动结构的原理演示，也可以作为非标传动设备设计的参考模型，直观展示万向传动轴的连接方式与运动特性。
