带轴承连杆活塞的发动机曲轴总成结构

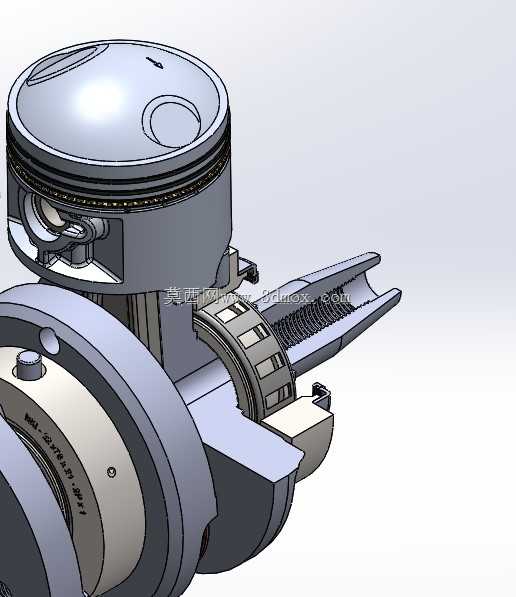

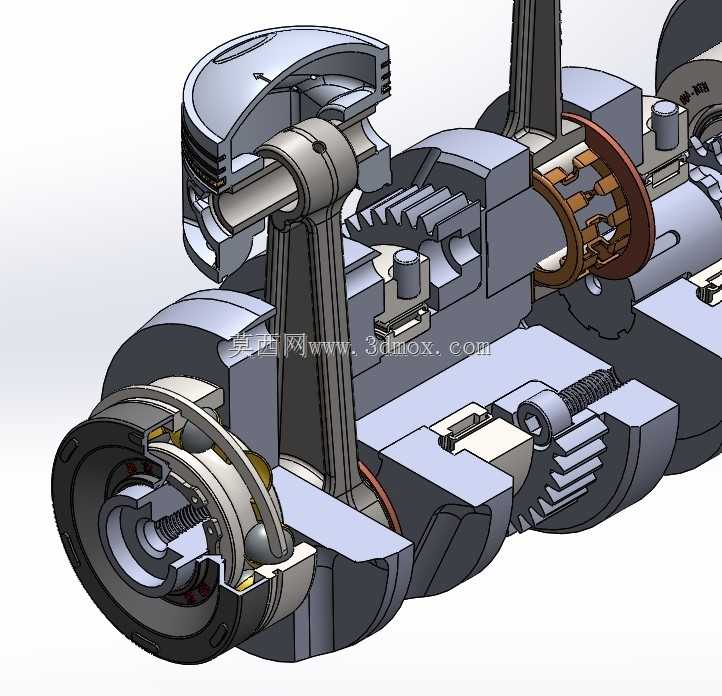

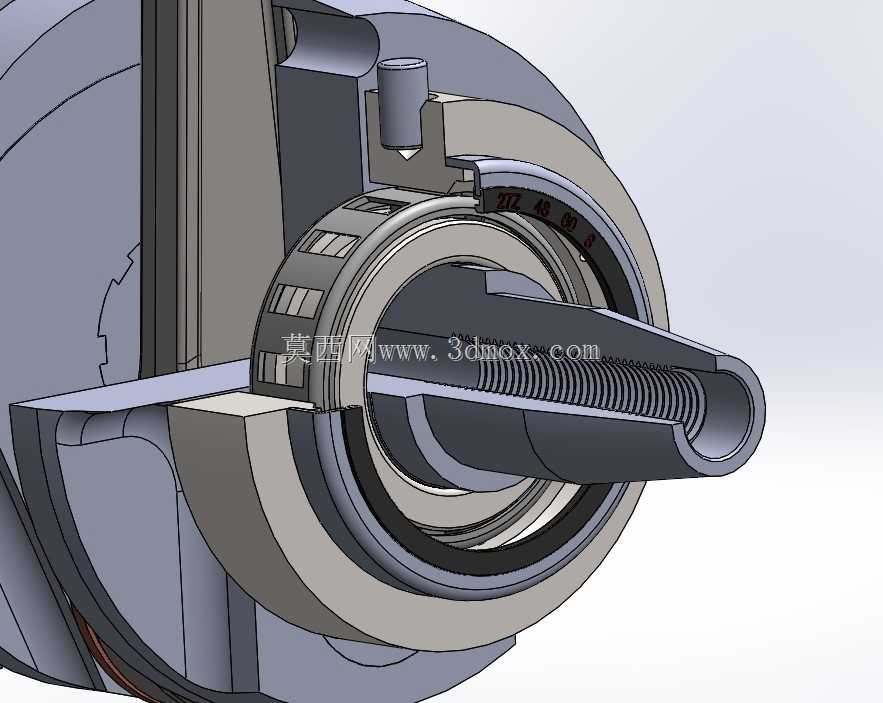

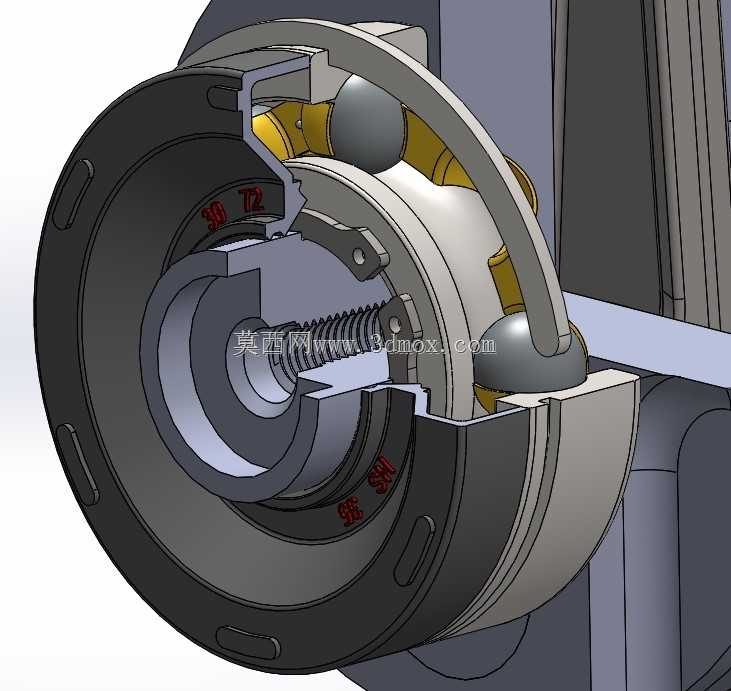

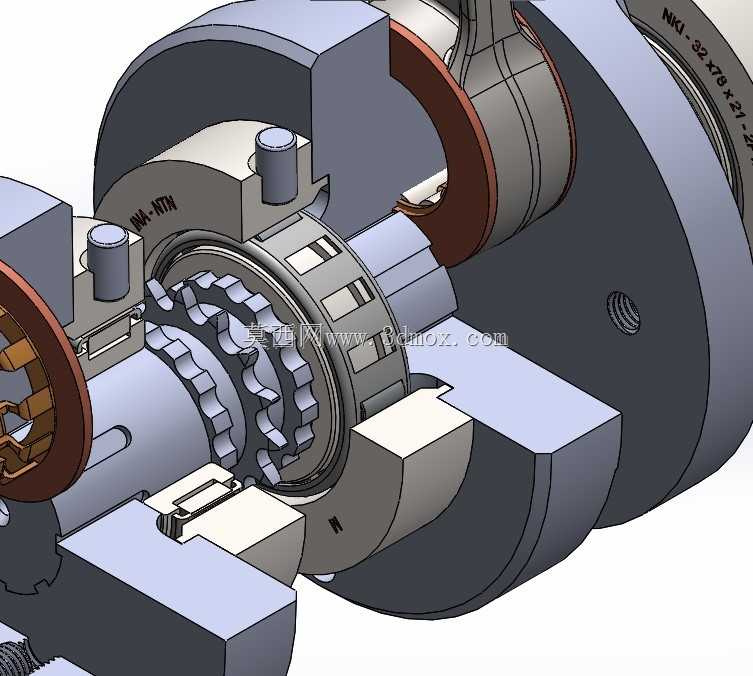

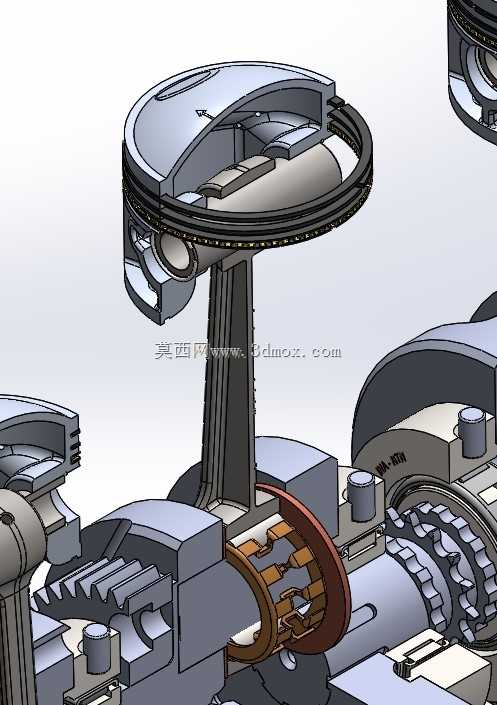

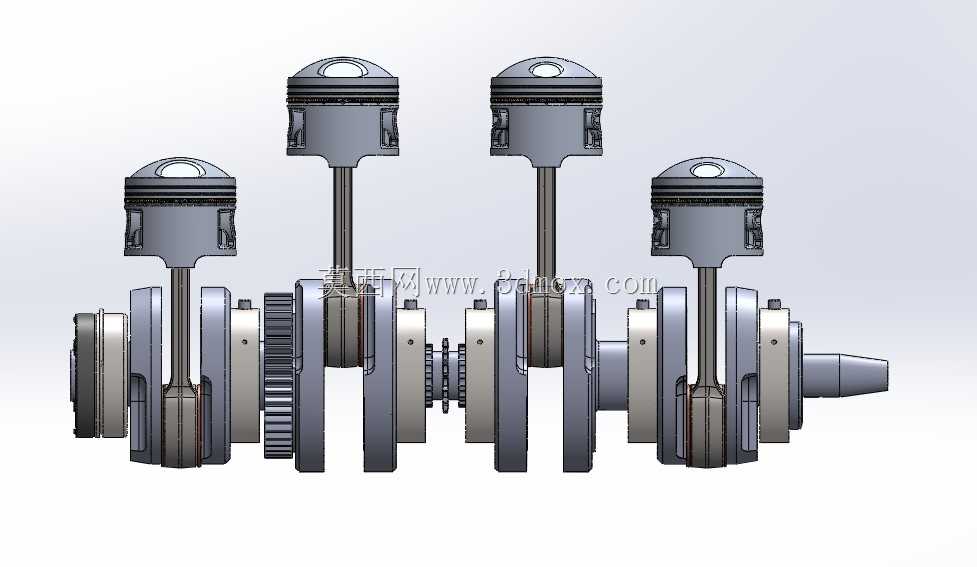

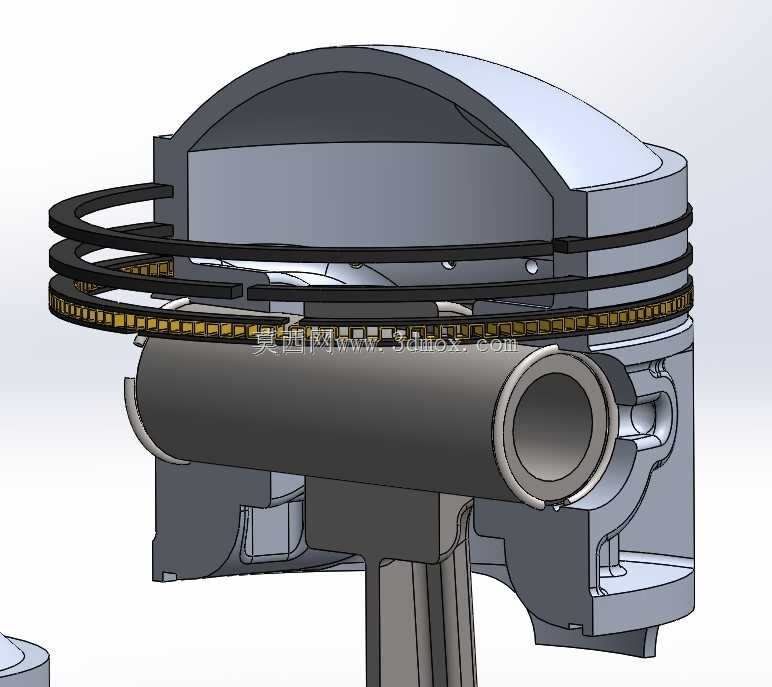

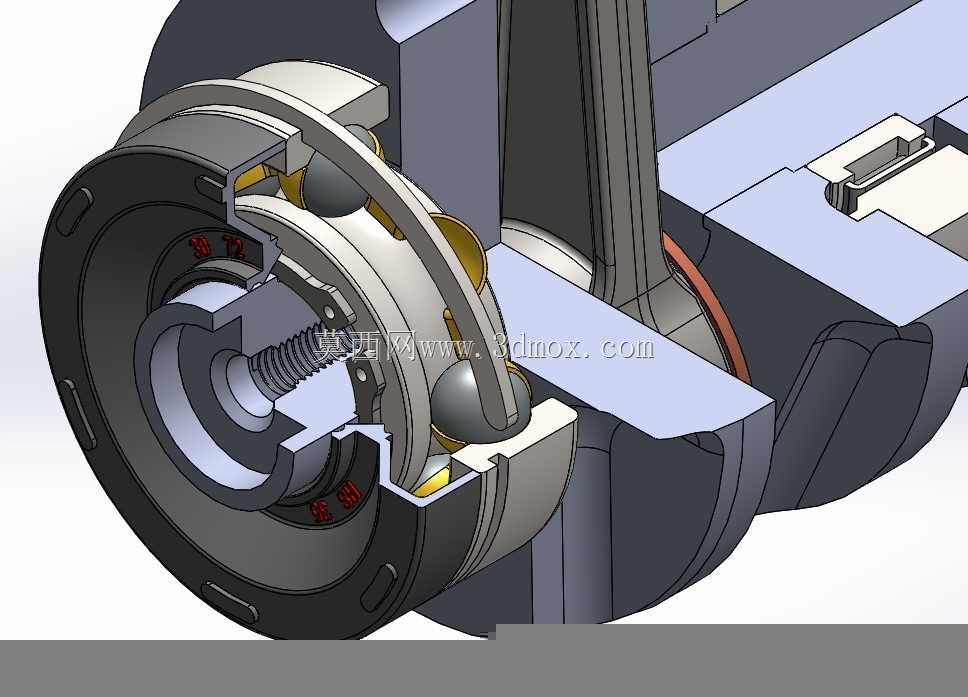

这套曲轴总成结构是内燃机动力输出端的核心传动部件，主要应用在小排量内燃动力设备中，承担着将活塞往复直线运动转化为旋转扭矩的核心功能，是动力设备实现动力输出的关键转换载体。在实际工况中，曲轴需要持续承受连杆传递来的交变冲击载荷，同时要将燃烧做功产生的动力稳定传递给后端的传动系统，带动配套负载完成作业，其结构强度、装配精度直接决定了整台动力设备的运行稳定性、输出效率与使用寿命。整套总成集成了曲轴本体、支撑轴承、传动连杆、活塞组件四个核心部分，各部件之间的配合精度经过严谨匹配，能够有效降低运行过程中的摩擦损耗与振动幅度。设计过程中，首先围绕动力输出的扭矩需求确定了曲轴的曲柄半径与主轴颈直径，保证曲轴本体在承受峰值爆发压力时不会出现形变断裂；其次针对轴承的安装位置做了同轴度公差约束，确保多段主轴颈的回转中心保持一致，避免高速运转时出现偏磨、烧瓦的故障；连杆部分采用了分体式大头设计，能够便捷完成与曲轴曲柄销的装配连接，小头端通过活塞销与活塞铰接，配合间隙预留了热膨胀余量，适配不同工况下的温度变化；活塞部分的裙部型线做了适配性优化，能够在缸筒内保持稳定的往复运动，减少侧推力带来的敲缸异响。从安装边界来看，整套总成的主轴颈安装位完全适配对应排量的缸体主轴承座孔尺寸，连杆长度与活塞行程严格匹配缸体的冲程设计要求，活塞的外径与对应缸筒内径保持标准配合公差，不需要额外修改即可完成整机装配；轴向定位结构设置在中间主轴颈位置，能够限制曲轴运转过程中的轴向窜动量，保证动力输出的同轴度。各部件之间的润滑油道做了连通设计，压力润滑油可以通过曲轴内部油道直达各轴承配合面、活塞销配合面，在高速运转时形成稳定油膜，降低部件磨损速率，整套结构的动平衡特性经过优化，能够在额定转速区间保持平稳运行，减少整机振动与噪音。
