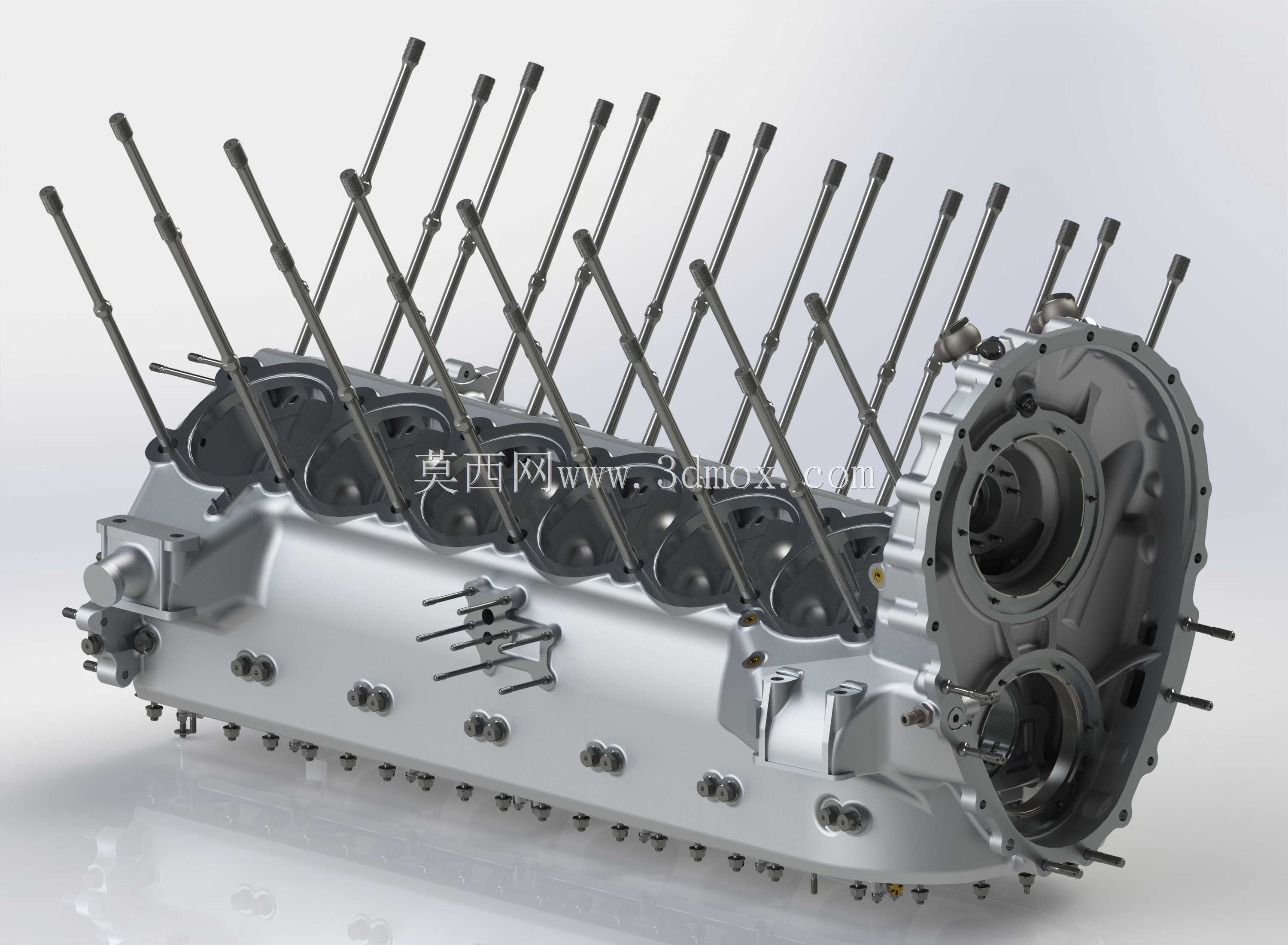

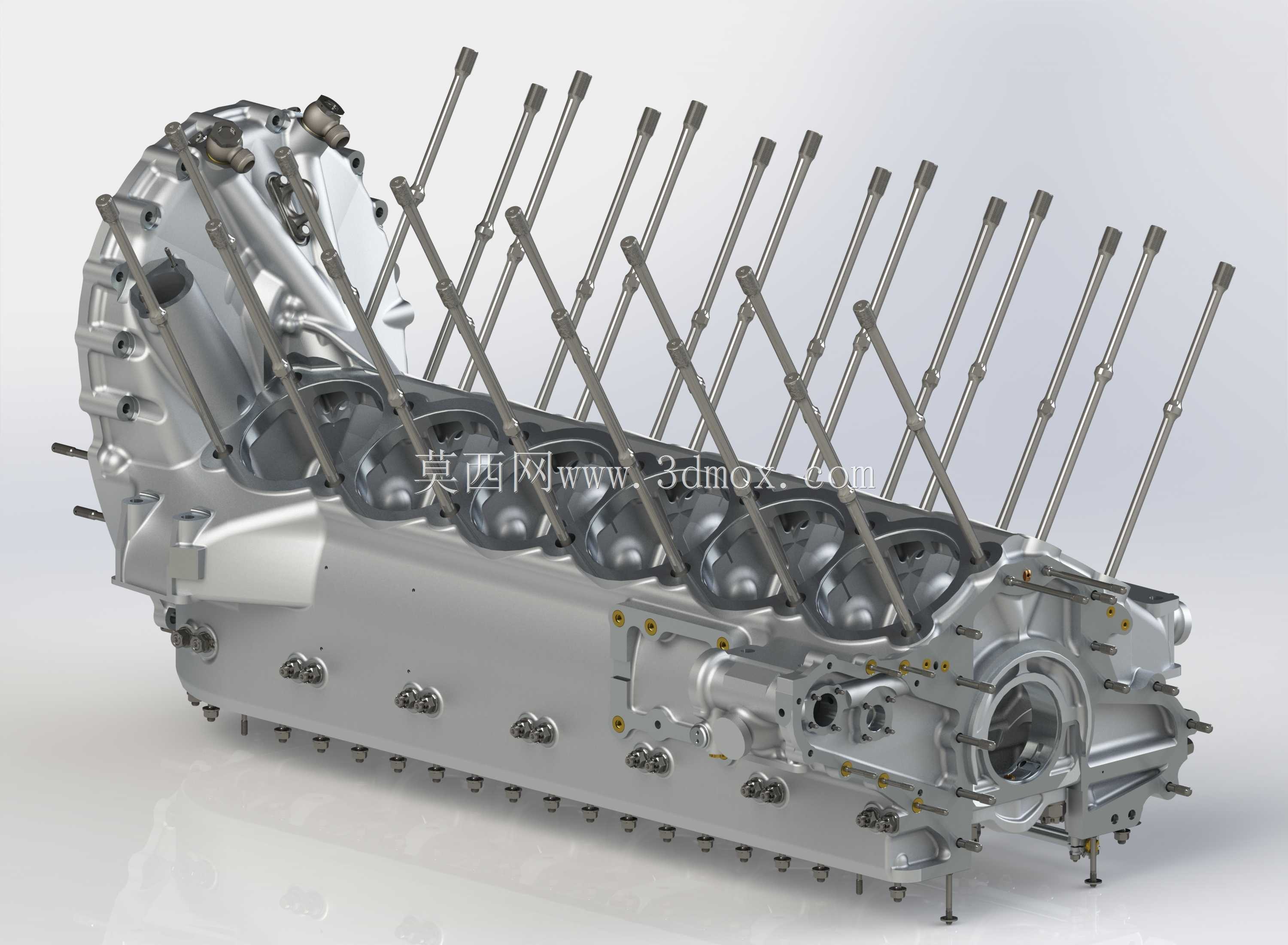

梅林V型12缸航空发动机上曲轴箱结构

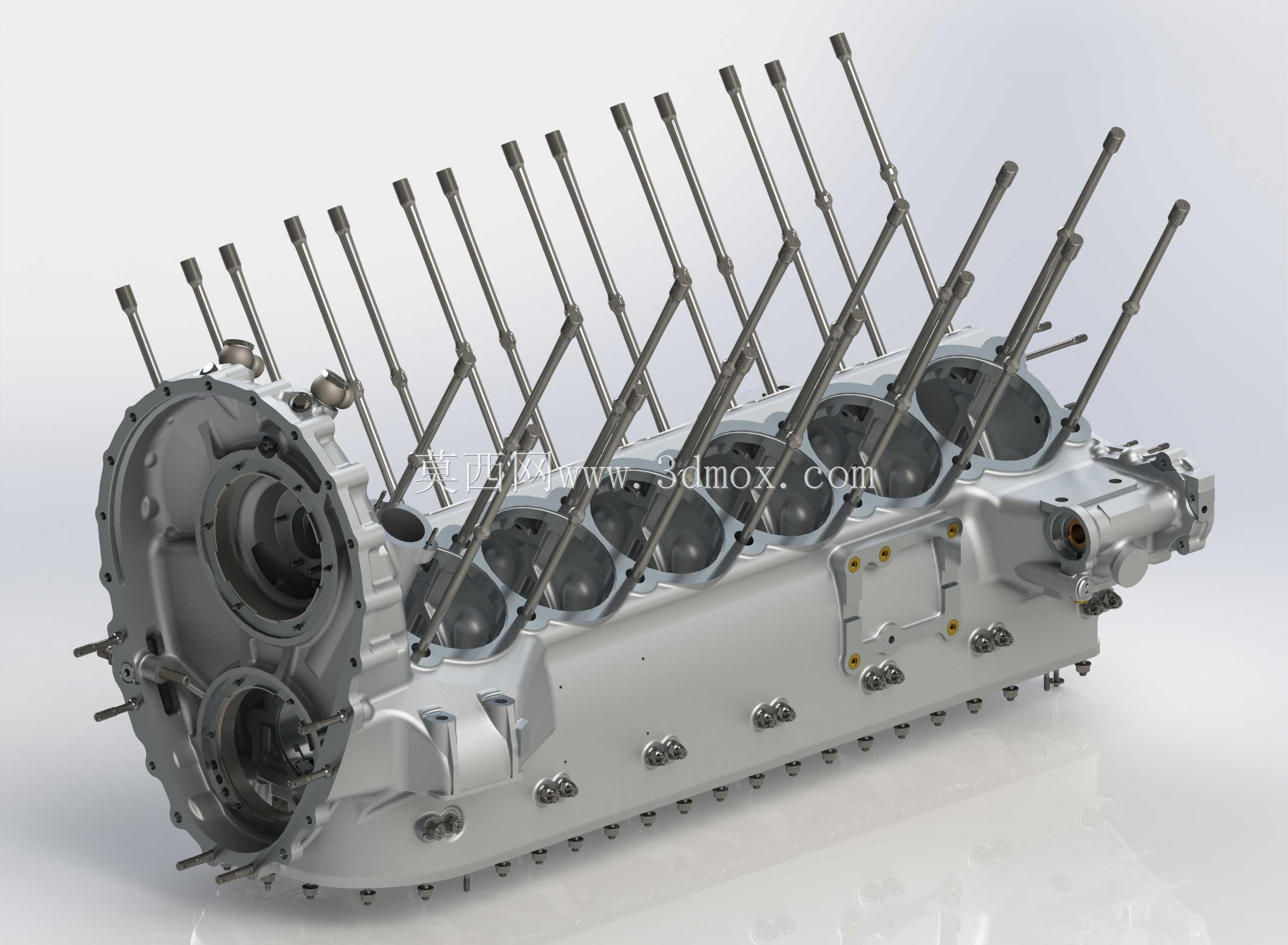

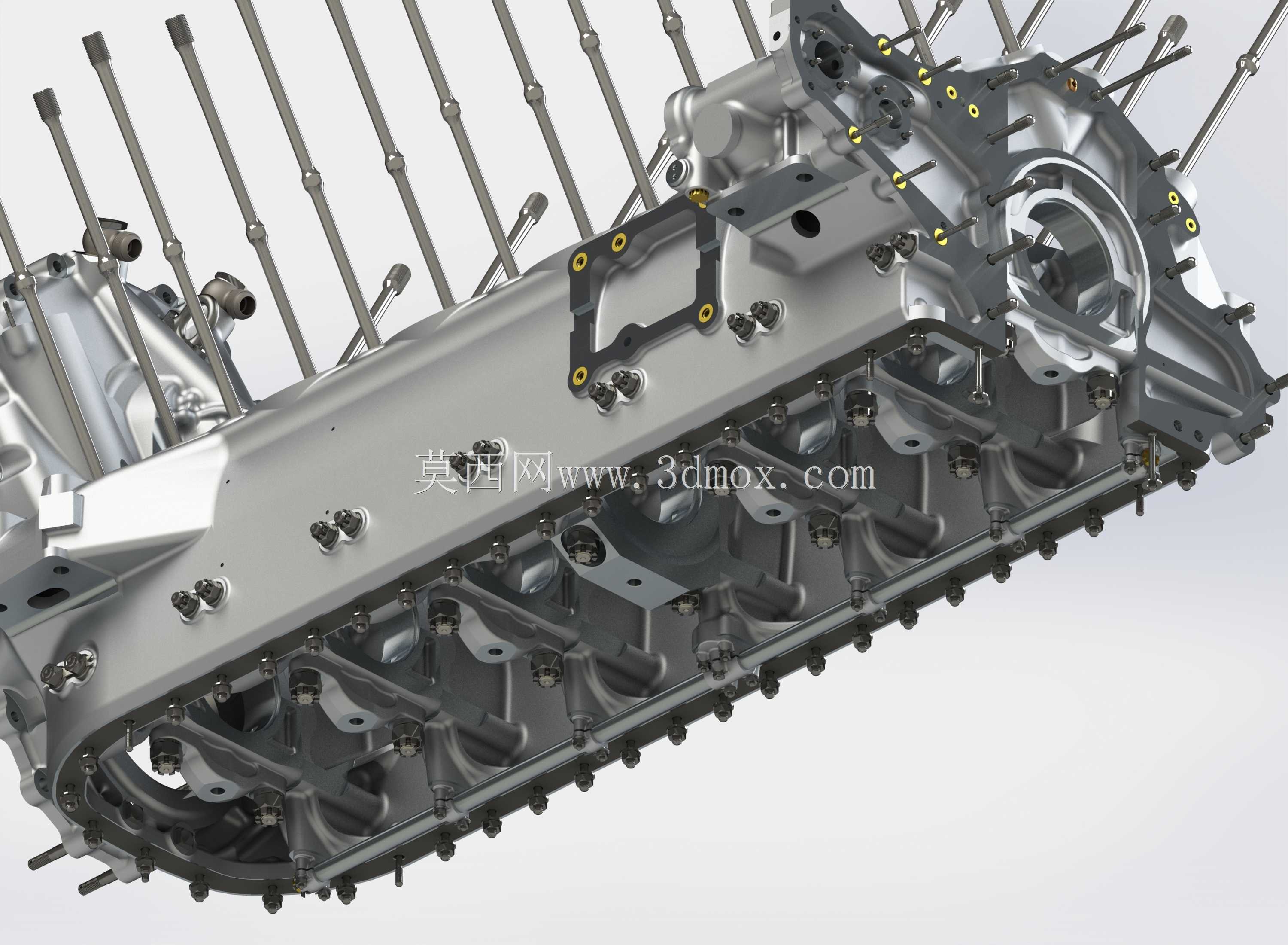

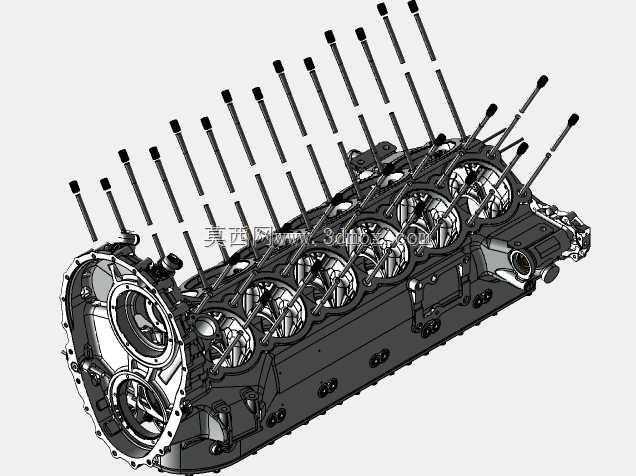

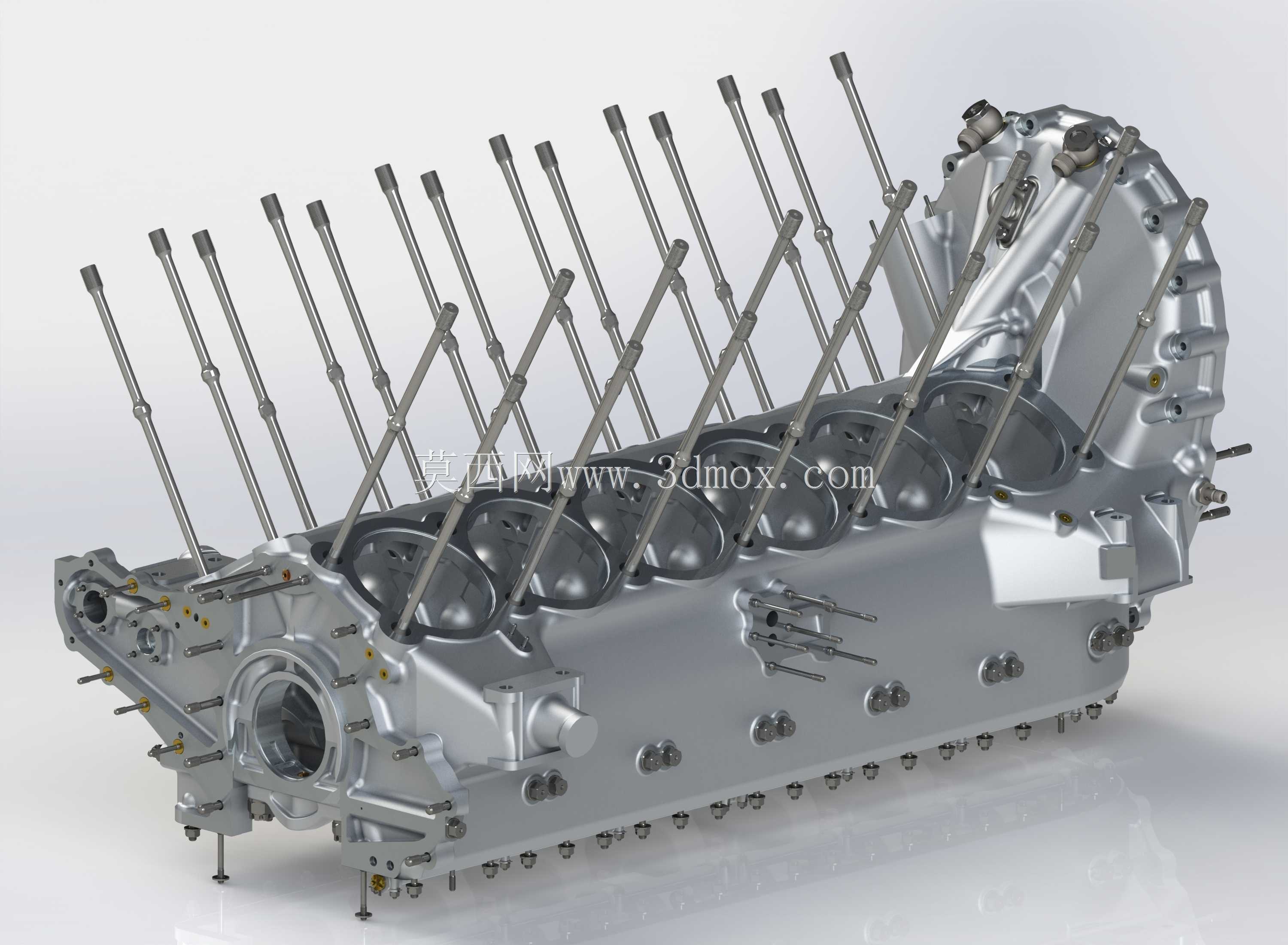

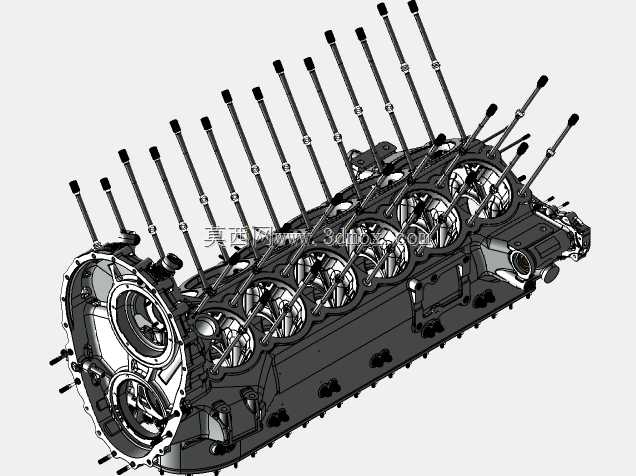

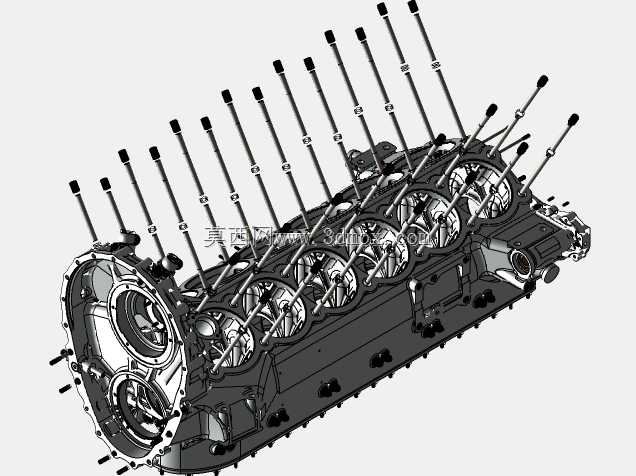

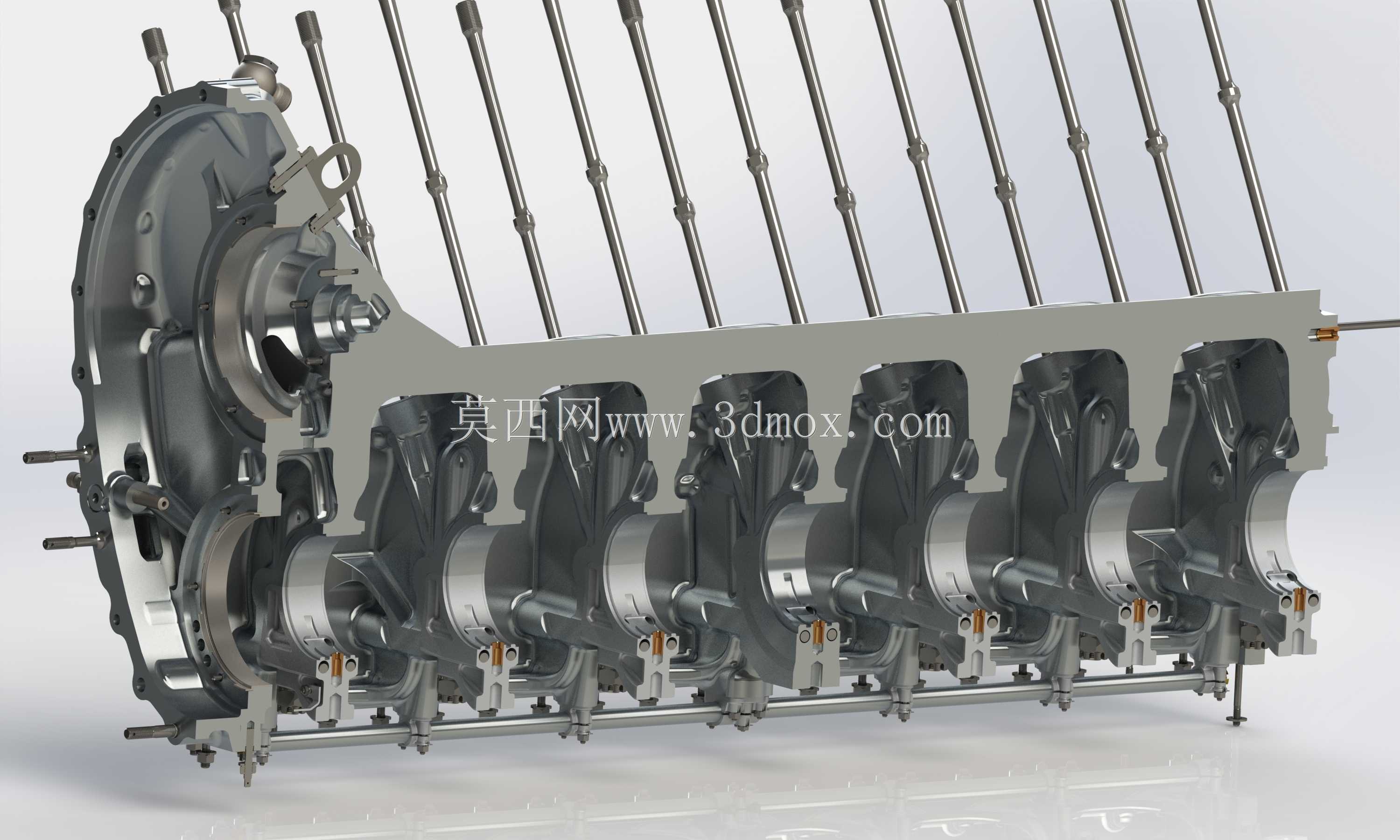

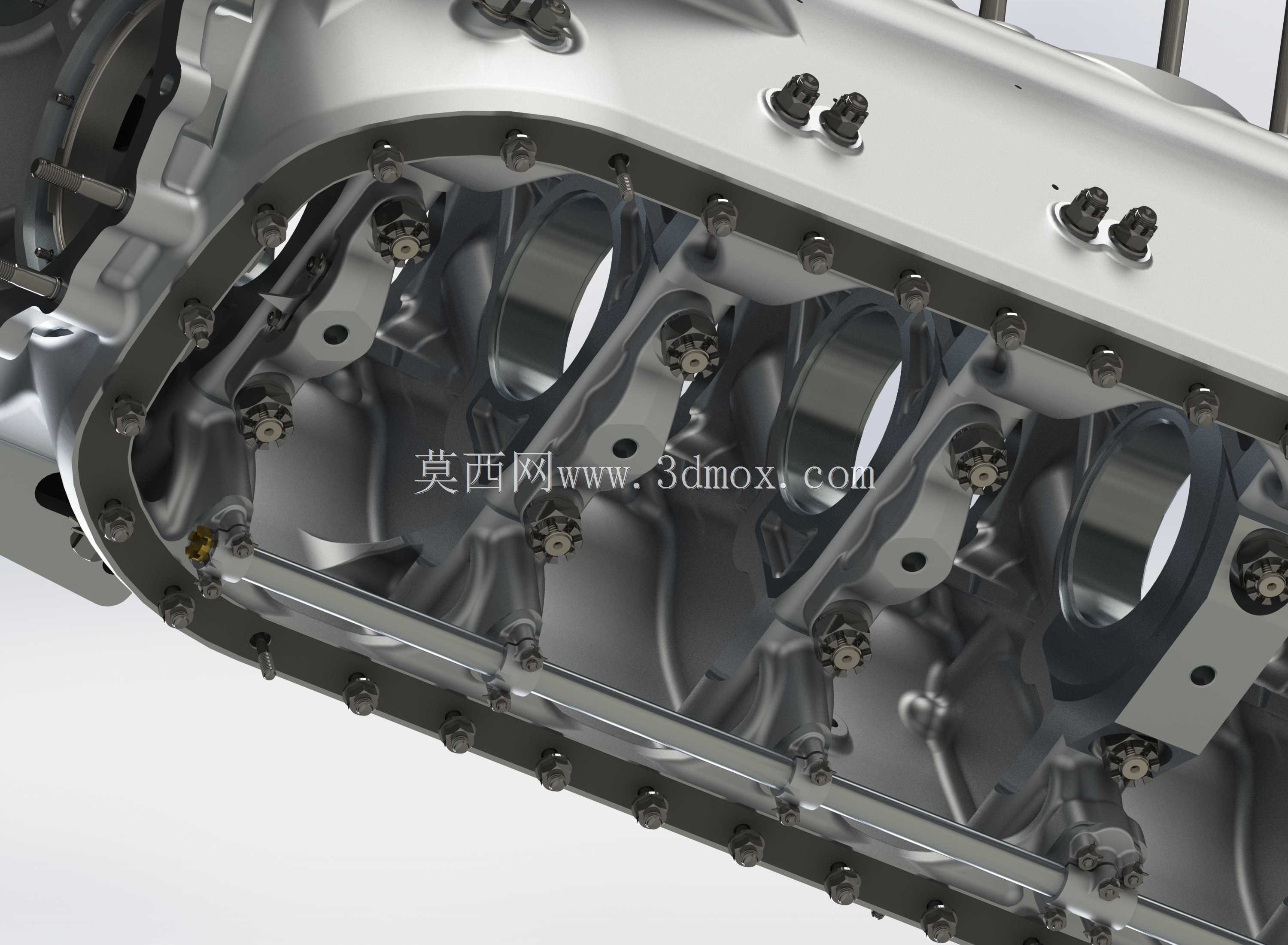

该结构是大排量V型12缸液冷航空发动机的核心承载部件，对应二战时期经典战机动力系统的上半曲轴箱组件，主要应用于单发螺旋桨战斗机的动力总成集成环节，是整台发动机的骨架式承载结构。在实际装机场景中，该部件承担着连接气缸组、承载曲轴运转载荷、集成附件安装接口、密封曲轴箱上腔的核心作用，所有气缸的安装定位、凸轮轴传动机构的布置、发动机前机匣与附件机匣的连接都依托该部件完成，直接决定了整台发动机的装配精度与运转可靠性。从功能特性来看，该曲轴箱采用高强度铝合金铸造后经精密机加工成型，V型夹角两侧均匀布置12组气缸安装定位面，每组定位面都预留了气缸紧固长螺栓的穿装孔位，这些长螺栓贯穿气缸与下曲轴箱，将燃烧爆发压力、活塞往复惯性力产生的交变载荷均匀传递到整个箱体结构上，避免局部应力集中导致的箱体变形开裂。箱体前端集成了减速器与附件传动的安装接口，可匹配螺旋桨减速机构、磁电机、滑油泵、冷却液泵等附件的安装定位，后端预留了与飞机防火墙连接的安装支脚，同时集成了发动机主安装节的定位结构，可将整台发动机的推力、振动载荷传递到飞机机身结构上。设计思路上，该结构充分考虑了航空发动机轻量化与高可靠性的平衡，箱体外壁布置了多道纵横交错的加强筋，在不额外增加过多重量的前提下大幅提升了箱体的刚性，可承受12缸连续高负荷运转产生的强烈振动；主轴承座区域采用加厚的一体式铸造结构，保证曲轴高速旋转时的支撑刚度，避免轴承座变形导致的曲轴偏磨；箱体表面预留了多个工艺孔与检测接口，可满足加工过程中的精度检测、装机后的滑油道清理、日常维护检查的需求。从安装边界来看，该部件沿曲轴轴向长度适配V12发动机的整体布置尺寸，V型夹角的角度严格匹配气缸安装的中心距要求，所有安装孔位的位置度、配合面的平面度都按照航空级精度要求设计，既保证与周边气缸、机匣、附件的精准装配，也预留了足够的热膨胀间隙，避免发动机工作时高温状态下不同部件热胀量差异导致的卡滞或密封失效。箱体侧面的安装台可固定点火管路、燃油管路、冷却液管路的固定支架，外部的长螺栓安装凸台经过强化处理，可承受大扭矩紧固时的局部压力，不会出现凸台开裂的问题。
