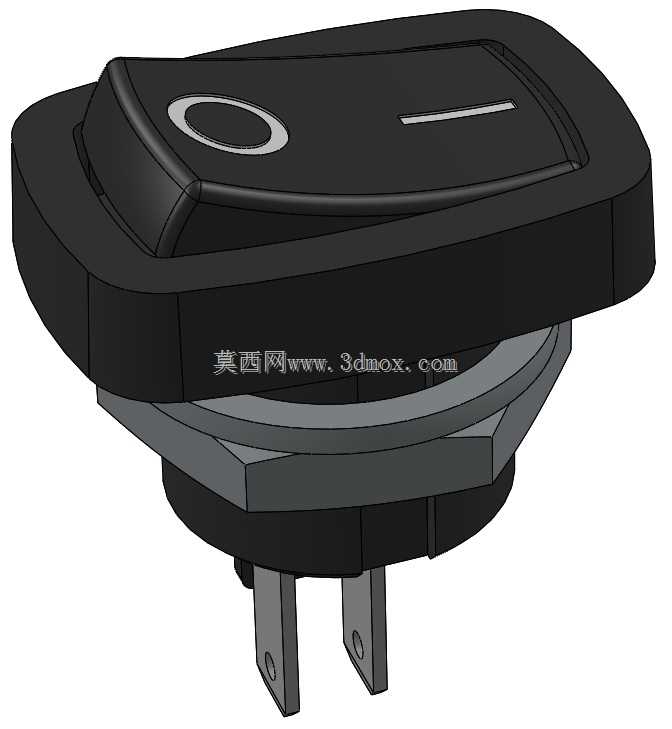

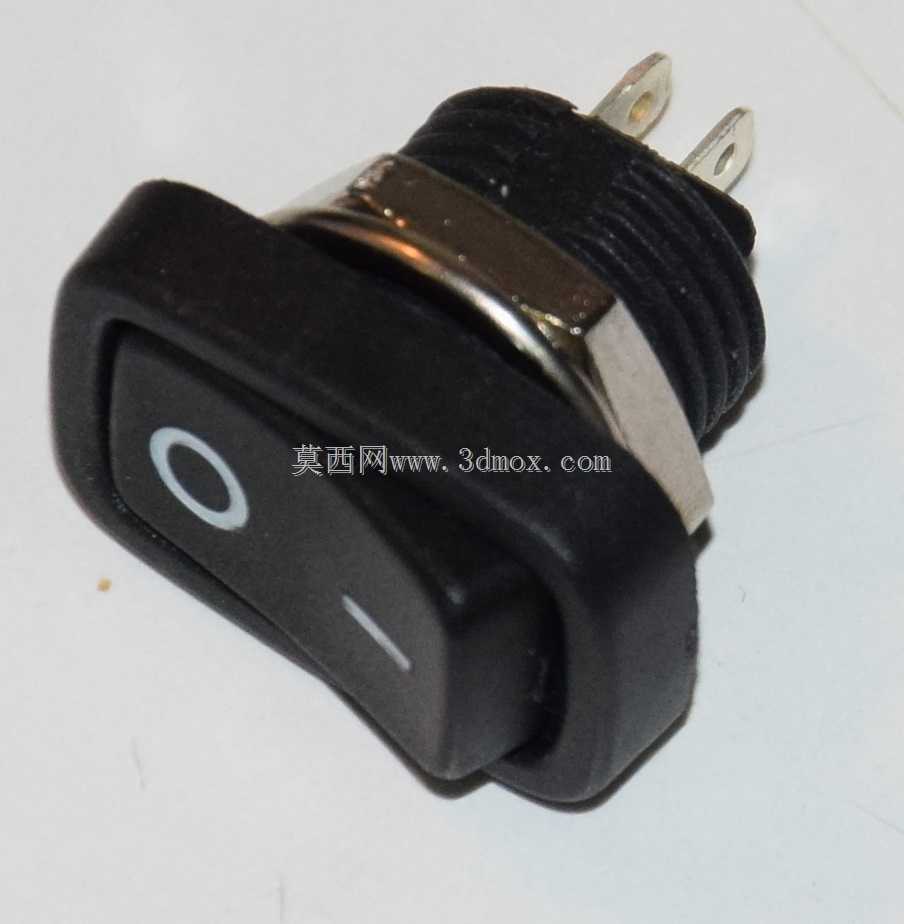

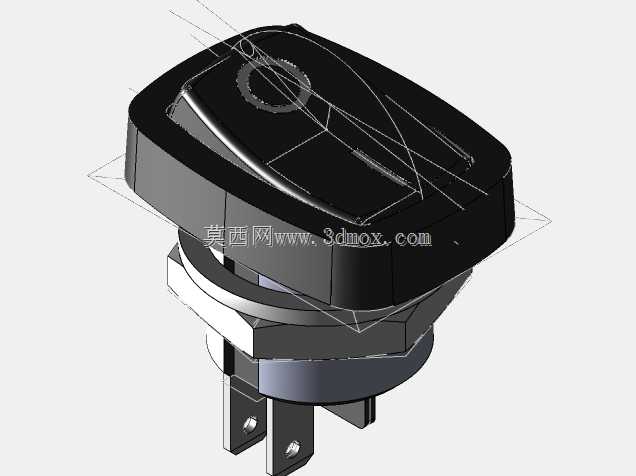

紧凑型尼龙机架船型摇臂翘板开关结构

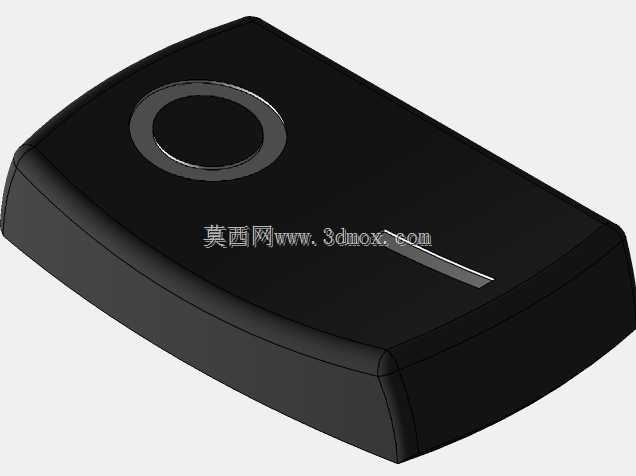

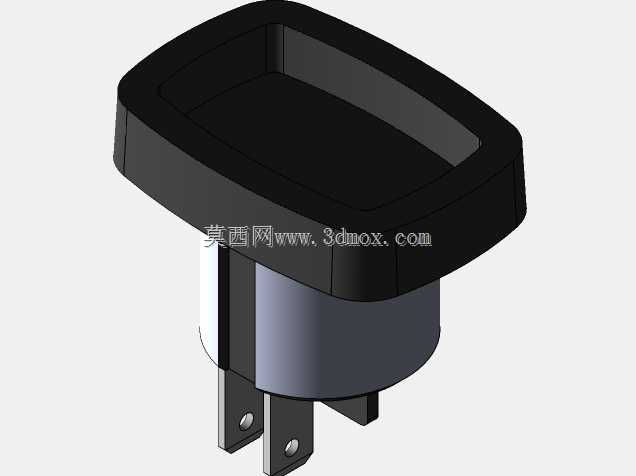

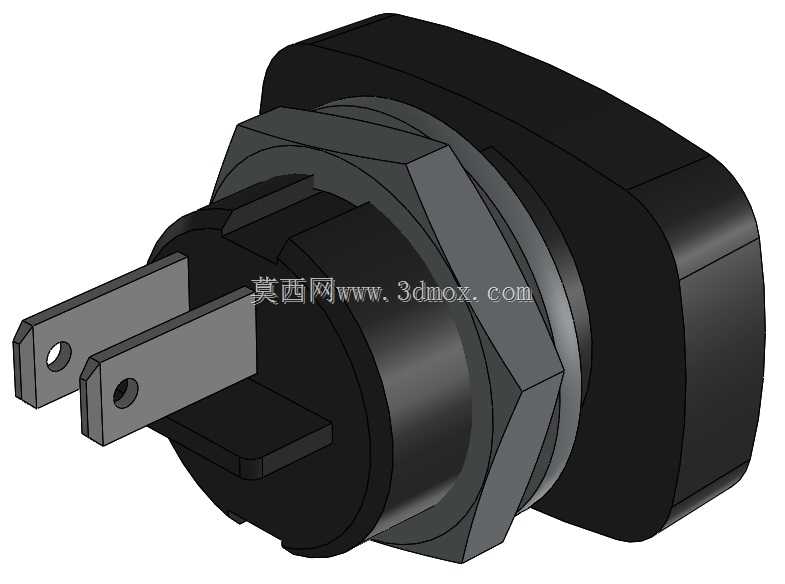

这款翘板摇臂开关主要面向紧凑空间内的低压电气通断控制场景，常见应用覆盖小型家电面板、车载改装电控单元、桌面工业设备操作面、紧凑型配电模块、户外便携储能设备等对安装空间有严格限制的领域，承担主电源通断、功能档位切换的核心控制作用，能够在有限的面板开孔区域内实现稳定的电路切换操作，无需额外预留大尺寸操作空间，适配各类薄型面板、嵌入式安装的设计需求。产品采用尼龙材质作为主体机架结构，充分利用尼龙材料优异的绝缘性能、抗冲击韧性与耐温特性，能够在常规低压工作环境下隔绝带电插脚与外部安装面板的导电风险，同时耐受日常操作带来的反复按压力度，避免长期扳动导致的结构开裂、形变失效问题。开关的额定载流覆盖6A到25A区间，适配125V到250V的常规交流供电场景，能够满足从小功率信号控制到中功率负载直接通断的使用需求，无需额外搭配中间继电器即可驱动常规负载，简化外围电路的设计复杂度。设计层面采用椭圆流线型的按键轮廓，按键表面设置防滑标识与操作对位标记，操作人员无需直视面板即可通过触感分辨开关操作位置，按键的扳动行程经过优化，既保留清晰的操作档位反馈，又避免行程过长导致的操作迟滞，同时按键与底座的配合缝隙做了错位防护设计，能够阻挡日常使用中的灰尘、少量溅液渗入开关内部，降低触点氧化失效的概率。安装结构采用标准螺纹锁紧式设计，适配VM12×1mm规格的面板开孔，安装时仅需在面板上开出对应尺寸的圆孔，将开关本体从面板正面嵌入后通过背部的锁紧螺母旋紧固定即可，无需额外设计卡扣、螺丝固定位，大幅降低面板的加工难度与装配工序，插脚采用标准直插式焊片结构，既可以直接焊接在PCB板上实现板载安装，也可以通过插接端子连接导线，适配不同的布线装配工艺。整体外形轮廓做了圆角过渡处理，安装后与面板贴合紧密，无突出的尖锐棱角，兼顾操作安全性与外观整体性，底座的密封台阶结构能够在安装后与面板紧密贴合，减少安装间隙带来的晃动问题，保证长期使用过程中的结构稳定性。
