飞特FS5109M舵机含配套安装配件结构

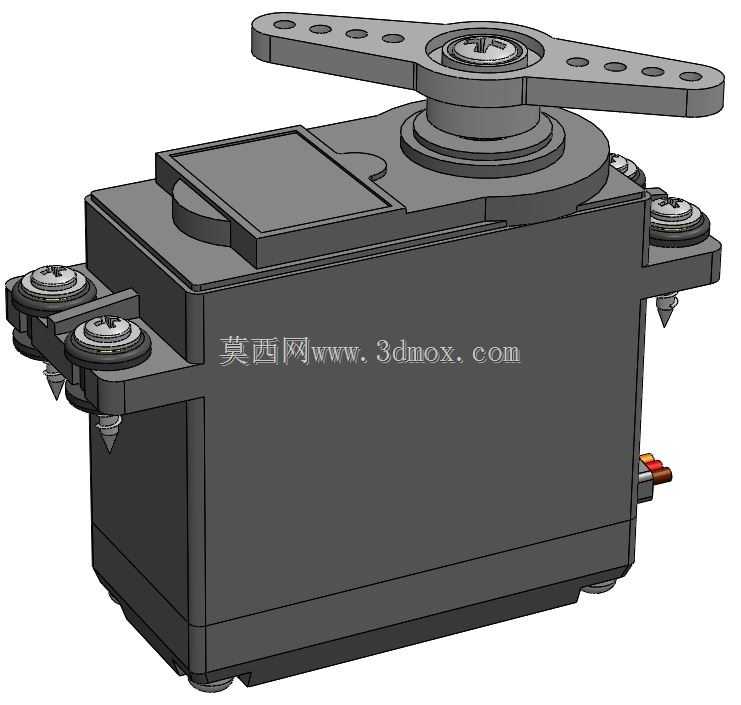

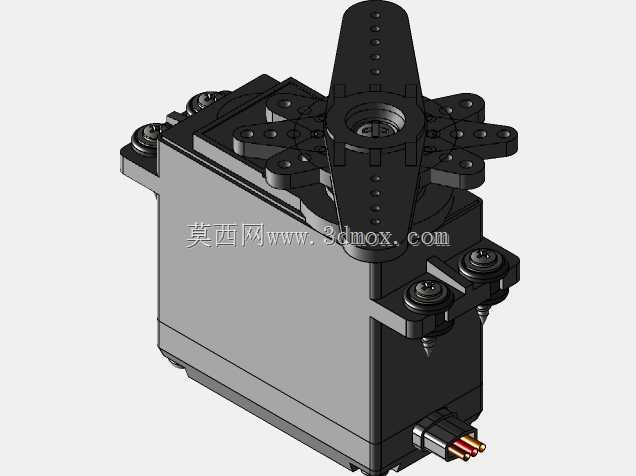

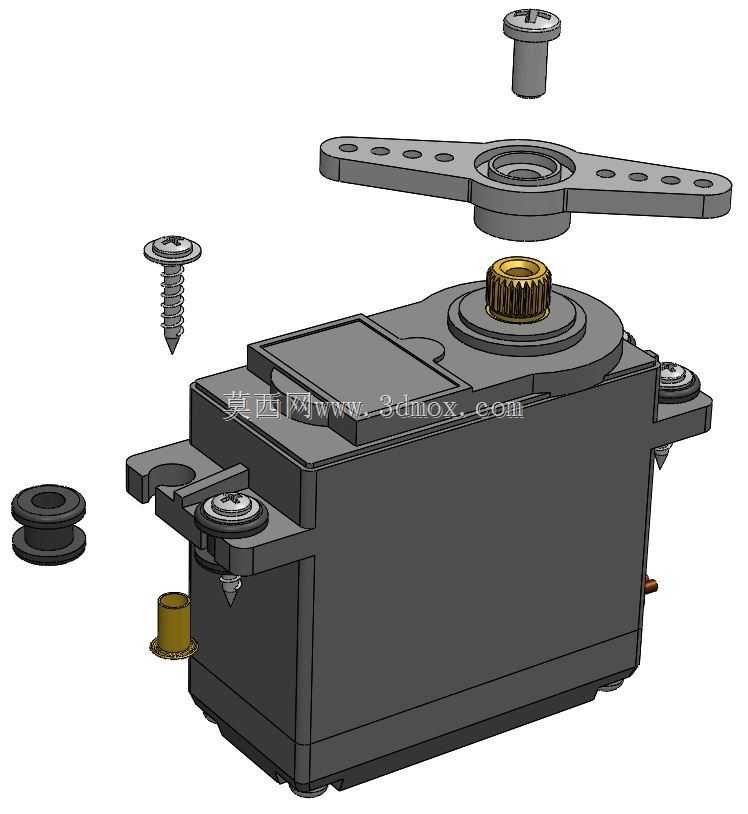

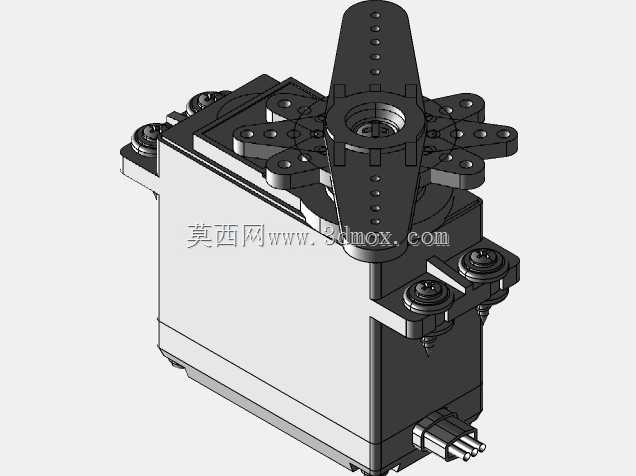

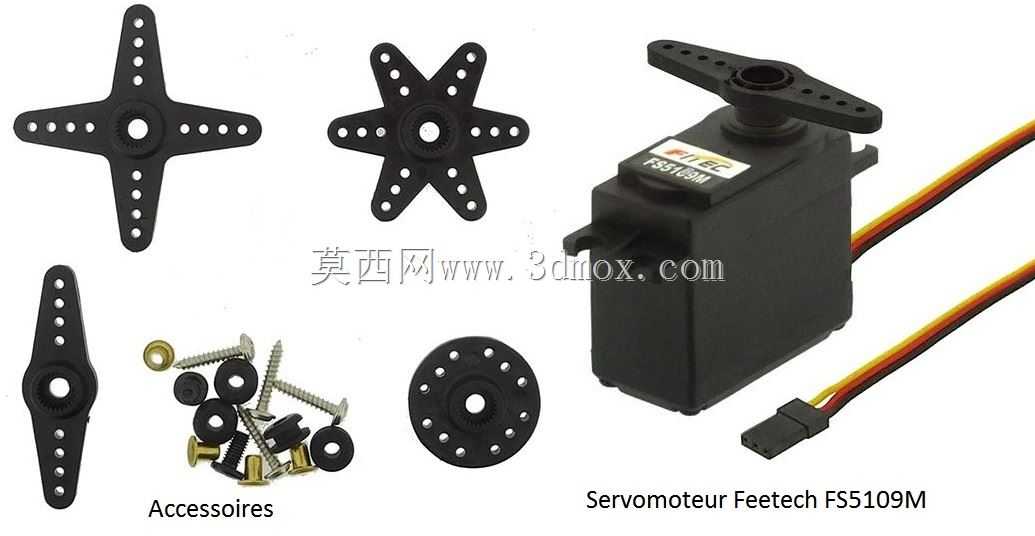

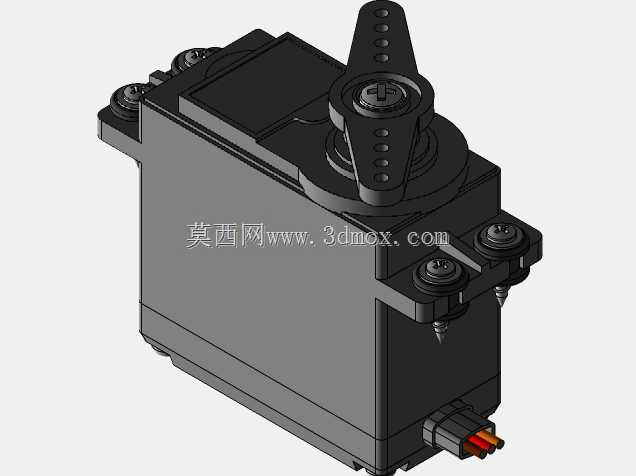

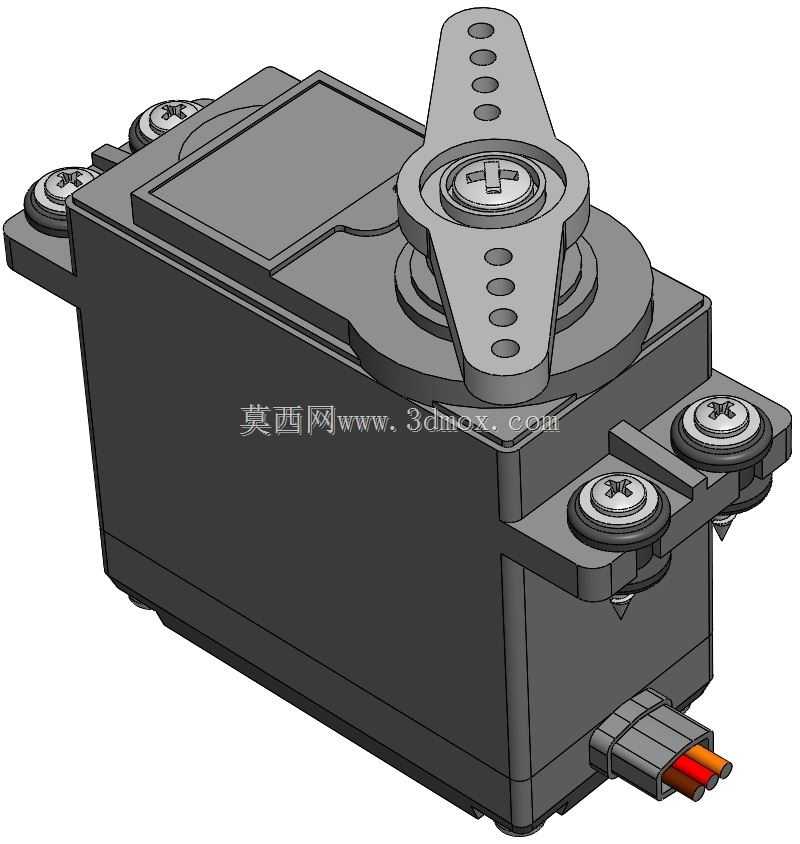

　　在航模舵面控制、小型机器人关节驱动、自动化教具动作执行这类对控制精度、输出扭矩有明确要求的场景里，这类金属齿轮舵机的应用覆盖度极高，不同于无外壳的裸电机方案，一体化封装的舵机本身集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制电路，不需要使用者额外搭建减速与反馈回路，就能直接接收PWM控制信号完成指定角度的偏转输出。这套结构还原了舵机本体与全部配套安装配件，包含顶部一字型输出摇臂、不同规格的安装紧固件、输出轴端的金属齿轮、壳体两侧的减震橡胶衬套，每一个配件的尺寸都对应实际安装的配合边界，做整机结构排布时可以直接调用装配，不需要反复核对安装孔位的干涉问题。从设计逻辑来看，舵机主体采用上下扣合的矩形壳体结构，

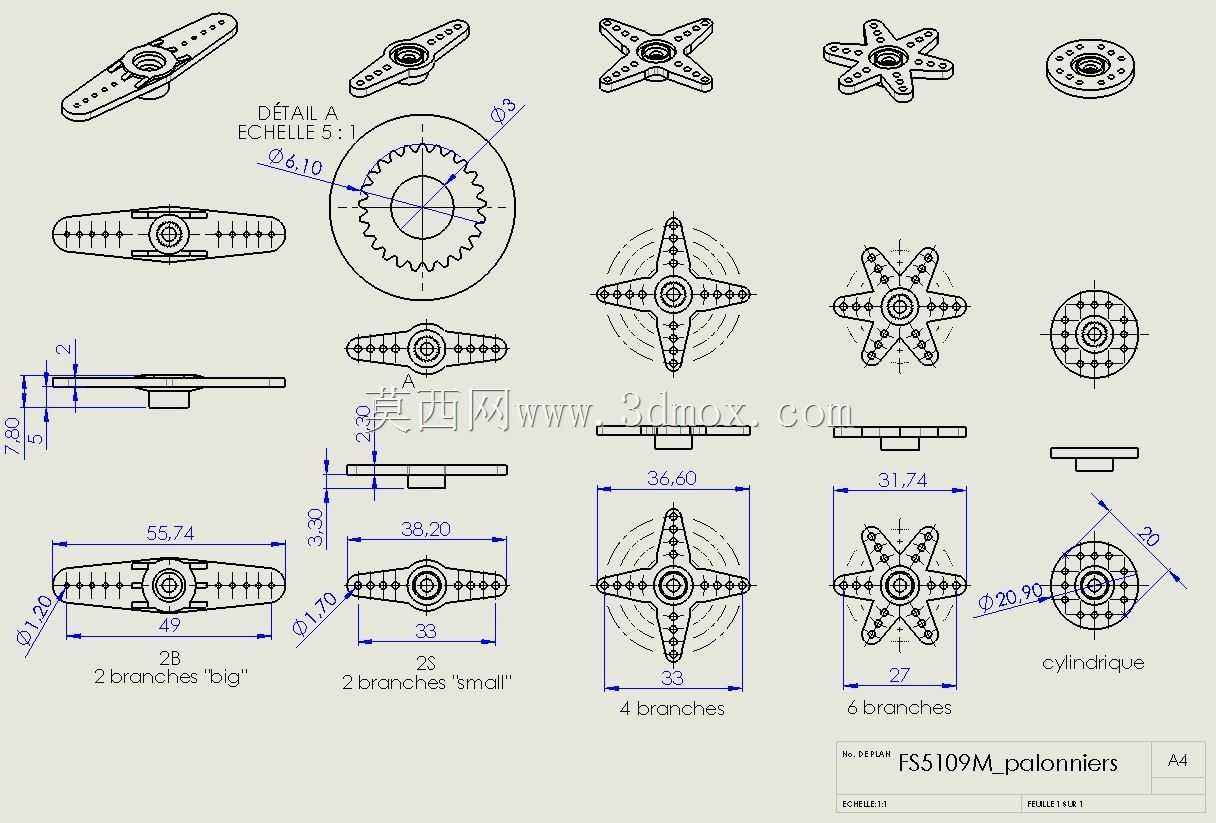

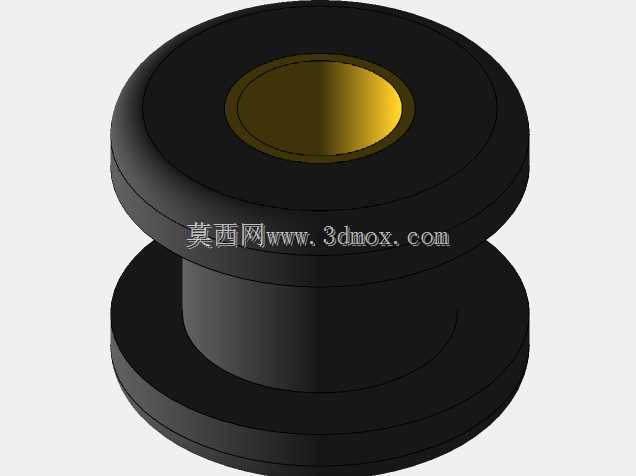

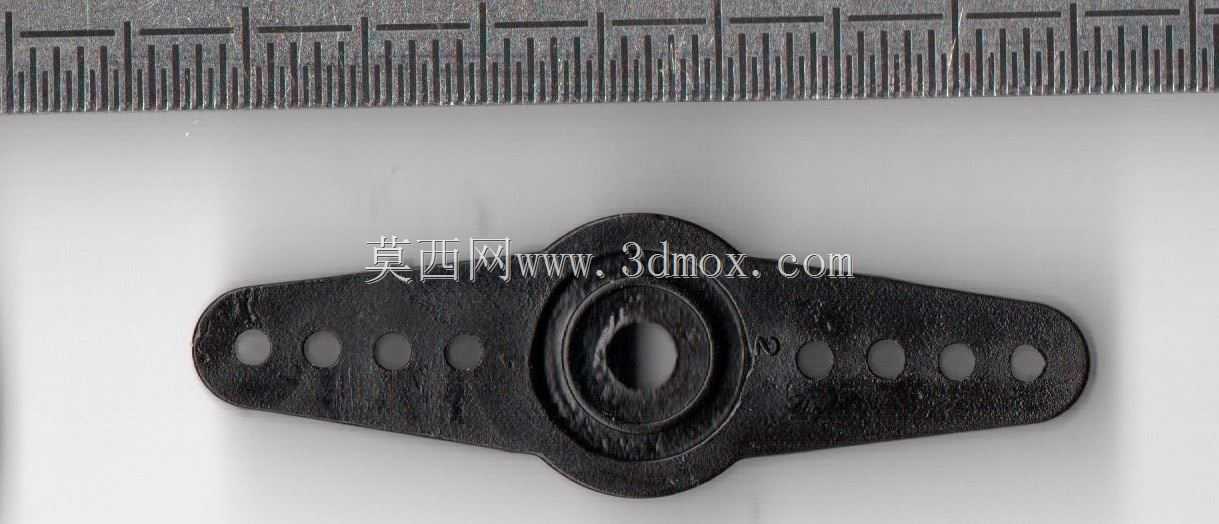

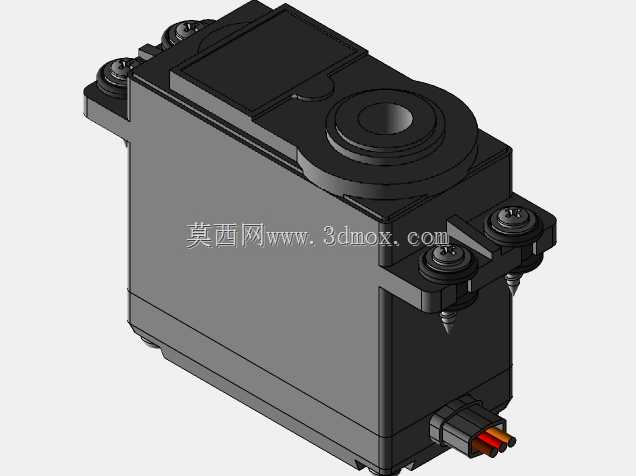

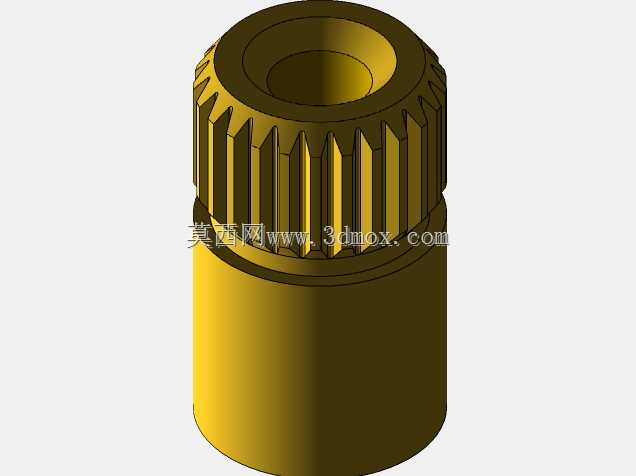

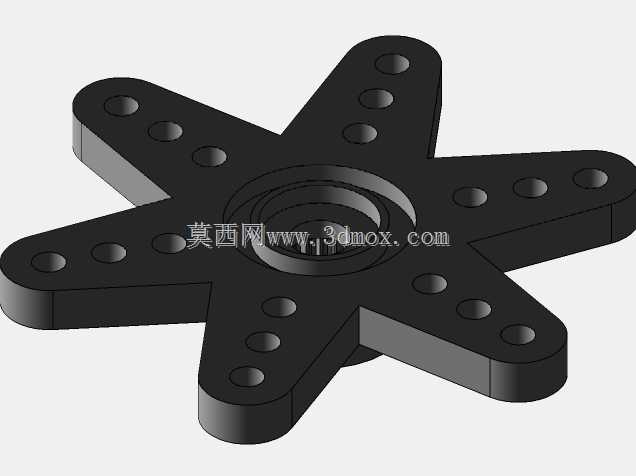

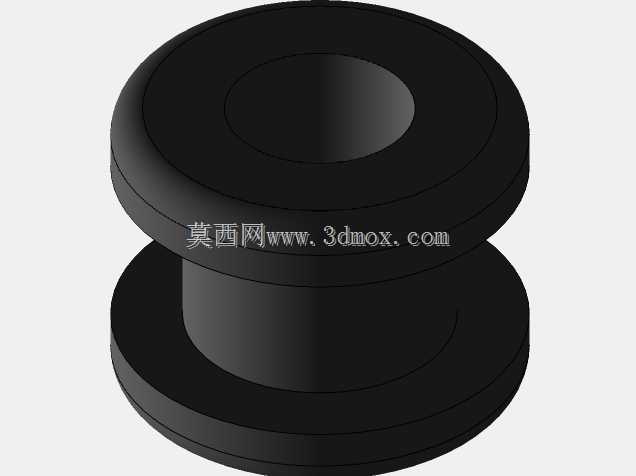

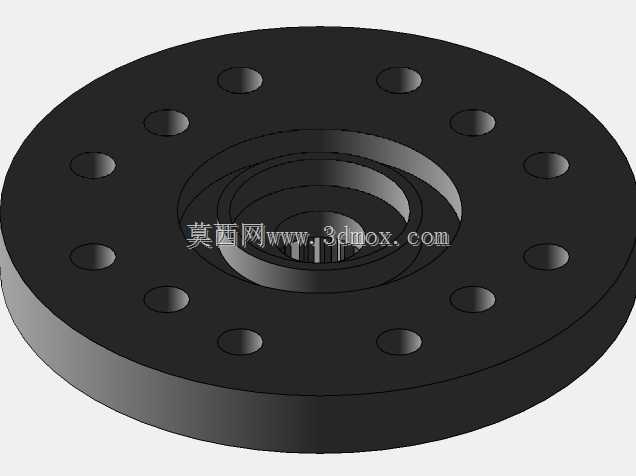

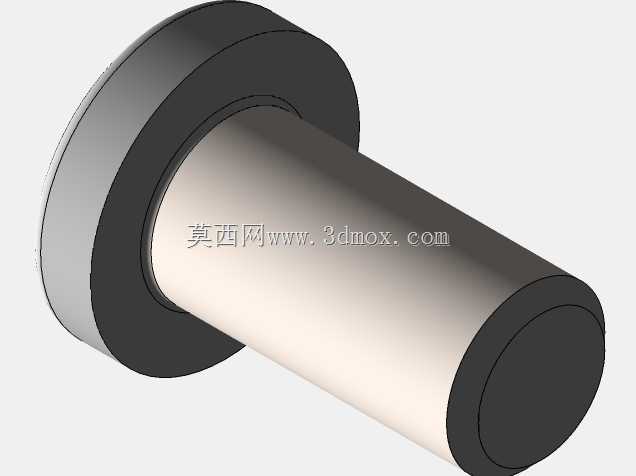

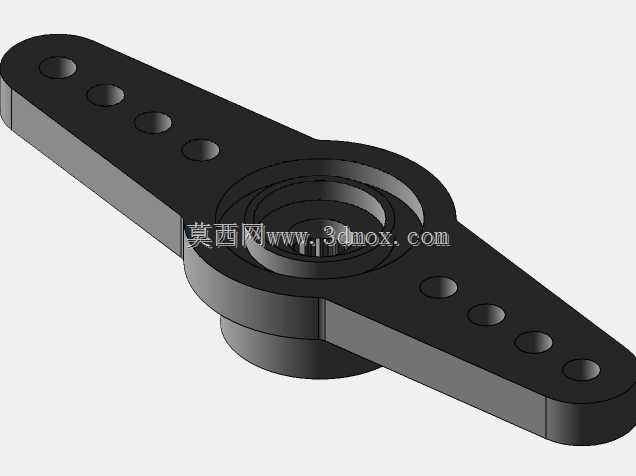

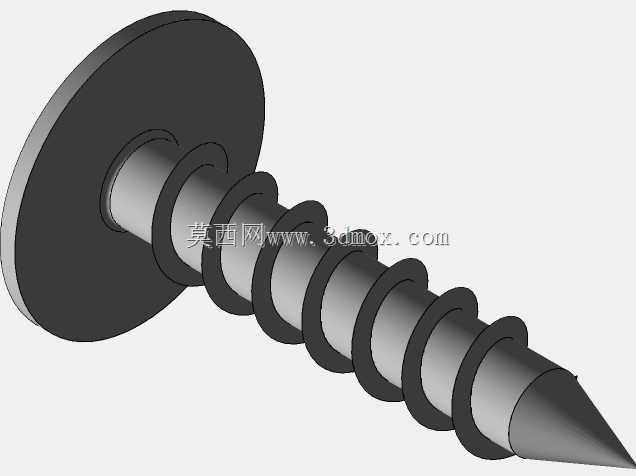

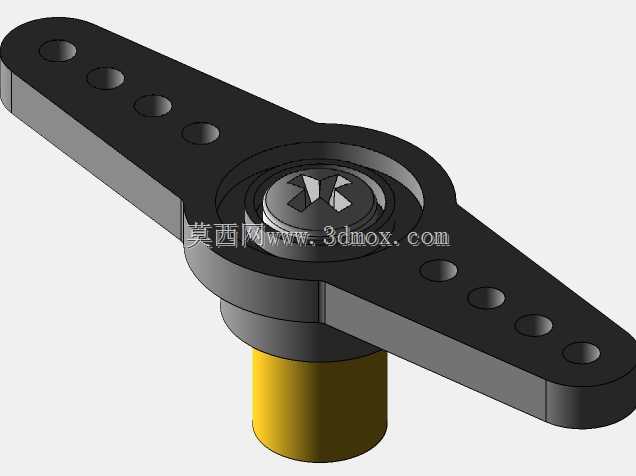

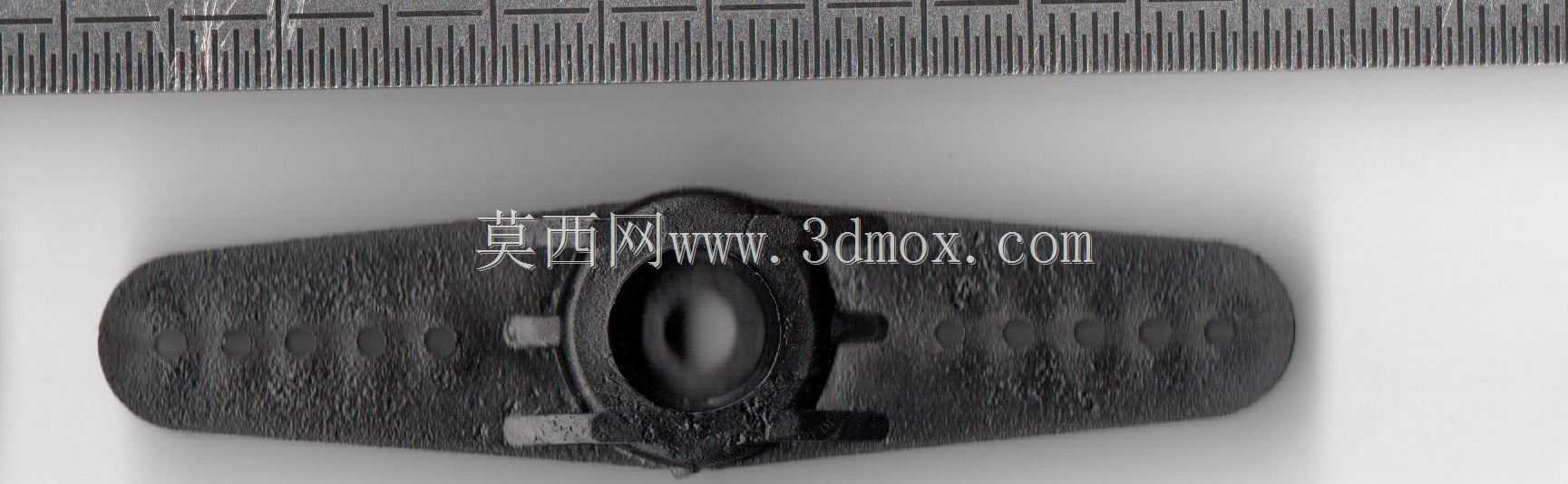

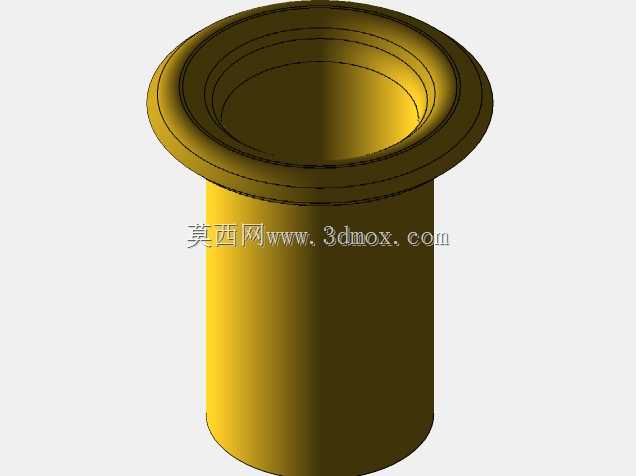

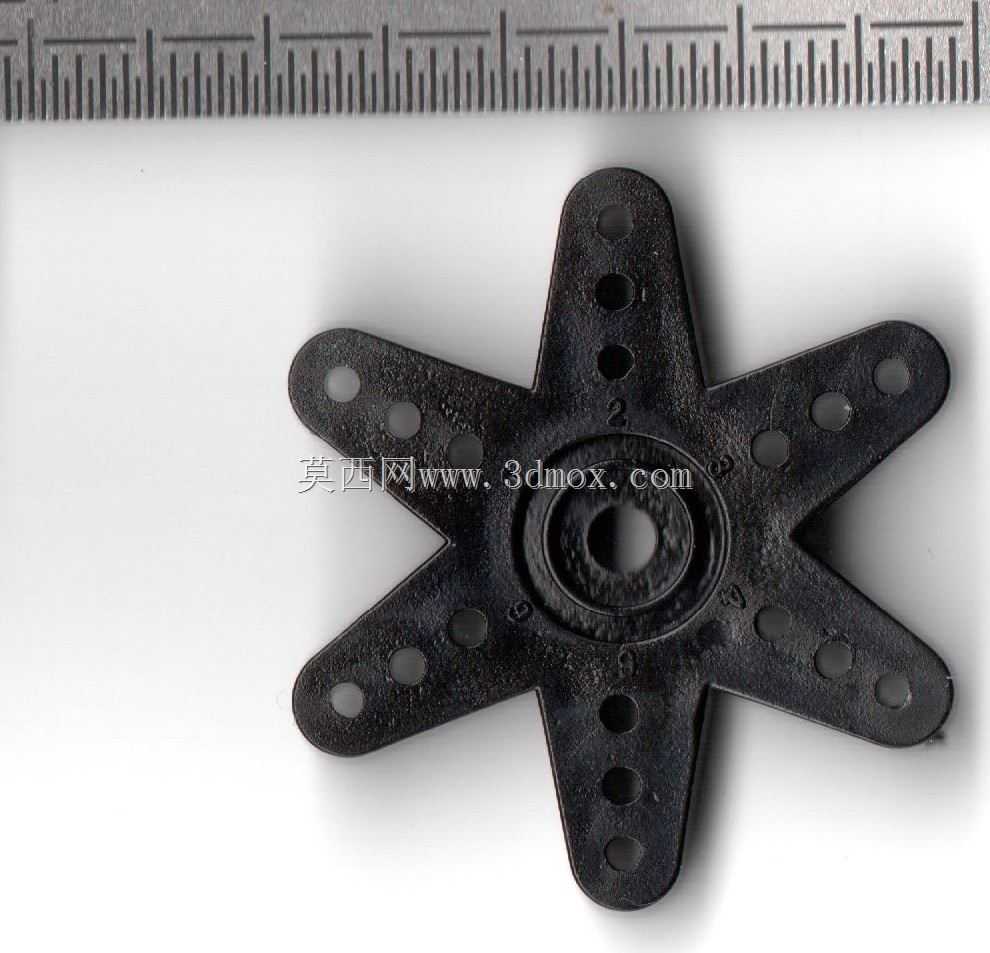

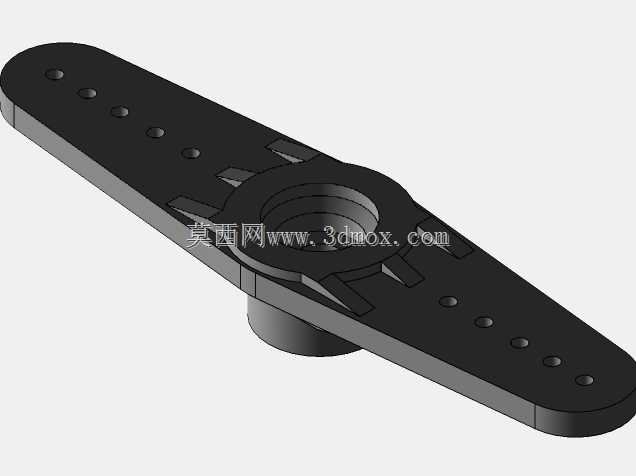

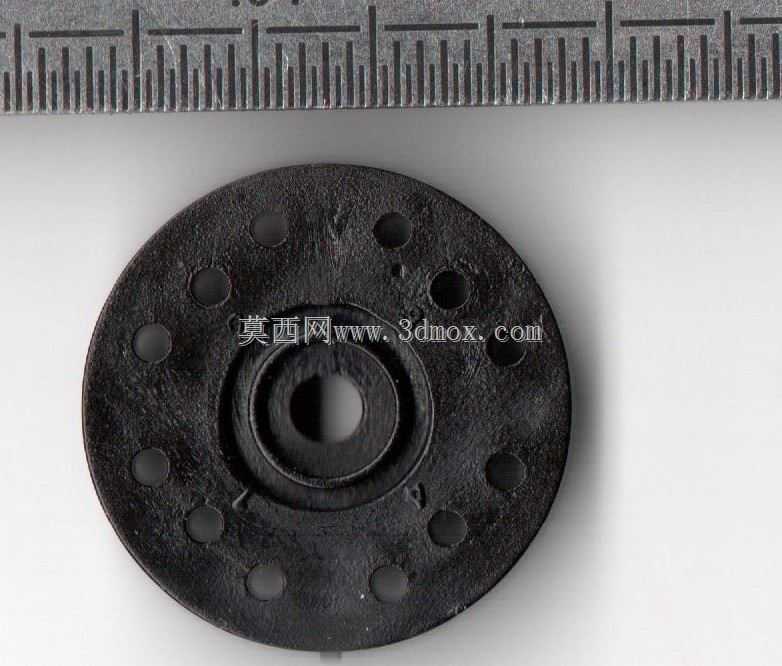

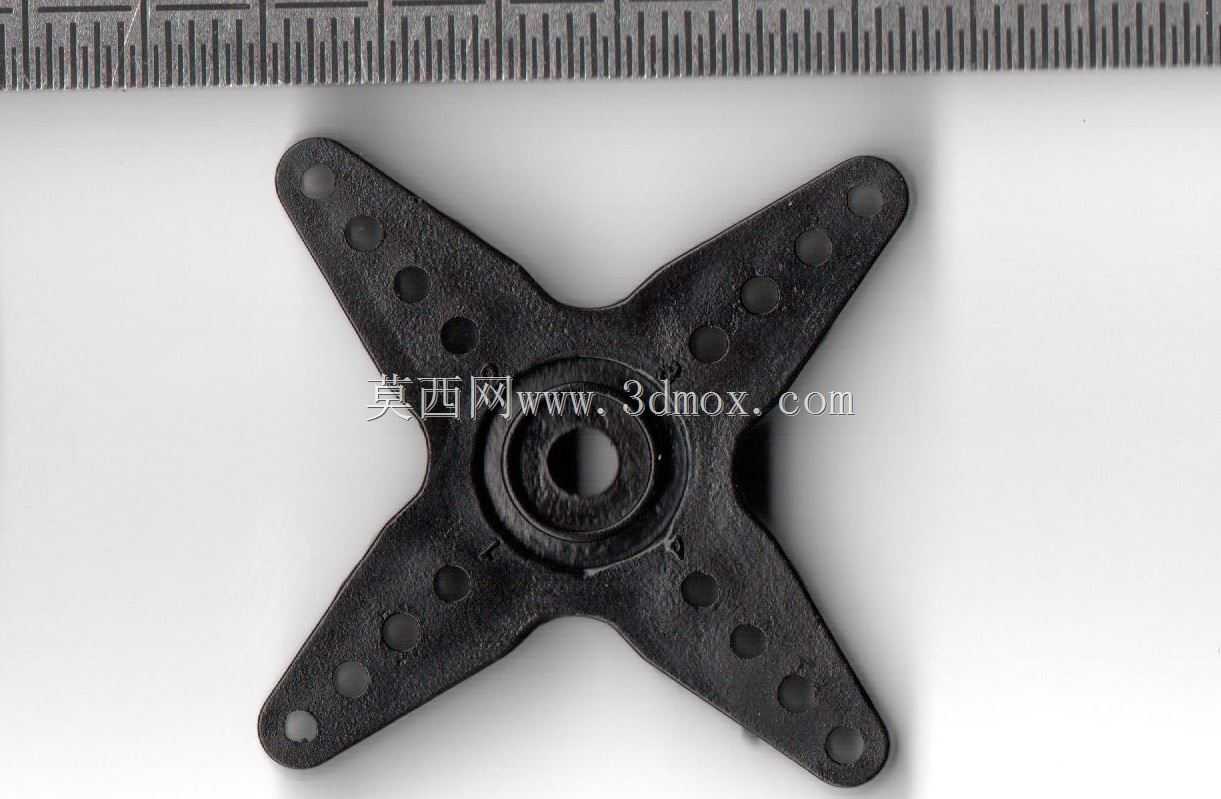

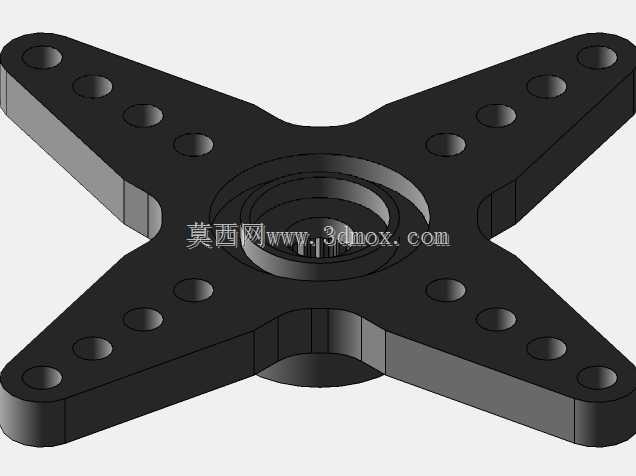

　　两侧伸出带安装孔的固定耳，安装耳上预留的衬套卡槽可以嵌入橡胶减震圈，抵消舵机高速启停时产生的高频振动，避免振动传递到安装机架上影响整机的控制稳定性；顶部输出轴采用金属齿轮啮合结构，相比塑料齿轮的舵机，能承受更大的堵转扭矩，在舵机受到外力冲击时不容易出现打齿损坏的问题，适配需要带动一定负载的动作场景。配套的一字摇臂做了多档位安装孔设计，不同孔位对应不同的输出力臂长度，使用者可以根据实际需要的输出扭矩、摆动角度范围选择对应的安装孔位，不需要额外定制摇臂结构；配套的紧固件包含自攻螺丝与轴端固定螺丝，分别对应舵机自身壳体装配、摇臂与输出轴的锁紧固定，螺丝的头部尺寸、螺纹长度都按照实际装配公差做了还原，装配时不会出现螺丝过长顶到内部电路板、

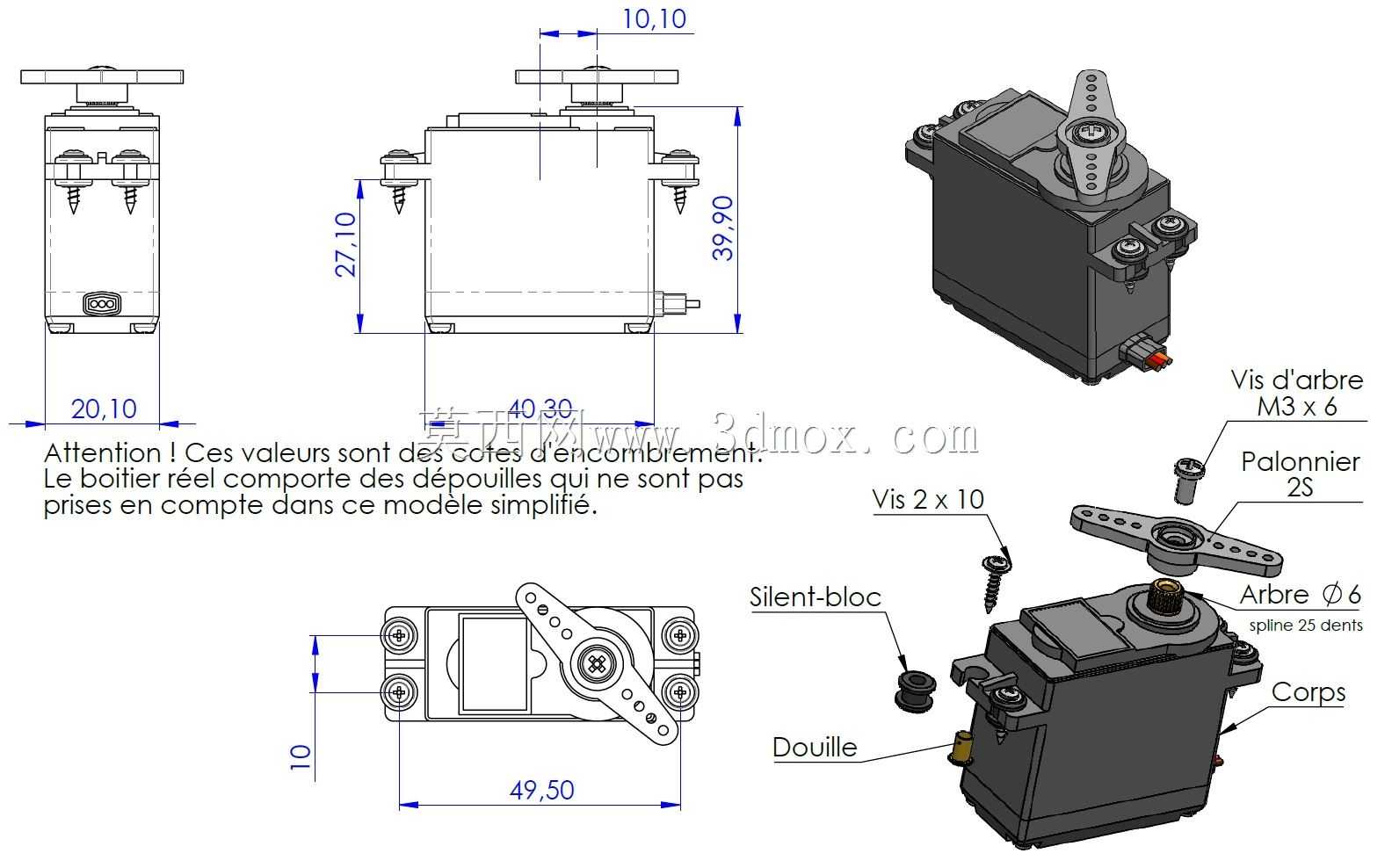

　　或者螺纹啮合长度不足导致松脱的问题。做结构设计时，这类舵机的安装边界需要重点关注几个维度：首先是主体的长宽高尺寸，排布安装位时要预留出壳体两侧固定耳的安装空间，以及底部出线端的走线空间，避免导线被壳体挤压破损；其次是输出轴的中心高度，要保证摇臂摆动时不会和周边结构件产生剐蹭，尤其是摇臂摆动到极限角度时，摇臂两端的活动范围内不能有其他结构遮挡；另外两侧减震衬套的外径也要纳入安装考量，固定舵机的支架卡槽尺寸要和衬套外径匹配，过松会导致舵机固定后出现晃动，过紧则会压坏橡胶衬套失去减震效果。这套简化结构没有做内部电路与电机绕组的细节还原，但保留了所有外部装配需要用到的结构特征，对于做整机结构排布、安装位设计的工程师来说完全够用，不需要额外花时间测绘舵机的外部尺寸，直接导入装配环境就能完成干涉检查与安装结构设计，能大幅缩短前期选型与结构验证的时间。
