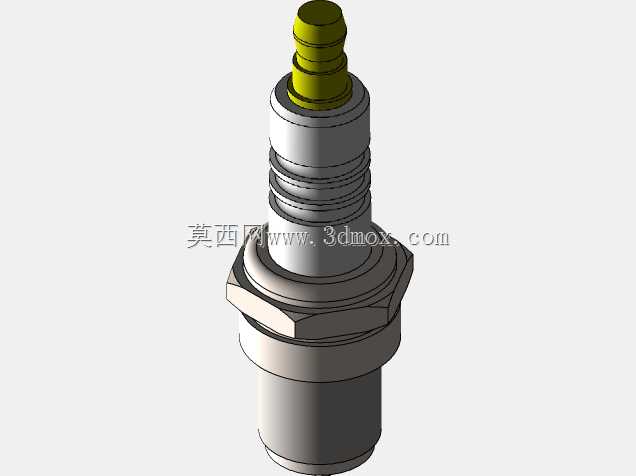

V型60度夹角六缸发动机内部结构展示

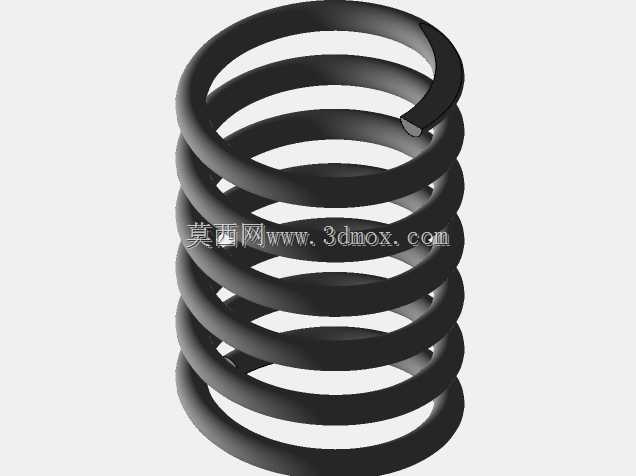

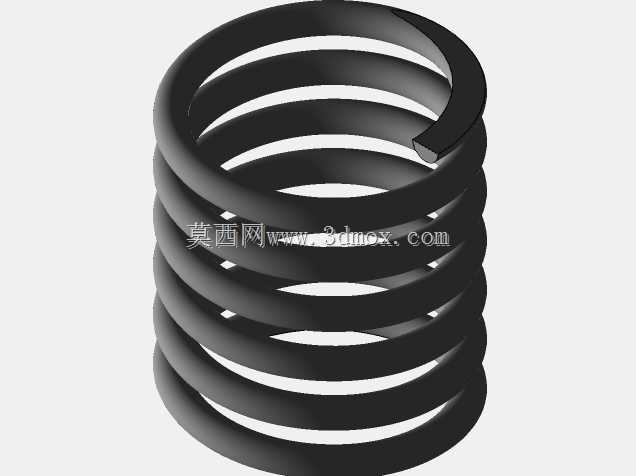

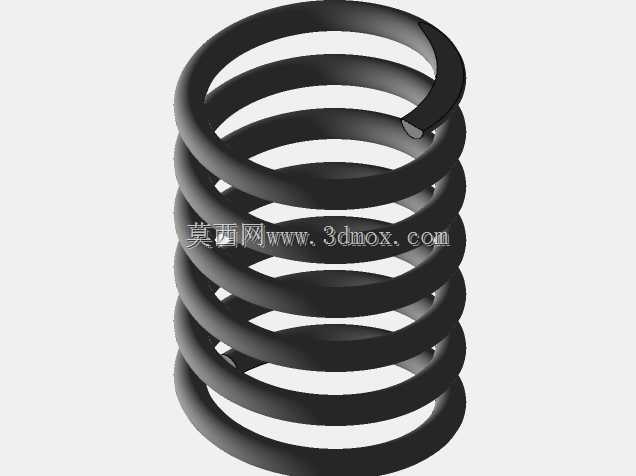

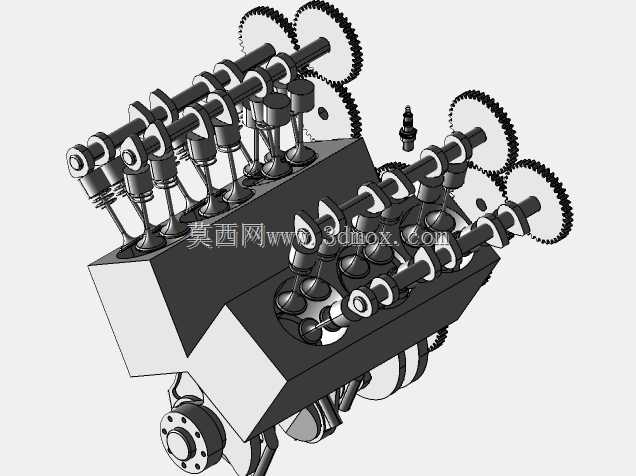

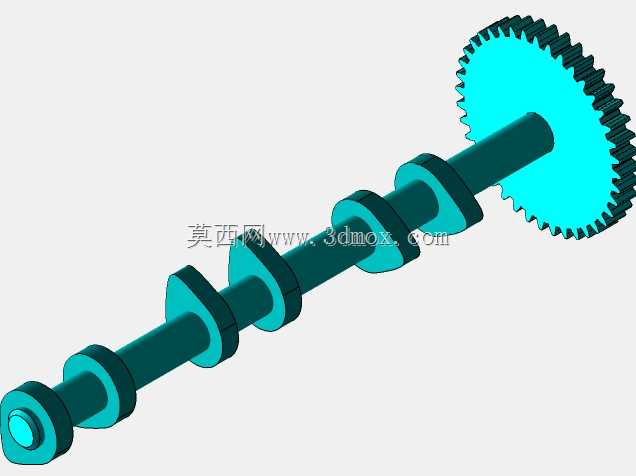

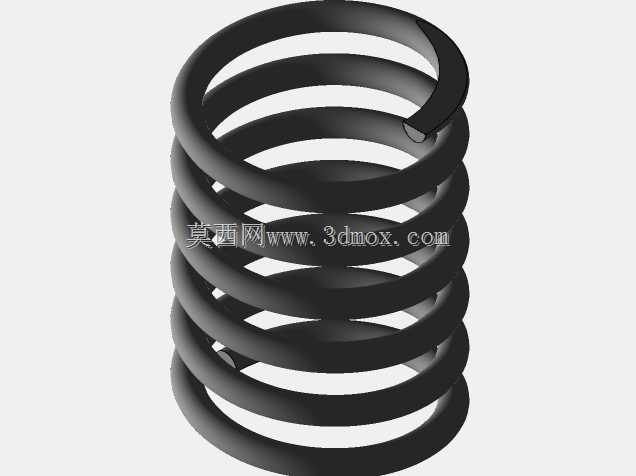

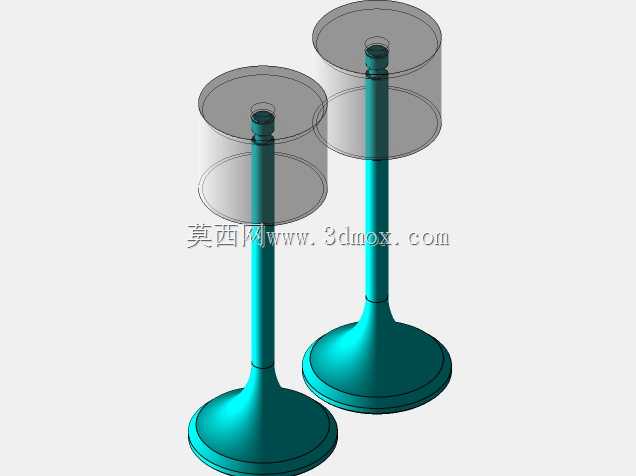

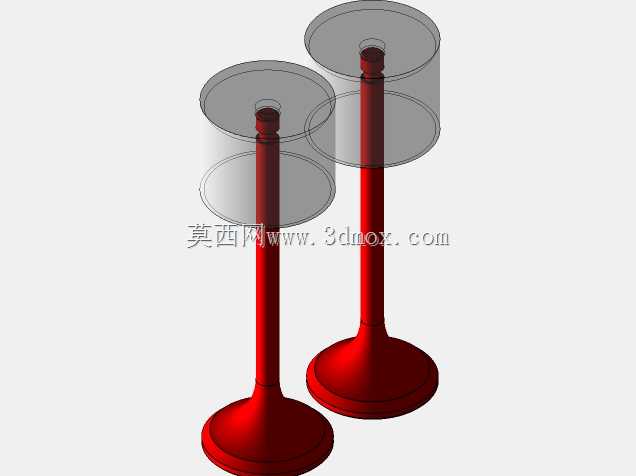

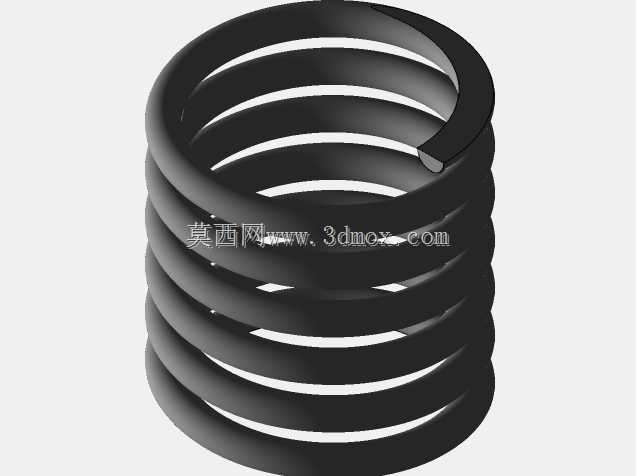

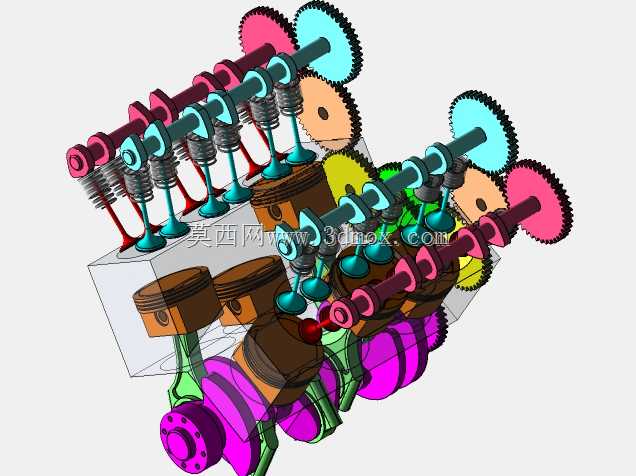

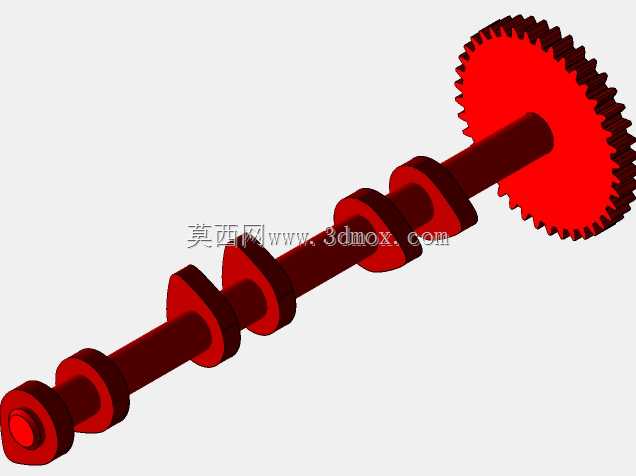

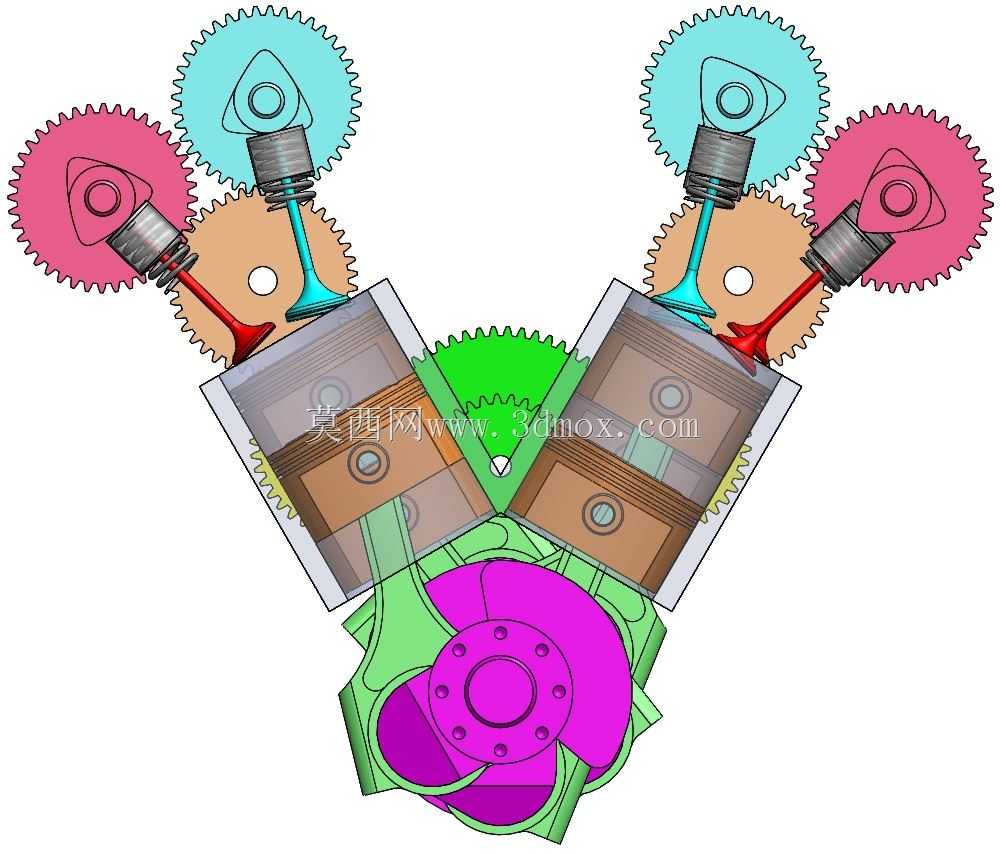

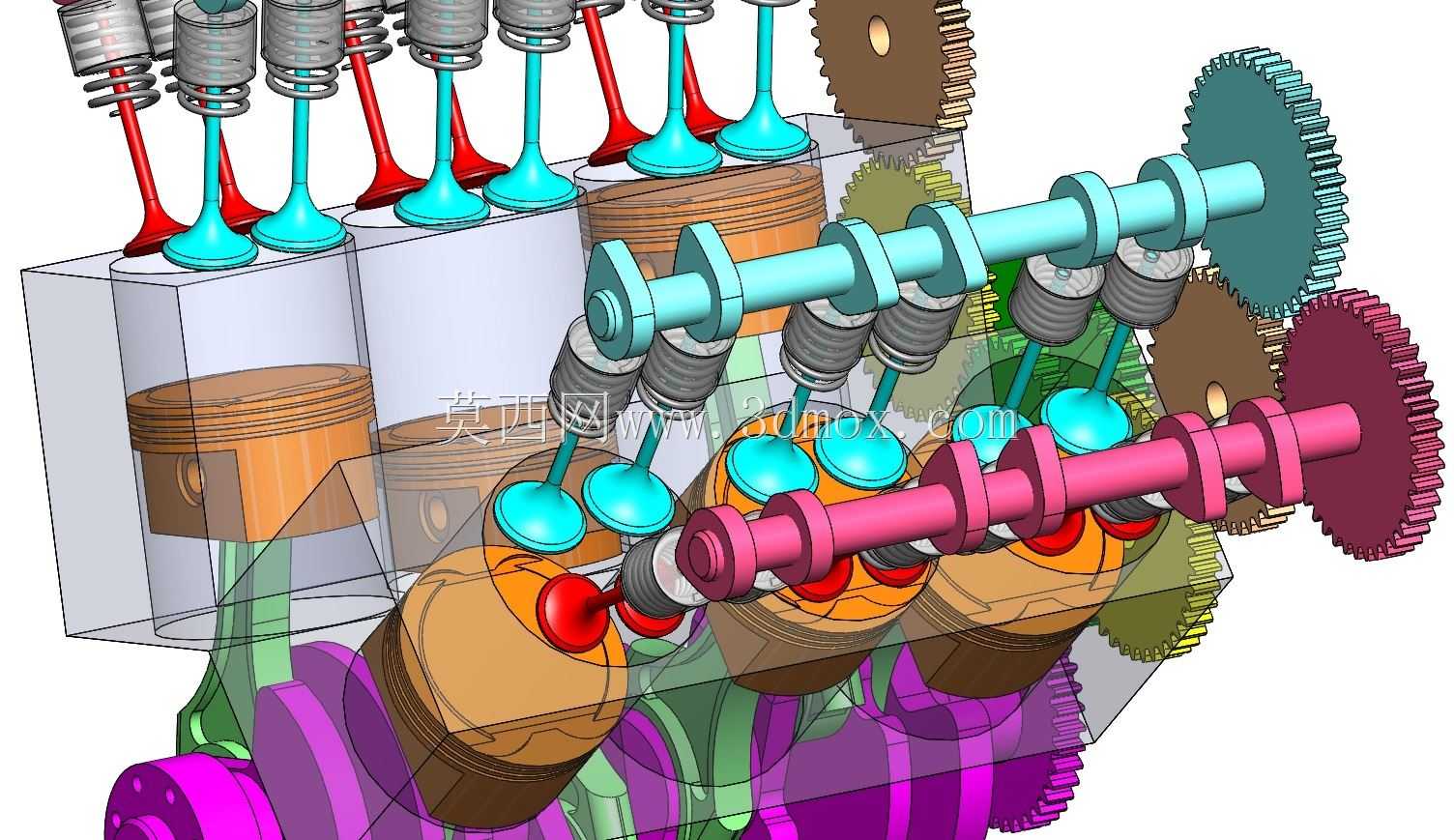

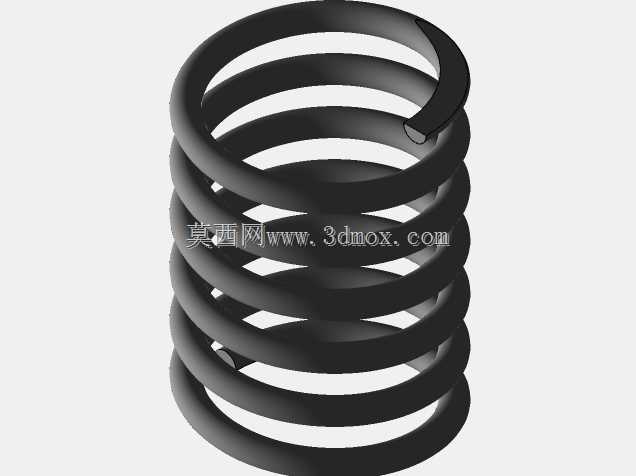

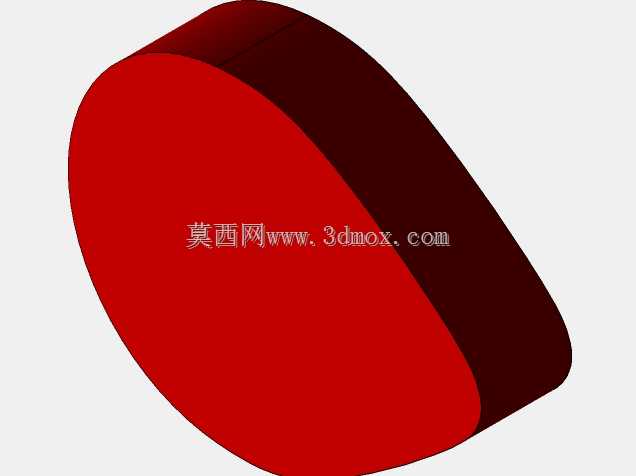

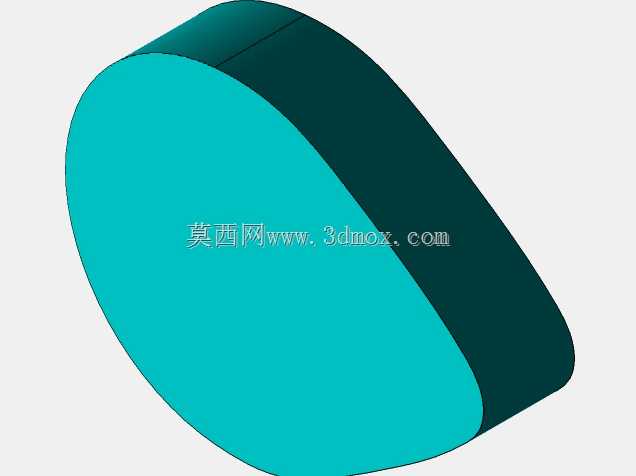

　　这款V6动力单元采用60度夹角的气缸布局，在民用乘用车动力配置中，该夹角方案能在紧凑的机舱空间内平衡一阶与二阶振动，相比直列六缸结构大幅缩短整机轴向长度，相比90度夹角V6降低了整机高度，适配横置前驱平台的机舱布置边界，也能兼容纵置后驱车型的动力舱布局，在3.7L排量区间的乘用车型中应用广泛。从结构呈现来看，模型完整还原了配气机构、曲柄连杆机构、正时传动系统的核心配合关系，进排气门采用顶置布局，对应每缸两进两排的配气设计，气门弹簧的预紧参数、气门升程的凸轮型线匹配都在结构中有所体现，凸轮轴采用双顶置布局，分别控制两侧气缸列的进排气门开闭，相比单顶置凸轮轴结构减少了摇臂传动环节，降低配气机构的往复运动惯量，

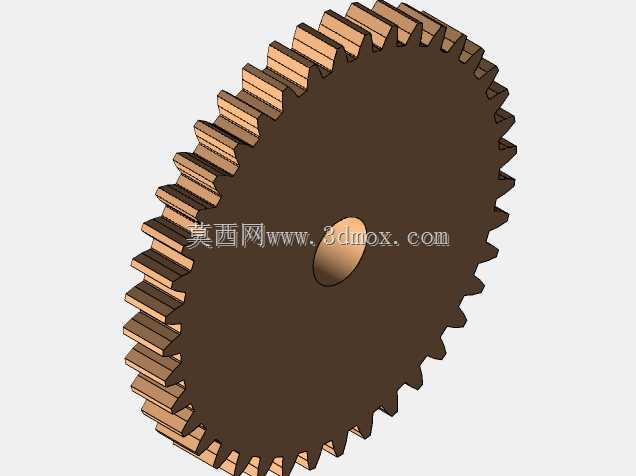

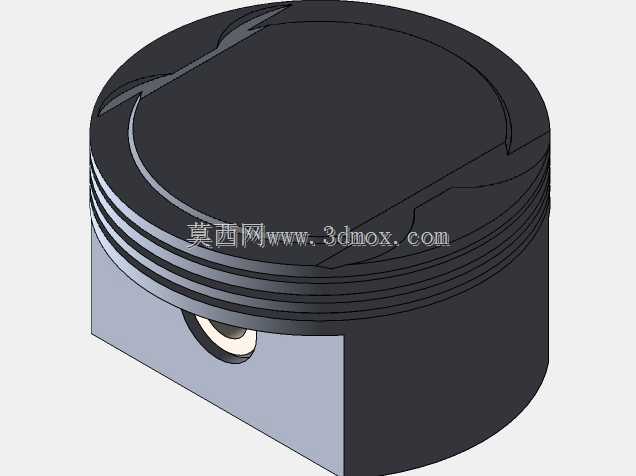

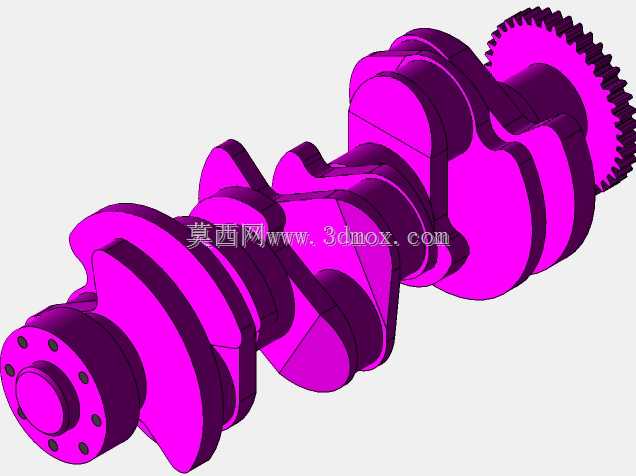

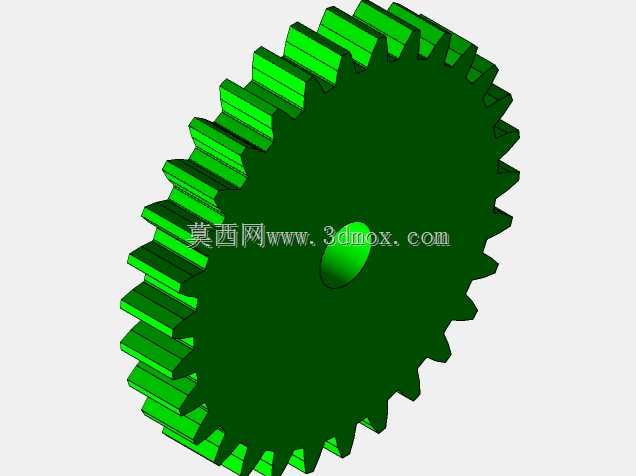

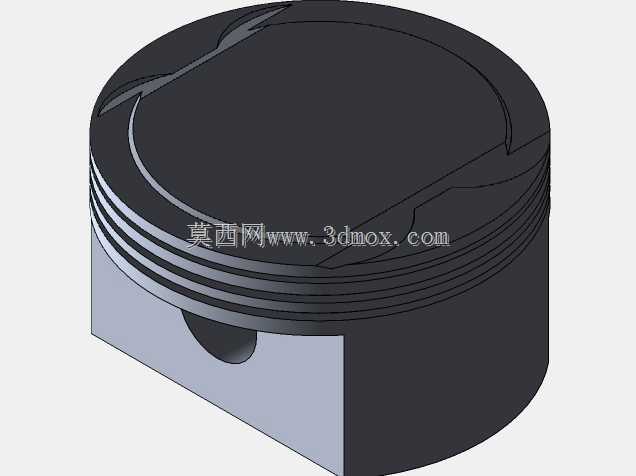

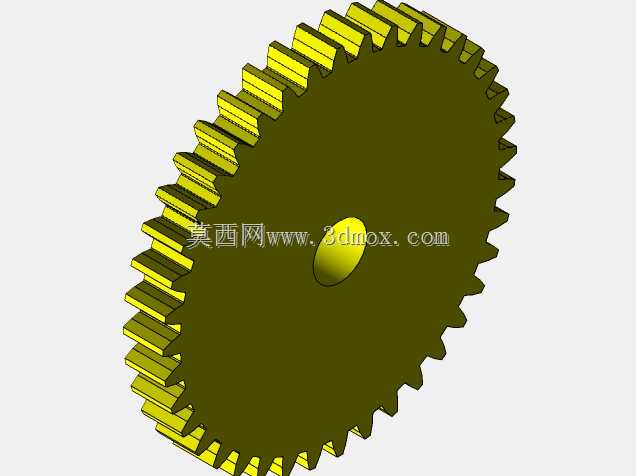

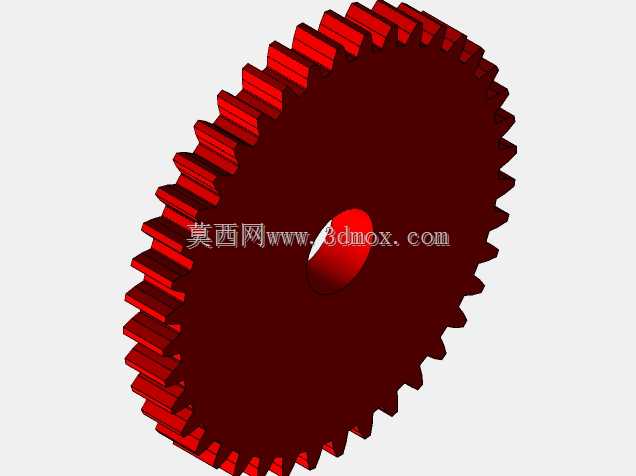

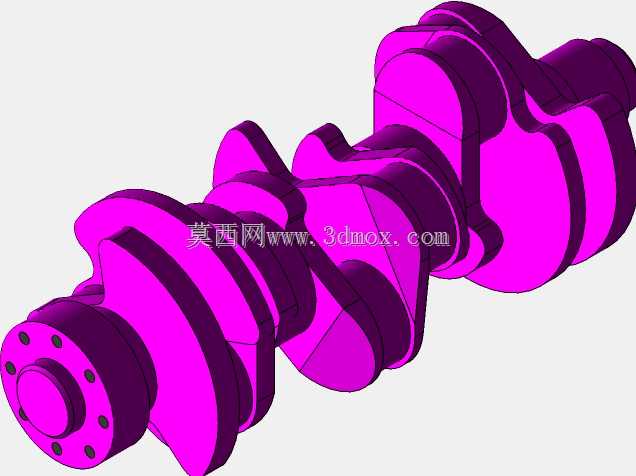

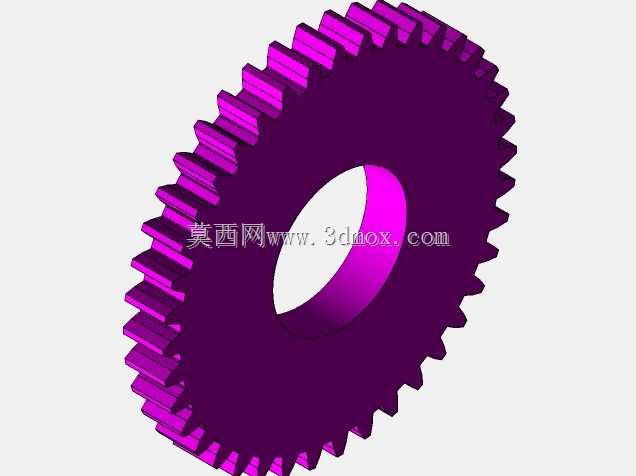

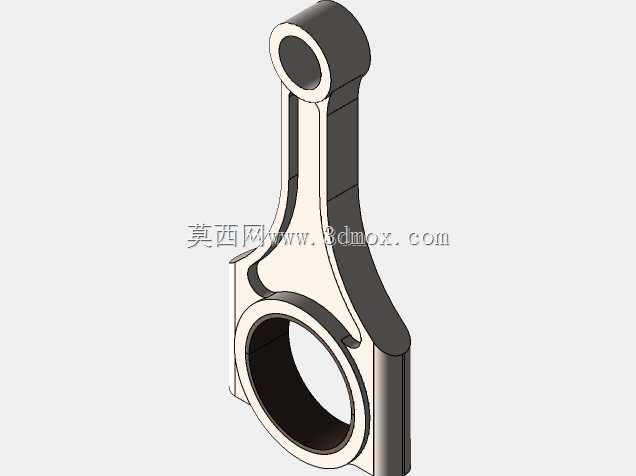

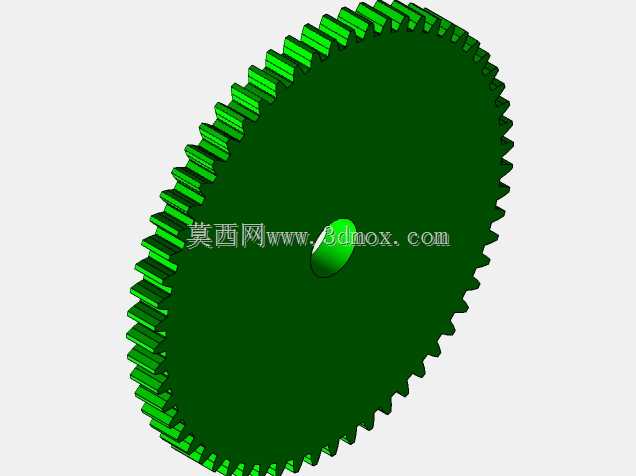

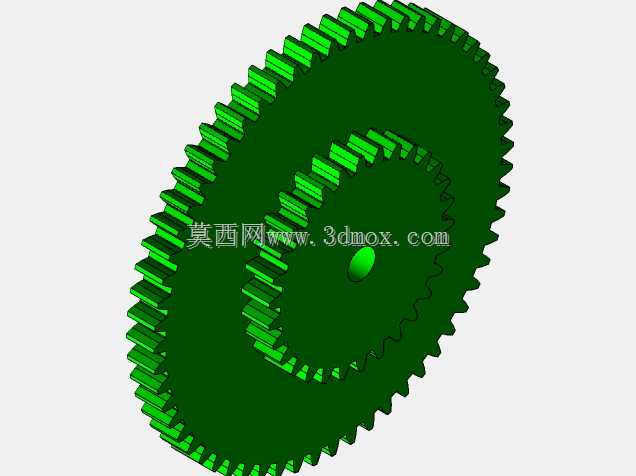

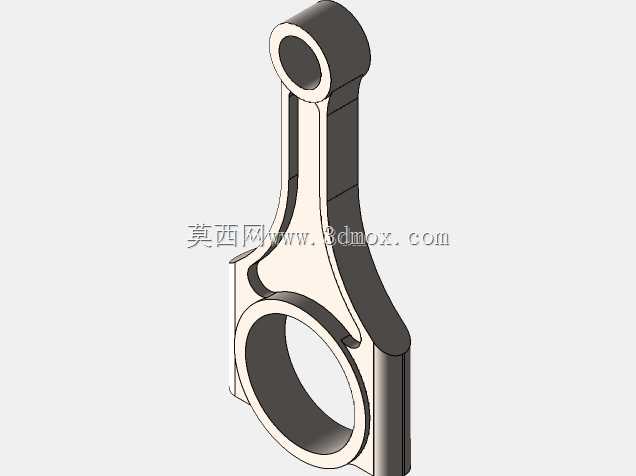

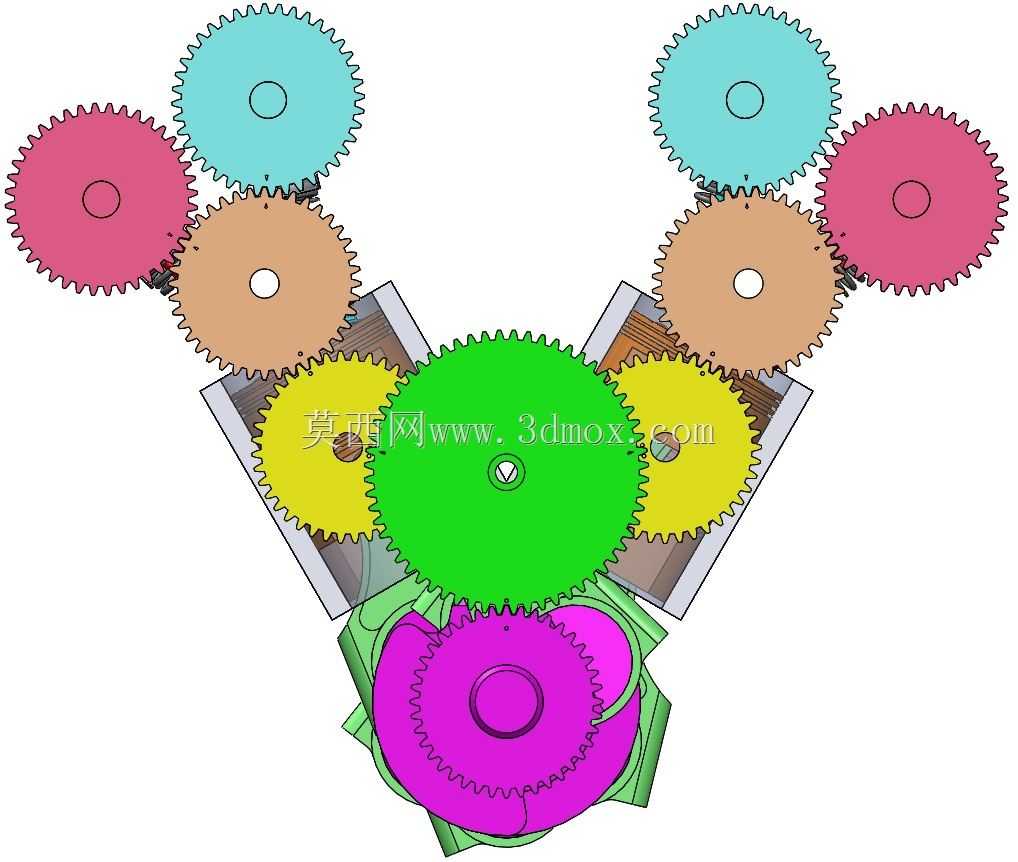

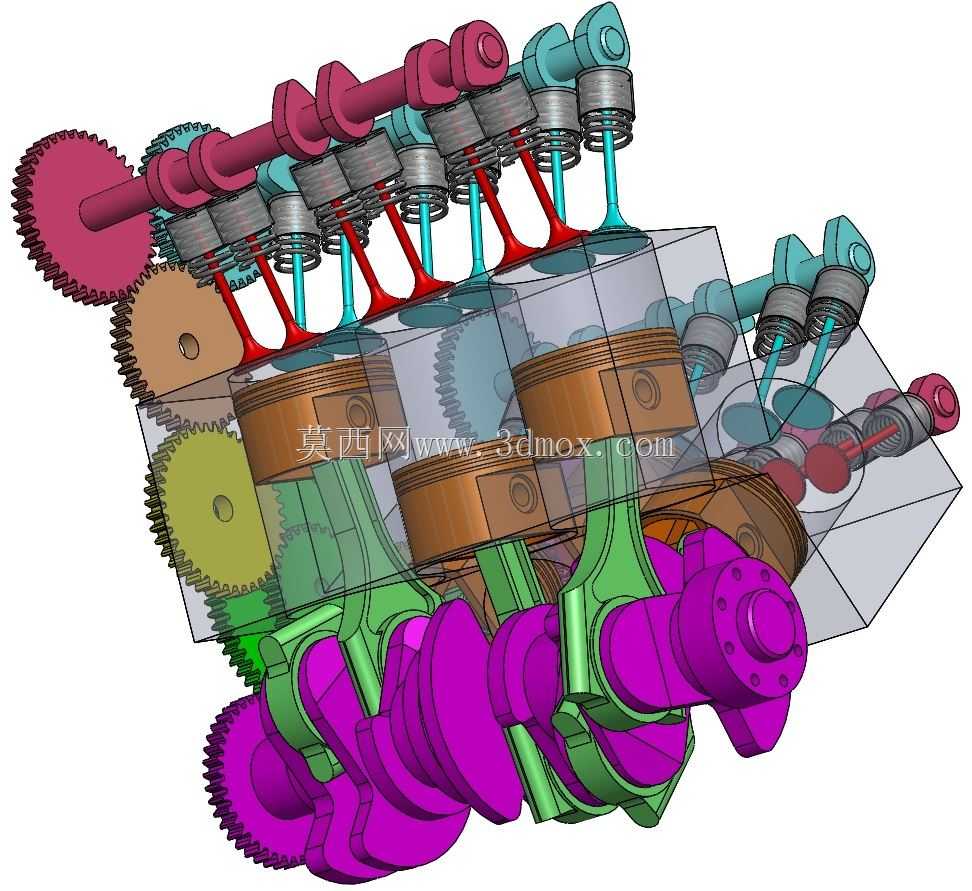

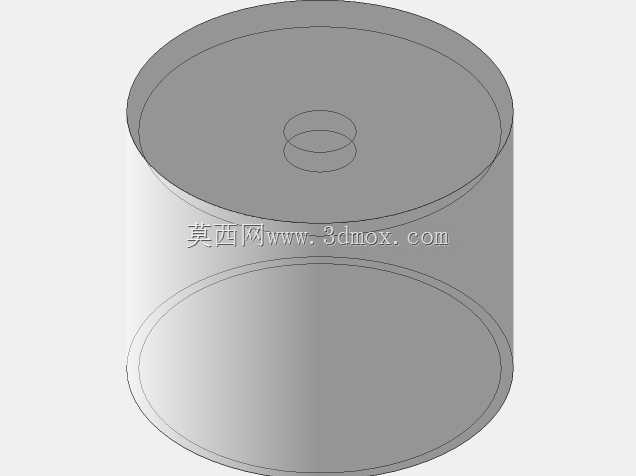

　　适配更高转速区间的动力输出需求。曲柄连杆机构部分，活塞采用铝合金材质的轻量化设计，活塞环组的三道环槽结构清晰可见，分别对应气环与油环的安装位置，连杆采用斜切口分型的涨断工艺结构，保证连杆大头与曲轴连杆轴颈的配合精度，曲轴的平衡块布局完全匹配60度V6的点火间隔，每120度曲轴转角完成一个气缸的点火做功，整机运转平顺性无需额外加装平衡轴即可满足乘用车型的NVH要求。正时传动部分没有采用常见的套筒滚子链或者齿形皮带结构，改用多组圆柱齿轮完成曲轴到两根凸轮轴的动力传递，齿轮传动的正时精度更高，不存在皮带老化跳齿、链条拉长张紧失效的问题，适合长期高负荷运转的工况，但齿轮啮合的噪音控制难度更高，在民用车型中较少采用，

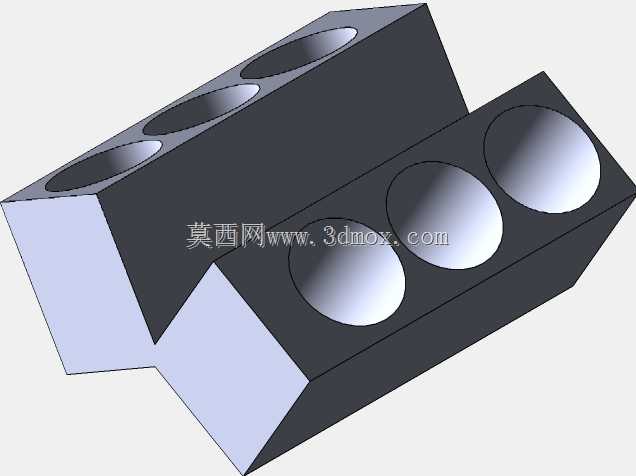

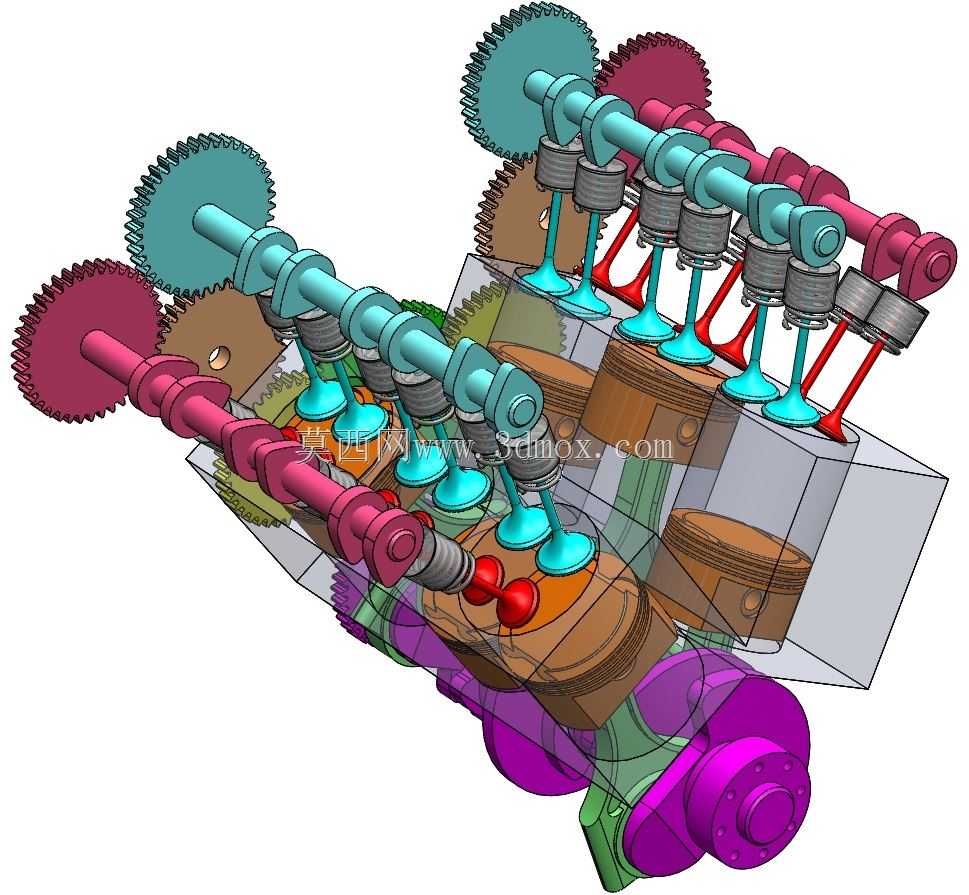

　　更多出现在对传动可靠性要求极高的特种动力单元中。从安装边界来看，60度夹角的V6结构整机宽度控制在两列气缸外侧的气门室罩边缘，轴向尺寸从曲轴前端的带轮安装位到后端的飞轮连接法兰，预留了起动机、发电机、空调压缩机等附件的安装空间，油底壳的深度适配乘用车底盘的离地间隙要求，不会出现油底壳托底的风险。在实际工程应用中，这类V6动力单元多用于中型及以上级别乘用车、轻型商用车辆，能在低转速区间输出充足的扭矩，高转速区间维持稳定的功率输出，兼顾日常代步的燃油经济性与高速巡航的动力储备。模型将气缸体做了透明化处理，能直观观察到活塞往复运动、凸轮轴旋转、气门开闭的同步配合关系，对于理解四冲程发动机的工作循环、配气正时的匹配逻辑、

　　曲柄连杆的运动轨迹有很强的参考价值，在结构设计教学、动力总成选型参考、动画原理演示场景中都能发挥作用。设计过程中，各运动部件的干涉检查是核心环节，活塞在上止点位置时与气门的最小间隙、曲轴旋转时平衡块与气缸体内部加强筋的间隙、凸轮轴旋转时凸轮桃尖与气门弹簧上座的间隙都经过严格校核，避免运转过程中出现运动干涉导致部件损坏。齿轮正时系统的侧隙控制也做了对应呈现，合理的齿轮侧隙能补偿热膨胀带来的尺寸变化，同时降低啮合噪音，保证传动效率。
