单缸四冲程配气传动动力结构展示

项目分类:发动机 发布时间:2024-11-25 ID:808938
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示
  • 单缸四冲程配气传动动力结构展示

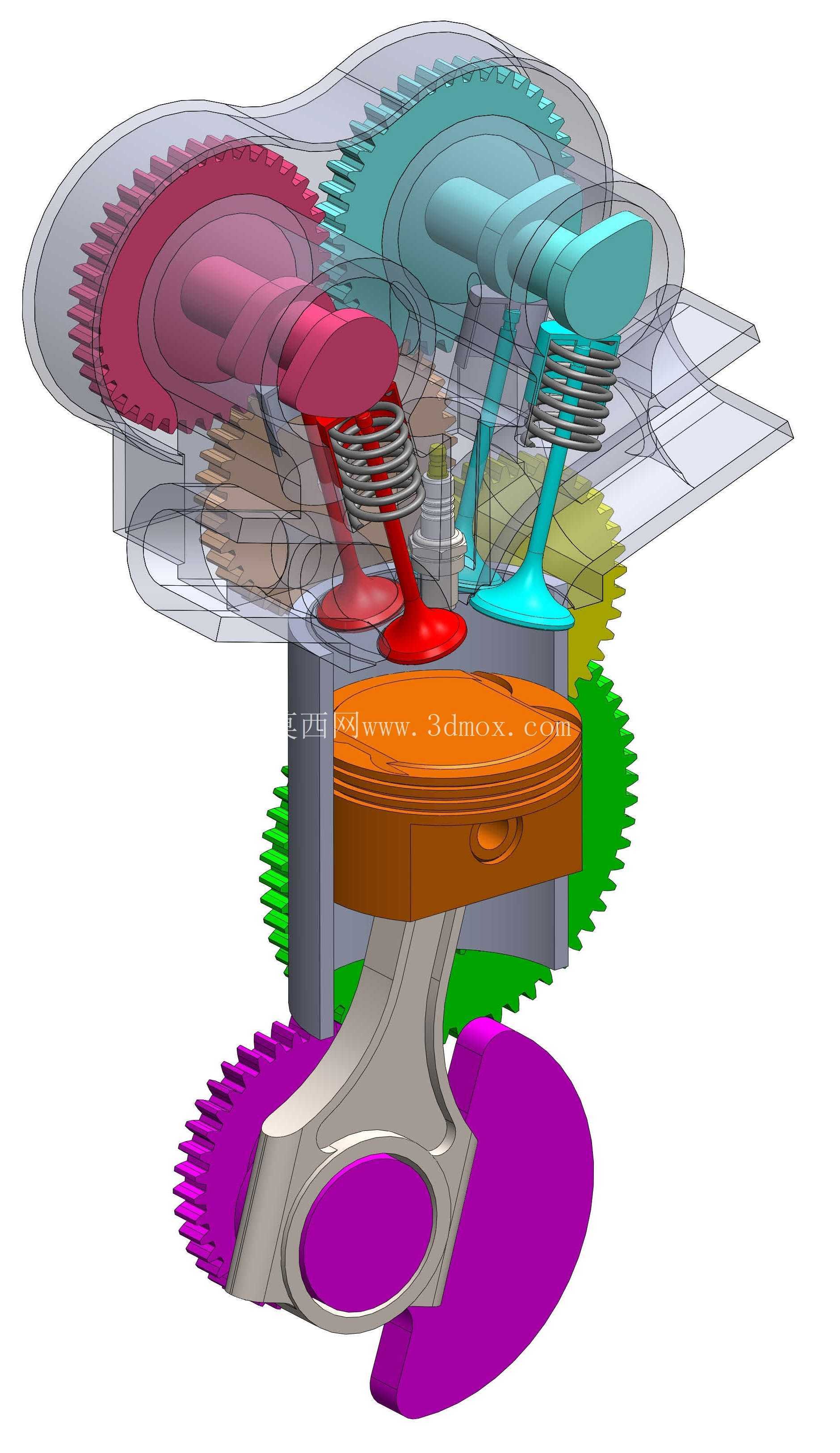

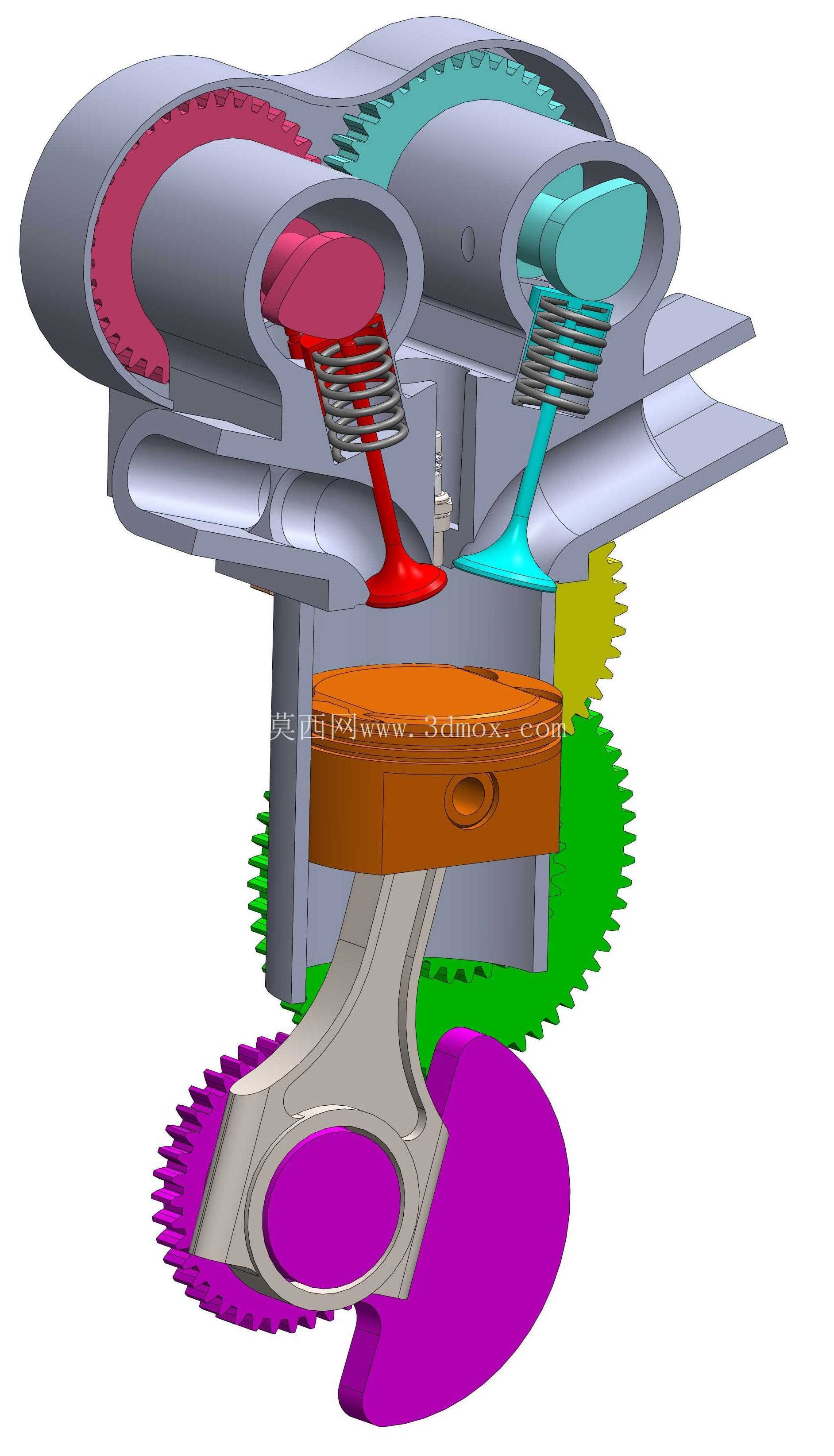

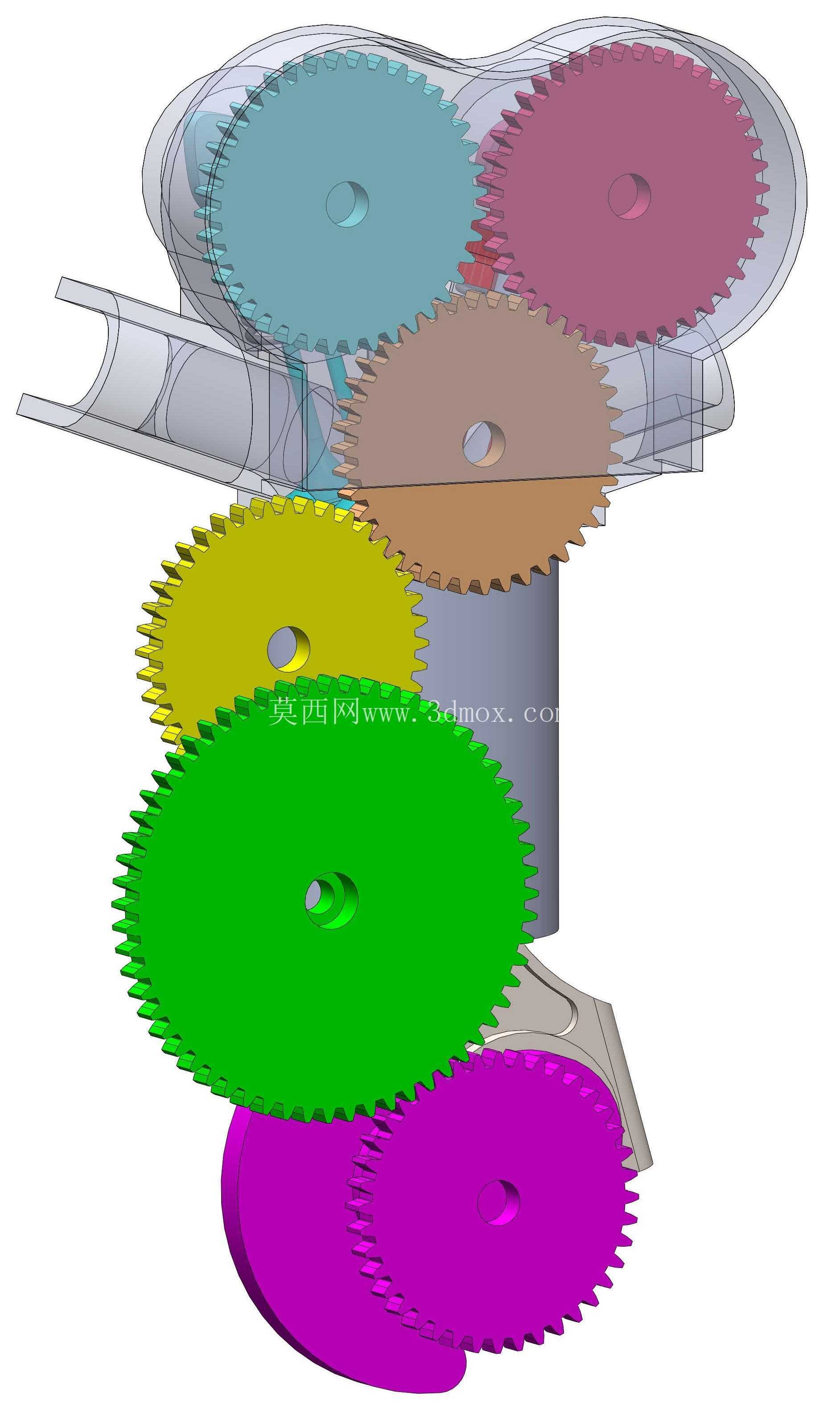

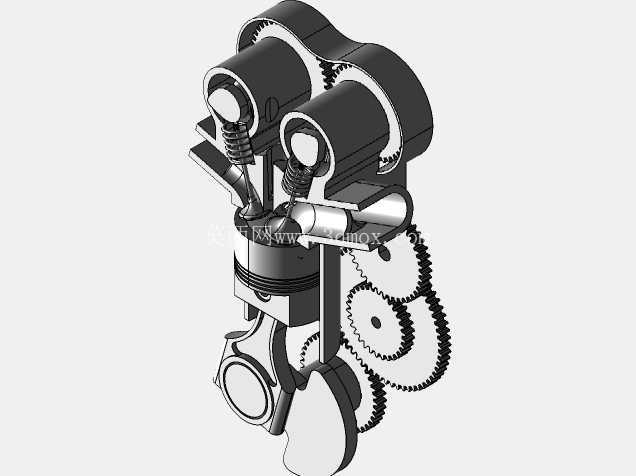

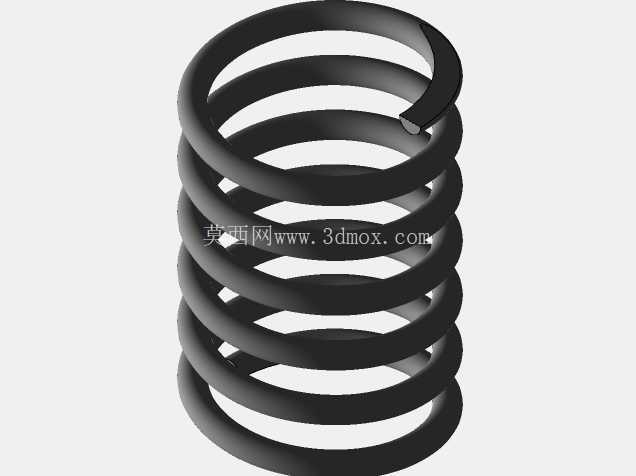

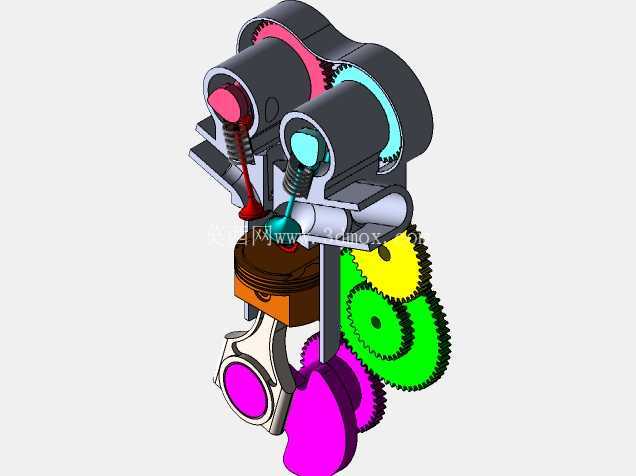

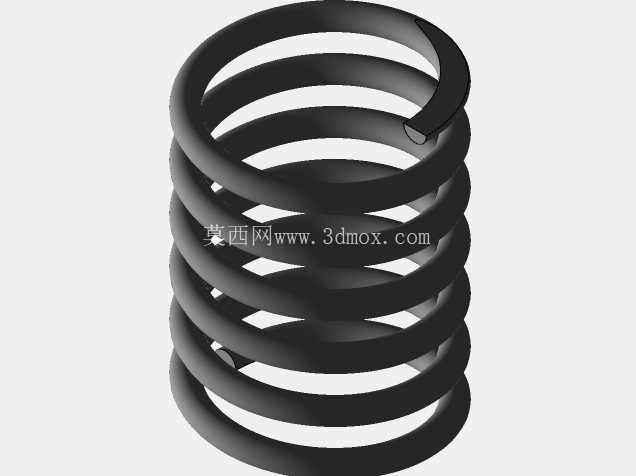

  这套单缸四冲程动力结构的三维建模,完整还原了内燃机核心工作循环的所有运动部件配合关系,在小型通用动力、摩托动力、园林机械动力的研发验证环节,这类带完整运动副约束的数字样机,能在开模前完成绝大多数运动干涉排查,省去大量物理样机打样的成本与周期。从结构布局来看,模型完整呈现了单顶置凸轮轴配气与曲柄连杆机构的传动链路:曲轴端的正时主动齿轮通过中间惰轮,分别驱动凸轮轴齿轮与平衡轴齿轮,保证气门开闭时刻与活塞上下止点的相位严格匹配,进排气门分别采用不同直径的头部设计,适配进气充量效率与排气顺畅度的不同需求,气门弹簧采用等节距圆柱螺旋结构,预留了足够的弹簧预紧行程,避免高转速下气门浮动导致的密封失效。

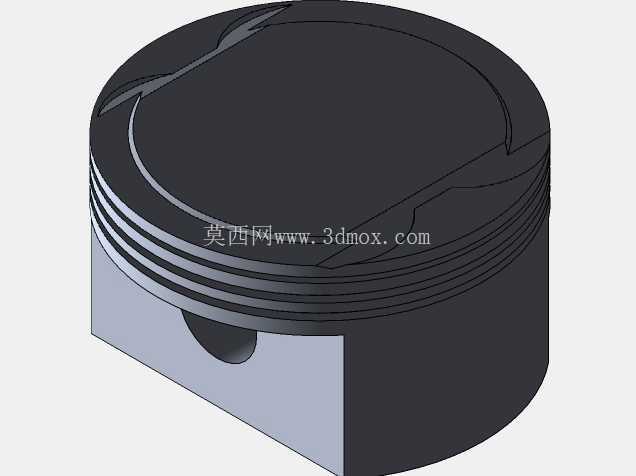

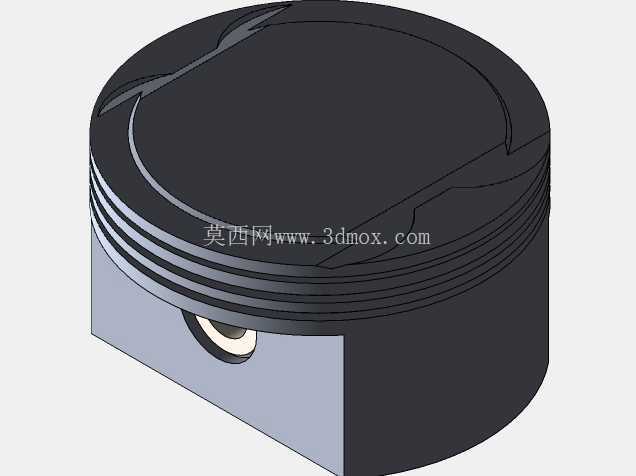

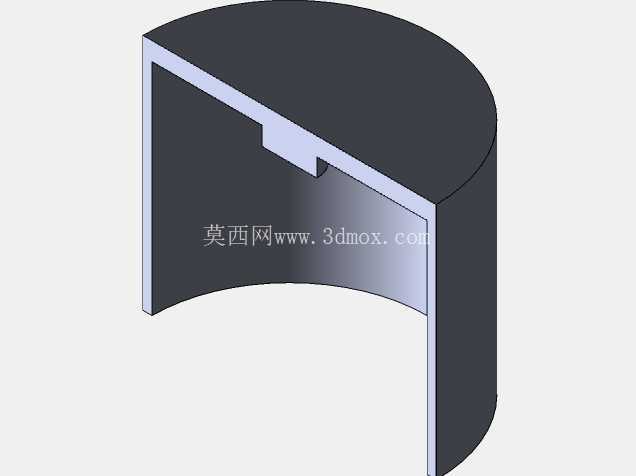

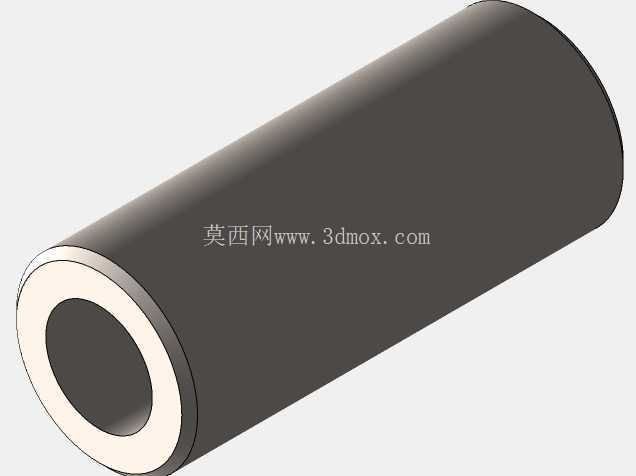

  活塞部分采用了典型的汽油机活塞结构,裙部预留了与气缸壁配合的间隙量,活塞销孔与连杆小头的配合位置、连杆大头与曲轴曲柄销的连接结构都做了完整还原,甚至能清晰看到活塞环槽的分层设计,对应气环与油环的安装位置,这部分的尺寸边界直接决定了气缸压缩比与密封性能,建模时严格按照通用小型单缸机的尺寸比例设定,活塞在上止点时与气缸盖燃烧室的余隙高度、活塞在下止点时与曲轴箱的安全间隙都符合实际工程设计的冗余要求。

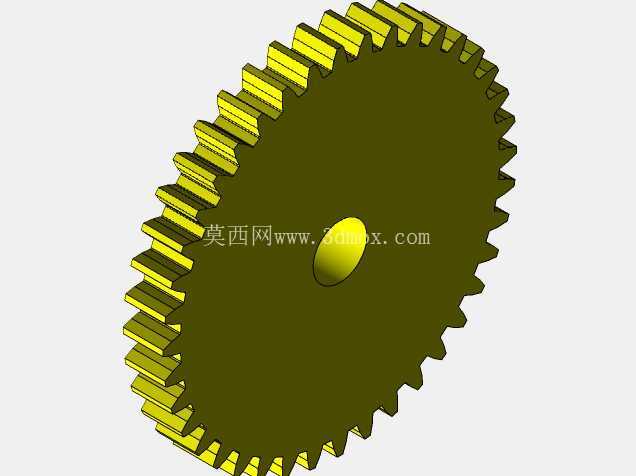

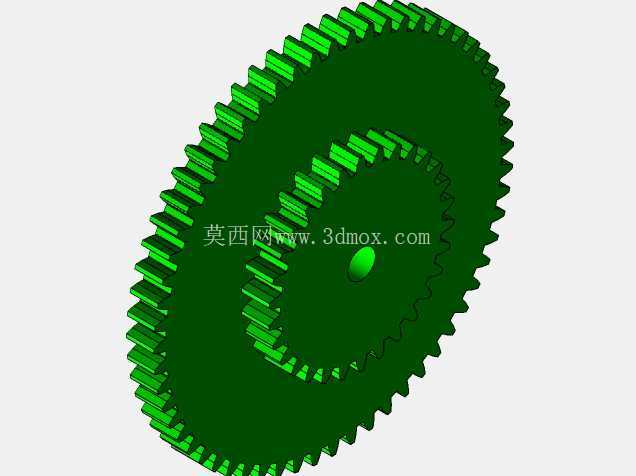

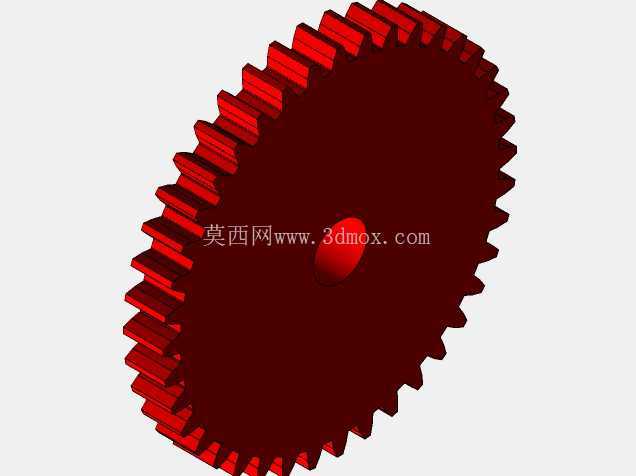

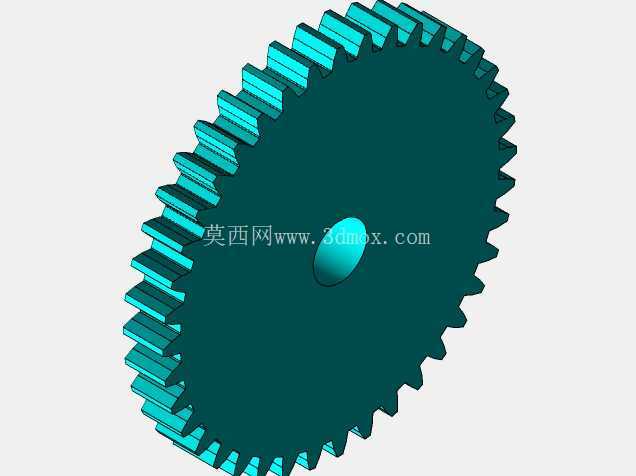

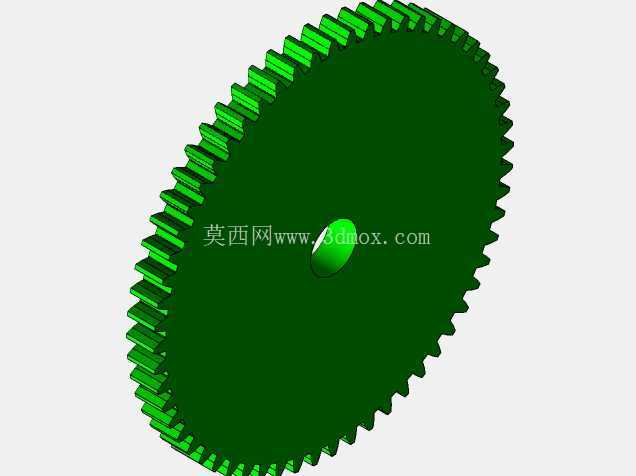

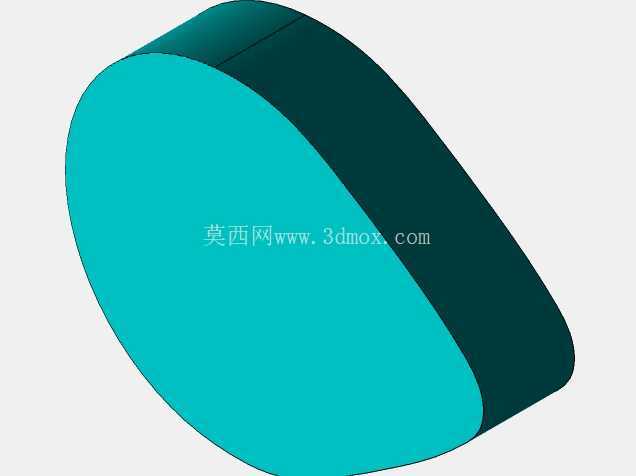

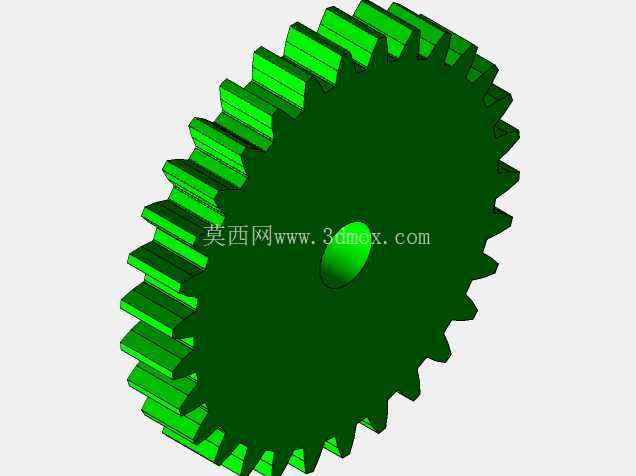

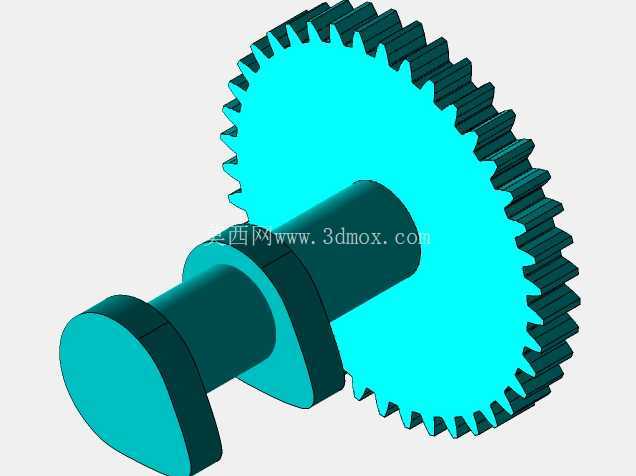

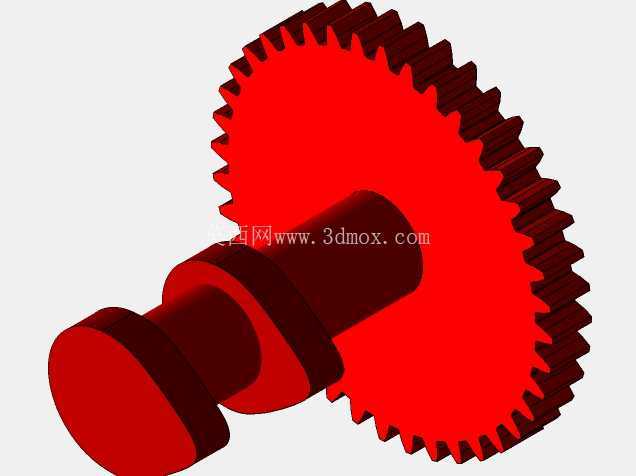

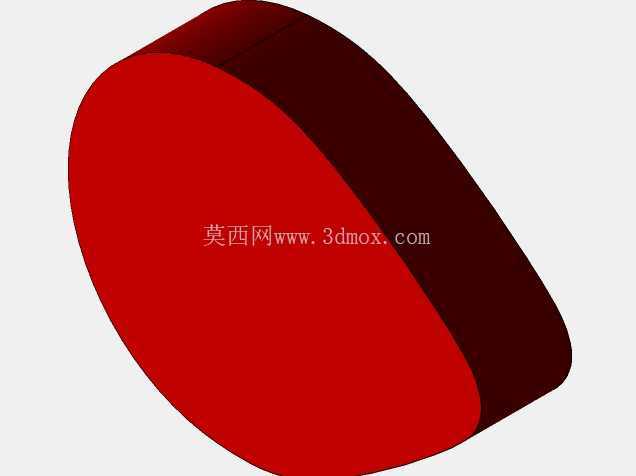

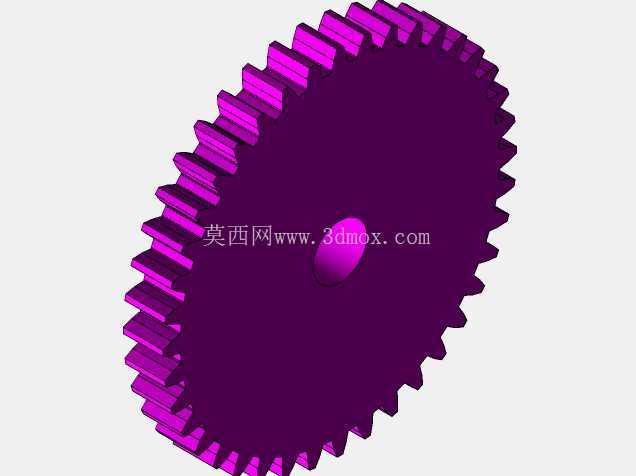

  配气机构的凸轮型线在模型中做了具象化呈现,凸轮基圆与桃尖的过渡曲线直接决定了气门的升程曲线与开闭加速度,这部分是动力性能调校的核心,建模时保留了凸轮与气门挺柱的接触配合关系,能直观呈现不同曲轴转角下气门的开启高度变化,对于初学内燃机原理的结构设计人员来说,能直接观察到进气行程、压缩行程、做功行程、排气行程四个阶段中,活塞、气门、曲轴的联动状态,比二维原理图的认知效率提升很多。传动齿轮部分采用了不同颜色区分不同传动链路的部件,正时齿轮的啮合间隙、齿轮与轴的配合轴径都做了符合工程实际的还原,齿轮齿形为标准渐开线圆柱直齿,适配小型单缸机的正时传动需求,不需要复杂的斜齿降噪设计就能满足低转速下的传动可靠性。

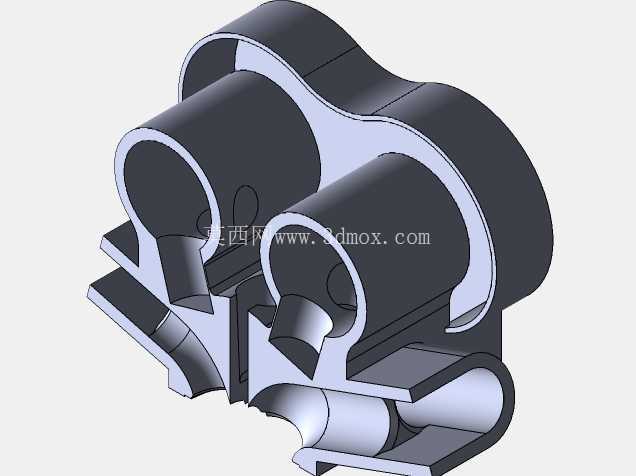

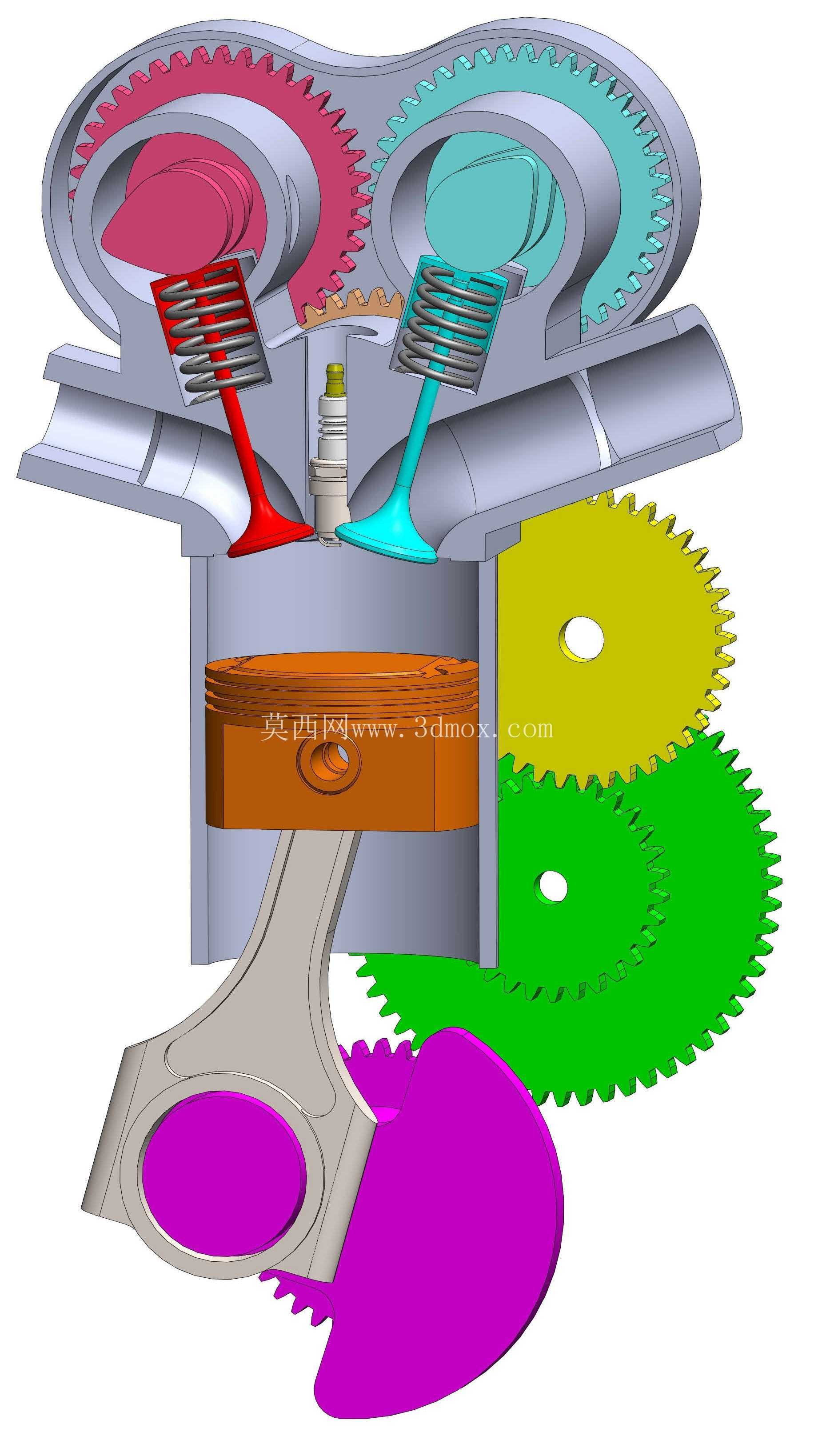

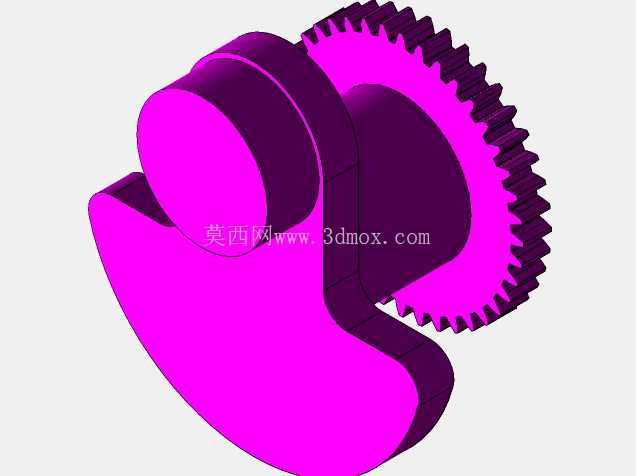

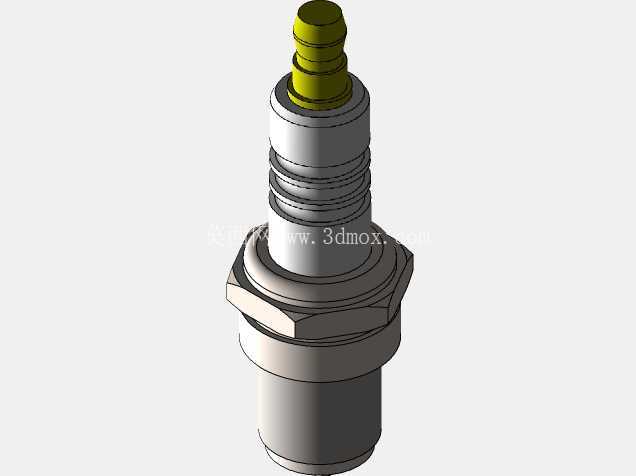

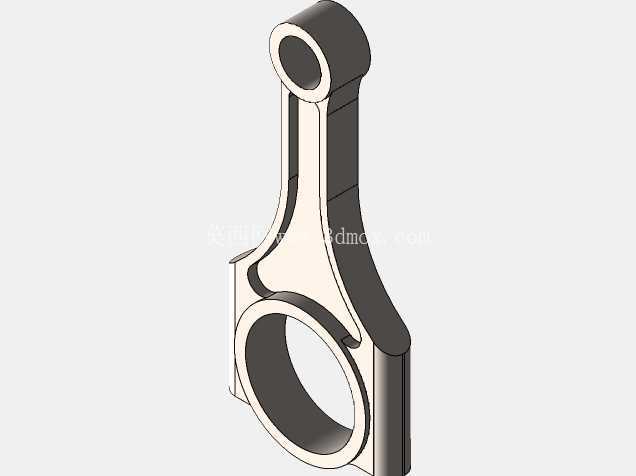

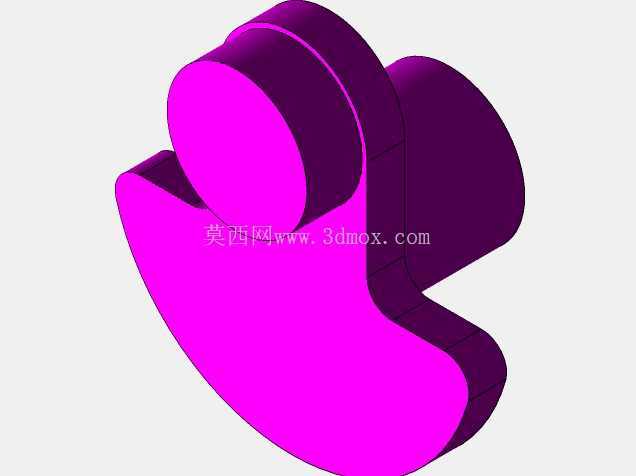

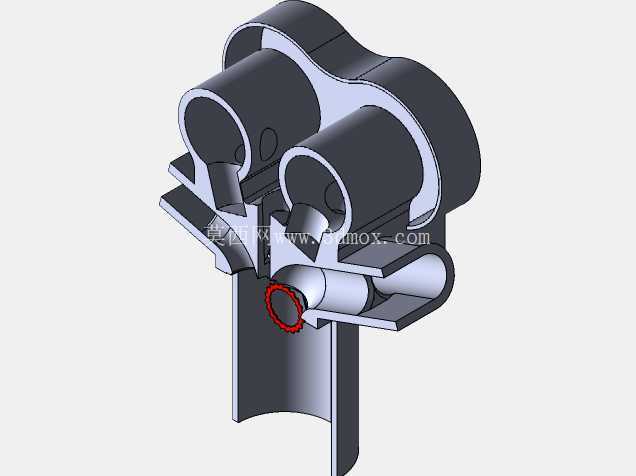

  整个模型的安装边界完全按照通用卧式单缸汽油机的布局设定,气缸中心与曲轴中心的垂直度、凸轮轴与曲轴的中心距、平衡轴的配重位置都符合量产机型的设计规范,既可以作为教学演示的原理样机,也能作为小型通用动力改型设计的基础参考框架,在做配套农机、园林工具、小型摩托的动力适配时,可以直接在这个数字样机基础上调整缸径、行程、配气相位等参数,快速验证改型方案的结构可行性,避免出现运动部件干涉、安装空间不足等低级设计问题。值得注意的是,模型中完整呈现了火花塞在燃烧室的安装位置,这个位置的深度与角度直接影响点火时的火焰传播距离,建模时保留了火花塞螺纹段的安装深度与电极的突出量,符合侧置气门?不,是顶置气门单缸机的典型火花塞布置方案,能保证混合气在燃烧室内快速均匀燃烧,减少爆震风险。连杆部分的结构采用了工字形截面,在保证足够结构强度的前提下降低往复运动质量,减少曲轴运转时的惯性力,平衡轴的配重块与曲柄的配重块相位对应,能抵消大部分一阶往复惯性力,降低整机运转时的振动水平,这部分的配重比例在模型中也做了符合工程实际的还原,不是随意的造型堆砌。
