嵌入式双显数字电压电流表结构设计

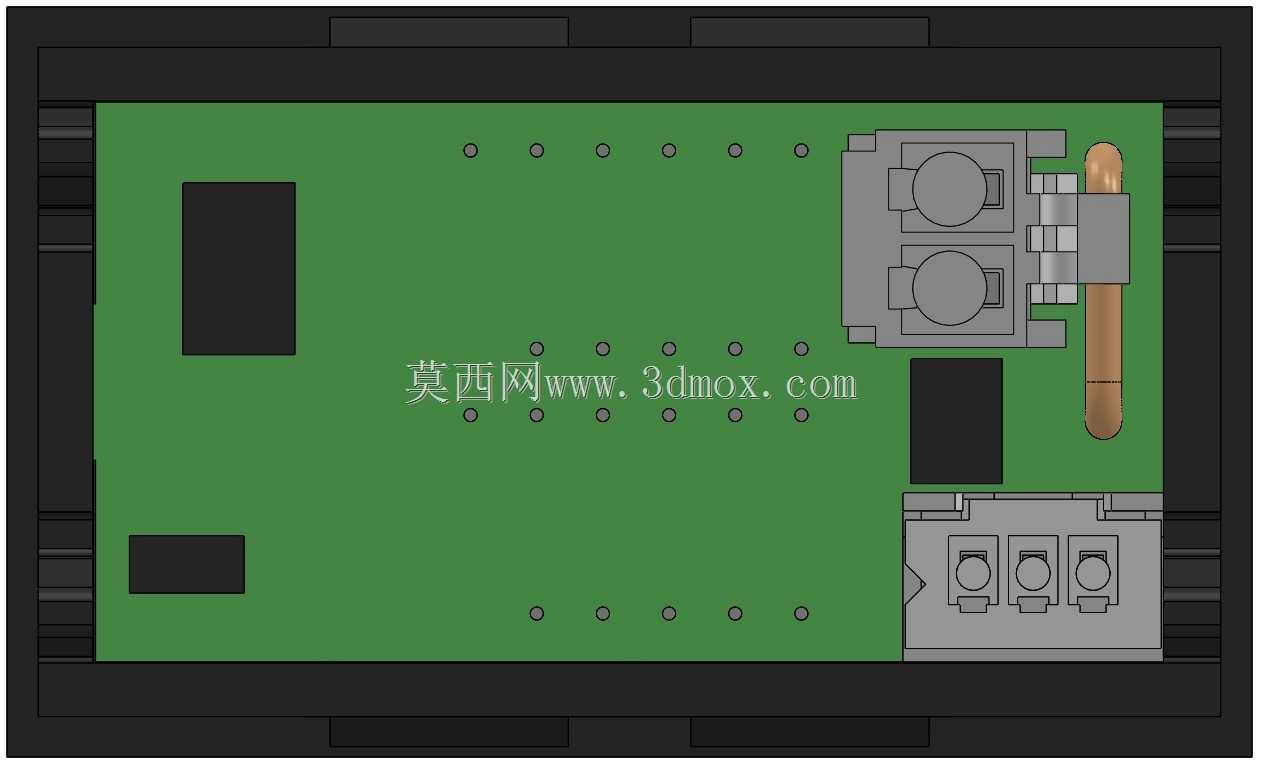

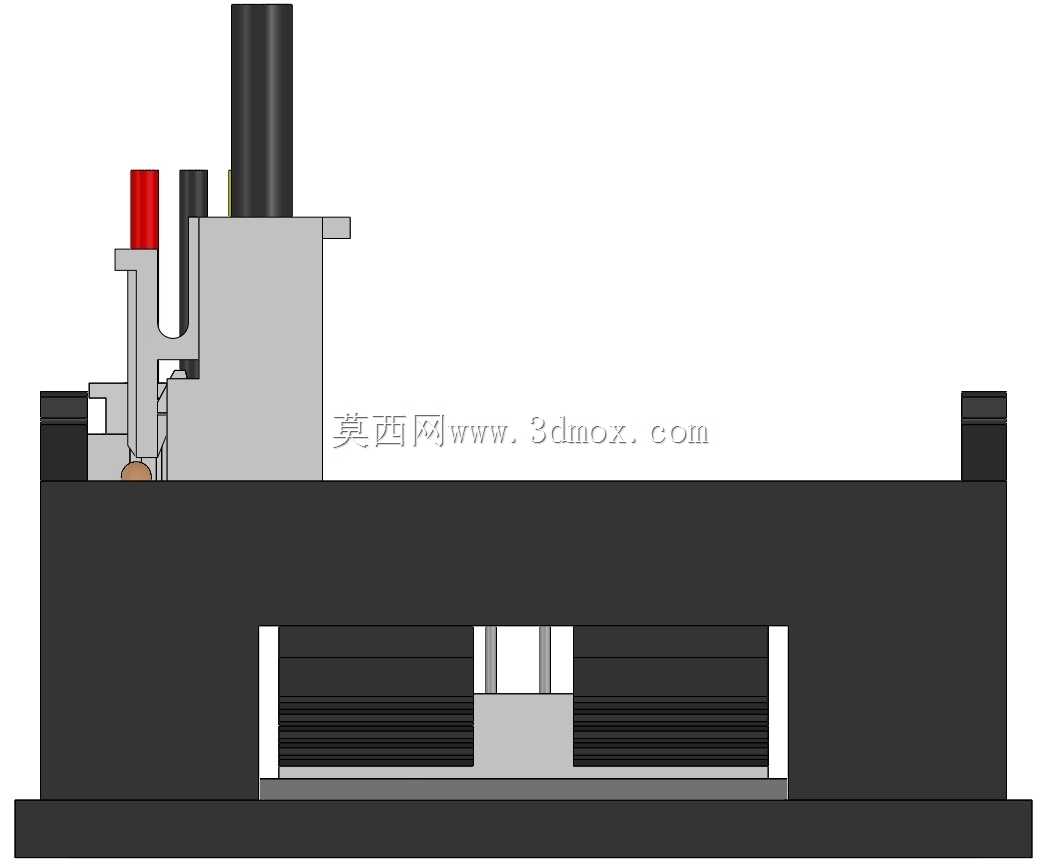

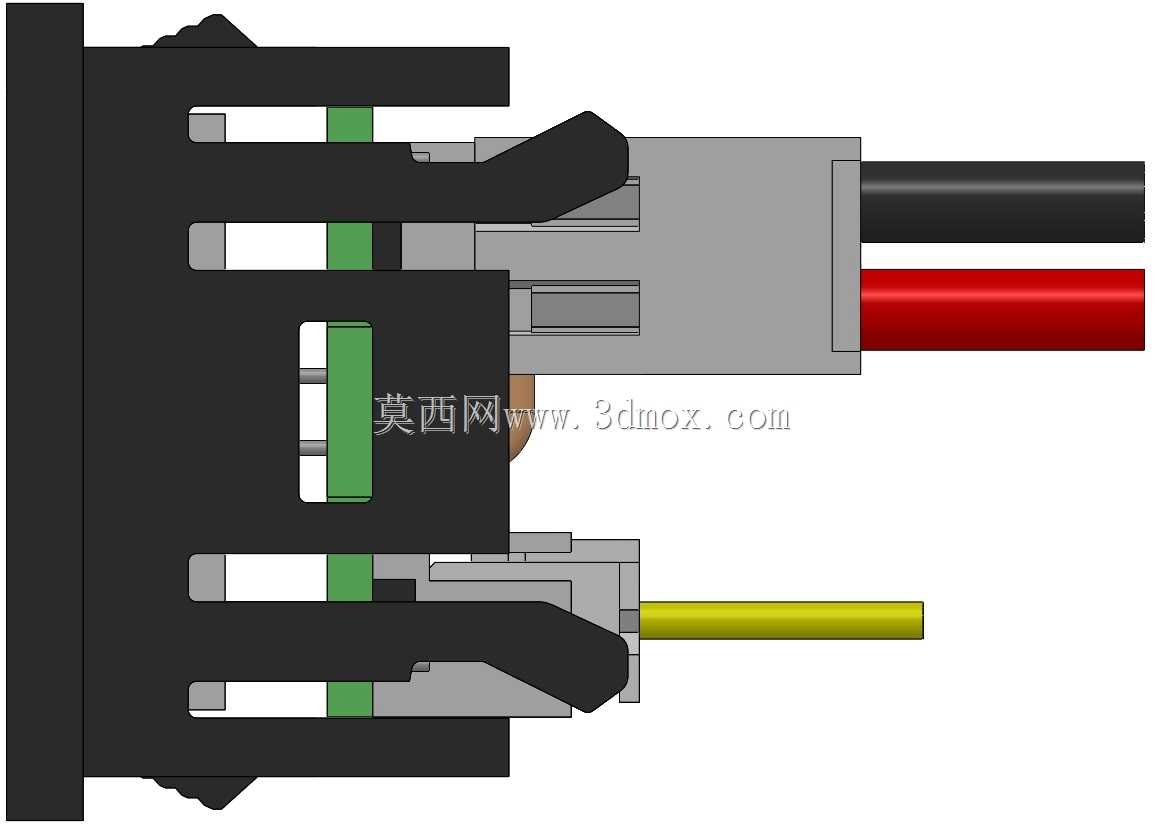

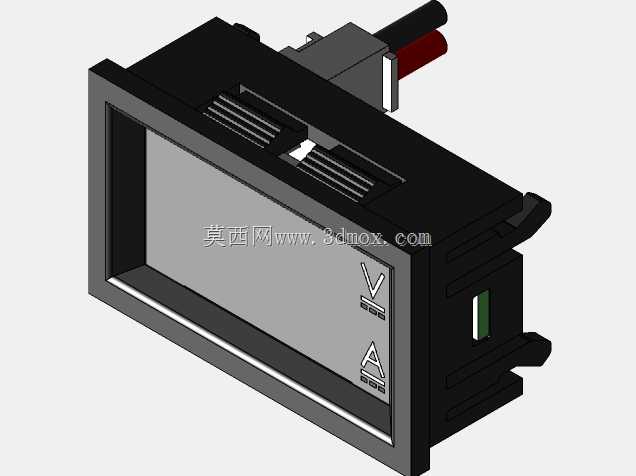

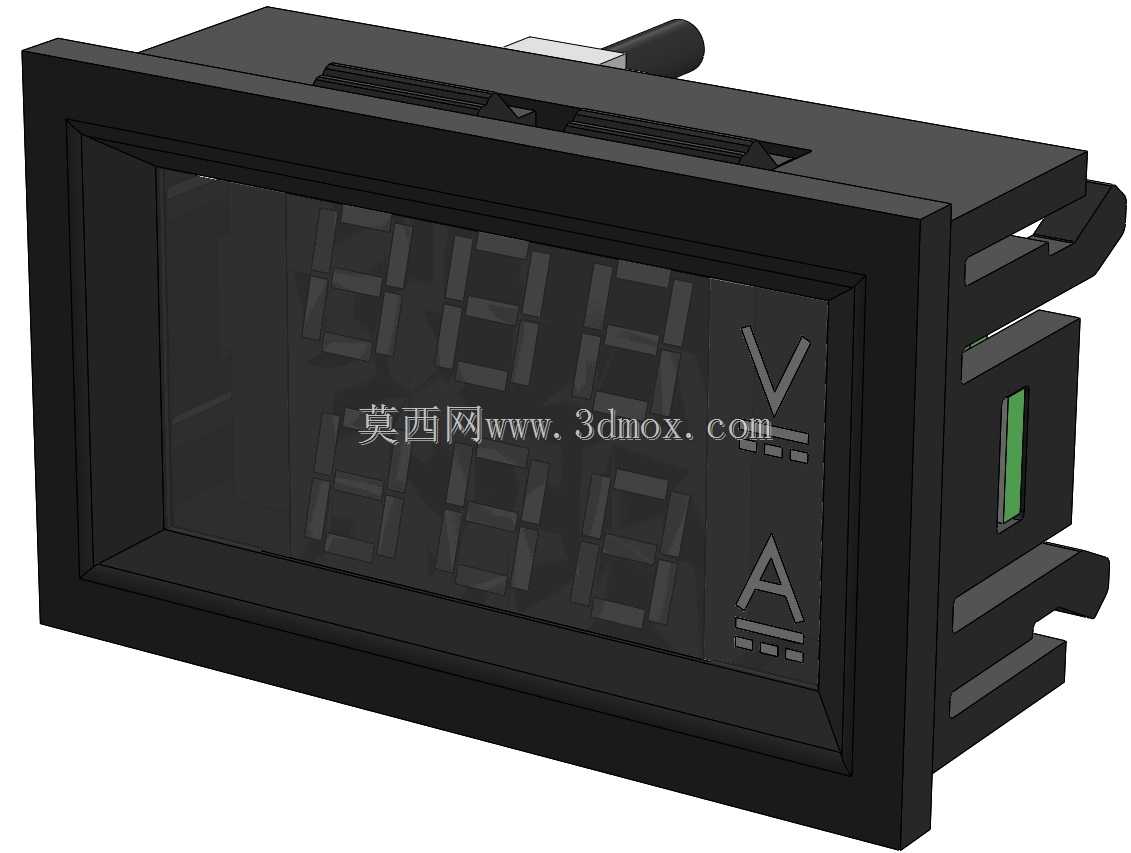

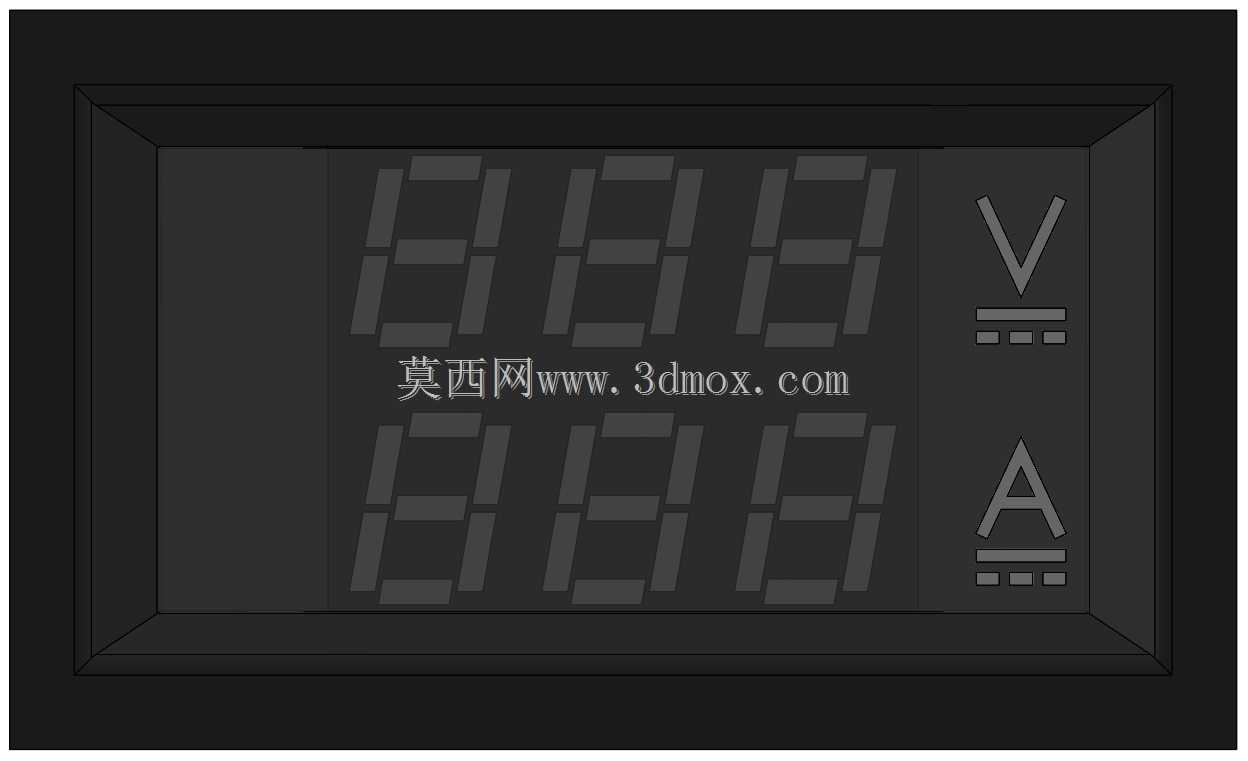

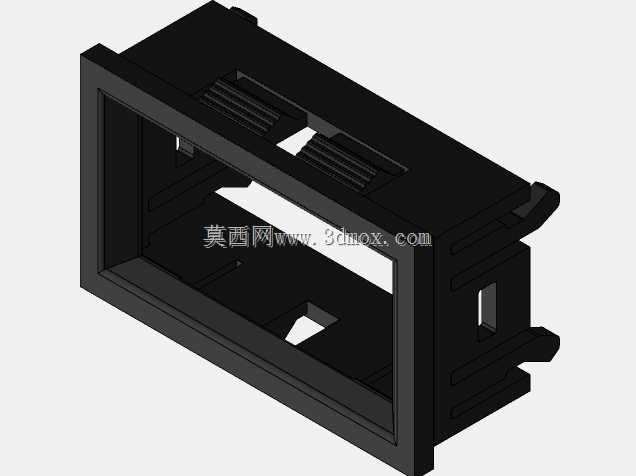

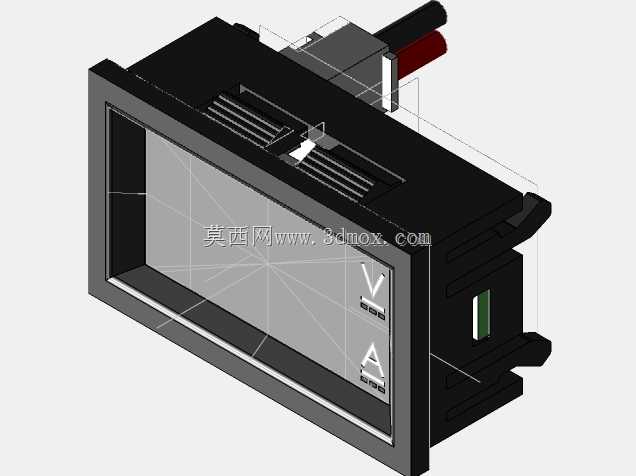

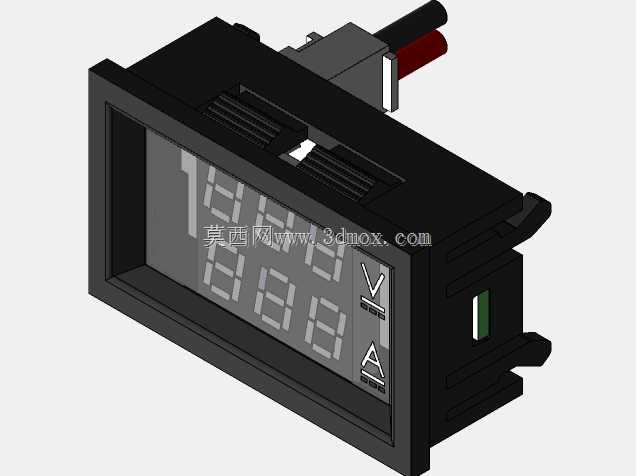

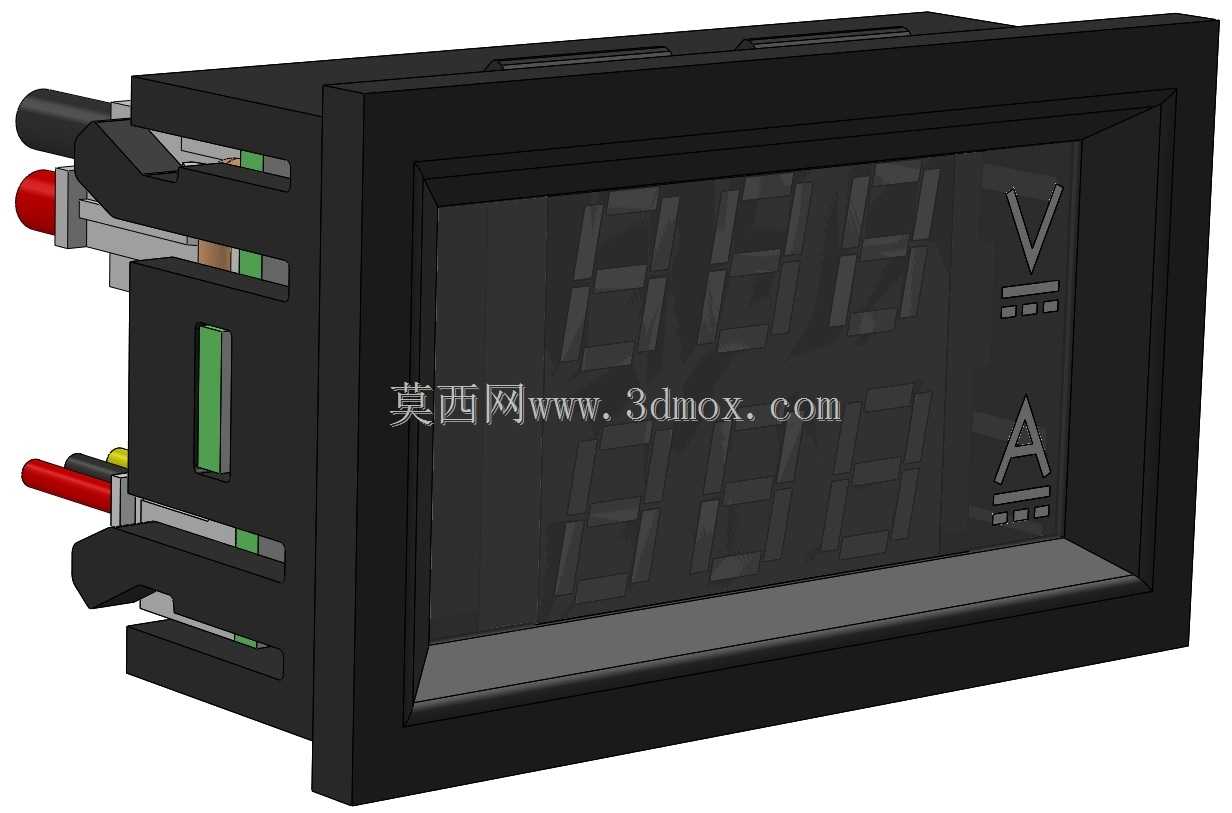

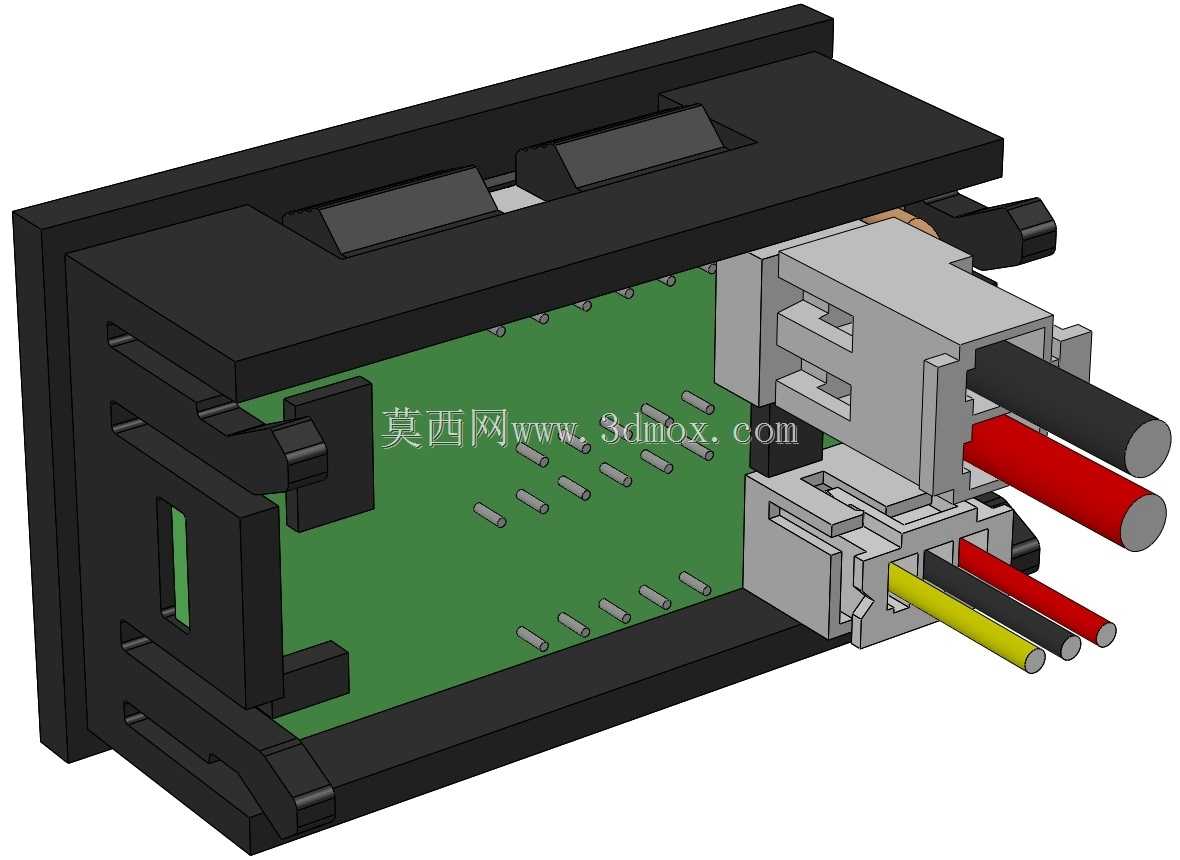

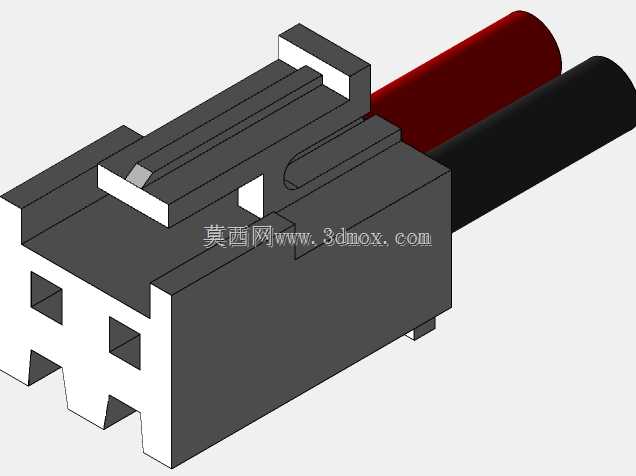

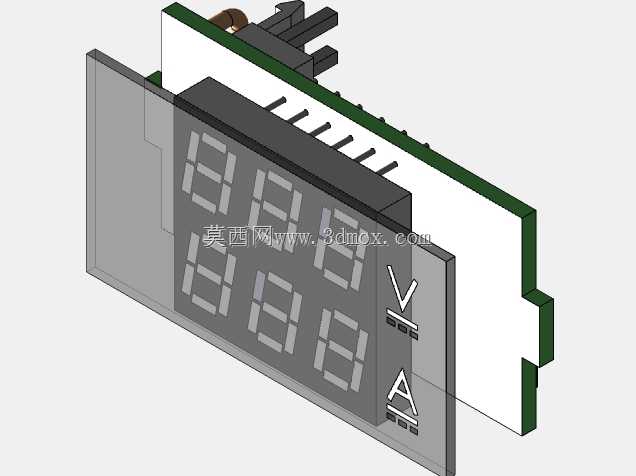

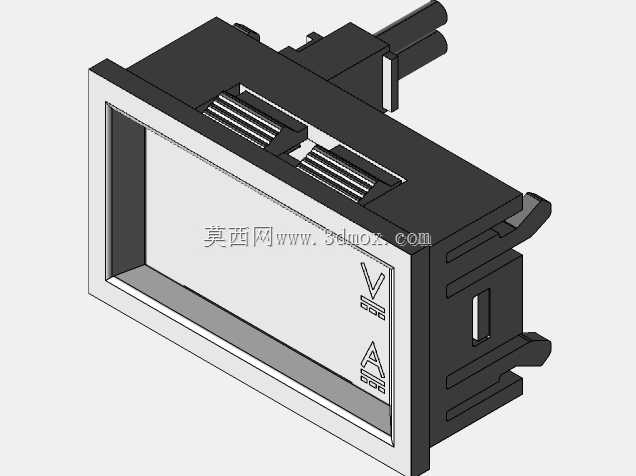

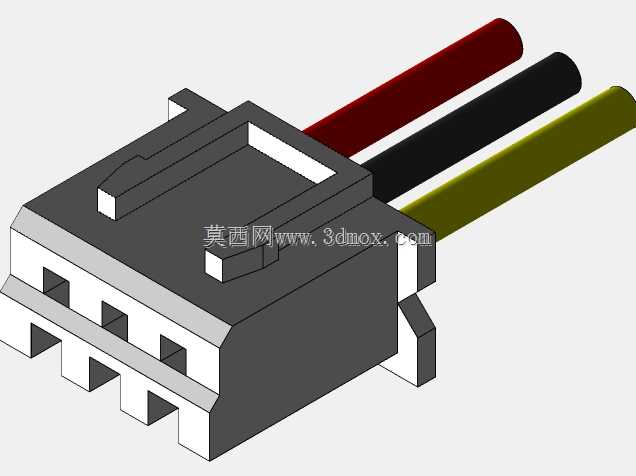

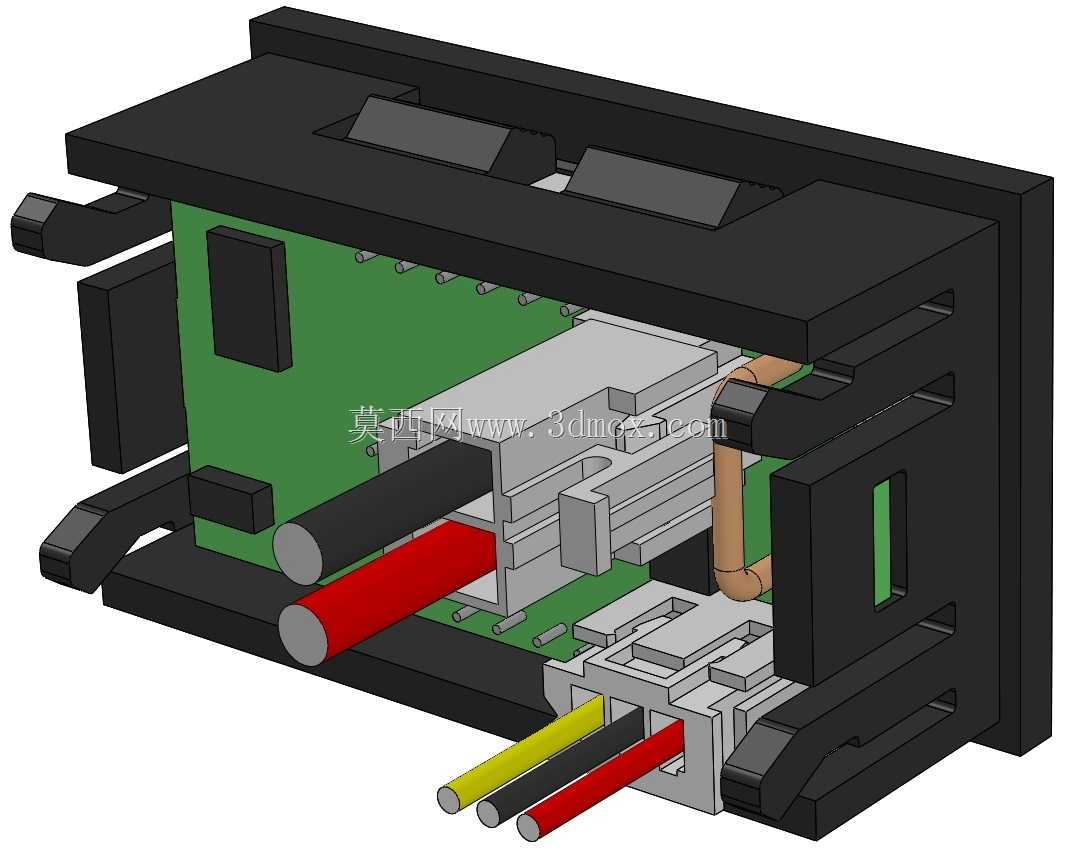

这款双显数字电压电流表是面向低压配电、工控机柜、实验测试台、小型电子设备开发的嵌入式测量元件，核心用途是在同一显示界面同步呈现被测回路的实时电压与电流数值，替代传统分立的指针式电压、电流表，帮助运维人员、设备使用者快速掌握回路的电参数运行状态，无需切换测量通道或更换仪表，大幅提升参数读取效率。在实际应用场景中，这类仪表常被嵌入到直流电源柜、小型充放电设备、实验教学台架、DIY电子装置、车载配电单元的面板开孔中，作为前端电参数采集显示的核心部件，适配低压直流、小功率交流回路的测量需求，凭借紧凑的体积不会占用过多面板空间，同时数码管显示的形式在各类光照环境下都具备清晰的辨识度，相比液晶显示拥有更长的使用寿命与更强的抗干扰能力，适配工业现场复杂的电磁环境。从产品功能特性来看，该仪表采用上下分区的双数码管布局，上区显示电压值并搭配电压单位标识，下区显示电流值并搭配电流单位标识，显示区域做了内凹的遮光边框设计，避免外部强光直射显示面造成的读数反光问题；背部的接线端子采用红黑区分的插拔式结构，对应电压、电流测量回路的不同接线定义，降低现场接线的错接概率，端子旁预留的卡扣结构可以在仪表嵌入面板后实现快速卡紧固定，无需额外螺丝紧固，适配快速装配的生产需求。在设计思路上，这款仪表优先控制整体外形的紧凑性，外壳采用阻燃工程塑料材质，侧壁设置的导向筋条可以在嵌入安装时顺着面板开孔滑入，同时筋条与卡扣配合抵消安装间隙，避免仪表在使用过程中出现松动偏移；显示面板与外壳采用卡扣拼接的装配方式，无需超声焊接或胶接，方便后期生产组装与售后维护，内部预留的电路板安装空间可以适配不同量程的采样电路方案，无需修改外壳结构即可覆盖多类测量量程的产品需求。从外形尺寸与安装边界来看，这款仪表采用标准的嵌入式矩形安装规格，整体外轮廓方正，安装卡扣的弹性行程适配常规厚度的设备面板，背部接线端子的伸出长度经过严格控制，嵌入安装后不会过度占用设备内部的布线空间，接线端与外壳的安全间隙满足低压电器的绝缘要求，安装时仅需在面板上开出对应尺寸的矩形开孔，将仪表从正面推入即可通过侧边卡扣完成固定，安装流程简单高效，适配批量设备的快速装配需求，同时外壳的散热缝隙设计可以将内部电路工作产生的热量及时散出，保障仪表长时间稳定运行。
