耐火砖挤出生产线输送布局三维设计

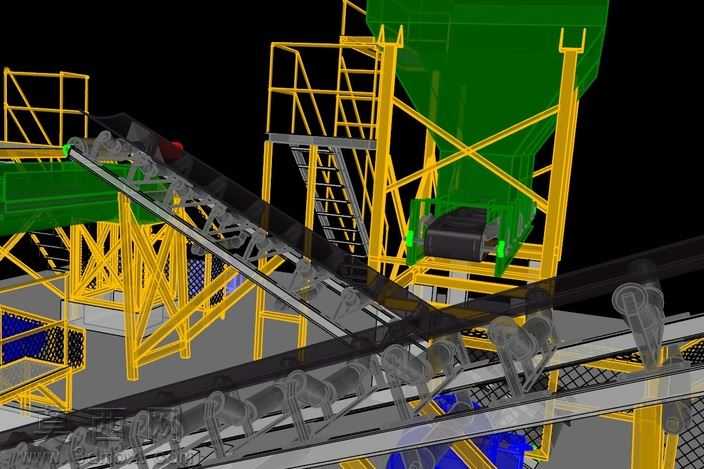

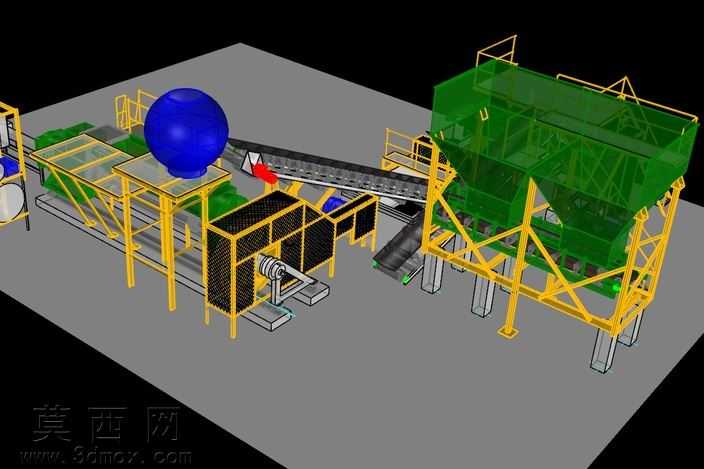

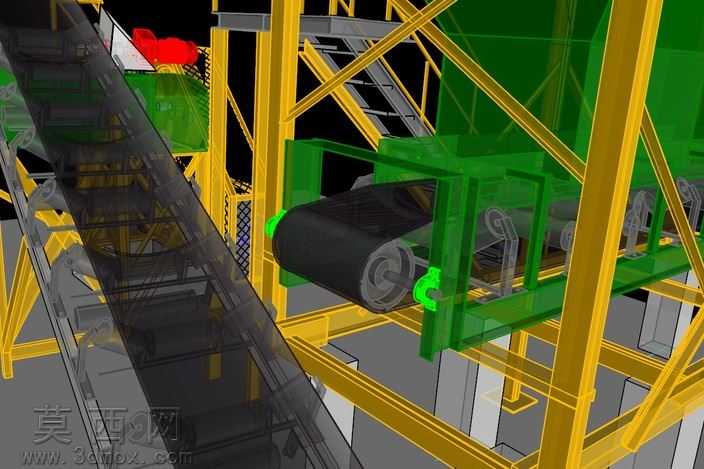

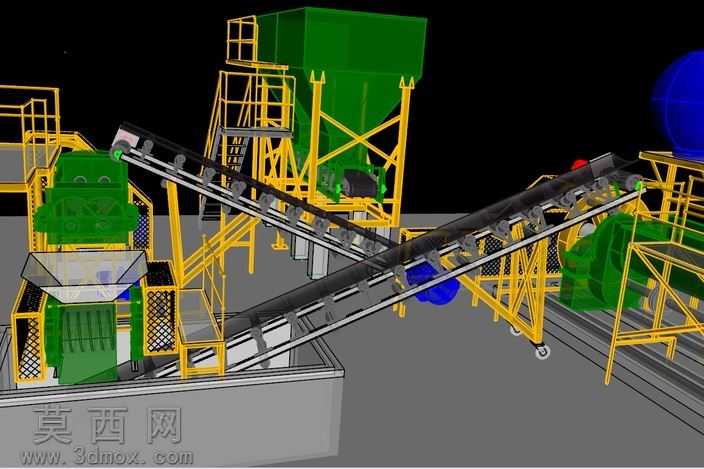

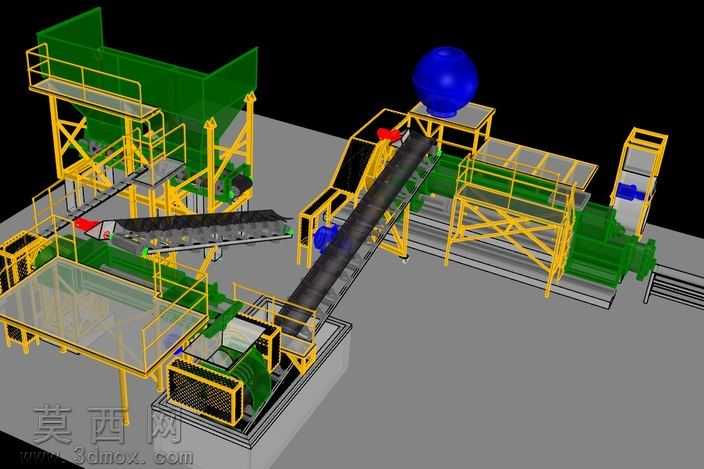

本作品围绕耐火砖生产环节的挤出工序配套输送布局展开三维建模设计，整体采用多软件协同完成全流程构建，首先通过参数化建模方式搭建核心挤出工位的主体框架，以型钢桁架结构作为整体支撑体系，建模过程中严格遵循机械设计规范，对支撑立柱、斜向加强筋、连接节点的尺寸比例进行精准校准，确保结构受力逻辑符合实际生产承载要求。模型中对输送单元进行了精细化还原，包含黑色橡胶输送带、传动滚筒、张紧机构、侧边导向防护组件，各运动部件的装配关系完全匹配实际设备的安装逻辑，可直观展示物料从挤出端输出后沿输送线流转的完整路径。在材质与渲染表现上，对不同功能部件做了明确的材质区分：支撑钢结构采用哑光黄漆金属材质，还原工业设备常用的安全警示涂装效果；输送皮带采用高粗糙度的黑色橡胶材质，体现带面的防滑纹理特征；挤出机主体护罩采用半透明绿色工程塑料材质，既可以清晰展示内部的传动结构布局，又能区分不同功能模块的边界；附属的料仓、走梯、防护栏等部件分别对应金属板材、防滑踏步等不同材质属性，渲染阶段通过调整环境光、反射参数，让整体模型的工业质感更加真实，同时通过半透明、线框结合的展示方式，清晰呈现各部件的空间位置关系，避免实体遮挡导致的布局逻辑模糊。设计过程中重点考量了产线布局的合理性，将挤出主机、接料输送单元、倾斜上料结构、支撑钢架的相对位置进行反复优化，预留出足够的设备检修空间、人员操作通道，同时匹配耐火砖生产的物料流转节拍，确保输送路径无折返、无干涉，各工位衔接顺畅。模型完整还原了产线的空间排布逻辑，可直接用于耐火砖生产车间的布局规划参考、设备安装前的干涉校验，也可作为挤出类产线设计的教学演示案例，帮助设计人员直观理解重型建材生产设备的布局要点，规避实际施工中可能出现的空间冲突、工位衔接不畅等问题。
