四进料口螺旋输送设备结构三维设计

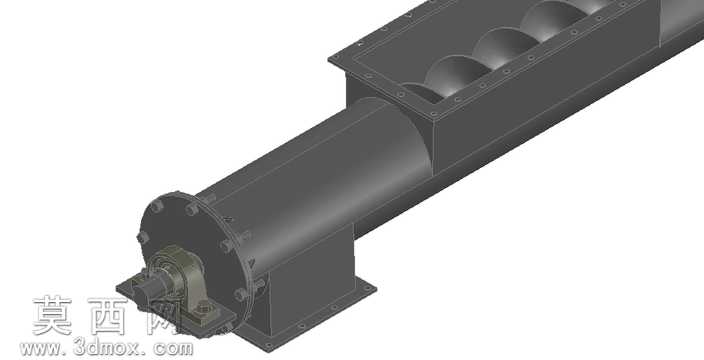

本作品为多进料口螺旋输送机的三维结构设计，建模过程严格遵循机械设计规范，先通过基准面定位搭建整体装配骨架，自底向上完成所有零部件的参数化建模。首先构建核心输送管体部分，采用等径圆柱筒体作为物料输送的主通道，筒体上方沿轴向均匀布置四个方形进料接口，每个接口均设计有带螺栓孔的法兰连接边，可与上游落料管路实现密封对接，避免物料输送过程中出现撒漏问题。筒体内部的螺旋叶片采用等螺距连续螺旋结构建模，叶片边缘与筒体内壁保留合理的装配间隙，既保证物料推送过程中不会出现卡滞，也能减少叶片运转时的磨损消耗。驱动端部分完整还原了轴承座、端盖法兰、密封组件与输出轴连接结构，端盖法兰沿圆周均匀布置紧固螺栓孔，可实现端座与筒体的牢固连接，轴承座内部预留轴承安装位与密封槽，能够有效阻挡粉尘进入轴承腔体，延长传动部件的使用寿命。筒体底部对应设计有出料端结构，可将推送至末端的物料顺利导出至下游设备。渲染阶段采用哑光金属材质模拟设备的碳钢焊接机身，法兰连接面做轻微的机加工光泽处理，轴承座部分采用深灰色铸铁材质表现，整体渲染效果还原了工业设备的真实质感，各部件的装配关系清晰直观，无干涉错位问题。设计过程中充分考虑了多点进料的使用需求，四个进料口的位置经过排布优化，可同时承接四个不同工位的落料，通过单根螺旋轴的旋转即可完成多路物料的汇合输送，有效简化了多点位物料收集的输送线路，减少了设备占用空间与配套驱动组件的数量，降低了设备整体的制造成本与后期维护难度，可用于粮食加工、建材生产、化工粉料输送等多个场景的物料转运环节，模型结构完整，各连接部位的细节均做了还原，可直接用于结构展示、方案评审与后续的工程图转化参考。
