桌面级小型数控雕刻加工设备结构设计

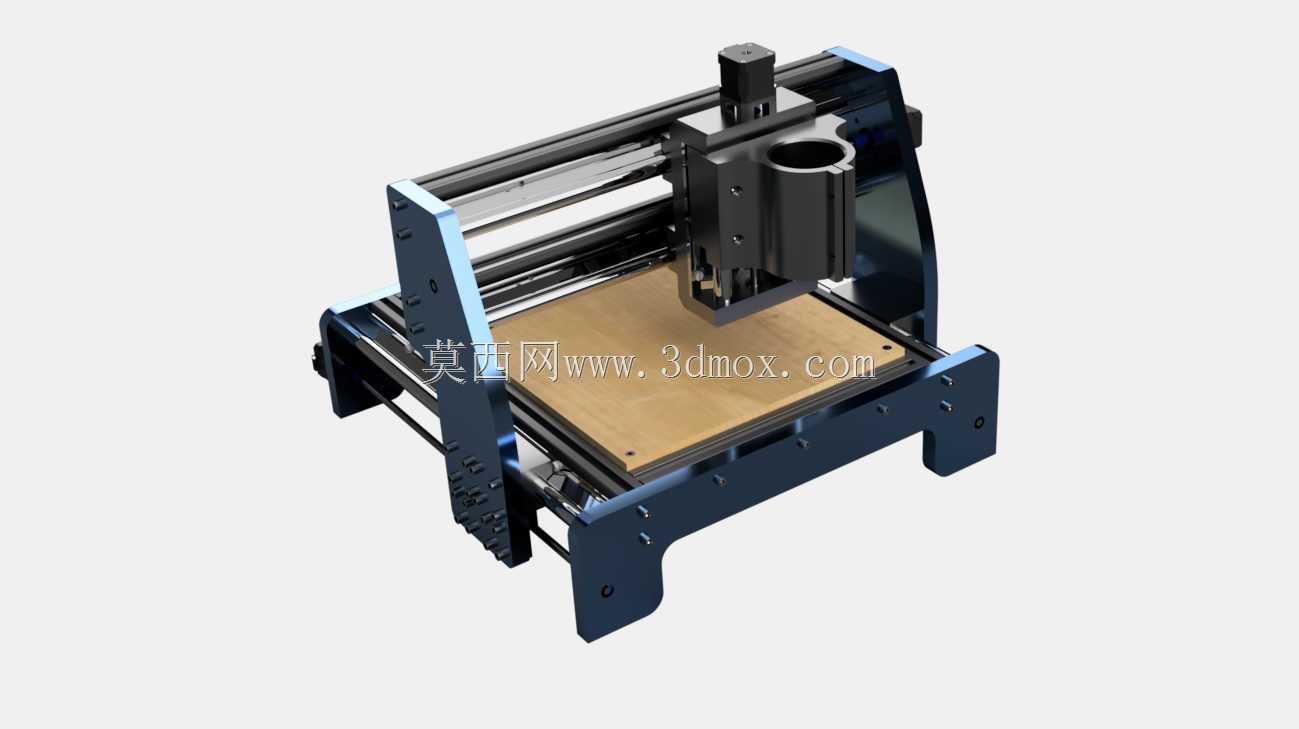

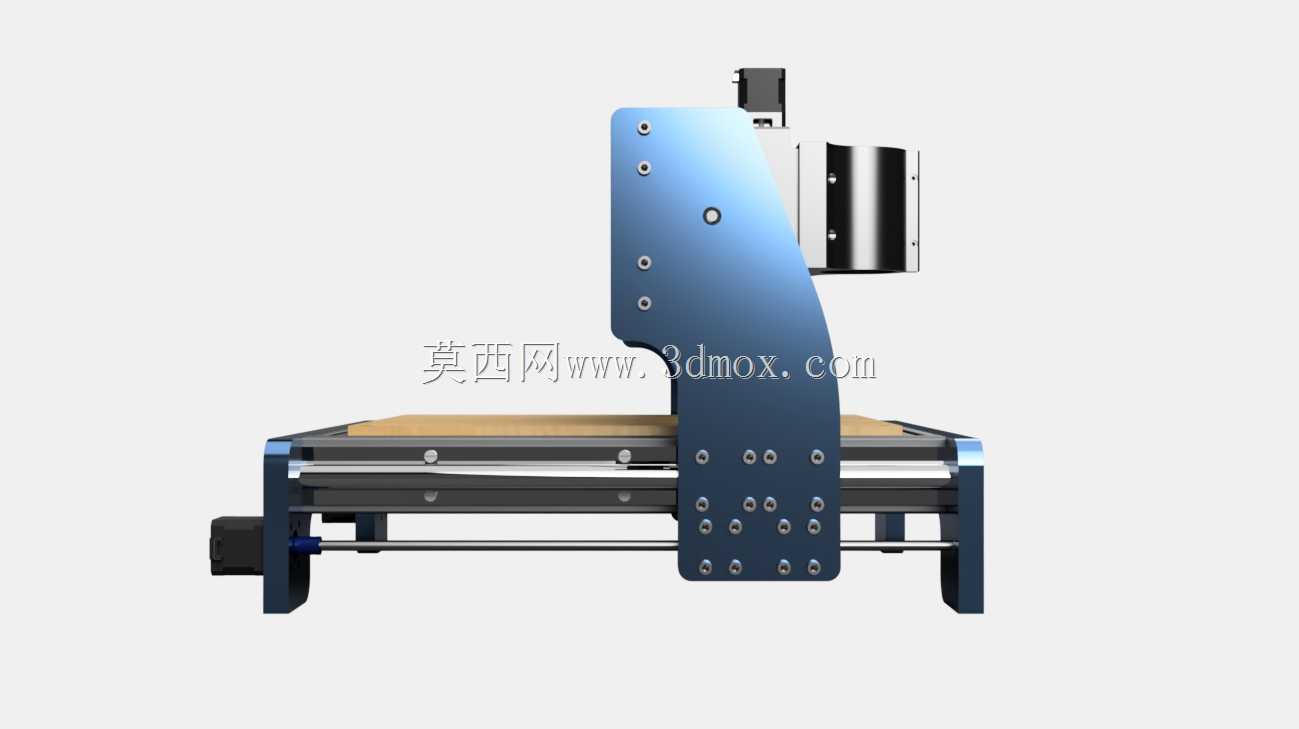

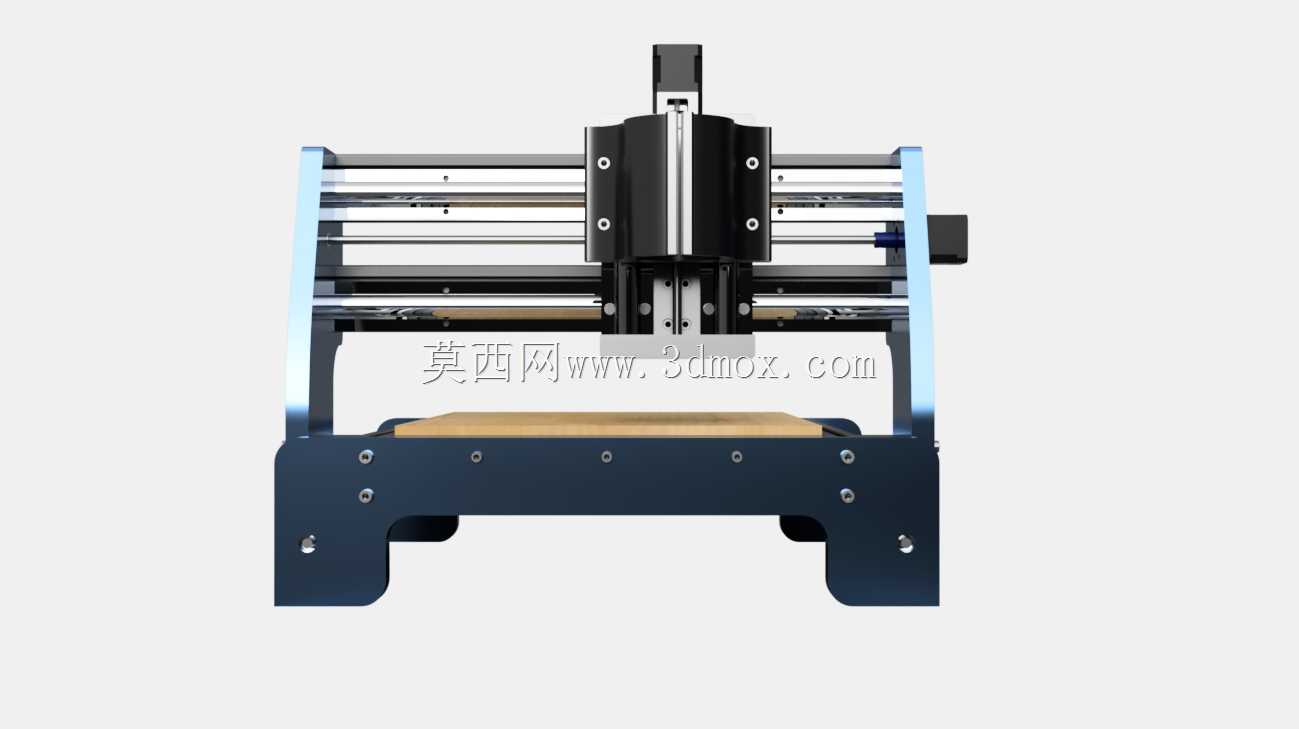

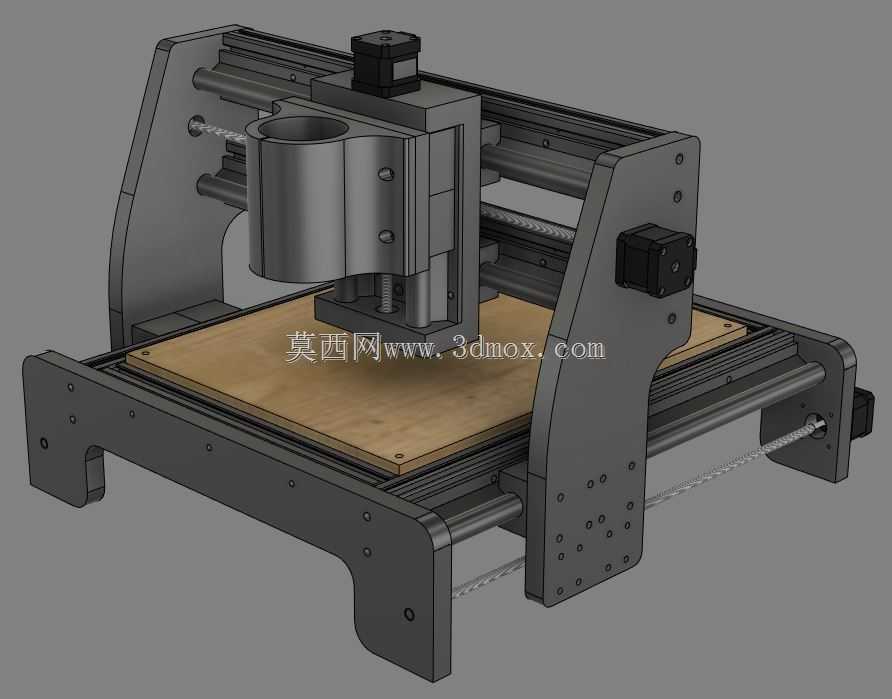

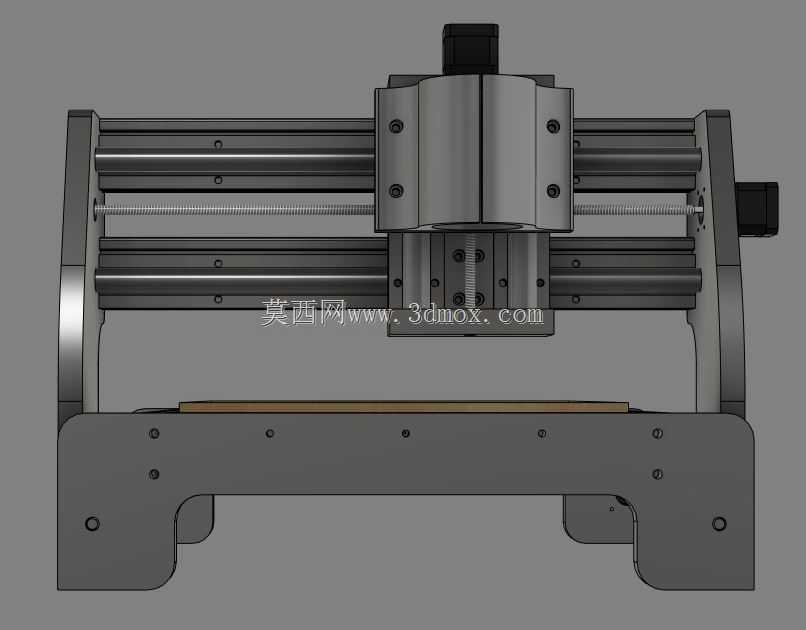

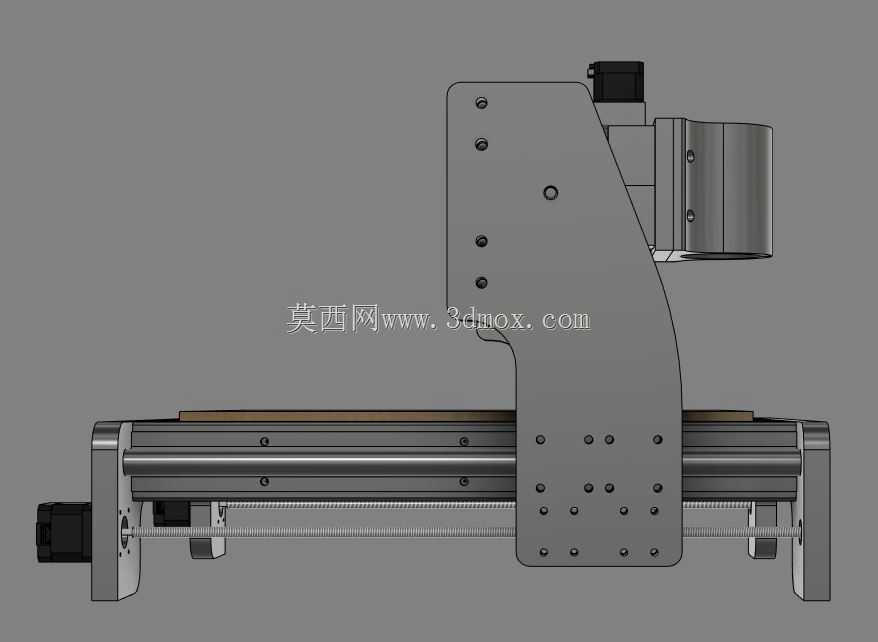

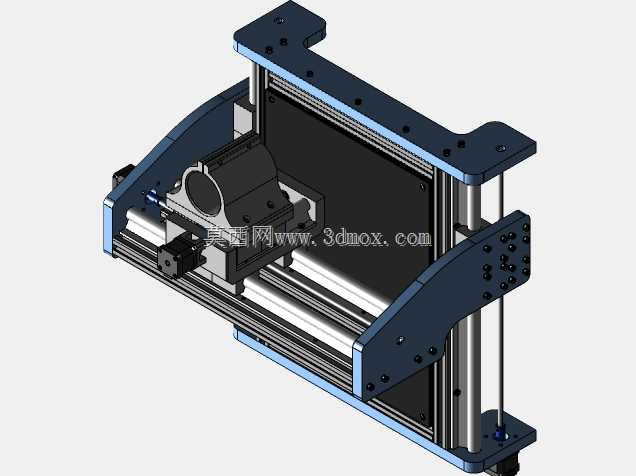

这款桌面级数控加工设备主要面向个人创客、小型工作室及教学实训场景设计，可放置于常规工作台面使用，无需占用大面积工业生产场地，适配小尺寸工件的精密加工需求，能够在木质、软金属、塑料、亚克力等多种常见材质表面完成雕刻、铣削、钻孔、开槽等加工作业，既可以满足手工爱好者制作个性化文创产品、定制手办零件、DIY电子外壳的加工需求，也可用于职业院校数控专业的基础教学演示，帮助学员直观理解三轴联动加工的运动逻辑与结构组成。设备采用经典的龙门式三轴运动架构，X轴负责带动加工台面完成前后方向的进给运动，Y轴搭载在两侧立式支撑结构上实现左右方向的横向移动，Z轴集成主轴安装座完成垂直方向的升降进给，三个运动轴均采用线性光轴作为运动导向部件，搭配传动结构实现精准的位移控制，整体运动行程经过优化设计，既能够覆盖多数小型工件的加工尺寸范围，又能尽可能压缩设备的整体外形尺寸，让设备可以轻松适配多数家庭、工作室的桌面摆放空间，安装时仅需预留少量的操作与维护空间即可，无需额外做地基固定处理。设计过程中充分考虑了个人用户的组装与维护便利性，整体结构采用模块化设计思路，两侧支撑侧板、横梁、运动滑台、主轴固定座等部件均采用标准化的连接方式，用户可根据自身需求更换不同功率的加工主轴，也可按需调整传动部件的预紧程度来保障运动精度；设备的底座与支撑结构采用兼顾刚性与轻量化的构型设计，在控制整体重量方便搬运的同时，能够有效吸收加工过程中产生的振动，避免因结构震颤导致加工表面出现振纹，保障加工精度与表面质量。主轴安装位采用通用的夹持结构设计，可适配市面上多数常见规格的风冷主轴，用户可根据加工材质的硬度差异选择对应功率的主轴部件，无需对整体结构做额外改装；加工台面采用平整的硬质板材作为基准面，可搭配常见的工件固定夹具使用，方便快速装夹不同形状的待加工工件，设备的走线位置均预留了充足的布置空间，可避免运动过程中出现线缆拉扯、干涉的问题，整体结构没有冗余的复杂设计，所有运动部件的维护点位都暴露在易操作的位置，日常清洁、润滑、部件更换都可快速完成，大幅降低了个人用户的使用与维护门槛。
