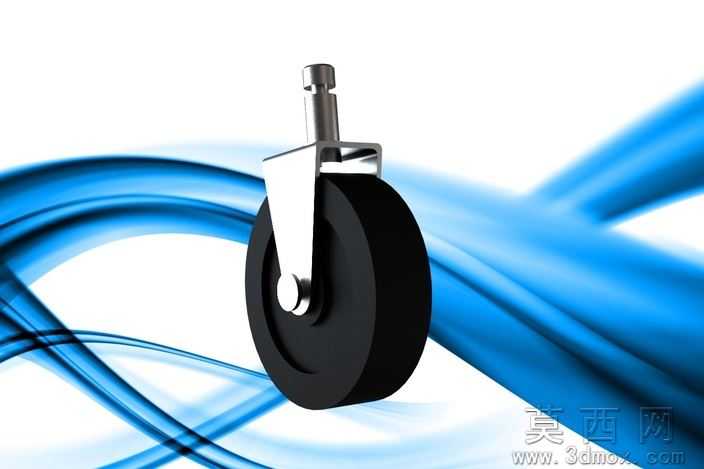

插杆式360度旋转万向脚轮三维设计模型

本款插杆式360度旋转脚轮的三维建模遵循机械零部件标准化设计流程，首先以插杆安装接口为基准定位，依次完成轮轴、旋转支架、轮体、固定铆钉等核心部件的参数化草绘，通过拉伸、旋转、切除等基础特征命令构建各零件的基础实体，再对支架弯折圆角、轮体边缘倒角、插杆定位卡槽等细节特征做精细化处理，完成单个零件建模后按照实际装配约束关系完成总装配，校验旋转自由度与安装干涉问题，确保模型结构与实物完全一致。参数设计阶段严格匹配小型设备脚轮的通用安装规范，插杆采用标准圆柱杆设计适配常规设备安装孔位，轮体直径、支架厚度、旋转轴间隙均经过公差校验，既保证360度旋转的顺畅度，又预留合理的装配余量，避免实际生产中出现卡滞或松动问题，所有尺寸参数均可根据实际使用需求直接修改调整，适配不同载重等级的安装场景。渲染材质设置贴合脚轮实际生产用料，轮体采用黑色耐磨橡胶材质，添加细微的磨砂纹理与哑光质感模拟工业橡胶轮的真实触感，旋转支架与插杆采用抛光不锈钢材质，设置金属反射参数与高光效果还原金属零件的亮面质感，固定铆钉采用镀锌金属材质，整体渲染效果层次分明，清晰区分不同部件的材质属性，直观呈现产品的外观特征。结构原理上，本款脚轮采用单叉式支架结构，顶部插杆与设备安装位连接，支架与插杆衔接处设置旋转轴承结构实现水平方向360度自由转动，轮体通过横向轮轴与支架连接实现滚动行进，整体结构紧凑安装占用空间小，转向灵活无死角，安装时仅需将插杆插入对应设备的安装孔位即可完成固定，无需额外复杂的安装工序，适合对安装空间有严格限制的小型设备、移动货架、仪器推车等场景使用。软件兼容方面，模型提供SolidWorks2009、SolidWorks2010等多个版本的源文件，同时兼容其他主流三维设计软件的通用格式导入，不同版本的设计人员均可直接打开编辑，不存在版本不兼容无法打开的问题，文件经过完整性校验，无特征缺失、装配错误等问题，可直接用于后续的工程图导出、仿真分析或二次修改。研发教学应用层面，本模型可作为五金配件设计、脚轮结构原理教学的典型案例，帮助初学者掌握旋转类活动五金件的建模思路与装配约束方法，也可直接用于小型移动设备、工装推车、家居移动配件等产品的研发设计环节，减少重复建模的工作量，缩短产品研发周期，同时也可作为机械制图课程的测绘练习素材，帮助学习者掌握五金零件的尺寸标注与公差规范。
