红色复合式压力弹簧SolidWorks设计模型

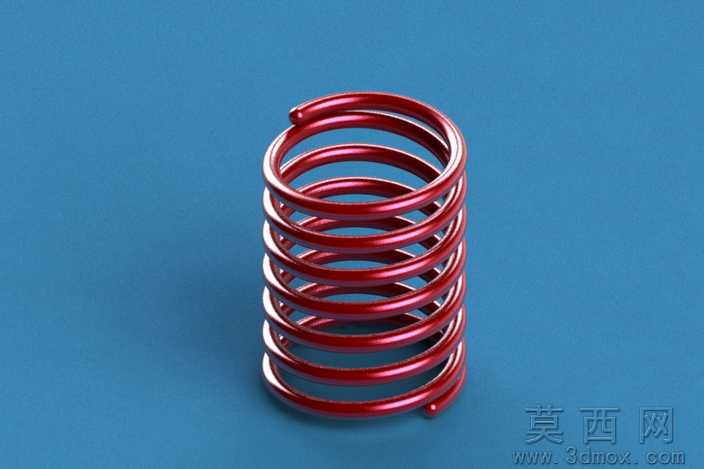

本模型为复合式压力弹簧三维设计成果，建模阶段以SolidWorks2011为核心工具完成全流程构建，首先通过螺旋线命令生成弹簧主体的扫描路径，结合两端并圈磨平的工艺要求对螺旋线起始段与终止段做节距渐变处理，保证端部支撑圈的贴合度符合常规压力弹簧的加工规范，再绘制匹配线径参数的圆形扫描轮廓，沿路径完成实体扫描生成弹簧基体，后续对两端端面做平面切除处理，模拟实际弹簧磨平后的支撑端面结构，整体建模过程完全遵循机械设计手册中圆柱螺旋压缩弹簧的参数规范，未出现结构失真问题。参数设计层面，模型严格匹配通用压力弹簧的比例关系，线径、中径、有效圈数、支撑圈数、自由高度的比例均符合常规小载荷压缩弹簧的设计区间，可直接调整参数生成不同规格的同类型弹簧变体，适配不同安装场景的载荷与行程需求。渲染材质部分，模型赋予了红色金属烤漆材质，调整材质的金属度、粗糙度与环境反射参数，还原出金属弹簧表面烤漆后的光泽质感，搭配蓝色磨砂背景完成渲染输出，清晰展现弹簧的圈体结构与表面质感，无视觉遮挡问题。结构原理上，该压力弹簧为圆柱螺旋压缩结构，依靠圈体间的弹性形变实现轴向承载，受轴向压力时圈体均匀收缩存储弹性势能，压力撤除后可快速复位恢复初始高度，两端并圈磨平的结构可保证安装时的端面贴合度，避免工作过程中出现偏载、歪斜问题，复合式的结构设计可兼顾小刚度与大承载的需求，适配多类弹性缓冲场景。软件兼容方面，模型除原生SolidWorks2011格式外，还提供NX等主流三维软件的兼容格式，可直接导入不同三维设计环境中完成装配调用，无需额外修复破面、调整特征，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为机械设计专业弹簧类零件的教学案例，帮助学习者掌握螺旋扫描类零件的建模方法、压缩弹簧的参数设计逻辑，也可直接用于小型机械设备、五金产品的弹性结构研发，作为缓冲、复位、储能元件装入装配体中，缩短产品研发阶段的零件建模周期，同时也可作为五金配件设计的参考样本，辅助完成同类型弹簧产品的结构优化与参数校验。
