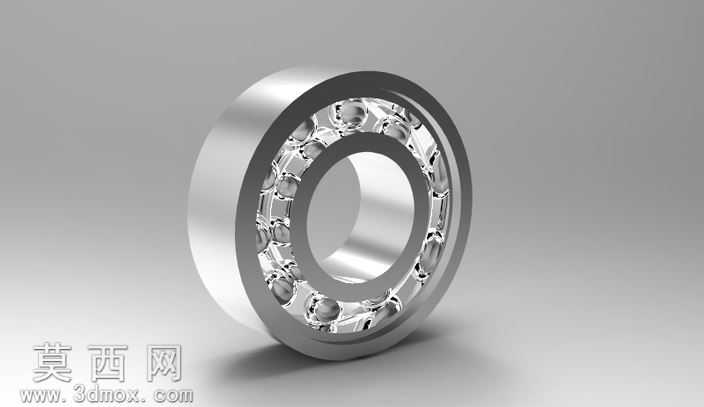

SKF系列深沟球轴承多规格三维设计作品

本套三维模型围绕SKF经典深沟球轴承系列开展参数化建模设计，完整覆盖轴孔直径从2.5mm到1060mm的全尺寸跨度，同时包含单排结构、双唇密封两种主流配置形式，总计整合477个可直接调用的实例零件，能够满足不同场景下的机械设计装配需求。建模过程中严格遵循SKF官方公开的产品尺寸公差规范，对轴承的核心结构进行1:1精准还原：针对轴承内圈，完整复刻了适配不同安装场景的结构特征，包括标准直外环肩、凹进外环肩、单Z屏蔽、双2Z屏蔽等多种内圈旋转适配结构，对应覆盖60、62、63三大主流轴承系列，所有滚道的曲率半径、挡边高度、倒角尺寸均与实物参数保持一致，保证后续装配仿真的干涉检查结果具备实际参考价值。针对滚动体部分，按照不同型号轴承的额定载荷参数，匹配对应直径与数量的钢球，钢球在保持架中的排布间距、兜孔间隙完全符合行业设计标准，保持架的实体结构也根据不同尺寸轴承的使用场景做了区分，小尺寸轴承采用冲压浪形保持架结构，大尺寸重载轴承采用实体铜保持架结构，细节还原度高。针对带密封配置的轴承型号，还原了橡胶密封圈的唇口结构、与内外圈密封槽的配合关系，密封圈的材质表现通过材质编辑器做了区分，橡胶部分设置为哑光带轻微弹性质感的红色材质，金属内外圈、钢球、保持架分别设置对应的金属材质，其中轴承钢部分做了细腻的金属磨砂质感处理，钢球部分添加轻微的反射效果，还原抛光钢球的表面特性。渲染阶段采用双视角对比展示方案，左侧展示轴承剖开后的内部结构，清晰呈现钢球排布、保持架位置、内外圈滚道配合关系，右侧展示带密封轴承的完整外观，通过黑色背景突出金属与橡胶材质的质感对比，模型整体结构严谨，参数准确，既可以用于机械设计课程的教学演示，也可以直接导入装配体中用于设备的整体结构验证、运动仿真、渲染出图等工作，大幅减少通用机械零件的重复建模工作量，提升机械设计的整体效率。
