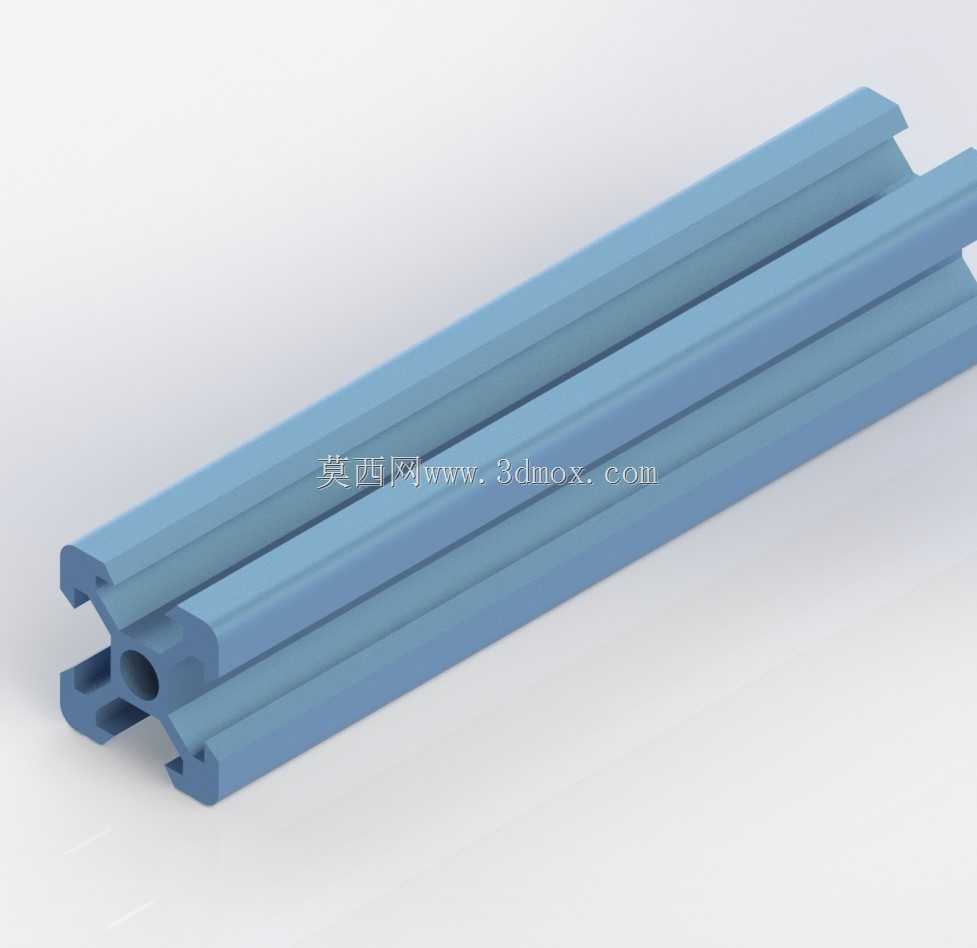

20×20规格V型槽挤压铝型材结构

常规20系列铝型材在轻载框架搭建场景里，常出现槽位卡滞、拼接端面错位的问题，根源在于挤压成型时的槽口公差预留与后续装配的适配性没有做针对性匹配。这款V型槽铝型材在槽口的过渡圆角处做了0.2mm的余量收窄，既避免挤压出料时的铝料粘模拉伤，又能让配套的V型滚轮在槽内滑动时不会出现径向窜动，哪怕是100mm的短截段，拼接后整段导轨的直线度偏差也能控制在0.1mm以内。型材中部的中空腔不是规则的方形，靠近安装孔位的一侧做了局部加厚，攻M4螺纹时的牙纹啮合深度能达到3.5mm，比同规格普通型材多了近1mm的咬合量，不用额外预埋螺母就能承受15kg的垂直吊挂载荷，省去了预装弹片螺母的工序。两侧的拼接凸台做了微小的拔模斜度，两根型材垂直对接时，凸台能直接卡入对应型材的侧槽，不用靠角码强行对齐，哪怕是新手装配也不会出现拼接缝宽窄不一的情况。型材端部的内孔做了0.3mm的倒角，插入端盖时不会刮伤端盖的塑料卡扣，按压到位后卡扣能完全卡入槽位，不会出现运输过程中端盖脱落的问题。表面氧化层的厚度控制在8μm，既保证了耐刮擦性能，又不会因为氧化层过厚导致槽口尺寸超差，滚轮滑动时的阻力比普通氧化型材低12%左右。V型槽的两个工作面做了镜面级的挤压抛光，粗糙度能达到Ra1.6，滚轮长时间运行也不会出现槽面磨出凹痕的情况，适合用在小型自动化设备的滑动导轨、3D打印机的运动框架、桌面级工装的支撑结构里。哪怕是做短截的连接块，型材本身的结构强度也足够，不用额外做加强筋，切割后的端面平整，不用二次铣削就能直接对接，大幅降低了现场加工的工作量。
