摩托车后刹车主缸制动总泵结构设计

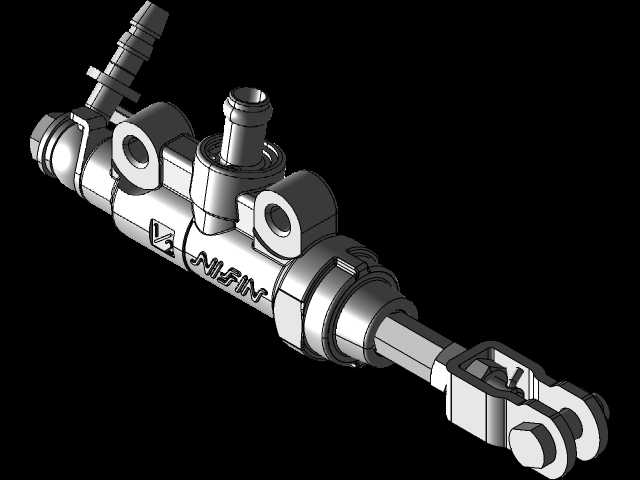

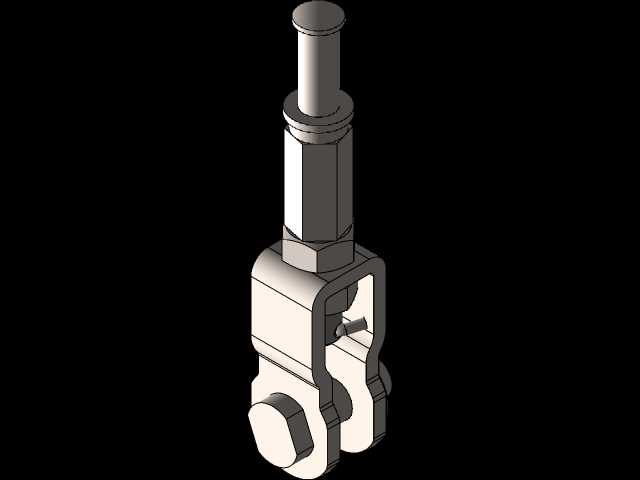

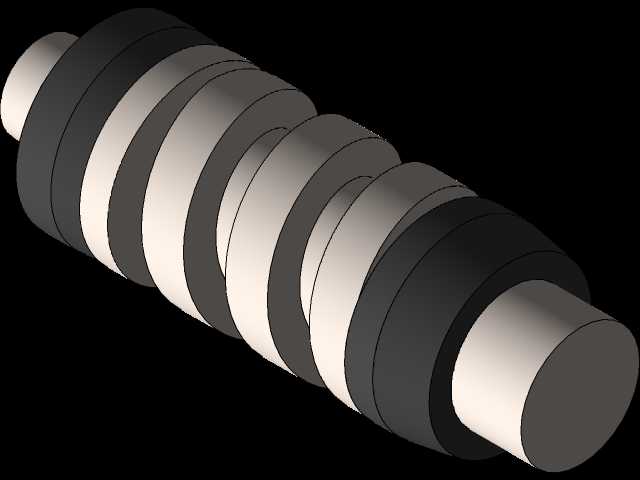

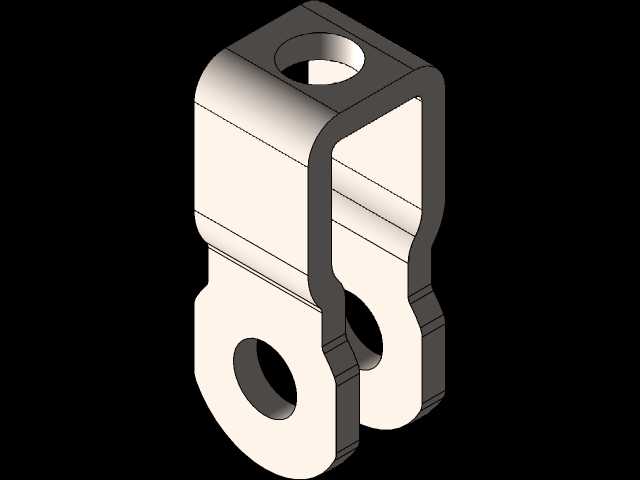

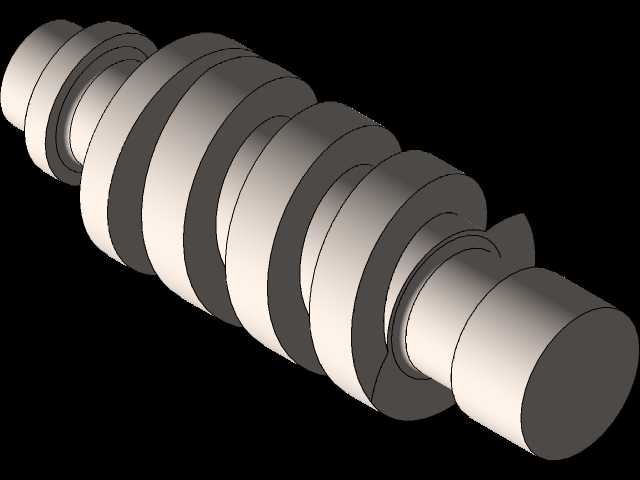

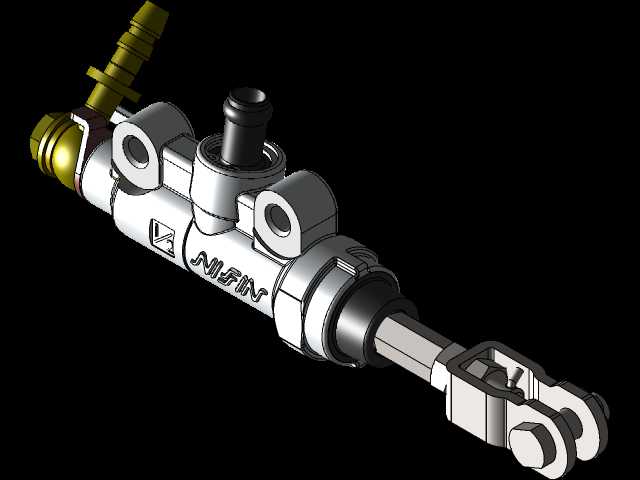

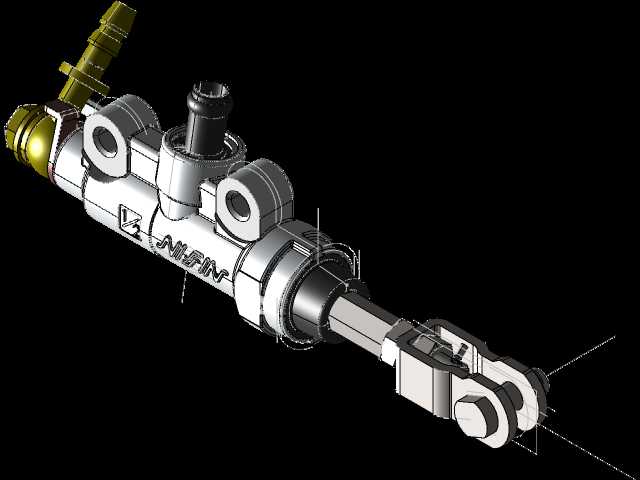

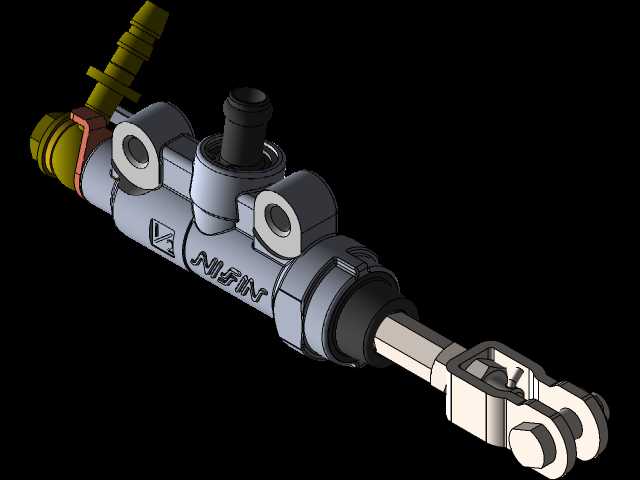

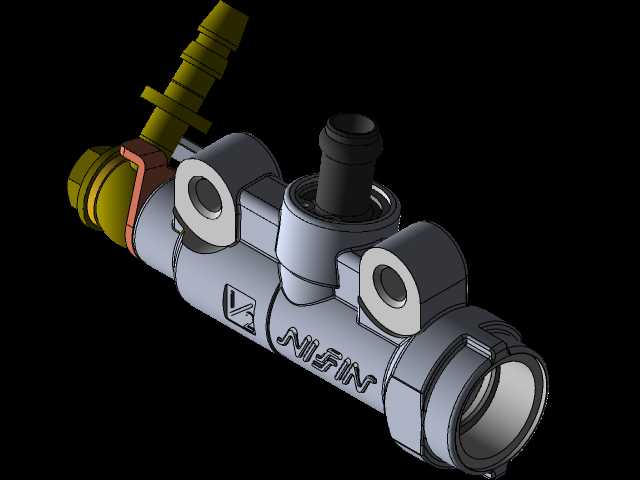

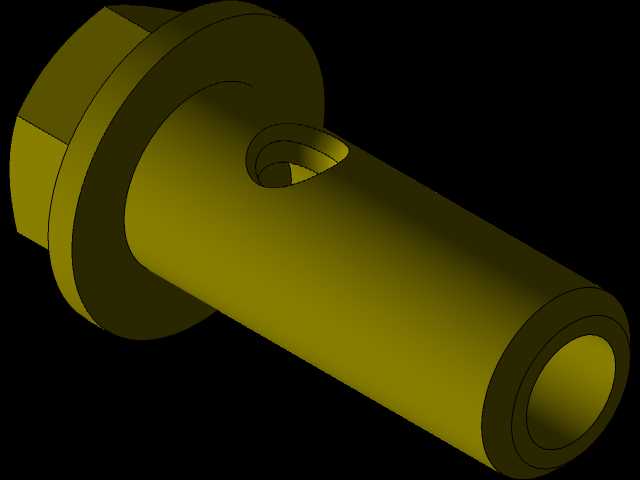

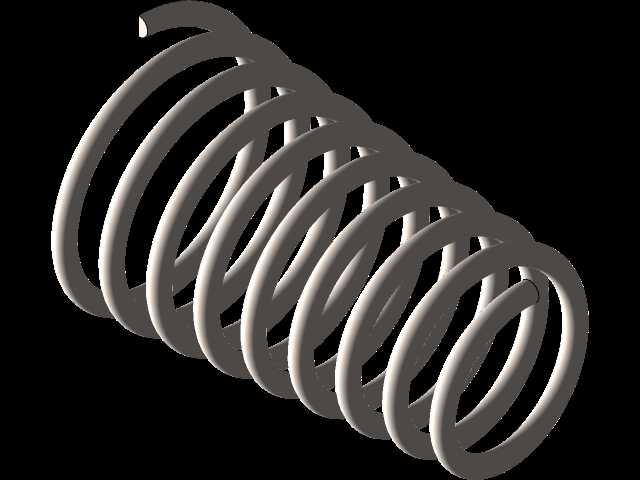

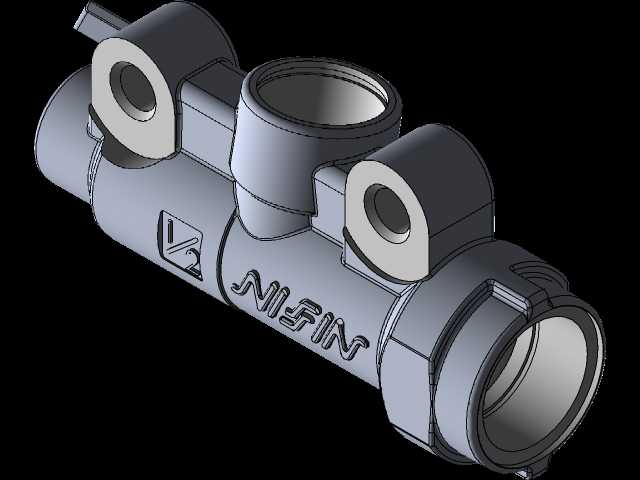

这款制动总泵主要应用在中小排量跨骑、踏板类摩托车的后轮制动回路中，是液压制动系统的核心压力生成部件，安装位置通常位于摩托车右侧脚踏附近的车架安装位上，直接连接后刹车制动踏板与后轮制动卡钳的液压油路，承担着把驾驶员脚部施加的机械踩踏力转化为液压管路压力的核心作用，直接决定后轮制动的响应速度、制动力输出线性度与骑行过程中的制动安全表现。从实际使用场景来看，日常城市通勤、非铺装路面骑行、长距离下坡制动等工况下，该部件都需要持续稳定输出可控的液压压力，既要避免制动力突增导致后轮抱死侧滑，也要避免压力建立滞后带来的制动距离过长问题，适配多数1/2口径规格的摩托车后制动回路，安装边界预留了标准的油路接口、固定螺栓孔位与踏板连接摆臂空间，不需要额外改动车架结构即可完成替换装配。从功能特性来看，该部件内部集成了活塞组件、密封皮碗、回位弹簧、压力腔与储液连接结构，踩下制动踏板时，摆臂推动活塞向前移动，封闭压力腔补偿孔后建立油压，将制动液通过管路输送到后轮卡钳推动刹车片贴合刹车盘实现制动；松开踏板时，回位弹簧推动活塞复位，压力腔解除高压状态，制动液回流，制动解除。设计过程中优先考虑了制动线性度的调校，活塞行程与踏板踩踏行程的匹配经过反复调整，保证踩踏过程中制动力随踩踏深度平滑提升，不会出现前段空程过大、后段制动力陡增的问题；密封结构采用了多道耐油橡胶密封设计，既保证压力腔的密封性避免泄压，也能耐受制动液长期腐蚀与高低温环境下的形变，减少长期使用后的渗漏风险。外形结构上，主体采用压铸铝合金壳体搭配金属油路接头，上部预留储液腔连接接口，侧部设置标准螺纹出油口，安装固定位的孔距符合主流摩托车车架的安装尺寸标准，整体结构紧凑，不会与周边的脚踏、排气、链盒等部件产生运动干涉，外部的金属接头做了防锈处理，能够适应雨天骑行、泥水飞溅等复杂使用环境，兼顾了结构强度、装配便利性与长期使用的可靠性。
