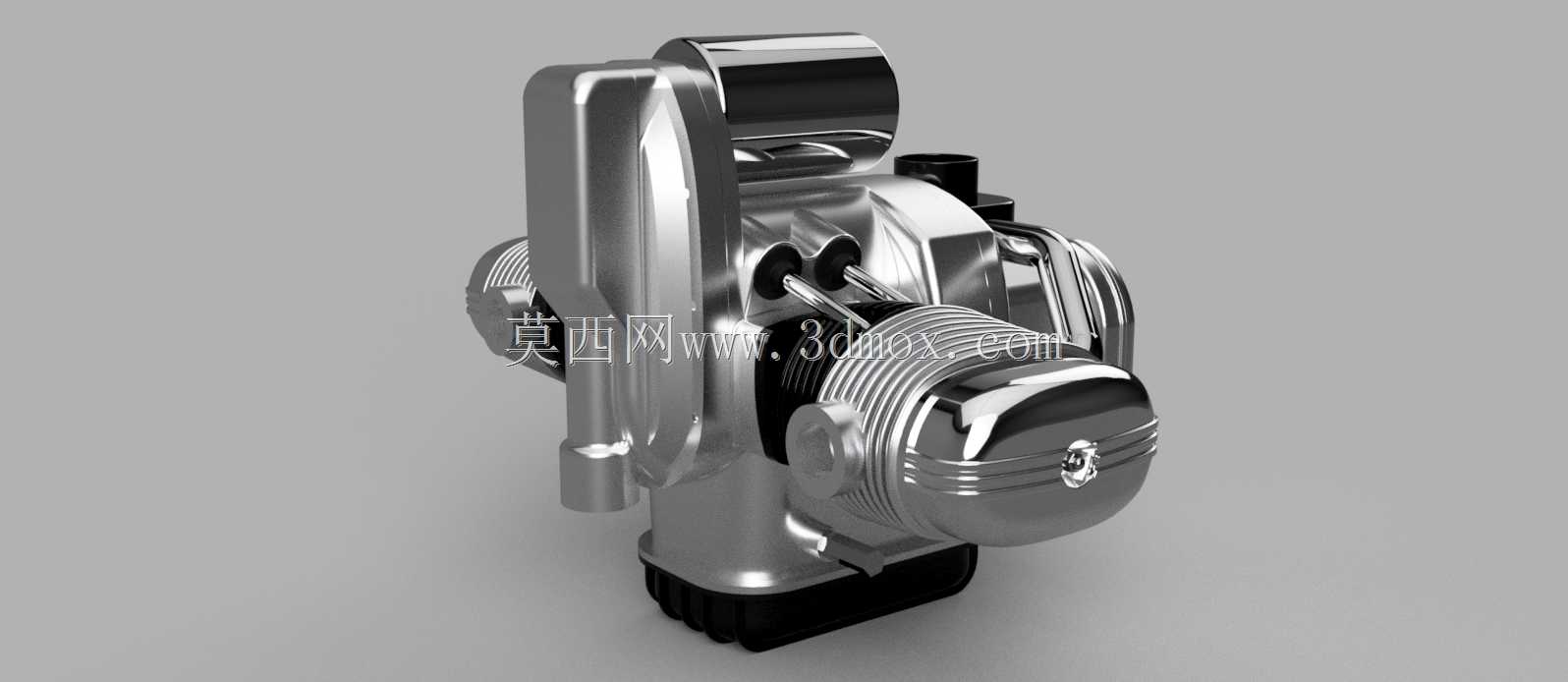

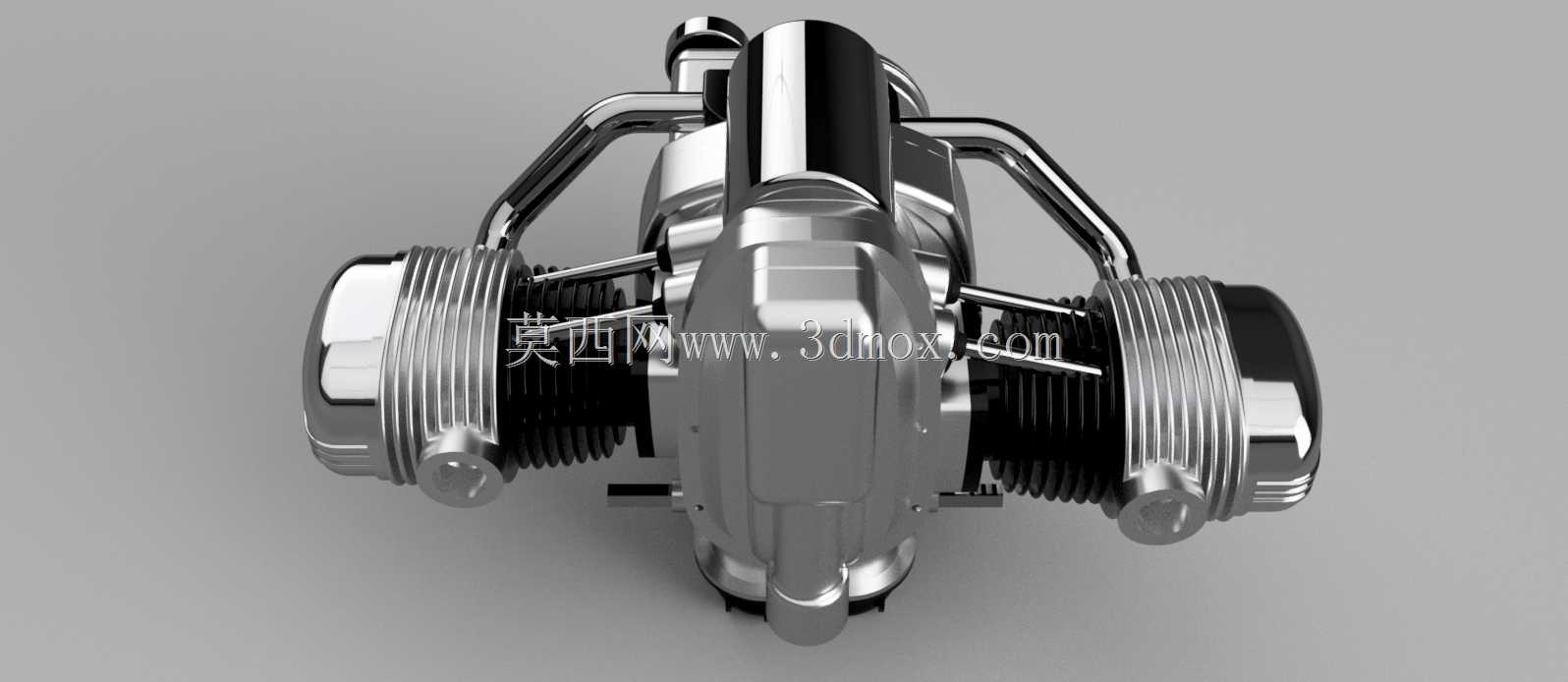

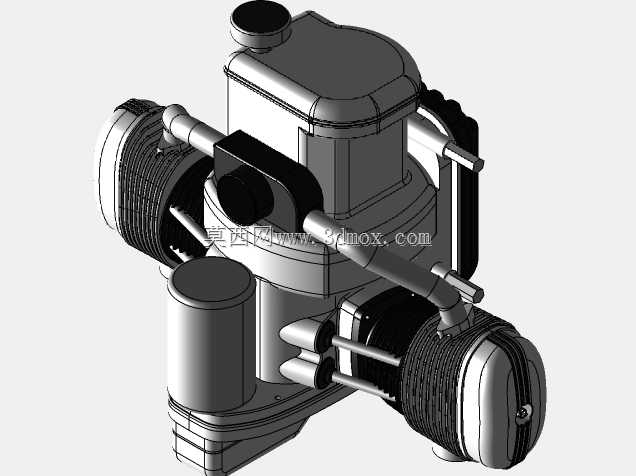

乌拉尔650cc水平对置拳击发动机

小排量摩托动力单元的加工适配，最容易踩的坑就是缸体与曲轴箱的同轴度偏差，水平对置布局的双缸对称结构，对两侧缸套安装孔的位置度公差要求比直列机型严苛近一倍，稍有偏差就会出现活塞偏磨、运转异响的问题。这套带集成变速箱的拳击手发动机模型，在加工基准的设定上做了很务实的取舍，把曲轴输出轴的中心孔作为统一加工基准，两侧缸体的安装面、变速箱输入轴的轴承位都围绕这个基准做公差带约束，哪怕是小批量外协加工，只要找正基准面就能把同轴度误差控制在0.02mm以内，不用反复做二次修配。

缸体外侧的散热鳍片是加工里最容易出废件的部位，鳍片厚度仅1.5mm，相邻片间距不足3mm，常规铣削加工很容易出现振纹甚至崩边。模型里把鳍片的根部做了0.2mm的圆角过渡，没有做尖锐的直角结构，既不影响散热面积，又能大幅降低铣削时的刀具让刀量，精加工时用小进给量的顺铣工艺就能直接做出光滑的鳍片表面，不用后续手工打磨修形。活塞销座的位置也特意往缸体中心偏移了0.8mm，抵消活塞做功时的侧推力，减少缸壁的偏磨量，这个细节很多同排量机型的模型都没做出来，实际装机后能明显降低冷启动的敲缸声。

集成式变速箱的壳体和曲轴箱做了一体化设计，没有采用常见的分体拼接结构，省去了中间的密封垫和连接螺栓，既减少了三个可能漏油的密封面，又能提升整个动力单元的刚性。变速箱的输入轴和曲轴的连接位用了渐开线花键结构，没有用普通平键，花键的配合公差选了H7/k6的过渡配合，装配时不用大力敲击就能顺利装入，运转时的扭矩传递也更均匀，不会出现平键滚键的故障。换挡拨叉的滑动槽做了1°的拔模斜度，压铸成型时就能直接出合格的槽面，不用额外做铣削加工，能省下近三分之一的机加工工时。

两侧缸盖的进排气道走向做了等长设计，不管是左侧还是右侧气缸，进气的歧管长度完全一致，化油器或者电喷节气门体的安装位居中布置，不用给两个缸做单独的供油标定，调试时能省很多功夫。缸盖的散热片和缸体的散热片对齐度做了匹配，气流经过时不会在衔接处形成紊流，低速行驶时的散热效率比错位布局的机型高15%左右。曲轴的平衡块特意做了偏心优化，抵消双缸往复运动的一阶振动，实际运转时手把的振动量比普通单缸机小很多，长时间骑行也不会出现手麻的问题。

油底壳的放油螺塞位置做了下沉设计，换机油时能把旧油完全放净，不会残留油泥在壳体角落。启动电机的安装位在变速箱上方，和曲轴的传动比做了匹配，低温环境下也能顺利带动曲轴启动，不会出现启动机打齿的问题。整个动力单元的安装吊点位置做了对称布置，不管是装在乌拉尔原厂的车架上，还是改装到其他复古摩托车型上，都能直接适配安装位，不用额外切割焊接改动车架。
