LS3发动机皮带附件驱动传动结构

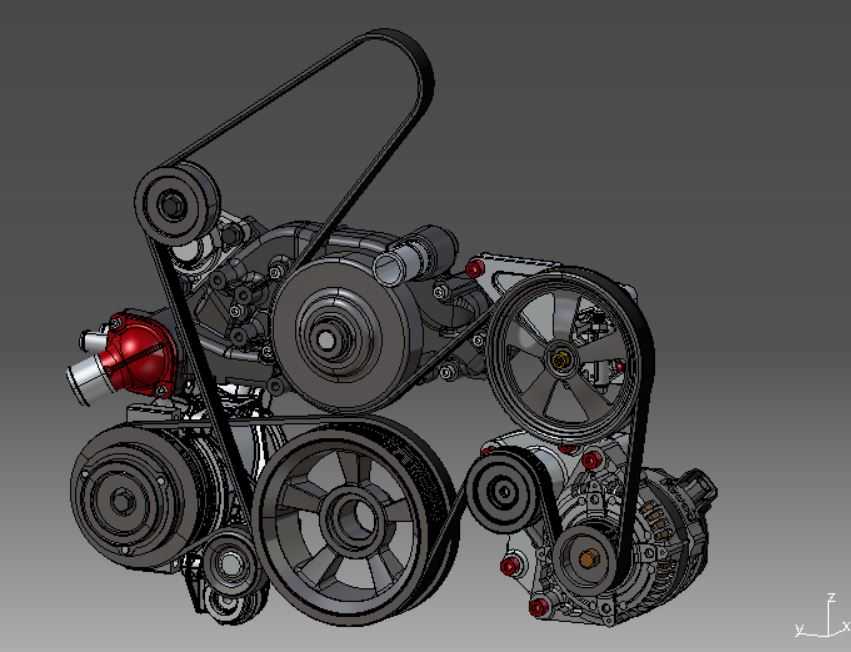

多楔带长期在发动机舱高温、交变振动工况下运转，附件轮系的同轴度偏差、张紧力匹配不当，很容易出现皮带偏磨、啸叫甚至跳齿断裂的故障，这套LS3附件驱动结构在轮系布局阶段就把这些现场常见的加工装配痛点纳入考量。你能看到所有带轮的安装基准面都做了共面度公差约束，转向泵、交流发电机、增压器三个核心负载轮的安装座，特意设计了可调式腰型孔，不用额外做定制工装就能在装配时微调轮系对齐度，避免皮带单侧受力过快磨损。张紧轮的摆臂转轴位置做了偏心衬套设计，张紧力的调节范围刚好覆盖新皮带初始伸长、旧皮带疲劳松弛的全周期区间，不会出现张紧力过大导致的轴承过载，也不会因为张紧不足出现高速打滑。皮带的绕线路径特意避开了发动机排气侧的高温辐射区，相邻带轮的包角都经过反复验算，增压器输入轮的包角控制在120度以上，既保证大扭矩输出时不打滑，也不会因为包角过大增加皮带弯折疲劳。每个带轮的轮槽粗糙度都匹配多楔带的橡胶摩擦特性，安装法兰边做了倒角导向，装配时皮带能顺滑卡入轮槽，不会刮伤楔面的摩擦层。你甚至能看到线束固定卡扣的位置都特意避开了皮带运转的摆动区间，发动机长期运行产生的振动也不会让线束松脱蹭到高速运转的皮带。不同负载轮的轴承选型也做了匹配，交流发电机转速波动大，选用了带密封的深沟球轴承，转向泵承受径向载荷大，轴承的滚道做了强化处理，整套轮系不用额外增加冗余的导向轮，就实现了三个附件的同步驱动，后期维护时只需要松开张紧轮就能快速更换皮带，不用拆解周边的管路和线束。
