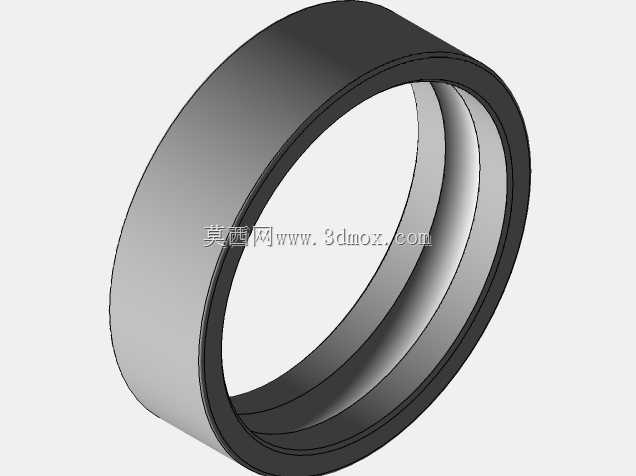

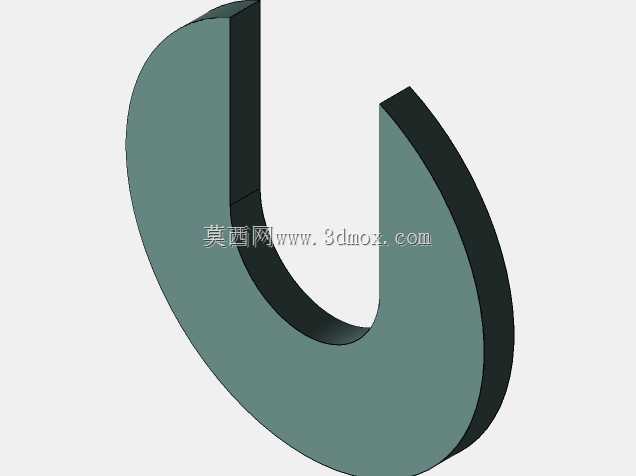

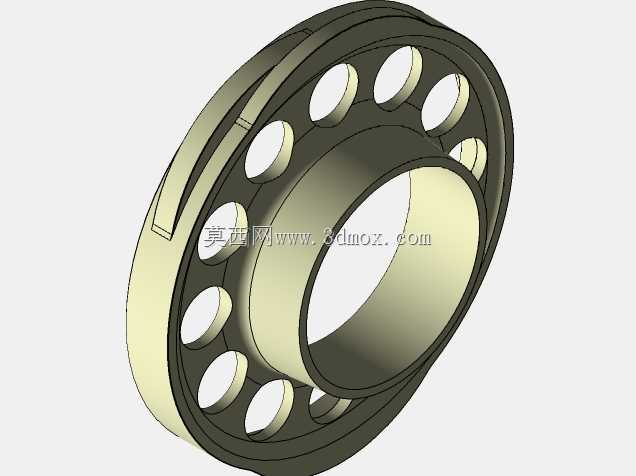

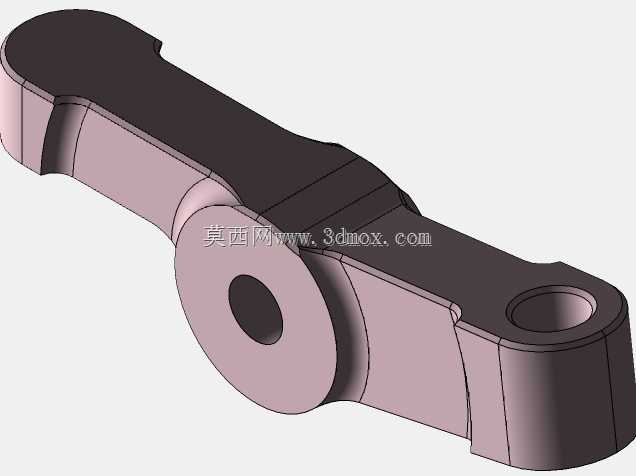

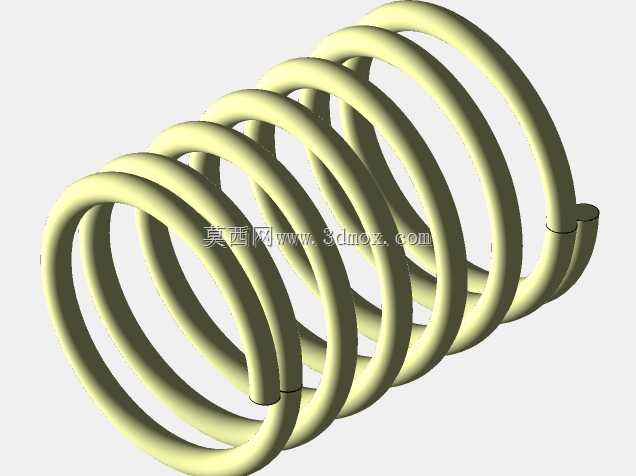

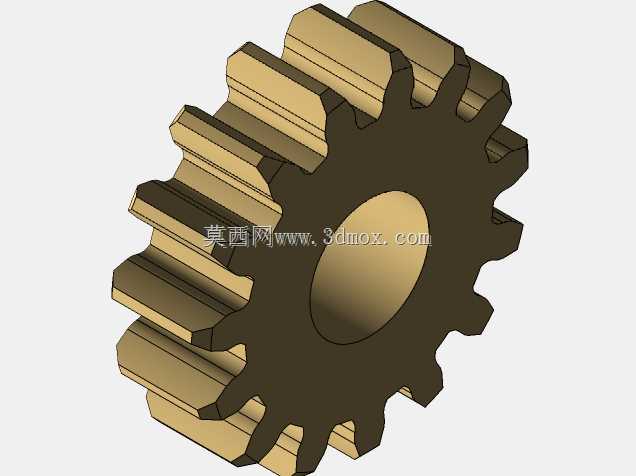

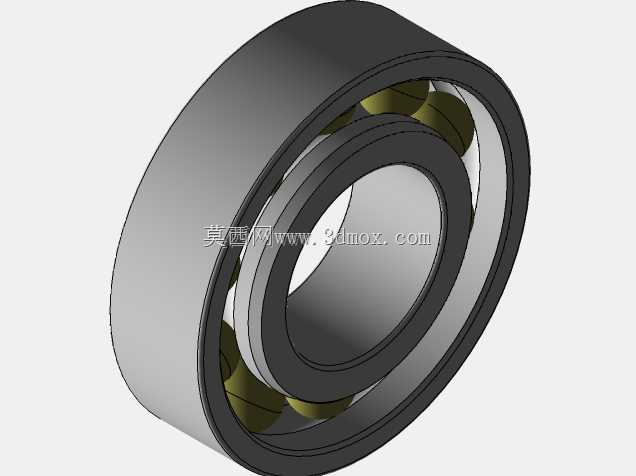

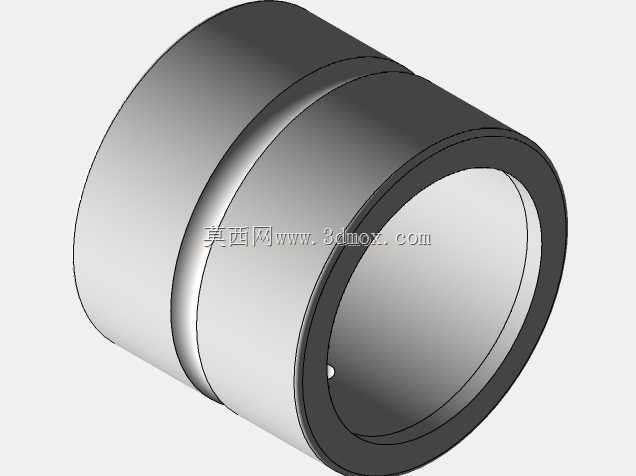

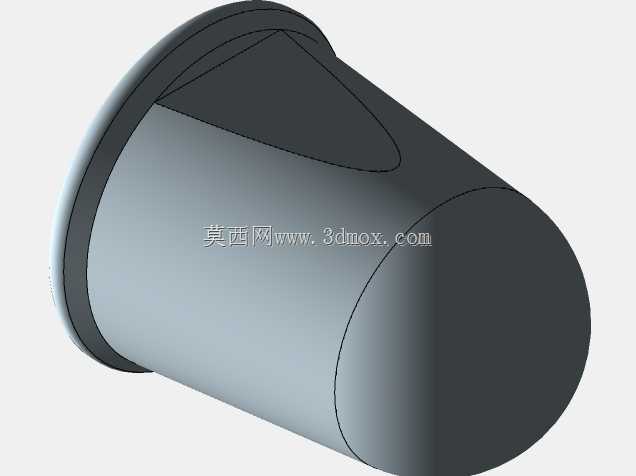

五缸星型摩托风冷散热结构

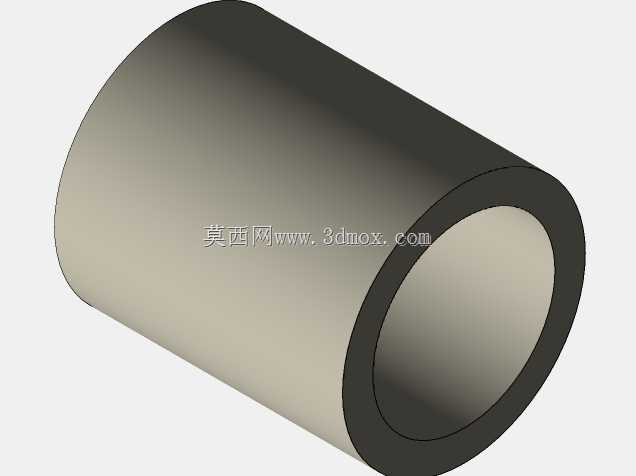

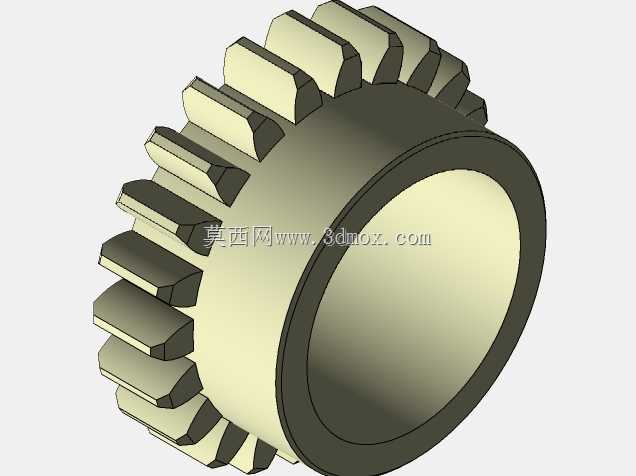

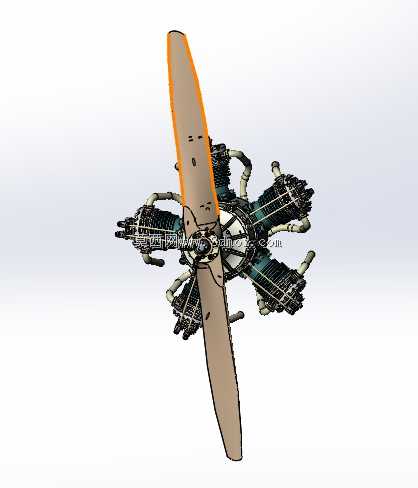

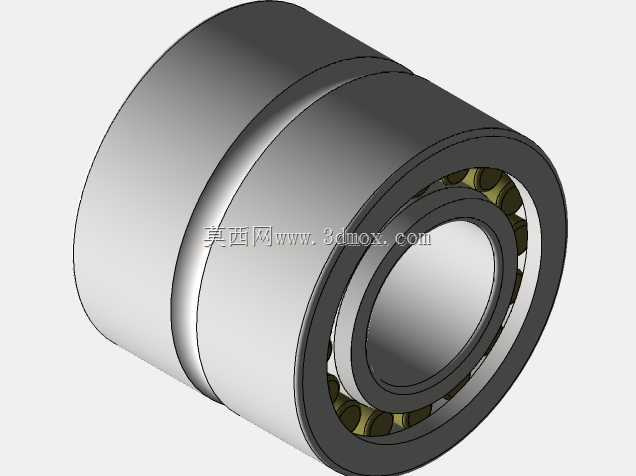

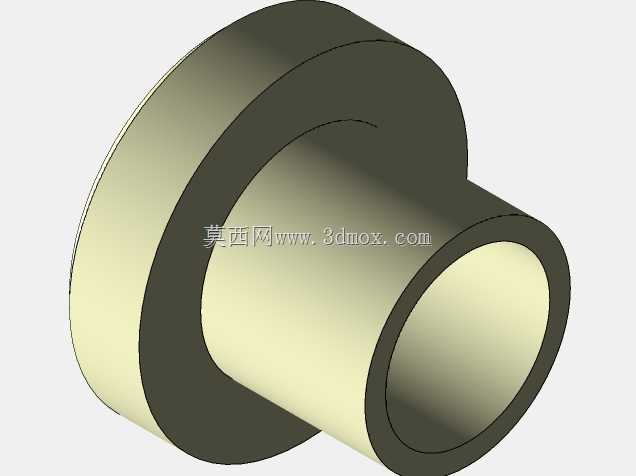

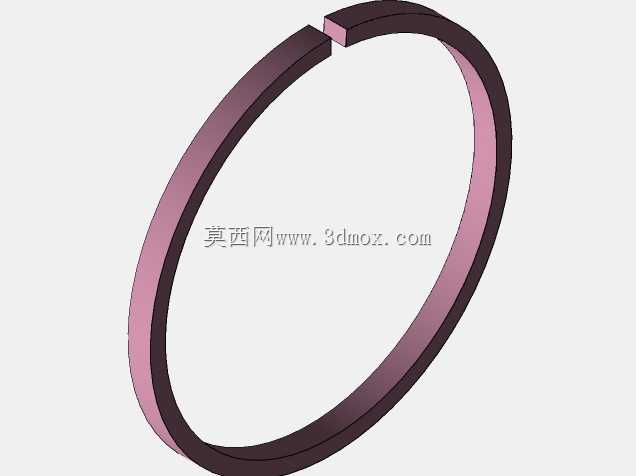

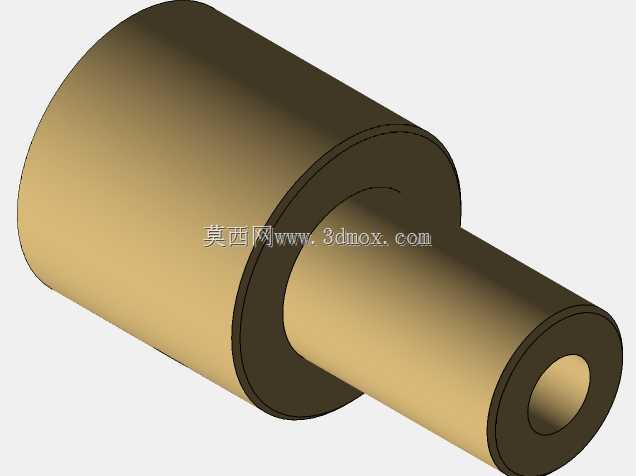

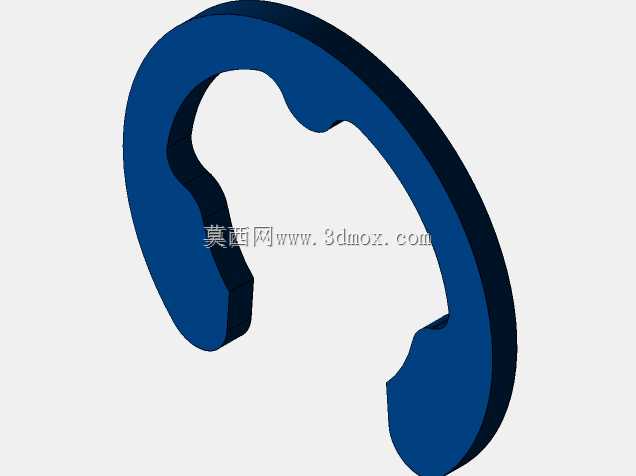

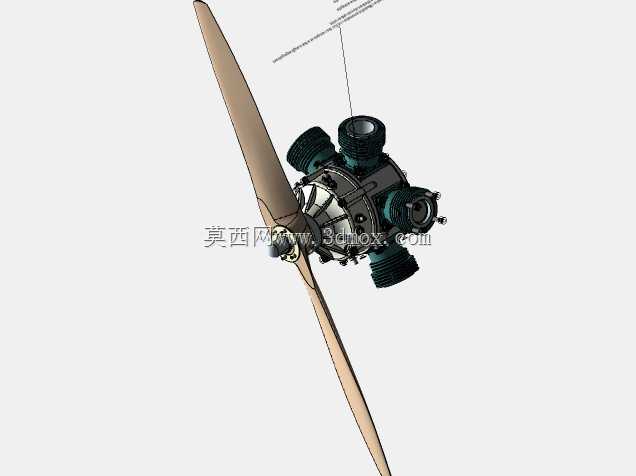

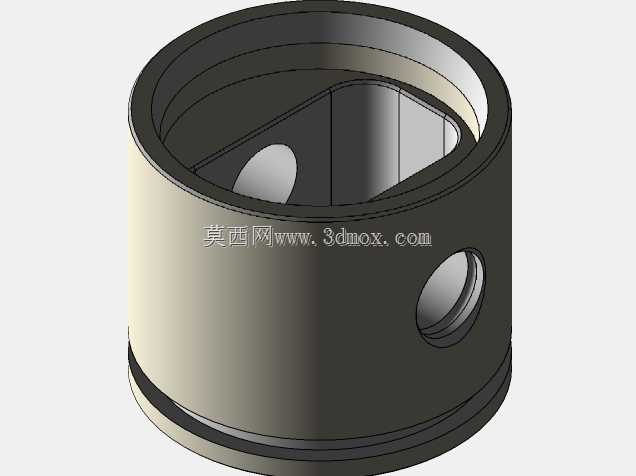

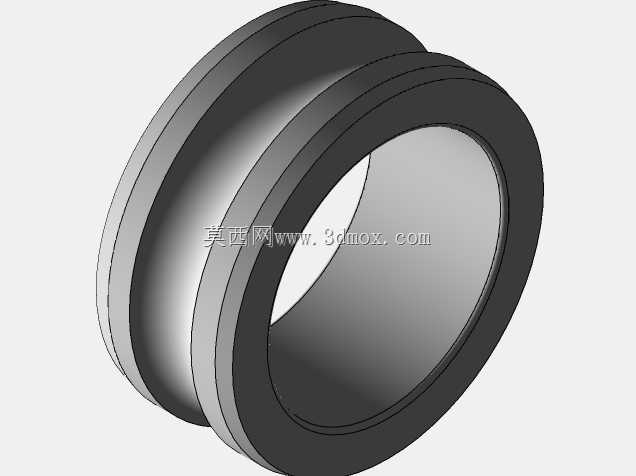

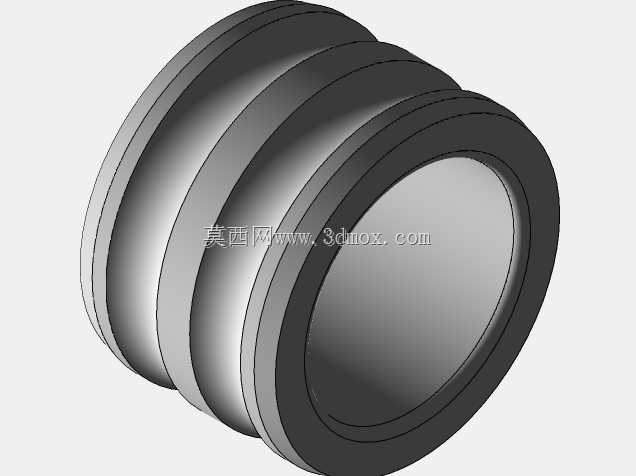

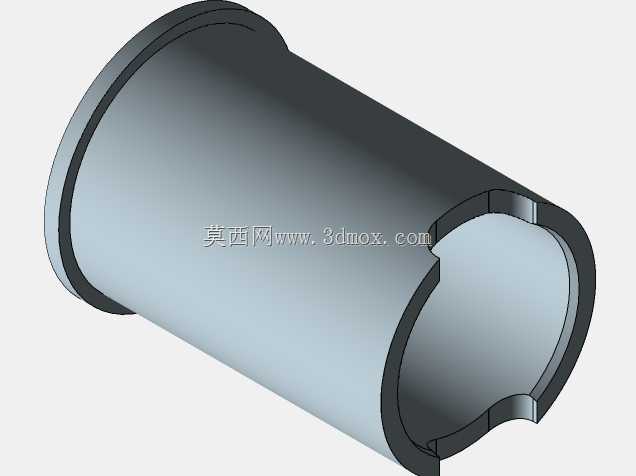

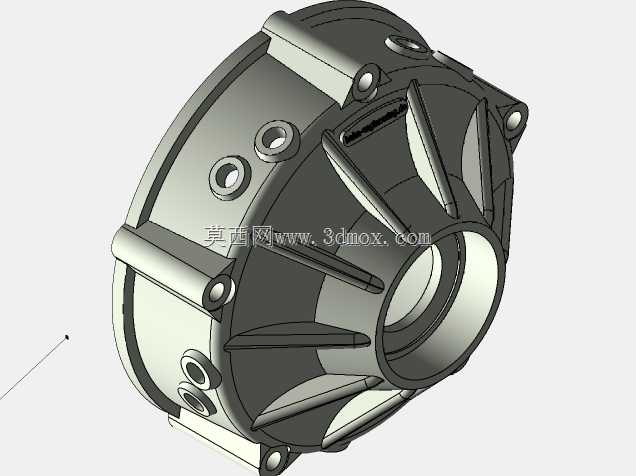

小排量星型动力单元的风冷散热设计，最容易踩的坑是缸体热负荷不均，靠近桨毂的区域气流被桨根遮挡，散热效率比外侧缸体低近三成，长时间高转速运转很容易出现局部过热，连带活塞环密封性能下降、润滑油耗量陡增。这款50cc排量的四冲程五缸结构，把两叶桨的桨根弦长做了收窄处理，桨叶靠近中心的位置做了渐进式的翼型削薄，既保留了桨叶根部的结构强度，又给中心区域留出了足够的气流通道，让五个缸体的散热鳍片都能被直吹气流覆盖。

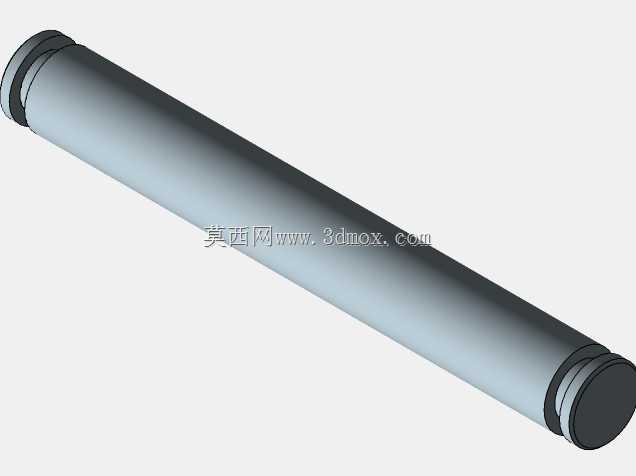

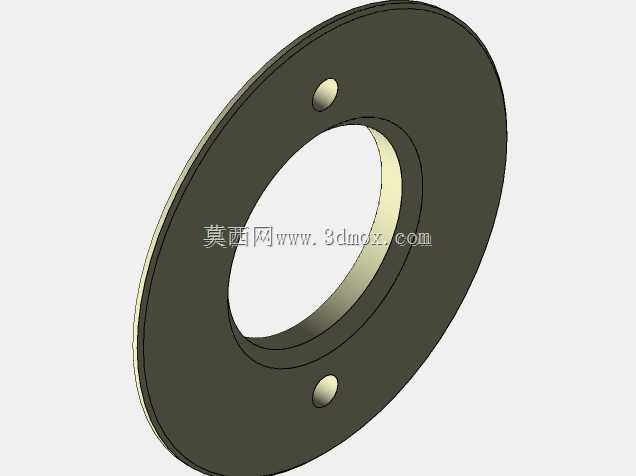

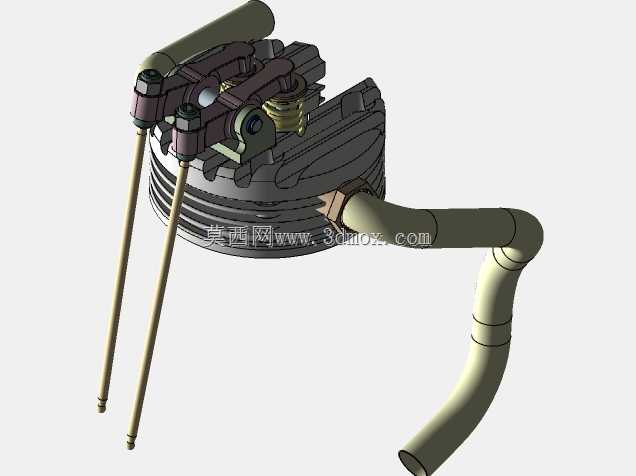

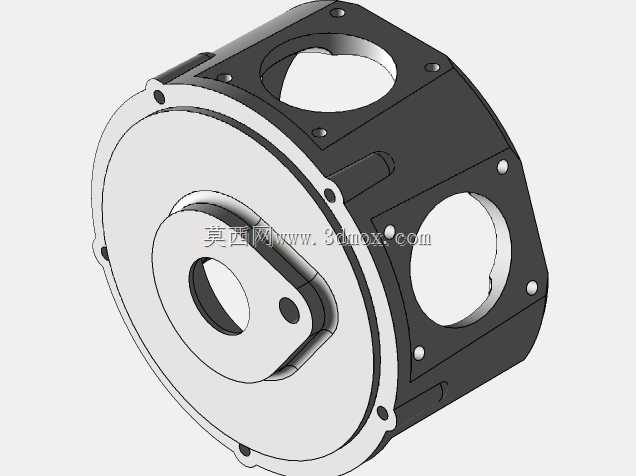

缸体的排布角度没有照搬航空星型发动机的等夹角设计，而是结合摩托的安装姿态做了微调，下方两个缸体的夹角比标准72度大了3度，避免行驶过程中路面带起的泥水积在缸体缝隙里，同时给排气歧管留出了更充裕的走管空间，不用为了避让结构把排气管做急弯，减少排气背压的损失。桨叶的曲面做了分段式的曲率调整，靠近翼尖的位置后掠角加大，能打散高转速下的翼尖涡流，既降低了运转噪音，也能让扫过缸体的气流更均匀，不会出现某一缸持续被涡流低压区覆盖的问题。

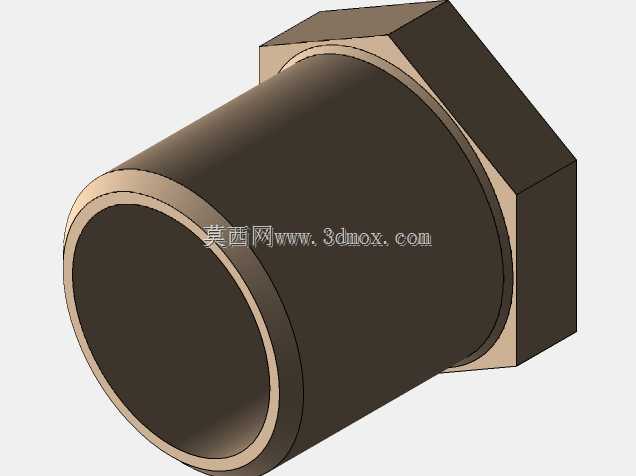

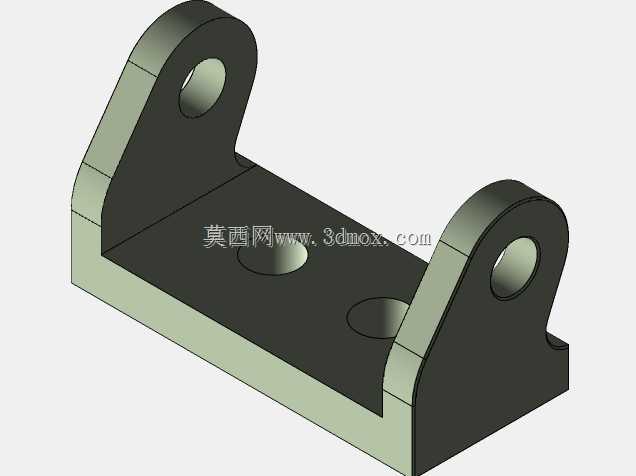

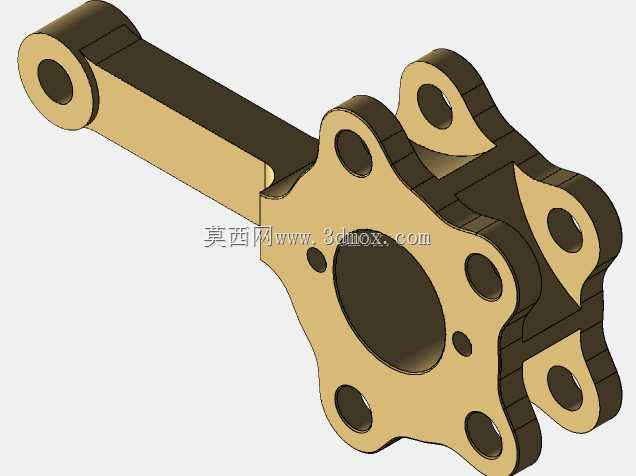

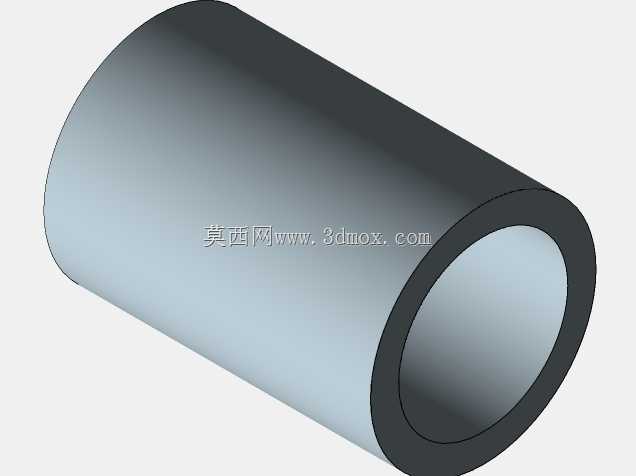

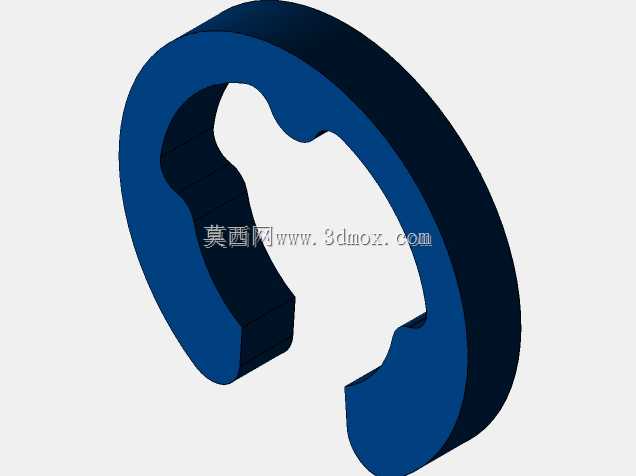

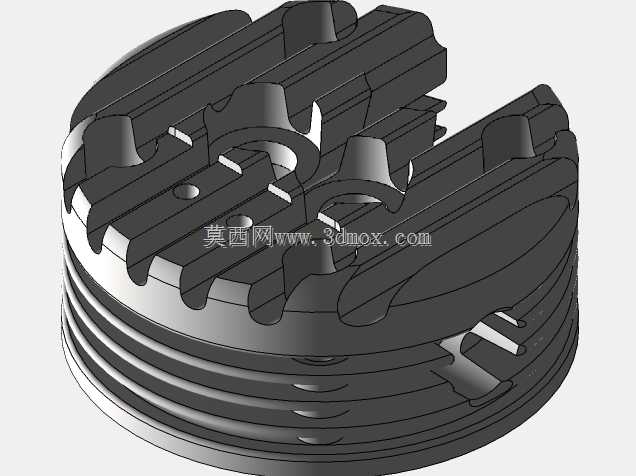

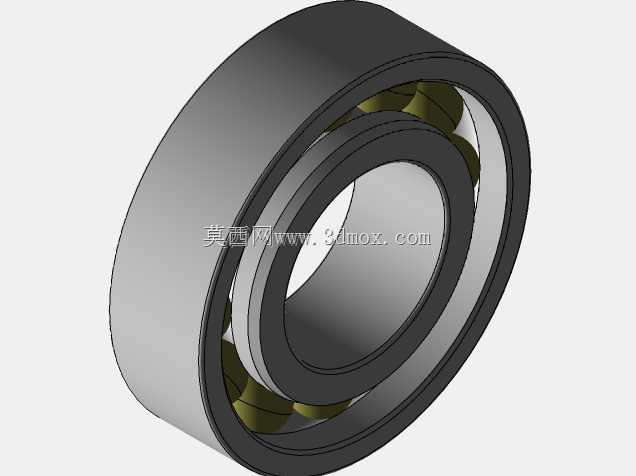

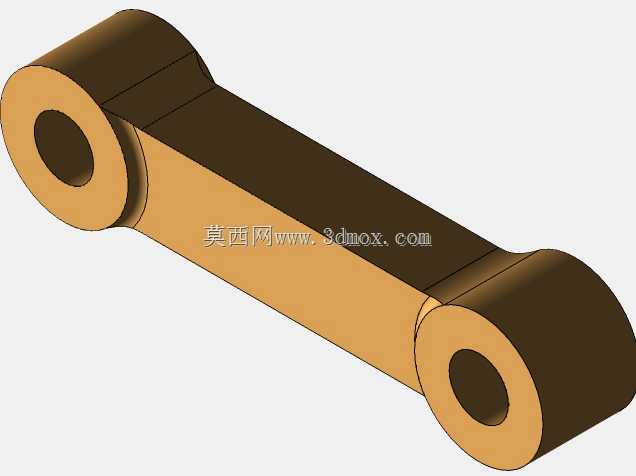

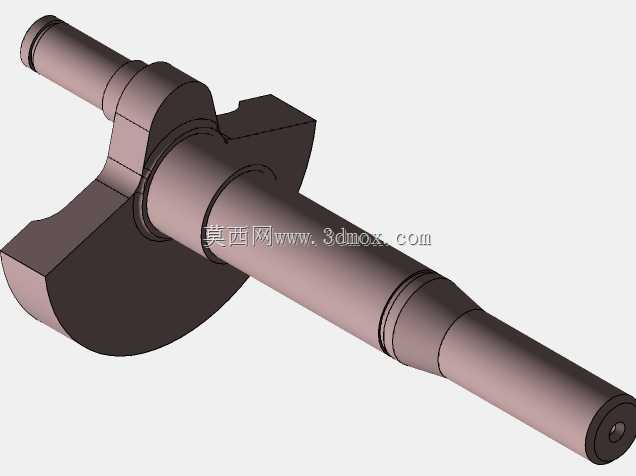

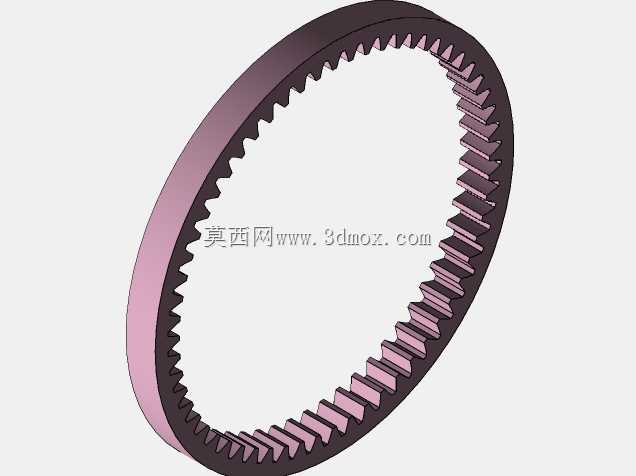

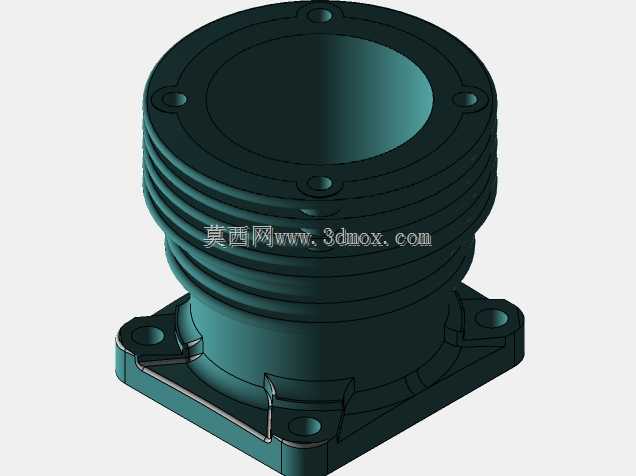

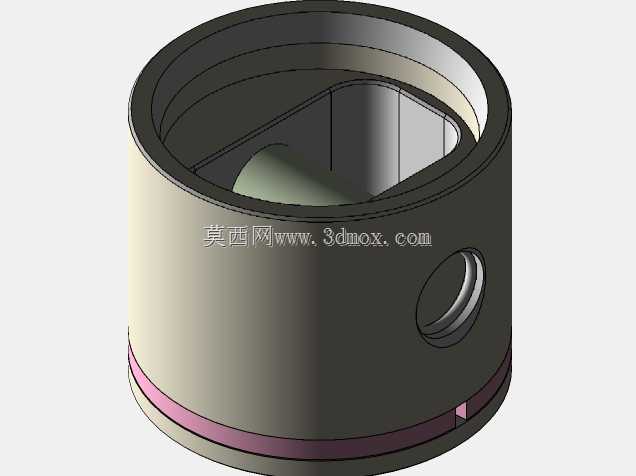

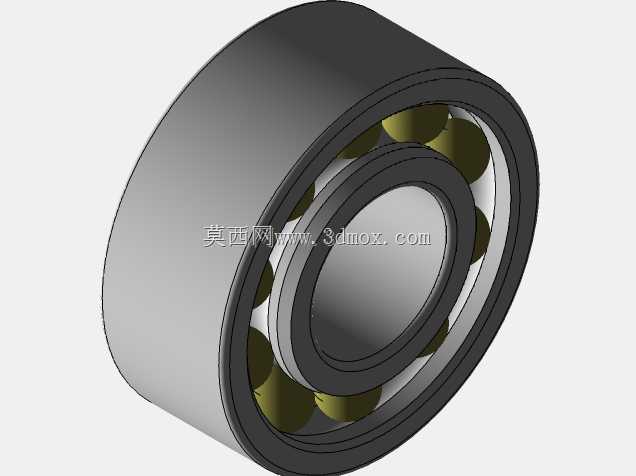

曲轴的配重块做了偏心优化，五缸机的一阶惯性力本身平衡特性不错，但二阶振动会随着转速攀升被放大，配重块的非对称轮廓刚好抵消掉活塞往复运动带来的二阶振动，不用额外加装平衡轴就能把怠速振动控制在可接受范围，适配摩托的骑乘体感需求。散热鳍片的厚度从根部到尖端做了渐变，根部厚度1.8毫米保证和缸体的导热效率，尖端收窄到0.7毫米，在不增加整体重量的前提下把散热面积提升了12%，鳍片之间的间距也做了不等距设计，避免特定转速下气流穿过鳍片产生共振啸叫。

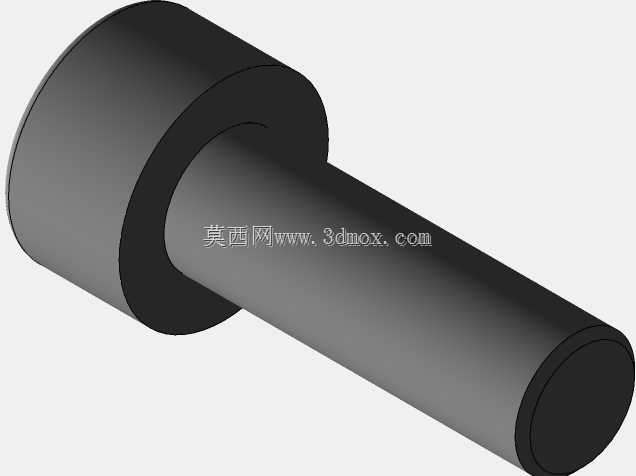

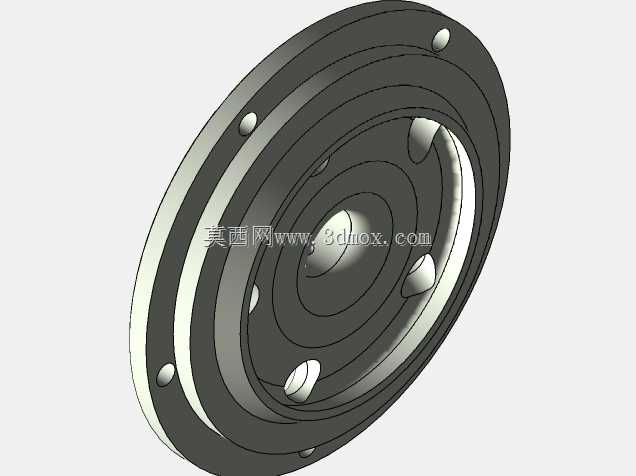

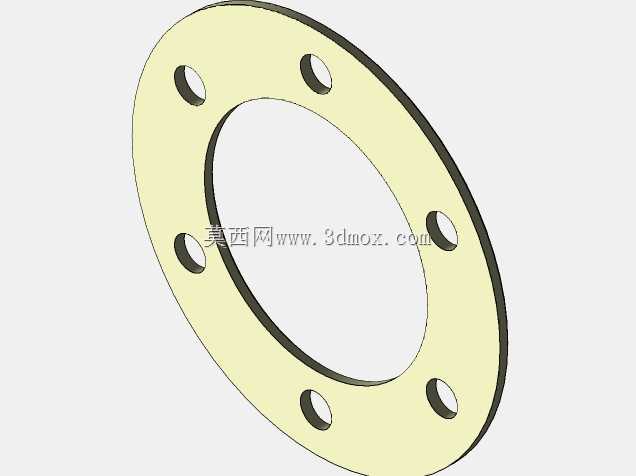

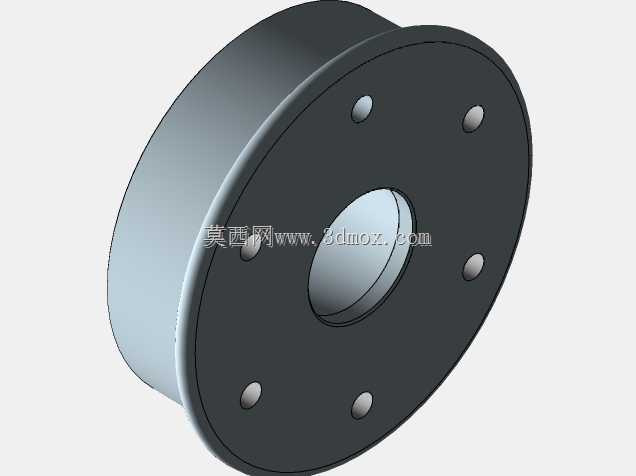

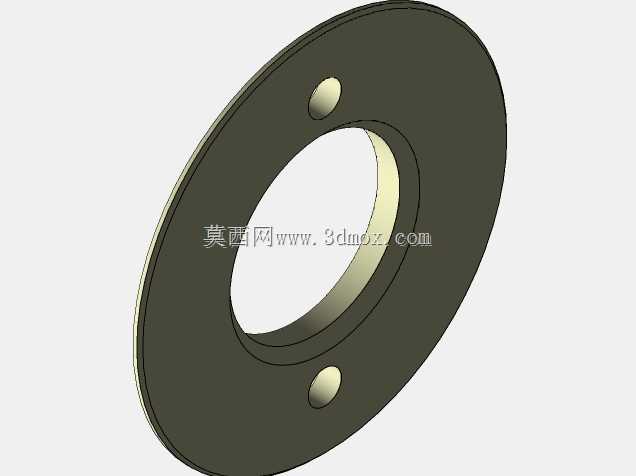

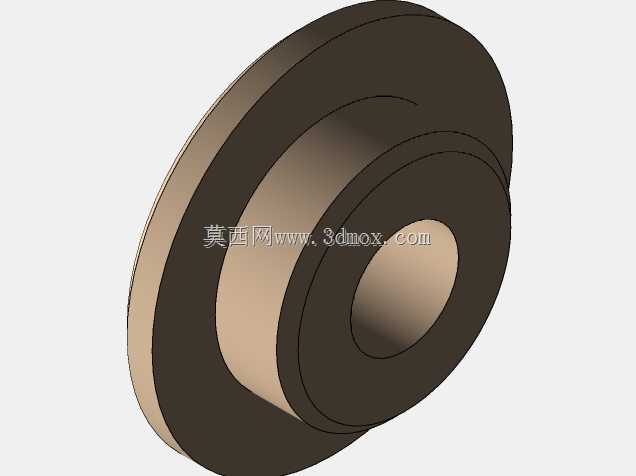

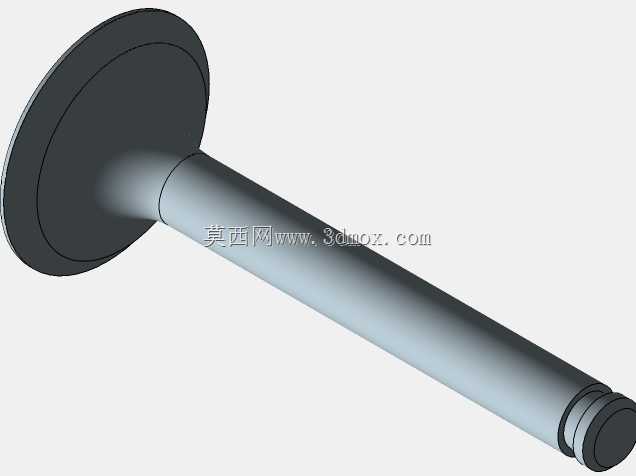

桨叶和曲轴的连接法兰做了锥面配合，相比平键连接能传递更大的扭矩，拆装的时候也不会因为键槽磨损出现旷量，法兰上的锁紧螺栓采用了跨距排布，哪怕单个螺栓出现松动，剩余的螺栓也能牢牢锁住桨叶，不会出现高速运转下桨叶飞出的安全隐患。五个缸体的进气歧管长度做了等长设计，不管节气门开度大小，每个缸的进气响应速度都能保持一致，不会出现个别缸混合气过浓或者过稀的问题，油门拧动的时候动力输出更线性，没有突兀的闯动感。
