压痕机配套纸板送料进料设备

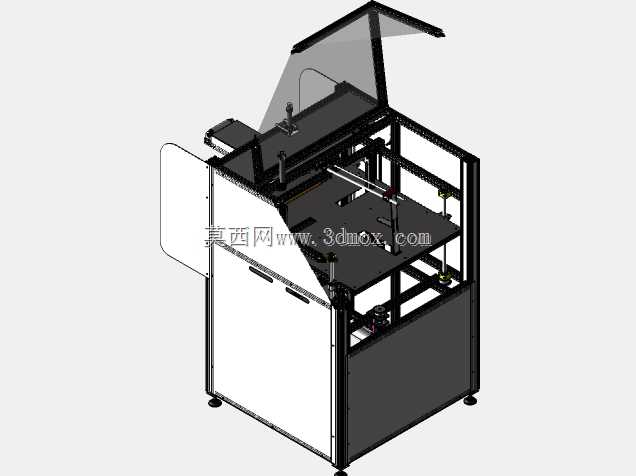

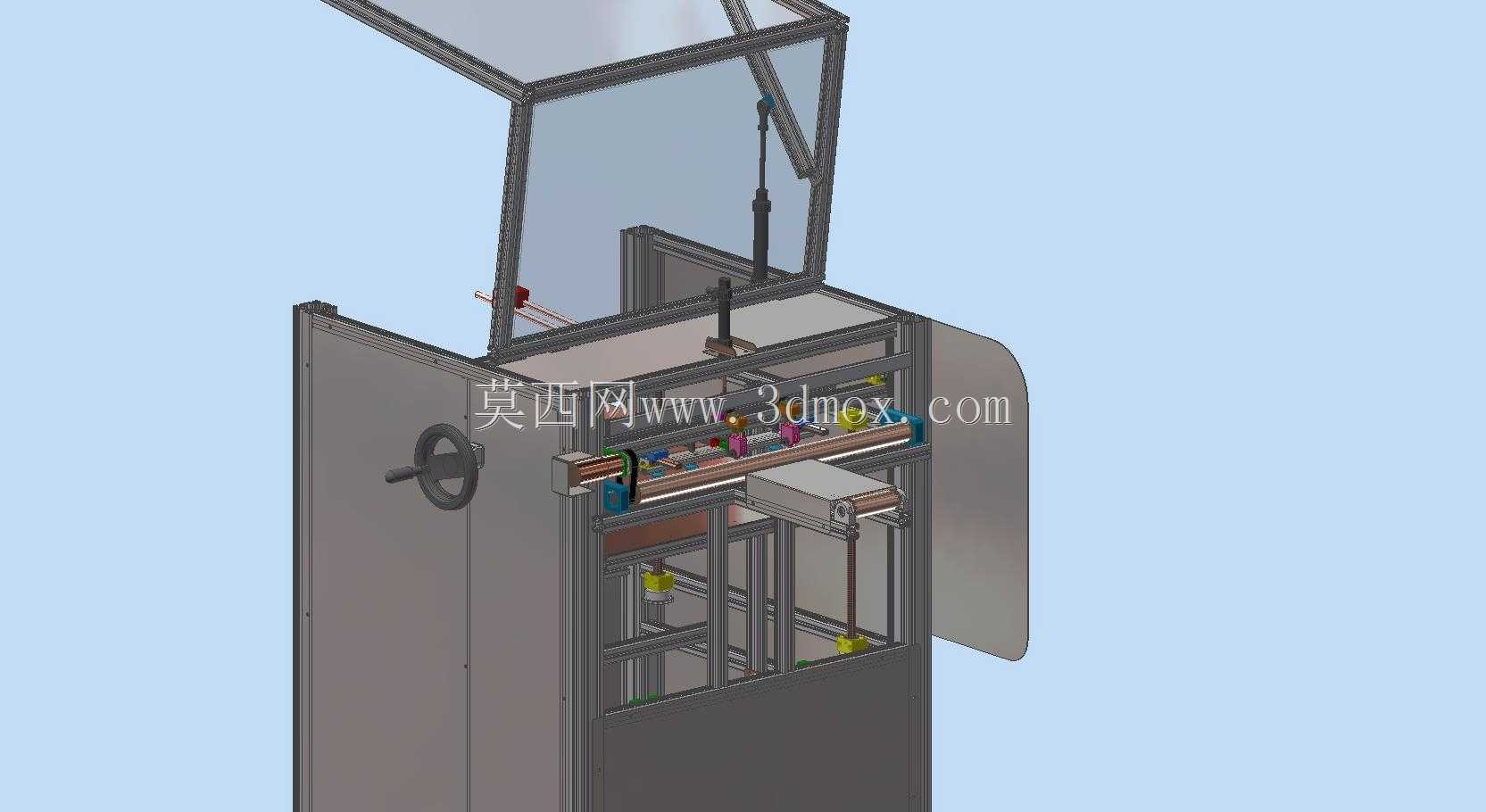

包装产线里纸板进料环节最容易卡料的痛点，往往出在抬升托板和侧导向的间隙匹配上，这款送料设备的结构设计刚好把这个矛盾点做了针对性处理。抬升托板的导向柱没有用常规的光轴直连，而是在底部加了浮动支撑座，托板上升过程中遇到纸板堆叠不齐的偏载时，能有0.8毫米的自适应偏移量，不会因为单侧边受力过大把最上层纸板顶皱，也避免了硬摩擦带来的导向柱磨损过快问题。侧部的挡料板做了分段式的腰型孔安装位，不用拆整个侧架就能调整挡料间隙，适配200克到600克不同厚度的纸板时，调整时间能压缩到原来的三分之一，换产的时候不用反复打表校准。顶部的透明防护罩没有做整面的固定安装，而是用了气撑杆做上翻支撑，日常清理送纸辊上的纸毛、更换易损的搓纸轮时，不用拆整排螺丝，掀开就能碰到内部的维护位，气撑杆的支撑力刚好匹配防护罩的亚克力板重量，不会出现掀到一半砸下来的安全隐患。手轮调节的侧限位机构，把传动螺杆藏在了机架的内侧空腔里，不会露在外面沾到车间里的纸粉和胶渍，螺杆的螺纹段做了防尘护套，长期用也不会因为积垢出现调节卡滞的问题。送纸辊的安装座做了偏心可调结构，更换不同硬度的辊面胶层时，不用重新加工安装垫片，转动偏心套就能调整辊子和下托板的间隙，压合力度的调整精度能到0.1毫米，薄纸板不会因为压力太大留下压痕，厚纸板也不会因为压力不够出现打滑走纸偏斜的问题。机架的框架用了方管焊接后整体去应力处理，焊接位置都做了打磨喷塑，不会有焊渣残留刮花纸板表面，底部的可调脚杯能适配车间地面不平整的情况，把整机水平度调整到0.2毫米每米以内，送纸过程中不会因为机身晃动出现走纸错位。出料侧的导向弧形板做了圆角抛光处理，纸板从送料辊出来进入压痕机的瞬间，不会因为边角磕碰出现折边，弧形板的安装角度也做了多档可调，能匹配不同型号压痕机的进料口高度，不用额外做转接工装。
